Үйлдвэрлэгч төрөлжсөн хуурамчаар хийдэг өндөр даралтын сул ANSI ангиллын 300 фланц ss316 фланц үнэ DN200 DN300 DN25 сул фланц

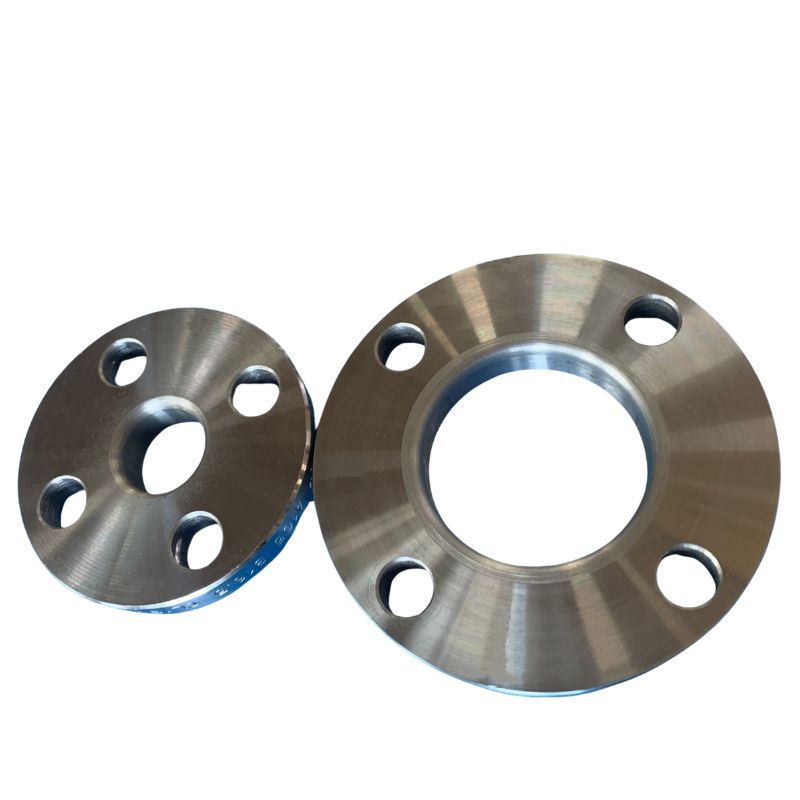

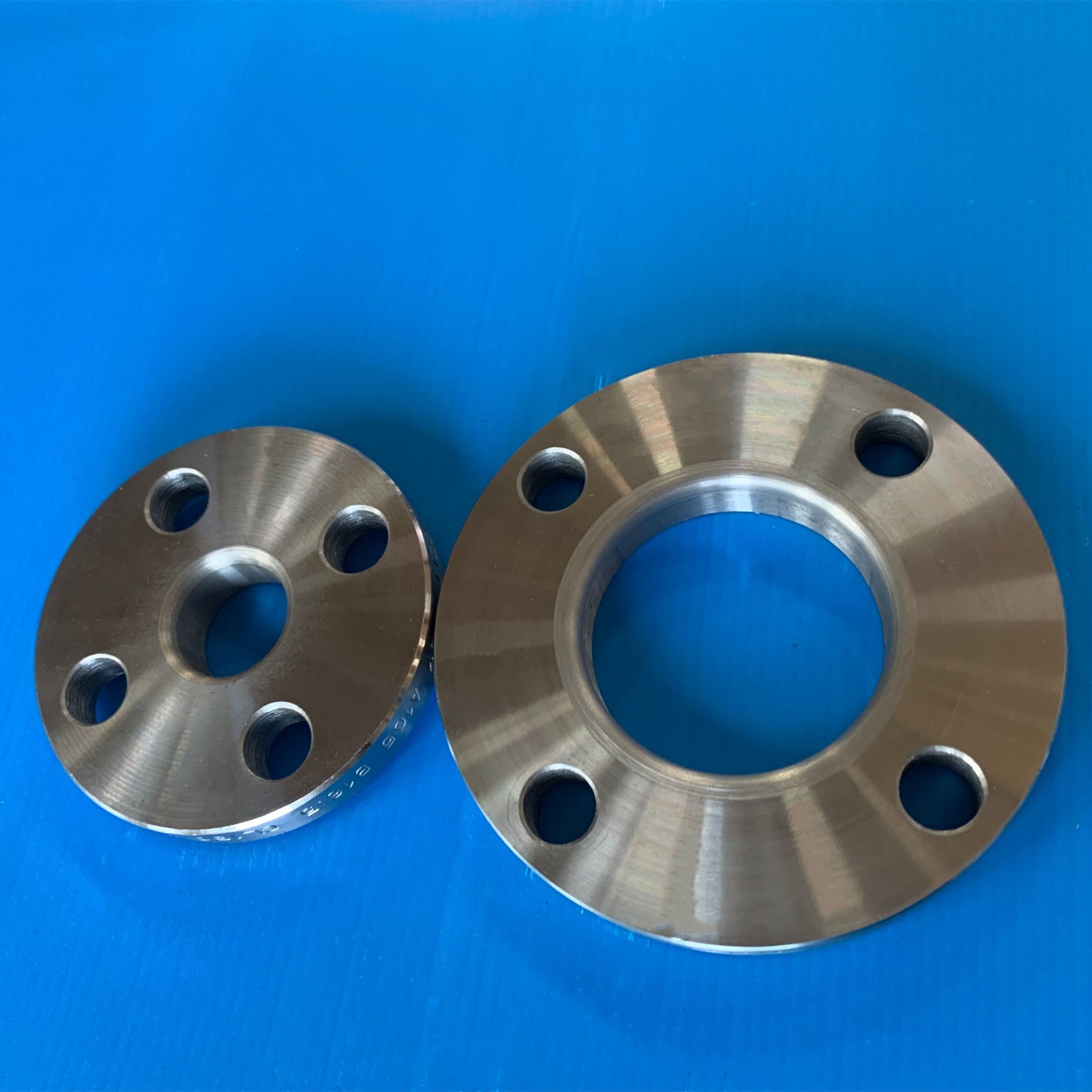

Үйлдвэрлэгч төрөлжсөн өндөр даралтын сул ANSI ангиллын 300 фланц ss316 фланцын үнэ DN200 DN300 DN25 сул фланц Онцлох зураг
  • Үйлдвэрлэгч төрөлжсөн хуурамчаар хийдэг өндөр даралтын сул ANSI ангиллын 300 фланц ss316 фланц үнэ DN200 DN300 DN25 сул фланц
  • Үйлдвэрлэгч төрөлжсөн хуурамчаар хийдэг өндөр даралтын сул ANSI ангиллын 300 фланц ss316 фланц үнэ DN200 DN300 DN25 сул фланц
  • Үйлдвэрлэгч төрөлжсөн хуурамчаар хийдэг өндөр даралтын сул ANSI ангиллын 300 фланц ss316 фланц үнэ DN200 DN300 DN25 сул фланц
  • Үйлдвэрлэгч төрөлжсөн хуурамчаар хийдэг өндөр даралтын сул ANSI ангиллын 300 фланц ss316 фланц үнэ DN200 DN300 DN25 сул фланц

Товч тодорхойлолт:

Төрөл: Өвөр холбоос/ Сул фланц
Хэмжээ: 1/2"-24"
Царай:FF.RF.RTJ
Үйлдвэрлэлийн арга: хуурамчаар үйлдэх
Стандарт: ANSI B16.5, EN1092-1, SABA1123, JIS B2220, DIN, GOST, UNI, AS2129, API 6A гэх мэт.
Материал: Нүүрстөрөгчийн ган, Зэвэрдэггүй ган, Дамжуулах хоолойн ган, Cr-Mo хайлш
Ljff Хоног Хамтарсан Хоног


PDF хэлбэрээр татаж авах

Бүтээгдэхүүний дэлгэрэнгүй

ҮЗҮҮЛЭЛТ

Бүтээгдэхүүний нэр Давхар үе/Сул фланц
Хэмжээ 1/2"-24"
Даралт 150#-2500#,PN0.6-PN400,5K-40K
Стандарт ANSI B16.5, EN1092-1, JIS B2220 гэх мэт.
Хажуугийн төгсгөл MSS SP 43, ASME B16.9
Материал Зэвэрдэггүй ган:A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1.4301, 1.414, 1.414, 1.414. 254Mo гэх мэт.
Нүүрстөрөгчийн ган:A105, A350LF2, S235Jr, S275Jr, St37, St45.8, A42CP, A48CP, E24, A515 Gr60, A515 Gr 70 гэх мэт.
Дуплекс зэвэрдэггүй ган:UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 гэх мэт.
Дамжуулах хоолойн ган:A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 гэх мэт.
Никелийн хайлш:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H,C22, C-276, Monel400, Alloy20 гэх мэт.
Cr-Mo хайлш:A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3,15Crmo гэх мэт.
Өргөдөл Нефть химийн үйлдвэр; нисэх, сансар судлалын үйлдвэр; эмийн үйлдвэр; хийн яндан; цахилгаан станц; хөлөг онгоцны барилга; ус цэвэрлэх гэх мэт.
Давуу тал бэлэн нөөц, хурдан хүргэх хугацаа; бүх хэмжээтэй, захиалгат; өндөр чанартай

ХЭМЖЭЭНИЙ СТАНДАРТ

AMSE B 16.5-CZIT
EN1092--CZIT
JISB 2220 -CZIT

ОРОЛЦОГЧ НЭГДСЭН ФЛАНЦ

Оройн холболтын фланц нь фланцтай холболтын тал бүрт хоёр хоолойн эд анги, тулгуур төгсгөл ба сул тулгууртай фланцыг шаарддаг.Сул тулгуурын фланц нь хоолойд тулгаагаар гагнаж байгаа шонгийн төгсгөлийн гадна диаметр дээр таарч байна.Арын фланц нь хоолойд гагнаагүй бөгөөд эргүүлэх боломжтой бөгөөд энэ нь угсралтын явцад фланцыг чиглүүлэх шаардлагатай үед ялангуяа ашигтай байдаг.

Мөн арын фланц нь технологийн шингэнд хүрэхгүй тул зэврэлтэнд тэсвэртэй материалаар хийж болно.Жишээлбэл, хэрэв процесс нь идэмхий бөгөөд хоолой нь ASTM A312 TP316L-ийн адил зэвэрдэггүй ган байх шаардлагатай бол яндангийн төгсгөл нь мөн SS 316L-ээр хийгдсэн байх ёстой;гэхдээ арын фланцыг хямд ASTM A105-ээр хийж болно.

Холболтын энэ арга нь гагнуурын хүзүүний фланц шиг бат бөх биш боловч боолттой, залгууртай гагнуур, гулсах холболтоос давуу юм;гэхдээ энэ нь бүрэн нэвтрэлтийн тулгаа гагнуур шаарддаг бөгөөд хоёр бүрэлдэхүүн хэсэг шаарддаг тул гүйцэтгэхэд илүү үнэтэй байдаг.

Давхар холболтын фланц



ТӨГСГӨЛ



Хажуугийн төгсгөлийг арын фланцын хувьд дан хошуутай хамт ашиглах болно.

Энэхүү фланцын холболтыг нам даралтын болон чухал бус хэрэглээнд ашигладаг бөгөөд фланц хийх хямд арга юм.
Зэвэрдэггүй ган хоолойн системд, жишээлбэл, нүүрстөрөгчийн ган фланцыг хэрэглэж болно, учир нь тэдгээр нь хоолойд байгаа бүтээгдэхүүнтэй харьцдаггүй.

Хоолойн бараг бүх диаметртэй хоолойн төгсгөлүүд байдаг.Хэмжээ ба хэмжээст хүлцлийг ASME B.16.9 стандартад тодорхойлсон.Хөнгөн зэврэлтэнд тэсвэртэй шонгийн төгсгөлүүд (холбох хэрэгсэл) нь MSS SP43-д тодорхойлогддог.

Төгсгөл



ОРОЛЦОГЧ ХОЛБОГДОЛЫН ДАВУУ ТАЛУУД





  • Хоолойг эргүүлэх эрх чөлөө нь эсрэг талын фланцын боолтны нүхийг доторлогоог хөнгөвчилдөг.
  • Хоолойн шингэнтэй холбоо барихгүй байх нь ихэвчлэн зэврэлтэнд тэсвэртэй хоолой бүхий хямд нүүрстөрөгчийн ган фланцыг ашиглах боломжийг олгодог.
  • Хурдан элэгдэж, зэвэрдэг системүүдэд фланцуудыг дахин ашиглахын тулд аварч болно.

3cf272e04

БҮТЭЭГДЭХҮҮНИЙ ДЭЛГЭРЭНГҮЙ ҮЗҮҮЛЭЛТ

1. Нүүр

хавтгай нүүр, Радиус нь хамгийн чухал юм

2. Хабтай эсвэл зангилаагүй

3. Нүүрний өнгөлгөө

Хоногны гадаргуугийн өнгөлгөөг арифметик дундаж тэгш бус байдлын өндөр (AARH) гэж хэмждэг.Төгсгөлийг ашигласан стандартаар тодорхойлно.Жишээлбэл, ANSI B16.5 нь 125AARH-500AARH(3.2Ra-аас 12.5Ra)-ийн хүрээнд нүүрний өнгөлгөөг тодорхойлдог.Бусад өнгөлгөөг хүсэлтээр авах боломжтой, жишээ нь 1.6 Ra max, 1.6/3.2 Ra, 3.2/6.3Ra эсвэл 6.3/12.5Ra.3.2/6.3Ra хүрээ нь хамгийн түгээмэл байдаг.

ТЭМДЭГЛЭЛТ БА САВАЛДАГ

• Давхарга бүр гадаргууг хамгаалахын тулд хуванцар хальс ашиглана

• Бүх зэвэрдэггүй ганг фанер хайрцагт савлана.Том хэмжээтэй нүүрстөрөгчийн фланцыг фанер тавиураар савладаг.Эсвэл сав баглаа боодлыг тохируулж болно.

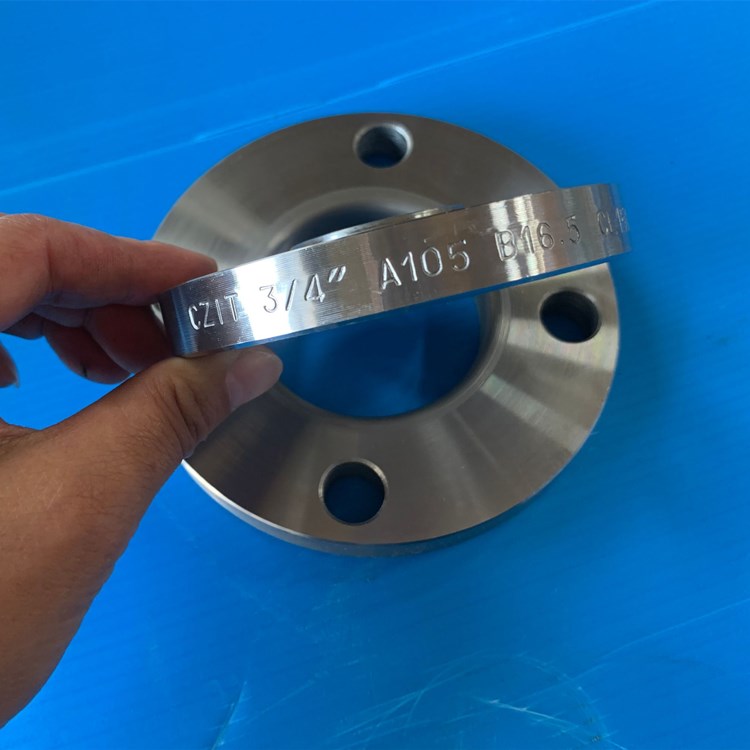

• Хүсэлтийн дагуу хүргэлтийн тэмдэг хийж болно

• Бүтээгдэхүүн дээрх тэмдэглэгээг сийлбэр болон хэвлэх боломжтой.OEM хүлээн зөвшөөрөгдсөн.

ШАЛГАЛТ

• UT тест

• PT тест

• MT тест

• Хэмжээний туршилт

Хүргэлтийн өмнө манай QC баг NDT туршилт, хэмжээсийн шалгалтыг зохион байгуулна. Мөн TPI (гуравдагч талын хяналт) хүлээн авна.

ҮЙЛДВЭРЛЭЛИЙН ҮЙЛДВЭР

1. Жинхэнэ түүхий эдийг сонго 2. Түүхий эдийг хайчилж ав 3. Урьдчилан халаах
4. Хуурамчлах 5. Дулааны боловсруулалт 6. Барзгар боловсруулалт
7. Өрөмдлөг 8. Нарийн боловсруулалт 9. Тэмдэглэгээ
10. Хяналт шалгалт 11. Сав баглаа боодол 12. Хүргэлт
