зэвэрдэггүй ган хуурамч хормой хамтарсан сул фланц зах sch stub төгсгөл фланц

Товч тодорхойлолт:

Төрөл: Өвөр холбоос/ Сул фланц
Хэмжээ: 1/2"-24"
Царай:FF.RF.RTJ
Үйлдвэрлэлийн арга: хуурамчаар үйлдэх
Стандарт: ANSI B16.5, EN1092-1, SABA1123, JIS B2220, DIN, GOST, UNI, AS2129, API 6A гэх мэт.
Материал: Нүүрстөрөгчийн ган, Зэвэрдэггүй ган, Дамжуулах хоолойн ган, Cr-Mo хайлш
Ljff Хоног Хамтарсан Хоног


  • Онцлог:cnc машин
  • Багц:Далайн зориулалттай модон бүрээстэй
  • Бүтээгдэхүүний дэлгэрэнгүй

    Үе мөчний үе мөч

    Төгсгөл

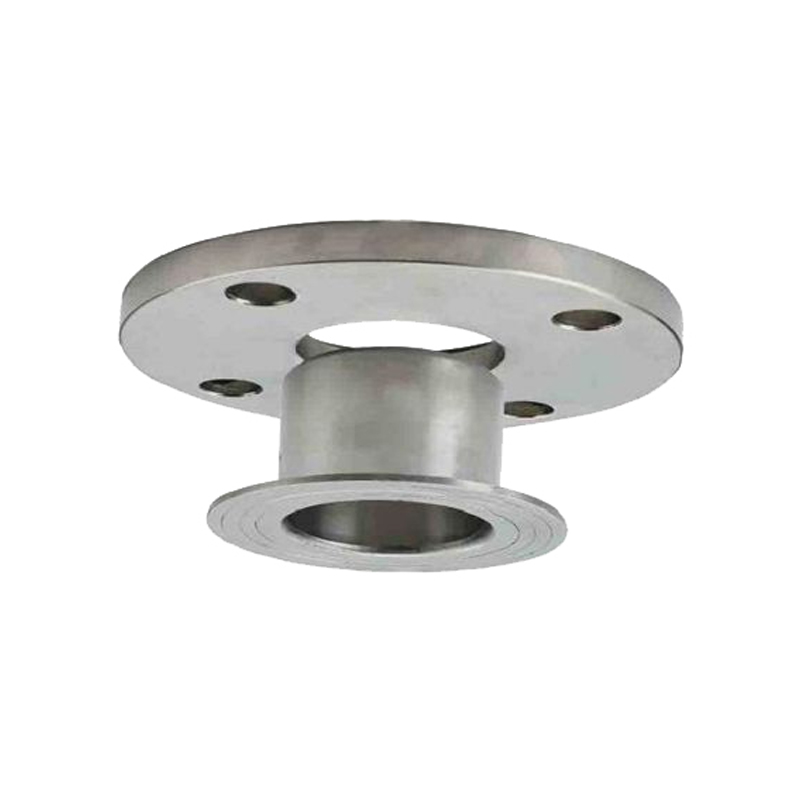

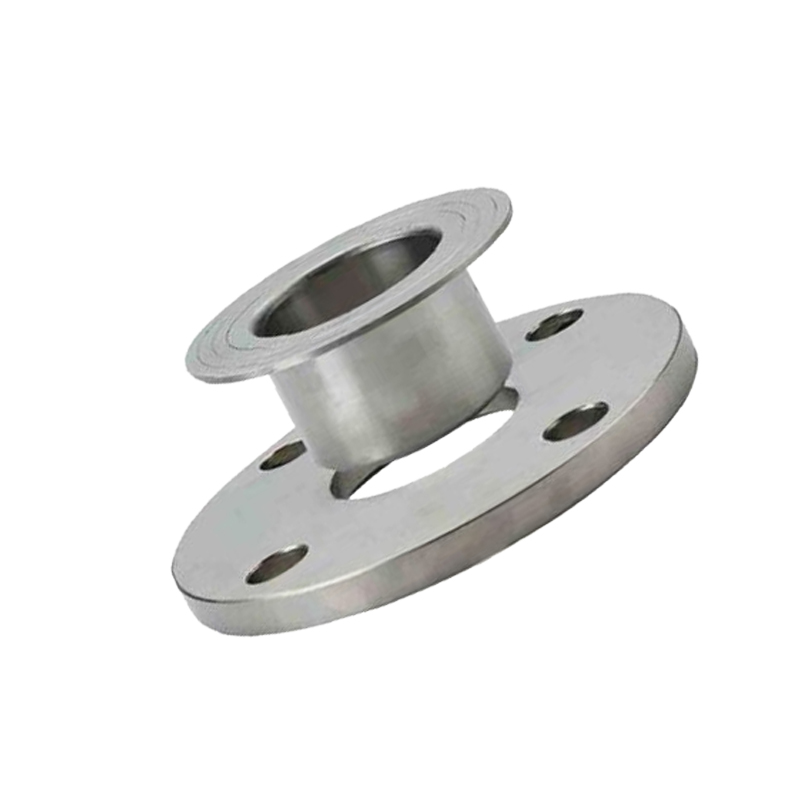

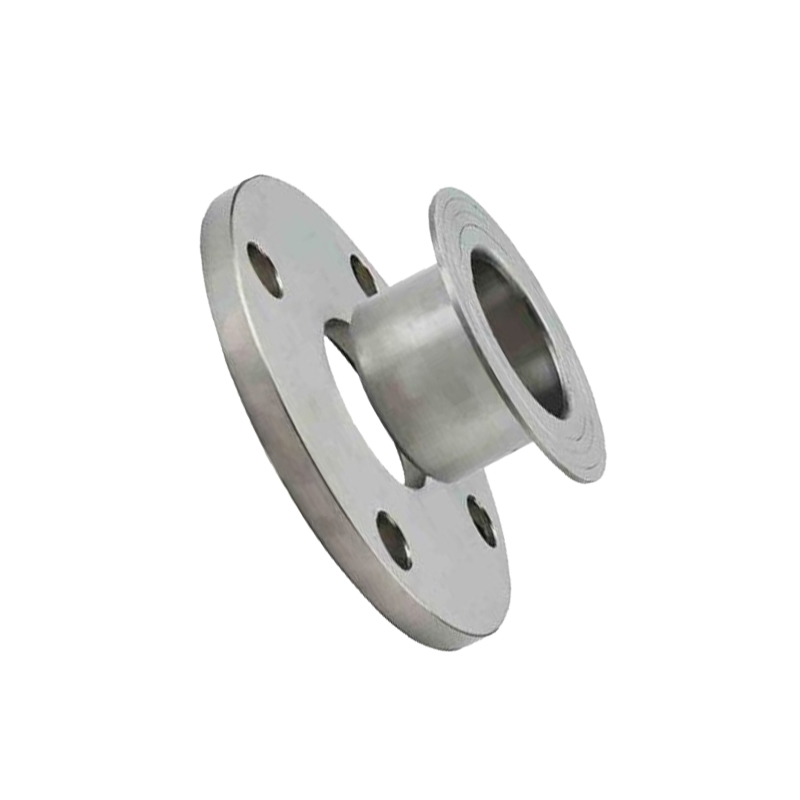

    ХУУРАМЧИЛСАН ОРОЛЦОГЧ СУЛАЙ ФЛАНЦ

    Тэмдэглэгээ ба баглаа боодол

    Хяналт шалгалт

    Үйлдвэрлэлийн үйл явц

    ҮЗҮҮЛЭЛТ

    Бүтээгдэхүүний нэр Давхар үе/Сул фланц
    Хэмжээ
    Даралт
    Стандарт ANSI B16.5, EN1092-1, JIS B2220 гэх мэт.
    Материал Зэвэрдэггүй ган:A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1.4301, 1.414, 1.414, 1.414. 254Mo гэх мэт.
    Нүүрстөрөгчийн ган:A105, A350LF2, S235Jr, S275Jr, St37, St45.8, A42CP, A48CP, E24, A515 Gr60, A515 Gr 70 гэх мэт.
    UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 гэх мэт.
    Дамжуулах хоолойн ган:A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 гэх мэт.
    Никелийн хайлш:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H,C22, C-276, Monel400, Alloy20 гэх мэт.
    Cr-Mo хайлш:A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3,15Crmo гэх мэт.
    Өргөдөл Нефть химийн үйлдвэр; нисэх, сансар судлалын үйлдвэр; эмийн үйлдвэр; хийн яндан; цахилгаан станц; хөлөг онгоцны барилга; ус цэвэрлэх гэх мэт.
    Давуу тал бэлэн нөөц, хурдан хүргэх хугацаа; бүх хэмжээтэй, захиалгат; өндөр чанартай

    ХЭМЖЭЭНИЙ СТАНДАРТ

    ОРОЛЦОГЧ НЭГДСЭН ФЛАНЦ

    Оройн холболтын фланц нь фланцтай холболтын тал бүрт хоёр хоолойн эд анги, тулгуур төгсгөл ба сул тулгууртай фланцыг шаарддаг.Сул тулгуурын фланц нь хоолойд тулгаагаар гагнаж байгаа шонгийн төгсгөлийн гадна диаметр дээр таарч байна.Арын фланц нь хоолойд гагнаагүй бөгөөд эргүүлэх боломжтой бөгөөд энэ нь угсралтын явцад фланцыг чиглүүлэх шаардлагатай үед ялангуяа ашигтай байдаг.

    Мөн арын фланц нь технологийн шингэнд хүрэхгүй тул зэврэлтэнд тэсвэртэй материалаар хийж болно.Жишээлбэл, хэрэв процесс нь идэмхий бөгөөд хоолойг зэвэрдэггүй ган, дараа нь зэвэрдэггүй ган, дараа нь SS 316L-ийн дагуу SS 316L-ийг хийх шаардлагатай.гэхдээ арын фланцыг хямд ASTM A105-ээр хийж болно.

    Хамтарч ажиллах энэ арга нь гагнуурын хүзүүний фланц шиг хүчтэй биш юм.гэхдээ энэ нь бүрэн нэвтрэлтийн тулгаа гагнуур шаарддаг бөгөөд хоёр бүрэлдэхүүн хэсэг шаарддаг тул гүйцэтгэхэд илүү үнэтэй байдаг.

    Давхар холболтын фланц





    Хажуугийн төгсгөлийг арын фланцын хувьд дан хошуутай хамт ашиглах болно.

    Энэ фланцтай холболтыг дарамт шахалт, бага даралт, чухал бус програм дээр хэрэглэнэ.
    Зэвэрдэггүй ган хоолойн системд, жишээлбэл, нүүрстөрөгчийн ган фланцыг хэрэглэж болно, учир нь тэдгээр нь хоолойд байгаа бүтээгдэхүүнтэй харьцдаггүй.

    Хоолойн бараг бүх диаметртэй хоолойн төгсгөлүүд байдаг.Хэмжээ ба хэмжээст хүлцлийг ASME B.16.9 стандартад тодорхойлсон.Хөнгөн зэврэлтэнд тэсвэртэй шонгийн төгсгөлүүд (холбох хэрэгсэл) нь MSS SP43-д тодорхойлогддог.

    Төгсгөл



    ОРОЛЦОГЧ ХОЛБОГДОЛЫН ДАВУУ ТАЛУУД





    • Хоолойг тойрон нухах эрх чөлөө.
    • Хоолойн шингэнтэй холбоо барих дутагдал нь ихэвчлэн хямдхан нүүрстөрөгчийн ган гатрагийг зэвүүцэлтэй хоолойгоор ашиглахыг зөвшөөрдөг.
    • Шуурхай эсвэл корицлодыг хурдан арилгах, өдөөн хатгаж, фланцыг дахин ашиглахад хүргэж болзошгүй.

    3cf272e04

    БҮТЭЭГДЭХҮҮНИЙ ДЭЛГЭРЭНГҮЙ ҮЗҮҮЛЭЛТ

    1. Нүүр

    хавтгай нүүр, Радиус нь хамгийн чухал юм

    2. Хабтай эсвэл зангилаагүй

    3. Нүүрний өнгөлгөө

    Хоногны гадаргуугийн өнгөлгөөг арифметик дундаж тэгш бус байдлын өндөр (AARH) гэж хэмждэг.Төгсгөлийг ашигласан стандартаар тодорхойлно.Жишээлбэл, ANSI B16.5 нь 125AARH-500AARH(3.2Ra-аас 12.5Ra)-ийн хүрээнд нүүрний өнгөлгөөг тодорхойлдог.Бусад өнгөлгөөг хүсэлтээр авах боломжтой, жишээ нь 1.6 Ra max, 1.6/3.2 Ra, 3.2/6.3Ra эсвэл 6.3/12.5Ra.3.2/6.3Ra хүрээ нь хамгийн түгээмэл байдаг.

    ТЭМДЭГЛЭЛТ БА САВАЛДАГ

    • Давхарга бүр гадаргууг хамгаалахын тулд хуванцар хальс ашиглана

    • Бүх зэвэрдэггүй ганг фанер хайрцагт савлана.Том хэмжээтэй нүүрстөрөгчийн фланцыг фанер тавиураар савладаг.Эсвэл сав баглаа боодлыг тохируулж болно.

    • Хүсэлтийн дагуу хүргэлтийн тэмдэг хийж болно

    • Бүтээгдэхүүн дээрх тэмдэглэгээг сийлбэр болон хэвлэх боломжтой.OEM хүлээн зөвшөөрөгдсөн.

    ШАЛГАЛТ

    • UT тест

    • PT тест

    • MT тест

    • Хэмжээний туршилт

    Хүргэлтийн өмнө манай QC баг NDT туршилт, хэмжээсийн шалгалтыг зохион байгуулна. Мөн TPI (гуравдагч талын хяналт) хүлээн авна.

    ҮЙЛДВЭРЛЭЛИЙН ҮЙЛДВЭР

    1. Жинхэнэ түүхий эдийг сонго 2. Түүхий эдийг хайчилж ав 3. Урьдчилан халаах
    4. Хуурамчлах 5. Дулааны боловсруулалт 6. Барзгар боловсруулалт
    7. Өрөмдлөг 8. Нарийн боловсруулалт 9. Тэмдэглэгээ
    10. Хяналт шалгалт 11. Сав баглаа боодол 12. Хүргэлт
