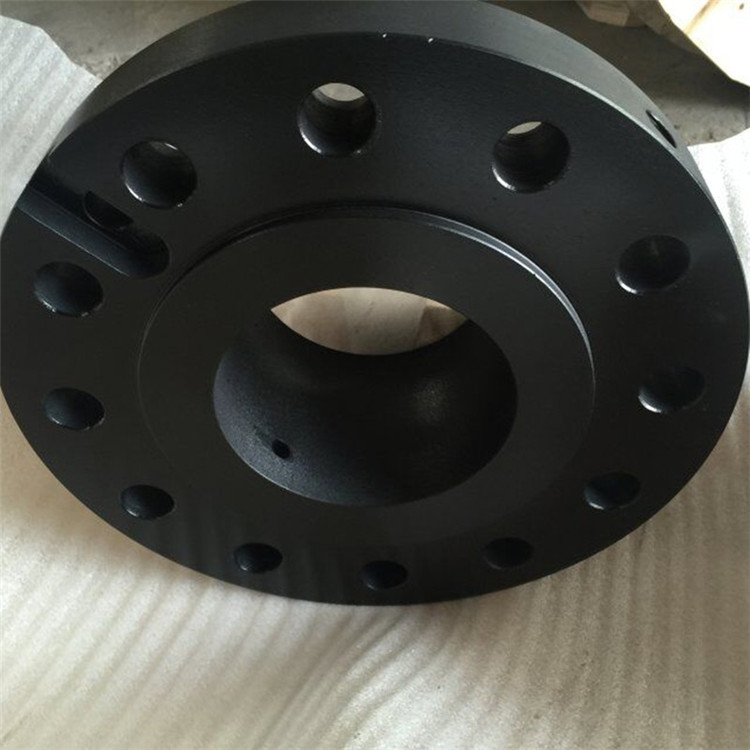

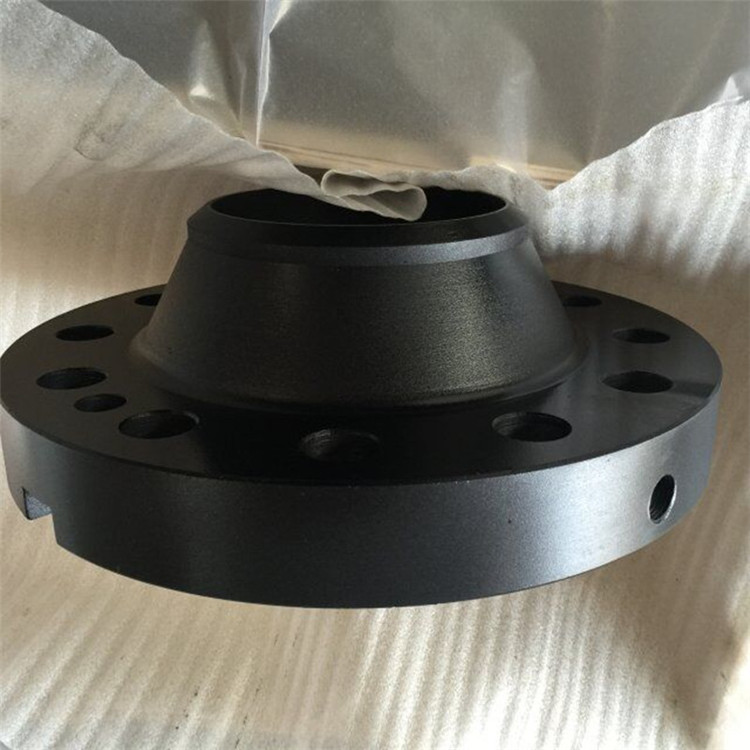

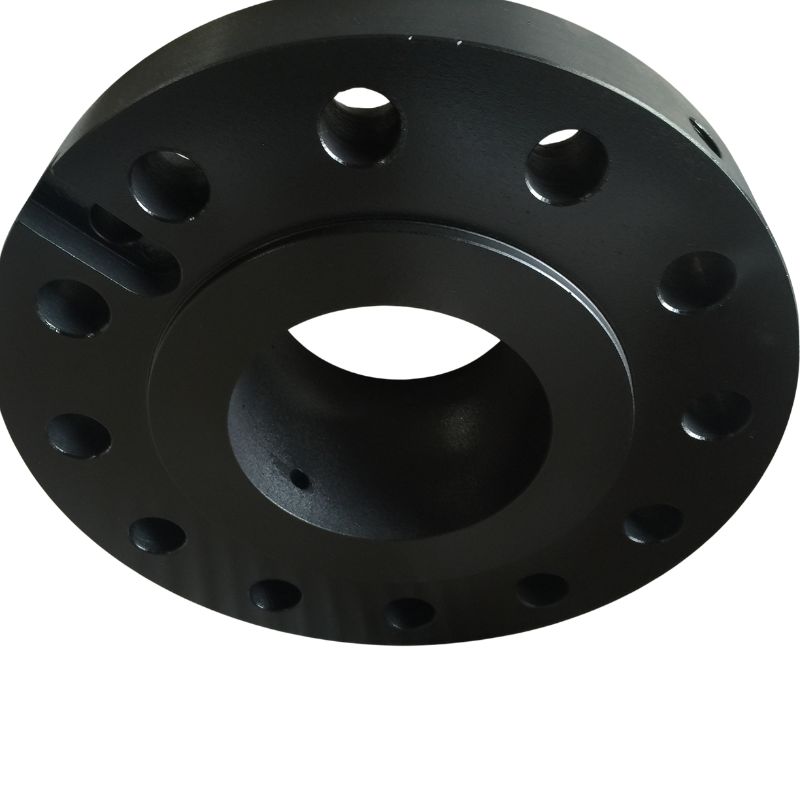

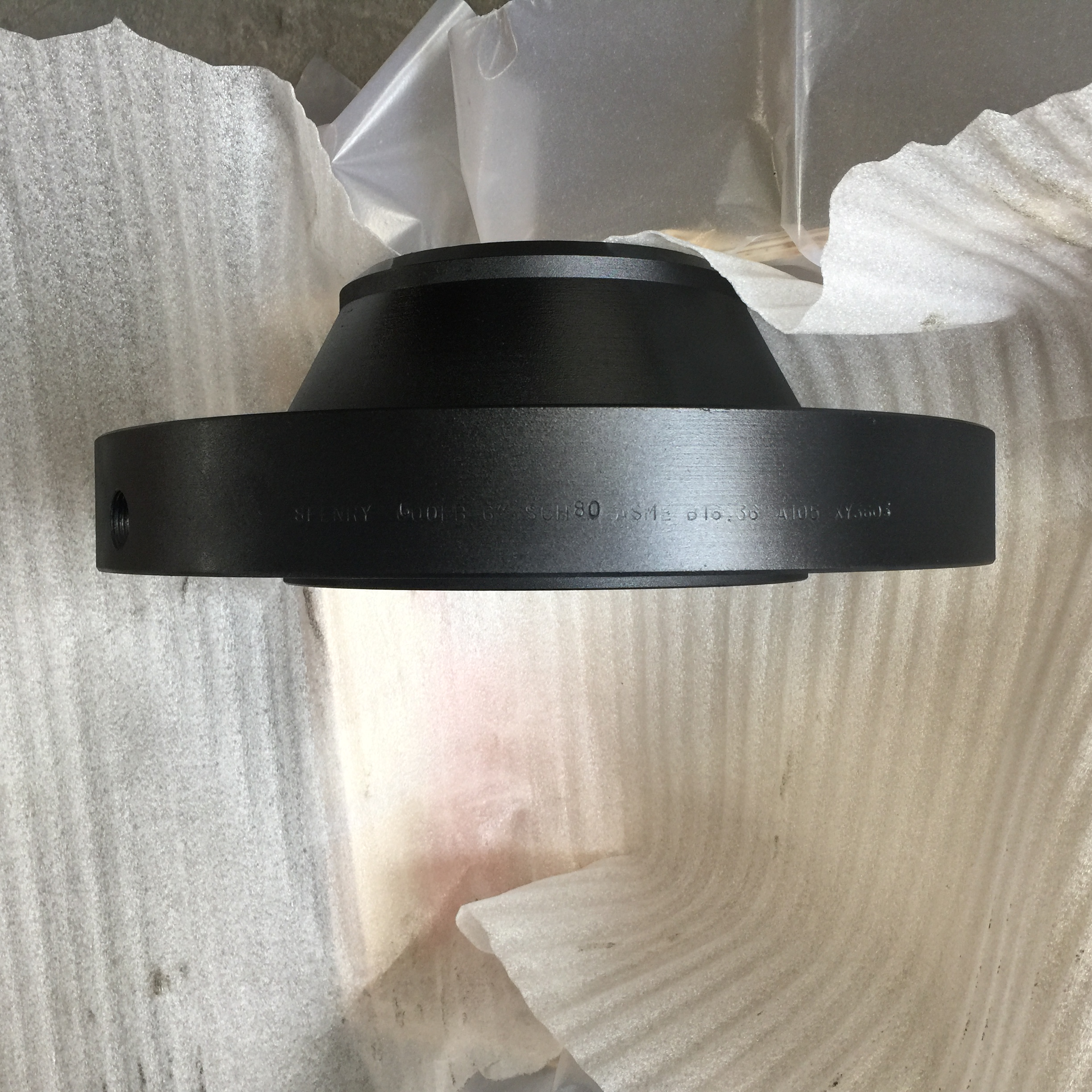

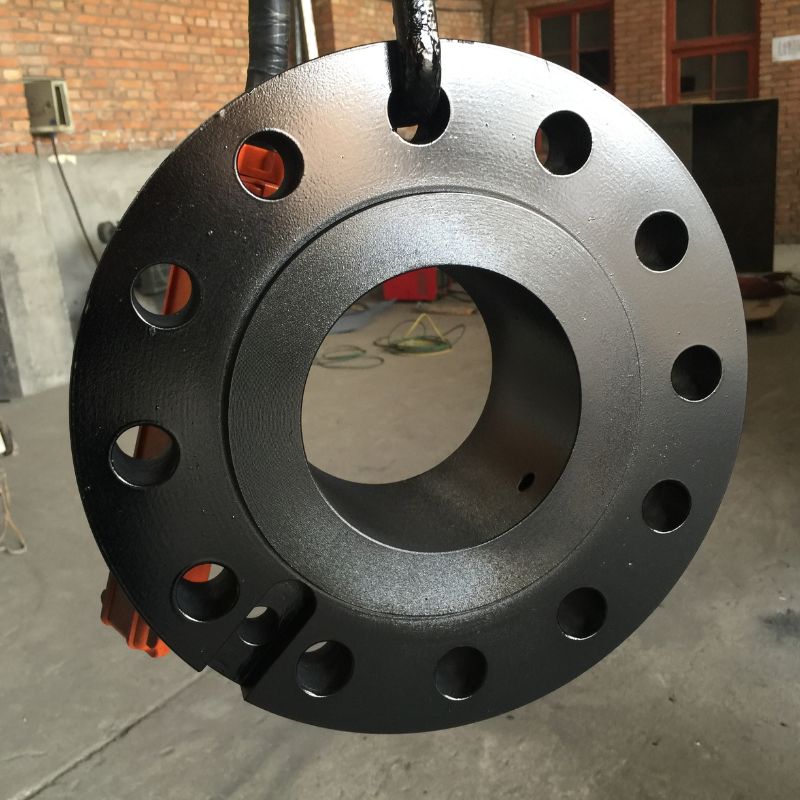

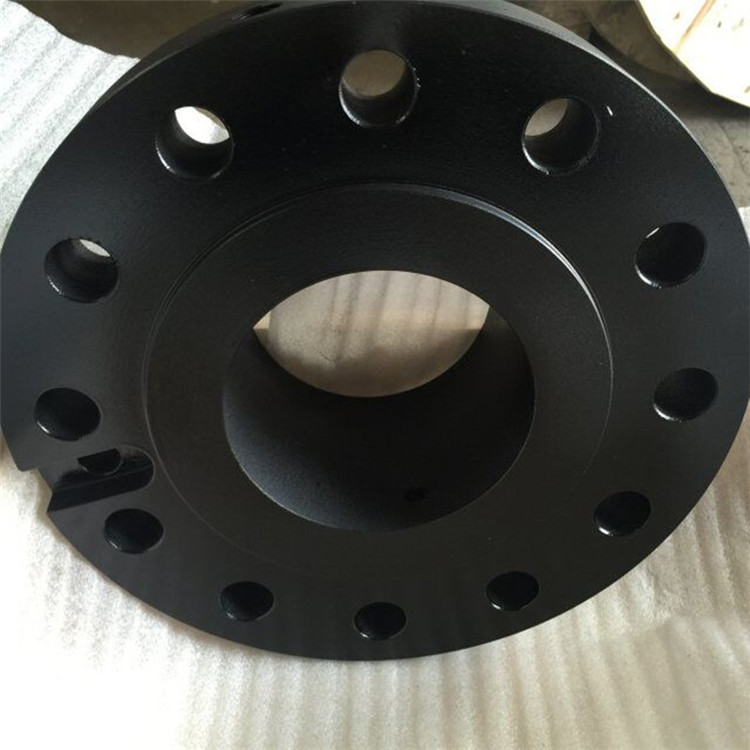

WN ANSI B16.36 Нүхний гагнуурын хүзүүний фланц
WN ANSI B16.36 цооногийн гагнуурын хүзүүний фланц нь чухал процессын хэрэглээнд зориулагдсан нарийн инженерчлэлтэй урсгал хэмжих бүрэлдэхүүн хэсэг юм.
Энэхүү тусгай фланц нь оновчтой стрессийн хуваарилалтыг хангахын тулд салшгүй хүзүүвчийг нэгтгэсэн бөгөөд нүхний хавтанг аюулгүй, үр ашигтай суурилуулах, засвар үйлчилгээ хийх зорилгоор стратегийн дагуу байрлуулсан домкрат боолттой.
ASME/ANSI B16.36 стандартын дагуу үйлдвэрлэсэн энэхүү фланц нь өндөр даралтын хоолойн системд бүтцийн бүрэн бүтэн байдлыг хадгалахын зэрэгцээ урсгалын нарийвчлалыг баталгаажуулдаг.
ТОДОРХОЙЛОЛТ
| Бүтээгдэхүүний нэр | гагнуурын хүзүүний нүхний фланц | |||
| ХЭМЖЭЭ | 1" дээшээ 24" | |||
| Даралт | 150#-2500# | |||
| Стандарт | ANSI B16.36 | |||
| Ханын зузаан | SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS гэх мэт. | |||
| Материал | Зэвэрдэггүй ган: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, A403 WP317, 904L, 1.4301,1.4307,1.4401,1.4571,1.4541, 254Мо гэх мэт Нүүрстөрөгчийн ган: A105, A350LF2, Q235, St37, St45.8, A42CP, E24, A515 Gr60, A515 Gr 70 | |||
| Хоёр талт зэвэрдэггүй ган: UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 гэх мэт. Дамжуулах хоолойн ган: A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 гэх мэт. | ||||
| Никель хайлш: inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 гэх мэт. Cr-Mo хайлш: A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3 гэх мэт. | ||||
| Аппликейшн | Нефть химийн үйлдвэр; агаарын тээвэр болон сансрын хөлөг; эмийн үйлдвэр; хийн яндан; цахилгаан станц; хөлөг онгоцны барилга; ус цэвэршүүлэх гэх мэт. | |||
| Давуу талууд | бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай | |||
Гагнуурын хүзүүний тохиргооКонус хэлбэрийн төвийн загвараар бүтцийн дээд зэргийн бүрэн бүтэн байдлыг хангана
Нэгдсэн Жак боолтНүхний хавтанг аюулгүй ажиллуулахын тулд хамгийн багадаа 2 домкрат боолтоор (90° зайтай) тоноглогдсон
Нүхний нүхТодорхойлсон нүхний хэмжээ болон хүлцлийн дагуу нарийн боловсруулсан
Өргөгдсөн царайЖийргэвчийг барих зориулалттай стандарт 1/16" өргөгдсөн гадаргуу (бусад гадаргуунууд байгаа)
Болт тойрог: Хялбар тэгшлэхийн тулд гөлгөр өнгөлгөөтэй, нарийн өрөмдсөн боолтны нүхнүүд
Материалын зэрэг: Нүүрстөрөгчийн ган, зэвэрдэггүй ган, хайлшин ган болон тусгай хайлшаар авах боломжтой
ХЭМЖЭЭНИЙ СТАНДАРТУУД
БҮТЭЭГДЭХҮҮНИЙ ДЭЛГЭРЭНГҮЙ ШОУ
1.Материалууд
Нүүрстөрөгчийн ган: ASTM A105, A350 LF2
Зэвэрдэггүй ган: ASTM A182 F304/304L, F316/316L, F321
Хайлшин ган: ASTM A182 F11, F22, F91
Тусгай хайлш: Монел, Инконел, Хастеллой хүсэлтийн дагуу авах боломжтой
2. Техникийн үзүүлэлтүүд
Даралтын үнэлгээ: 150, 300, 400, 600, 900, 1500, 2500 зэрэглэлийн
Хэмжээний хүрээ: 1/2" - 24" NPS (Нэрлэсэн хоолойн хэмжээ)
Стандартын нийцэл: ASME/ANSI B16.36, ASME/ANSI B16.5, MSS SP-44
Нүхний хүлцэл: урсгалын нарийвчлалыг хэмжихэд ±0.001"
Жек шурагны үзүүлэлтүүд: Ихэвчлэн 1/2" - 13 UNC, дулаанаар боловсруулсан хайлшин ган
Гаднах өнгөлгөө: Жийргэвчний оновчтой суултыг хангахын тулд 125-250 AARH шүдтэй өнгөлгөөтэй
Хэмжээ: ASME B16.36 хэмжээст шаардлагад нийцсэн
3. Чанарын баталгаа
Материалын хяналт: Түүхий эдээс эцсийн бүтээгдэхүүн хүртэлх дулааны тоог бүрэн хянах
Хэмжээст баталгаажуулалт: Чухал хэмжээсүүдийг 100% шалгах
Даралтын туршилт: Гидростатик туршилт хийх боломжтой
Баримт бичиг: Тээрмийн туршилтын гэрчилгээ, материалын гэрчилгээ, үзлэгийн тайлан
Тэмдэглэгээ: Материалын зэрэг, хэмжээ, дулааны дугаар зэрэг стандартад нийцсэн байнгын тэмдэглэгээ
Тэмдэглэгээ ба туршилт
1. Дэвшилтэт үр тарианы бүтэцтэй болгохын тулд давтаж давтана
2.Дулааны боловсруулалт: Хамгийн оновчтой механик шинж чанарыг хангахын тулд хэвийн болгож, зөөлрүүлсэн
3.Машин боловсруулах: Хэмжээст нарийвчлалын хувьд CNC нарийвчлалтай боловсруулалт
4.Чанарын хяналт: 100% хэмжээст баталгаажуулалт болон материалын гэрчилгээ
5.Гадаргуугийн боловсруулалт: Тодорхойлсон зэврэлтээс хамгаалах бүрхүүл эсвэл электролиз
Сав баглаа боодол ба тээвэрлэлт
1. Хамгаалалт: Зэврэлтээс хамгаалах бүрхүүлтэй бие даасан боолт
2. Ашиглалт: Олон улсын тээвэрлэлтэд тохиромжтой бэхэлгээтэй модон хайрцаг
3. Таних тэмдэг: Материалын тодорхойлолт болон хэмжээ бүхий тодорхой тэмдэглэгээ
4. Гэрчилгээ: Ачаа тээвэрлэлтэд багтсан бүрэн баримт бичгийн багц
5. Хүргэлтийн хугацаа: Стандарт 1-3 долоо хоног, хурдан хүргэлт боломжтой
ХАМТЫН АЖИЛЛАГААНЫ ТОХИОЛДОЛ
Энэ захиалга нь Вьетнамын бараа бүтээгдэхүүний дэлгүүрт зориулагдсан болно
ҮЙЛДВЭРЛЭЛИЙН ҮЙЛ ЯВЦ
Аппликейшнүүд
Газрын тос, байгалийн хийн үйлдвэрлэлТүүхий газрын тос болон байгалийн хийн хоолой дахь урсгалын хэмжилт
Нефть боловсруулах үйлдвэрийн үйл ажиллагааНэрэх төхөөрөмж болон каталитик жигнэмэг дэх процессын хяналт
Химийн боловсруулалтРеакторын тэжээлийн системд нарийвчлалтай тунг тохируулах болон багцлах
Цахилгаан үйлдвэрлэлБойлерийн тэжээл болон турбины систем дэх уурын урсгалын хэмжилт
Усны цэвэрлэгээХимийн тарилгын хяналт ба урсгалын хяналт
Эмийн санБагц боловсруулах үйл явцад шингэний нарийн хяналт
Энэхүү цогц бүтээгдэхүүний үзүүлэлт нь аюулгүй байдал, найдвартай байдлын хамгийн өндөр стандартыг хадгалахын зэрэгцээ урсгалын хэмжилтийн хэрэглээнд оновчтой гүйцэтгэлийг хангадаг.
Нэгдсэн домкрат шураг нь засвар үйлчилгээний хугацааг мэдэгдэхүйц багасгаж, нүхний хавтанг солих явцад ашиглалтын аюулгүй байдлыг сайжруулдаг.
Бид үйлчлүүлэгчдэдээ өндөр чанартай бүтээгдэхүүн, мэргэжлийн үйлчилгээ үзүүлэх, фланц бүр нь хүнд нөхцөлд найдвартай ажиллагааг хангах үүрэг хүлээдэг.
Хоолойн холбох хэрэгсэл нь дамжуулах хоолойн системийн чухал бүрэлдэхүүн хэсэг бөгөөд холболт, дахин чиглүүлэлт, чиглэлийг өөрчлөх, хэмжээг өөрчлөх, битүүмжлэх эсвэл шингэний урсгалыг хянах зорилгоор ашиглагддаг. Эдгээрийг барилга, аж үйлдвэр, эрчим хүч, хотын үйлчилгээ зэрэг салбарт өргөн ашигладаг.
Гол функцууд:Энэ нь хоолой холбох, урсгалын чиглэлийг өөрчлөх, урсгалыг хуваах, нэгтгэх, хоолойн диаметрийг тохируулах, хоолойг битүүмжлэх, хянах, зохицуулах зэрэг функцийг гүйцэтгэж чадна.
Хэрэглээний хүрээ:
- Барилгын усан хангамж ба ус зайлуулах хоолой:Усны хоолойн сүлжээнд PVC тохой болон PPR тригуудыг ашигладаг.
- Аж үйлдвэрийн дамжуулах хоолой:Зэвэрдэггүй ган фланц болон хайлшин ган тохойг химийн бодис тээвэрлэхэд ашигладаг.
- Эрчим хүчний тээвэрлэлт:Өндөр даралттай ган хоолойн холбох хэрэгслийг газрын тос, хийн хоолойд ашигладаг.
- HVAC (Халаалт, агааржуулалт, агааржуулагч):Зэс хоолойн холбох хэрэгслийг хөргөлтийн хоолойг холбоход ашигладаг бөгөөд уян хатан холболтыг чичиргээг бууруулахад ашигладаг.
- Хөдөө аж ахуйн усжуулалт:Хурдан холбогч нь шүршигч усалгааны системийг угсрах, задлах ажлыг хөнгөвчилдөг.
-
