сэлүүр хоосон зай A515 gr 60 figure 8 нүдний шилний сохор фланц

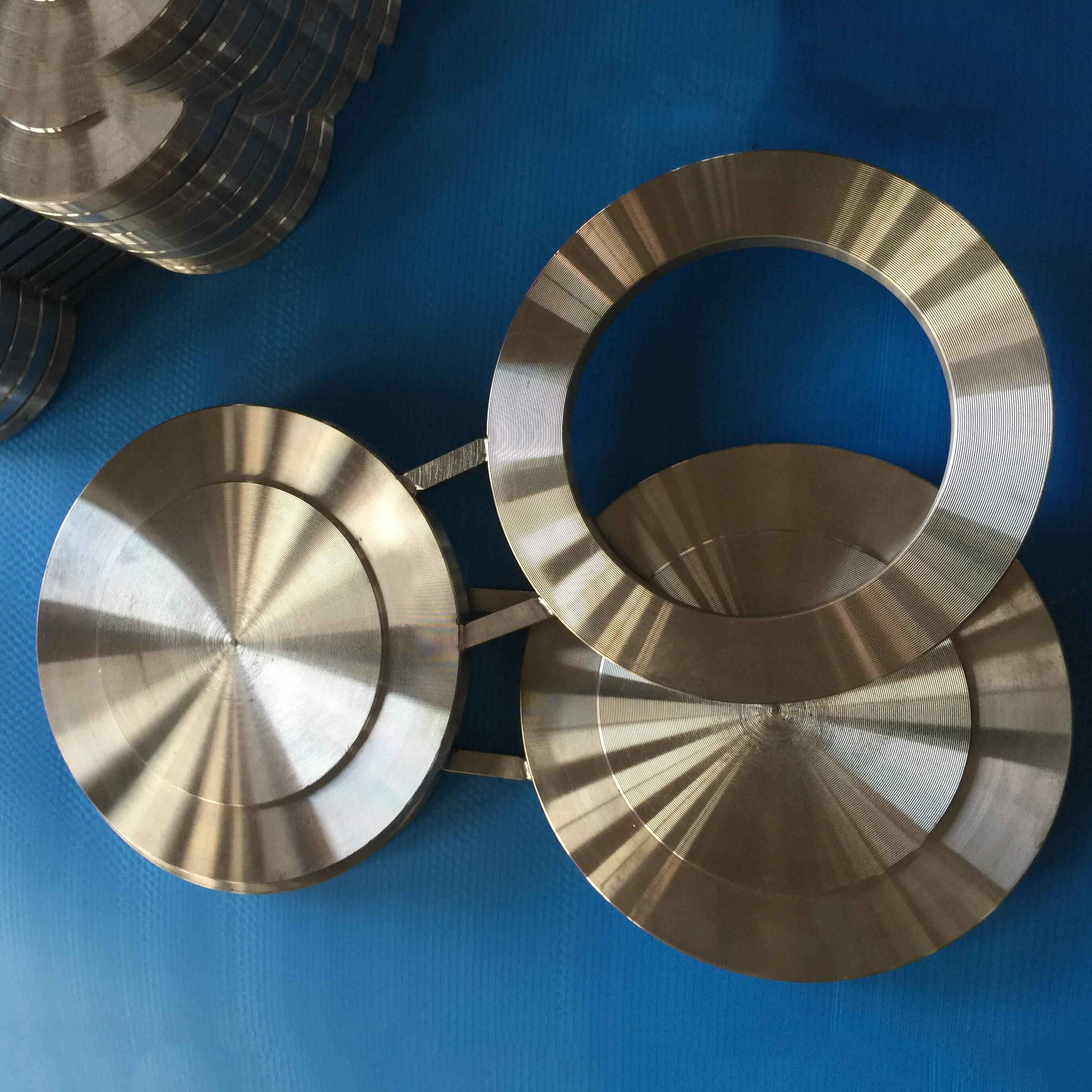

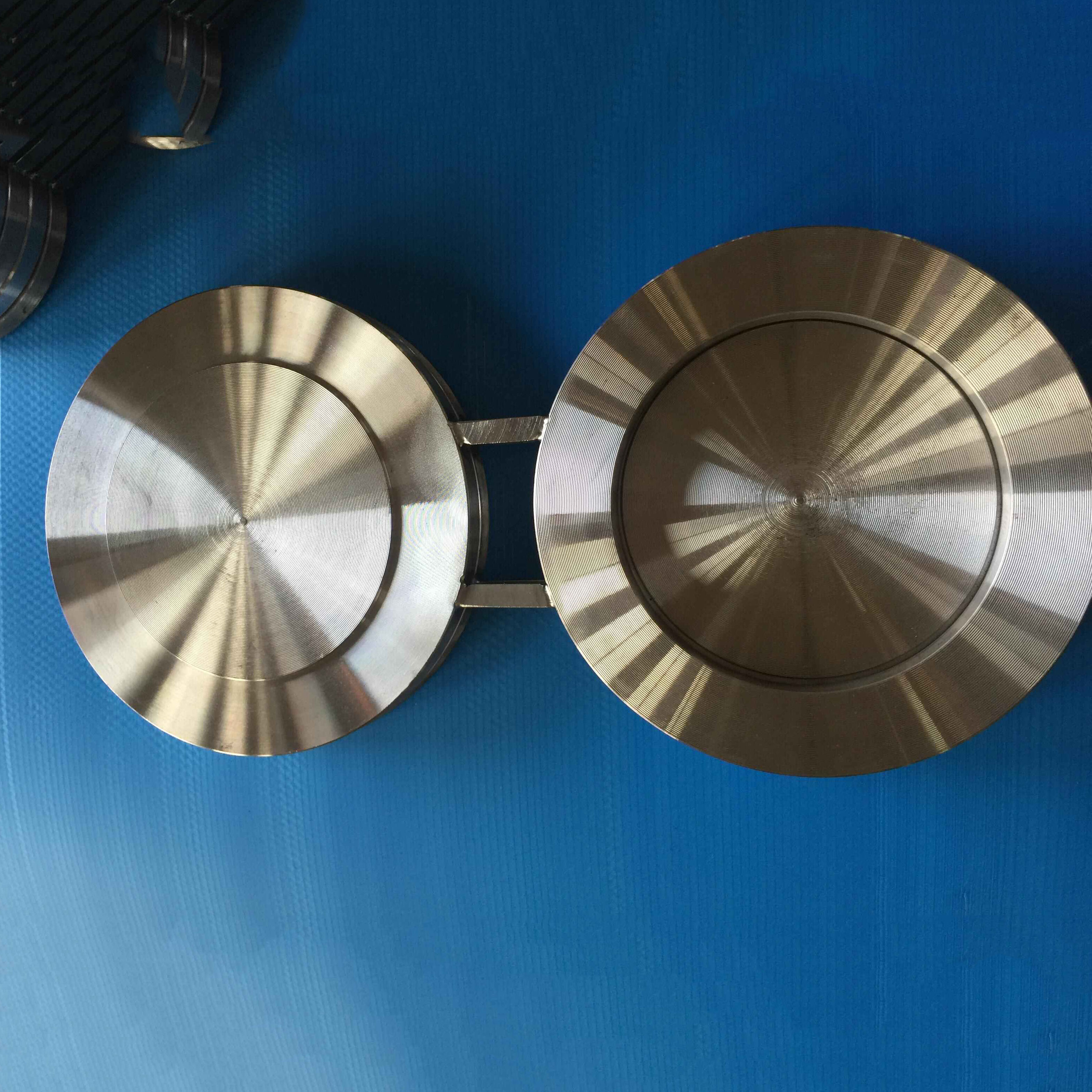

ASTM A515 60-р зэрэглэлийн сэлүүрийн хоосон зай авагч нь Зураг 8-ын нүдний шилний сохор фланц хэлбэрээр тохируулагдсан бөгөөд үйлдвэрлэлийн хоолойн системд чухал аюулгүй байдал, тусгаарлах төхөөрөмж юм. Энэ нь гурван функцийг нэг бат бөх нэгж болгон ухаалгаар нэгтгэдэг: эерэг тусгаарлалт хийх хатуу сохор хавтан, урсгал дамжуулах зай авагч цагираг, тод харагдахуйц таних зориулалттай сунгасан "сэлүүр" бариултай холбох тор.
Даралтын савны чанартай ASTM A515 60-р зэргийн нүүрстөрөгчийн гангаар хийсэн эсвэл хуурамчаар хийсэн энэхүү эд анги нь дунд болон өндөр температурт үйлчилгээ үзүүлэхэд маш сайн бат бөх, удаан эдэлгээтэй. "8-р зураг" загвар нь операторуудад шугамын төлөв байдлыг (нээлттэй эсвэл тусгаарлагдсан) алсаас хурдан тодорхойлох боломжийг олгодог бөгөөд энэ нь түгжих/таглах (LOTO) журам болон үйлдвэрийн аюулгүй байдлын чухал шинж чанар юм. ASME B16.48 стандартын дагуу үйлдвэрлэгдсэн энэхүү бүтээгдэхүүн нь шугамын хоосон зайд найдвартай ажиллагааг хангаж, хатуу үзүүрийг фланцын хооронд боолтоор бэхлэхэд бүрэн гоожихгүй битүүмжлэлийг хангадаг. Бат бөх хийц нь үүнийг аюулгүй засвар үйлчилгээ, системийн туршилт, хүнд нөхцөлд процессын тохиргоог өөрчлөхөд зайлшгүй шаардлагатай хэрэгсэл болгодог.
ТОДОРХОЙЛОЛТ
| Бүтээгдэхүүний нэр | Сохор фланц |
| Хэмжээ | 1/2"-250" |
| Даралт | 150#-2500#,PN0.6-PN400,5K-40K,API 2000-15000 |
| Стандарт | ANSI B16.5, EN1092-1, SABA1123, JIS B2220, DIN, GOST, UNI, AS2129, API 6A гэх мэт. |
| Ханын зузаан | SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS гэх мэт. |
| Материал | Зэвэрдэггүй ган:A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571,1.4541, 254Mo гэх мэт. |
| Нүүрстөрөгчийн ган:A105, A350LF2, S235Jr, S275Jr, St37, St45.8, A42CP, A48CP, E24, A515 Gr60, A515 Gr 70 гэх мэт. | |
| Хоёр талт зэвэрдэггүй ган: UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 гэх мэт. | |
| Хоолойн ган:A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 гэх мэт. | |
| Никель хайлш:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 гэх мэт. | |
| Cr-Mo хайлш:A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3,15Crmo гэх мэт. | |
| Аппликейшн | Нефть химийн үйлдвэр; агаарын тээвэр болон сансар судлалын үйлдвэр; эмийн үйлдвэр; хийн яндан; цахилгаан станц; хөлөг онгоцны үйлдвэрлэл; ус цэвэршүүлэх гэх мэт. |
| Давуу талууд | бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай |
ХЭМЖЭЭНИЙ СТАНДАРТУУД
БҮТЭЭГДЭХҮҮНИЙ ДЭЛГЭРЭНГҮЙ ШОУ
Материал ба барилга байгууламж:
Нүдний шилний хөшиг нь дунд болон түүнээс дээш температурт даралттай саванд хэрэглэх зориулалттай ASTM A515 60-р зэргийн гангаар нарийн зүсэгдсэн. Энэ нь хамгийн багадаа 415 МПа (60 кси) суналтын бат бэх, сайн гагнуурын чадвартай. Чухал үйлчилгээний хувьд A516 60 эсвэл 70-р зэргийн ганг нийлүүлж болно.
Нарийвчлалтай боловсруулалт:
Бүх гадаргуу, ялангуяа жийргэвчтэй холбогддог битүүмжлэх гадаргууг жигд өнгөлгөөтэй болтол боловсруулдаг (ихэвчлэн RF-ийн хувьд 125-250 AARH шүдтэй өнгөлгөөтэй). Боолтны нүхийг ASME B16.5 стандартын дагуу өрөмдөж, дахин боловсруулдаг бөгөөд энэ нь холболтын фланцтай төгс уялдаа холбоог хангаж, суурилуулах явцад боолтны стрессээс сэргийлдэг.
Дизайны онцлогууд:

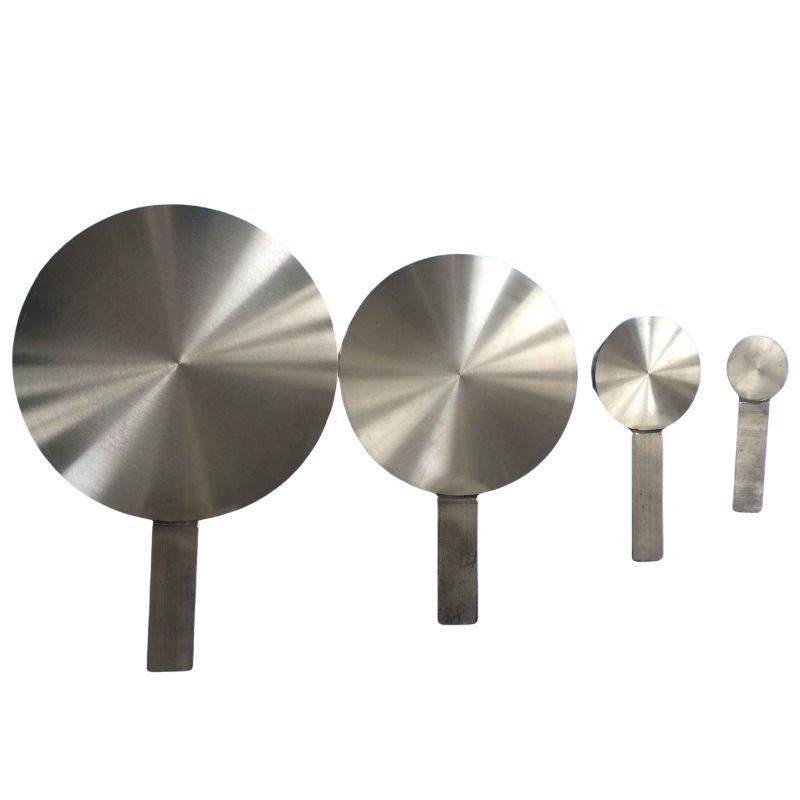

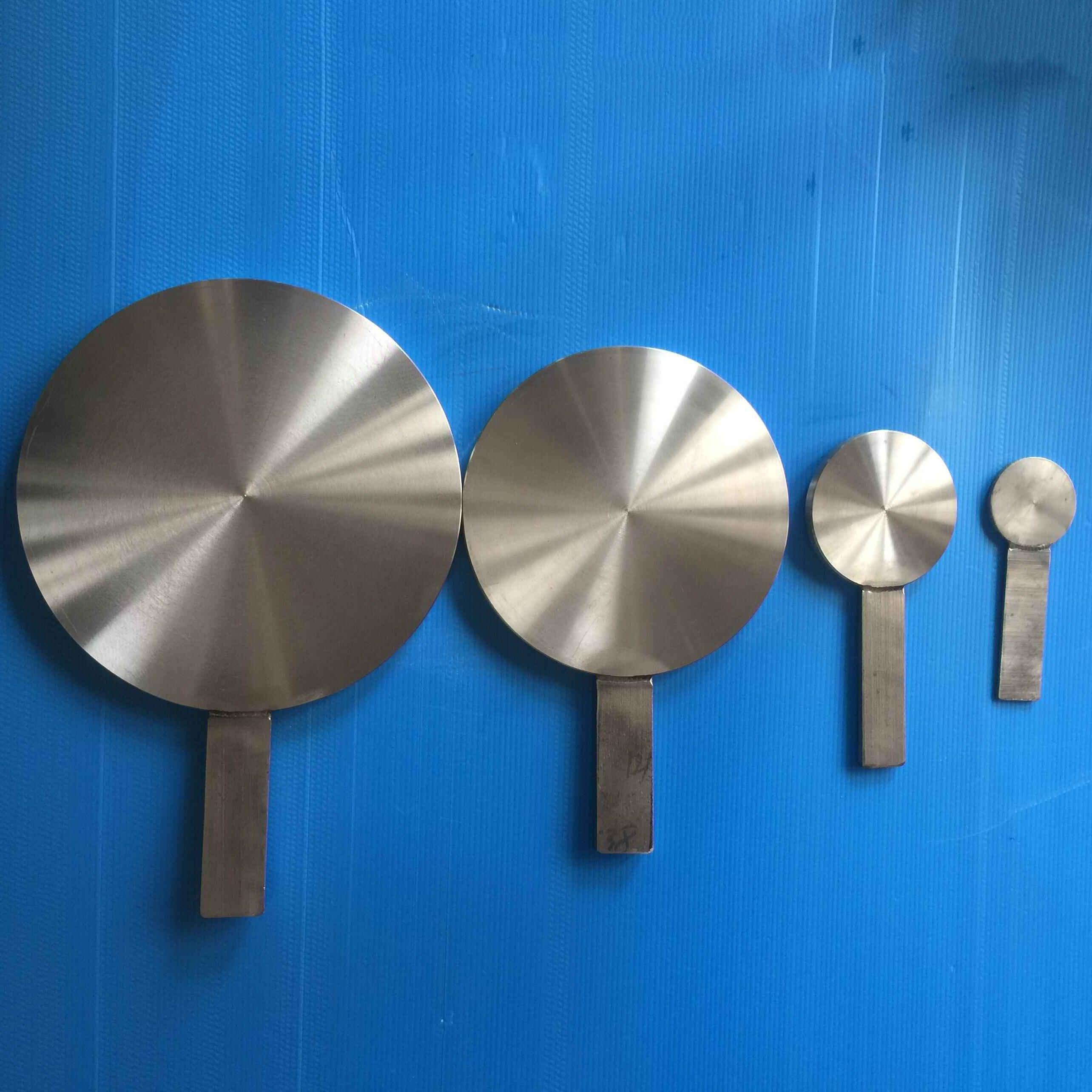

Төвийн "сэлүүр" нь үзүүлбэрийн салшгүй хэсэг бөгөөд эргэлтийн бат бөх бариул болон тод харагдах заагчийг өгдөг. Үүнийг ихэвчлэн ургамлын стандартын дагуу өндөр харагдах өнгөөр (жишээлбэл, зайны талыг шар, халхавчны талыг улаан) буддаг. Халхавч болон зайны хэсгийн зузааныг хоолойн бүрэн даралтыг тэсвэрлэх, нугалахгүйгээр жийргэвчийг зохих ёсоор шахах байдлаар тооцоолоход ашигладаг.
Функциональ байдал:
Төхөөрөмж нь хоёр хоолойн фланцын хоорондох боолтууд дээр эргэлддэг. "Нээлттэй" байрлалд зайны цагираг нь хоолойн цооногтой зэрэгцэж, урсгалыг зөвшөөрдөг. "Хаалттай" эсвэл "сохор" байрлалд цул хавтан нь шугамыг бүрэн хааж, хаалттай хавхлагаас илүү эерэг тусгаарлах цэгийг бий болгодог.
Тэмдэглэгээ:
Материалын зэрэг (A515 Gr.60), хэмжээ, даралтын ангилал, үйлдвэрлэгчийн таних тэмдэг зэрэг ASME B16.48 шаардлагын дагуу байнга тамга дарсан.
Тэмдэглэгээ ба сав баглаа боодол
Сав баглаа боодол: Нүдний шилний хөшиг бүрийг тус тусад нь хамгаалдаг. Машинаар битүүмжлэгдсэн гадаргууг зэврэлтээс хамгаалах бодисоор бүрж, хуванцар эсвэл картон таглаагаар бүрдэг. Дараа нь төхөөрөмжийг тээвэрлэлтийн явцад зэврэлтээс урьдчилан сэргийлэхийн тулд VCI (Уурын зэврэлтээс хамгаалах дарангуйлагч) цаас эсвэл хуванцараар ороодог. Том хэмжээтэй бол дотор бэхэлгээтэй захиалгат модон хайрцаг ашигладаг. Жижиг хэмжээтэйг ирмэгийн хамгаалалттай тавиур дээр багцалж болно.
Тэмдэглэгээ: Цаг агаарын нөлөөнд тэсвэртэй шошго наасан бөгөөд эд ангийн дугаар, хэмжээ, даралтын ангилал, материал, очих газрыг нарийвчлан бичсэн байна. Хайрцаг эсвэл багцыг харьцах тэмдэг (жишээ нь, "Энэ тал нь дээшээ", "Хуурай байлга")-аар тодорхой тэмдэглэсэн байна.
Тээвэрлэлт: Бид захиалгын хэмжээ болон яаралтай байдалд үндэслэн оновчтой тээвэрлэлтийн аргуудыг ашигладаг - том захиалгын стандарт далайн чингэлэгээс эхлээд төслийн яаралтай хэрэгцээнд зориулж агаарын тээвэр хүртэл. Дэлхий даяар гаалийн бүрдүүлэлтийг жигд явуулахын тулд шаардлагатай бүх тээврийн баримт бичгийг (сав баглаа боодлын жагсаалт, арилжааны нэхэмжлэх, гарал үүслийн гэрчилгээ) нямбай бэлтгэдэг.
ШАЛГАЛТ
ASTM A515 60-р зэргийн ган хавтан бүр материалын цогц баталгаажуулалтад хамрагддаг. Бид химийн найрлага нь нүүрстөрөгч, манган, фосфор, хүхэр, цахиурын агууламж зэрэг зэрэглэлийн шаардлагыг хангаж байгаа эсэхийг шалгахын тулд спектрохимийн шинжилгээ хийдэг. Механик шинж чанарын туршилтад ASTM A370 стандартын дагуу суналтын бат бэх (хамгийн багадаа 415 МПа), урсалтын бат бэх (хамгийн багадаа 205 МПа), суналтын хэмжилт орно. Бага температурт хэрэглэхэд материалын бат бөх чанарыг баталгаажуулахын тулд тодорхой температурт (хамгийн багадаа -29°C стандарт) Charpy V-Notch цохилтын туршилтыг нэмэлтээр хийж болно.
Нүдний шилний сохор фланц бүрийг тохируулсан хэмжих хэрэгслийг ашиглан 100% хэмжээст баталгаажуулалтад оруулдаг. Шалгасан чухал хэмжээсүүдэд: гадна диаметр (±1.5мм хүлцэл), боолтны тойргийн диаметр (±0.8мм), боолтны нүхний диаметр ба байрлал (±0.5мм), зузаан (ASME B16.48 шаардлагын дагуу ±0.5мм), нүүрэн талын тэгш байдал (битүүмжлэх гадаргуу дээр 0.2мм дотор) орно. Стандарт ASME B16.5 фланцуудын хооронд зөв эргэлт хийхийн тулд сэлүүрийн бариулын тохируулга болон зайны баталгаажуулалтад онцгой анхаарал хандуулдаг.
ҮЙЛДВЭРЛЭЛИЙН ҮЙЛ ЯВЦ
| 1. Жинхэнэ түүхий эдийг сонгоно уу | 2. Түүхий эдийг хайчилж ав | 3. Урьдчилан халаах |
| 4. Дэвсгэр хийх | 5. Дулааны боловсруулалт | 6. Барзгар боловсруулалт |
| 7. Өрөмдлөг | 8. Нарийн боловсруулалт | 9. Тэмдэглэгээ |
| 10. Шалгалт | 11. Сав баглаа боодол | 12. Хүргэлт |
Бүтээгдэхүүний танилцуулга
Олон талт хэрэглээний хувилбарууд: Энэхүү Зураг-8 нүдний шилний хөшиг нь хоолойн систем найдвартай тусгаарлалт шаарддаг салбаруудад ашиглагддаг бүх нийтийн аюулгүй байдлын төхөөрөмж юм.
- Нефть боловсруулах үйлдвэрүүд болон нефть химийн үйлдвэрүүд: Засвар үйлчилгээ эсвэл катализатор солих үед реактор, багана, дулаан солилцуур болон насосыг тусгаарлахад зориулагдсан.
- Газрын тос, байгалийн хийн үйлдвэрлэл/дамжуулах систем: Туршилт эсвэл засварын явцад аюулгүй тусгаарлах зорилгоор дамжуулах хоолойн коллектор, худгийн амсар болон даралтын аюулгүйн хавхлагууд (PSV) дээр.
- Цахилгаан үйлдвэрлэх: Уурын шугам, тэжээлийн усны систем, түлшний шугамд үйлдвэрийн хэсгүүдийг засварлах зорилгоор тусгаарлах.
- Химийн болон эмийн боловсруулалт: Багц хооронд эсвэл тоног төхөөрөмжийг цэвэрлэх явцад хөндлөн бохирдол үүсэхээс урьдчилан сэргийлэх (CIP/SIP).
- Ус цэвэршүүлэх ба хөлөг онгоц үйлдвэрлэх: Нийтийн аж ахуйн систем дэх насос, хавхлага, савыг тусгаарлахад зориулагдсан.
Манай хангамж ба үйлдвэрлэлийн давуу талууд:
- Бүрэн дотоод үйлдвэрлэл: Бид материал худалдан авах, зүсэх, боловсруулах, өнгөлгөө хийх хүртэлх бүх үйл явцыг хянаж, чанар, цаг тухайд нь хүргэхийг баталгаажуулдаг.
- Материалын мэргэжил: Бид таны үйлчилгээний тодорхой нөхцөл (температур, даралт, зэврэлт) дээр үндэслэн материалын сонголт (A515 vs. A516, нүүрстөрөгчийн ган vs. зэвэрдэггүй ган)-д зөвлөгөө өгдөг.
- Захиалга өгөх чадвар: Бид стандарт бус зузаантай, тусгай нүхний хээтэй, өвөрмөц бариулын загвартай, эсвэл өөр материалаар (зэвэрдэггүй ган, хайлшин ган) хүсэлтийн дагуу нүдний шилний хөшиг үйлдвэрлэх боломжтой.
- Аюулгүй байдлыг нэн тэргүүнд тавьсан загвар: Манай бүтээгдэхүүнүүд нь операторын аюулгүй байдлыг харгалзан үйлдвэрлэгддэг бөгөөд угсралт болон эргэлтийн үед хялбар, аюулгүй харьцах зориулалттай тодорхой, бат бөх сэлүүр, нарийн хэмжээсүүдтэй.
- Дэлхийн нийлүүлэлтийн сүлжээний үр ашиг: Туршлагатай экспортлогч компанийн хувьд бид олон улсын стандартад нийцүүлэн ачаа тээвэрлэлтийг савлаж, баримтжуулдаг бөгөөд ингэснээр таны аюулгүй байдлын чухал эд ангиудыг суурилуулахад бэлэн газар дээр нь хүргэж өгдөг. Бид таны засвар үйлчилгээ, аюулгүй байдлын журамд жигд нэгтгэхэд туслахын тулд бүрэн техникийн мэдээлэл, дэмжлэг үзүүлдэг.
Хоолойн холбох хэрэгсэл нь дамжуулах хоолойн системийн чухал бүрэлдэхүүн хэсэг бөгөөд холболт, дахин чиглүүлэлт, чиглэлийг өөрчлөх, хэмжээг өөрчлөх, битүүмжлэх эсвэл шингэний урсгалыг хянах зорилгоор ашиглагддаг. Эдгээрийг барилга, аж үйлдвэр, эрчим хүч, хотын үйлчилгээ зэрэг салбарт өргөн ашигладаг.
Гол функцууд:Энэ нь хоолой холбох, урсгалын чиглэлийг өөрчлөх, урсгалыг хуваах, нэгтгэх, хоолойн диаметрийг тохируулах, хоолойг битүүмжлэх, хянах, зохицуулах зэрэг функцийг гүйцэтгэж чадна.
Хэрэглээний хүрээ:
- Барилгын усан хангамж ба ус зайлуулах хоолой:Усны хоолойн сүлжээнд PVC тохой болон PPR тригуудыг ашигладаг.
- Аж үйлдвэрийн дамжуулах хоолой:Зэвэрдэггүй ган фланц болон хайлшин ган тохойг химийн бодис тээвэрлэхэд ашигладаг.
- Эрчим хүчний тээвэрлэлт:Өндөр даралттай ган хоолойн холбох хэрэгслийг газрын тос, хийн хоолойд ашигладаг.
- HVAC (Халаалт, агааржуулалт, агааржуулагч):Зэс хоолойн холбох хэрэгслийг хөргөлтийн хоолойг холбоход ашигладаг бөгөөд уян хатан холболтыг чичиргээг бууруулахад ашигладаг.
- Хөдөө аж ахуйн усжуулалт:Хурдан холбогч нь шүршигч усалгааны системийг угсрах, задлах ажлыг хөнгөвчилдөг.
