ASMEB 16.5 Зэвэрдэггүй ган 304 316 904L тулгаа гагнуурын хоолойн холбох хэрэгсэл хөндлөн

ASMEB 16.5 Зэвэрдэггүй ган 304 316 904L тулгаа гагнуурын хоолойн холбох хэрэгслүүд Онцлох зураг
  • ASMEB 16.5 Зэвэрдэггүй ган 304 316 904L тулгаа гагнуурын хоолойн холбох хэрэгсэл хөндлөн
  • ASMEB 16.5 Зэвэрдэггүй ган 304 316 904L тулгаа гагнуурын хоолойн холбох хэрэгсэл хөндлөн
  • ASMEB 16.5 Зэвэрдэггүй ган 304 316 904L тулгаа гагнуурын хоолойн холбох хэрэгсэл хөндлөн
  • ASMEB 16.5 Зэвэрдэггүй ган 304 316 904L тулгаа гагнуурын хоолойн холбох хэрэгсэл хөндлөн
  • ASMEB 16.5 Зэвэрдэггүй ган 304 316 904L тулгаа гагнуурын хоолойн холбох хэрэгсэл хөндлөн

Товч тодорхойлолт:

Техник: хүйтэн даралт
Холболт: Гагнуур
Дүрс: Тэнцүү
Толгойн код: дугуй
Хэмжээ: 1/2 "110" хүртэл
Ханын зузаан:SCH 5s-SCH XXS
Стандарт: ASTM DIN EN BS JIS GOST гэх мэт.
Нэр: Зэвэрдэггүй ган хоолойн дэгээ багасгадаг дэгжин холбох хэрэгсэл
Гадаргуугийн боловсруулалт: элс тэсэлгээ, өнхрөх тэсэлгээ, даршилсан эсвэл өнгөлсөн
төрөл:тэнцүү цамц, багасгасан цамц, хажуугийн цамц, хуваасан цамц, хаалттай цамц, Y салбар
Төгсгөл:налуу төгсгөл ANSI B16.25
Үйлдвэрлэлийн процесс: үл үзэгдэх эсвэл гагнасан
Материал:304,304л,316,316, 321,347h,310s, s31803,saf2205 гэх мэт.


  • Нэр:Зэвэрдэггүй ган хоолойн дэгээ багасгаж, хөндлөн дэгжин холбох хэрэгсэл
  • Материал:304,304л,316,316, 321,347h,310s, s31803,saf2205 гэх мэт.
    • PDF хэлбэрээр татаж авах

    Бүтээгдэхүүний дэлгэрэнгүй

    БҮТЭЭГДЭХҮҮНИЙ ПАРАМЕТР

    Бүтээгдэхүүний нэр Хоолойн хөндлөн
    Хэмжээ 1/2"-24" үл үзэгдэх, 26"-110" гагнасан
    Стандарт ANSI B16.9, EN10253-2, DIN2615, GOST17376, JIS B2313, MSS SP 75, өөрчлөн тохируулсан гэх мэт.
    Ханын зузаан SCH5S, SCH10, SCH10S, STD, XS, SCH40S, SCH80S, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS, захиалгат гэх мэт.
    Төрөл тэнцүү/шулуун, тэгш бус/багасгах/багасгах
    Тусгай төрөл Хуваасан цамц, хаалттай цамц, хажуугийн цамц, захиалгат
    Төгсгөл Налуу төгсгөл/BE/ тулга
    Гадаргуу даршилсан, элс гулсмал, өнгөлсөн, толин тусгал өнгөлөх гэх мэт.
    Материал Зэвэрдэггүй ган:A403 WP304/304L, A403 WP316/316L, A403 WP321, A403 WP310S, A403 WP347H, A403 WP316Ti, A403 WP317, 904L,
    1.4301,1.4307,1.4401,1.4571,1.4541, 254Mo гэх мэт.
    Дуплекс зэвэрдэггүй ган:UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 гэх мэт.
    Никелийн хайлш:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 гэх мэт.
    Өргөдөл Нефть химийн үйлдвэр; нисэх, сансар судлалын үйлдвэр; эмийн үйлдвэр, хийн яндан;цахилгаан станц; хөлөг онгоцны барилга;ус цэвэрлэх гэх мэт.
    Давуу тал бэлэн нөөц, хурдан хүргэх хугацаа; бүх хэмжээтэй, захиалгат; өндөр чанартай

    ЗААВАЛ ТАНИЛЦУУЛГА

    Хоолойн хөндлөн огтлол нь гол шугамтай холбоход 90°-ийн өнцөгт байрлах хоёр гарцтай Т хэлбэрийн хоолойн холбох хэрэгслийн төрөл юм.Энэ нь хажуугийн гаралттай хоолойн богино хэсэг юм.Pipe Tee нь шугамтай зөв өнцгөөр хоолойгоор дамжуулах хоолойг холбоход хэрэглэгддэг.Pipe Tees нь хоолойн холбох хэрэгсэл болгон өргөн хэрэглэгддэг.Эдгээр нь янз бүрийн материалаар хийгдсэн бөгөөд янз бүрийн хэмжээ, өнгөлгөөтэй байдаг.Хоолойн дэгээ нь хоёр фазын шингэний хольцыг дамжуулах хоолойн сүлжээнд өргөн хэрэглэгддэг.

    КРОСС ТӨРӨЛ

    • Ижил хэмжээтэй нүхтэй шулуун хоолойтой дэгээ байдаг.
    • Багасгах хоолой нь өөр өөр хэмжээтэй нэг нүхтэй, ижил хэмжээтэй хоёр нүхтэй байдаг.
    • тэнцүү
    • тэгш бус
    • Хажуу тал

    • ASME-ийн хэмжээст хүлцэл B16.9 ШУУД ДҮҮ

      Хоолойн нэрлэсэн хэмжээ 1/2-оос 2.1/2 хүртэл 3-аас 3.1/2 хүртэл 4 5-аас 8 хүртэл 10-аас 18 хүртэл 20-24 26-30 32-аас 48 хүртэл
      Диа гадна
      налуу дээр (D)      		 +1.6
      -0.8      		 1.6 1.6 +2.4
      -1.6      		 +4
      -3.2      		 +6.4
      -4.8      		 +6.4
      -4.8      		 +6.4
      -4.8
      Төгсгөлд нь Диа дотор 0.8 1.6 1.6 1.6 3.2 4.8 +6.4
      -4.8      		 +6.4
      -4.8
      Төвөөс төгсгөл хүртэл (C/M) 2 2 2 2 2 2 3 5
      Wall Thk (t) Нэрлэсэн хананы зузааны 87.5%-иас багагүй байна

    CROSS

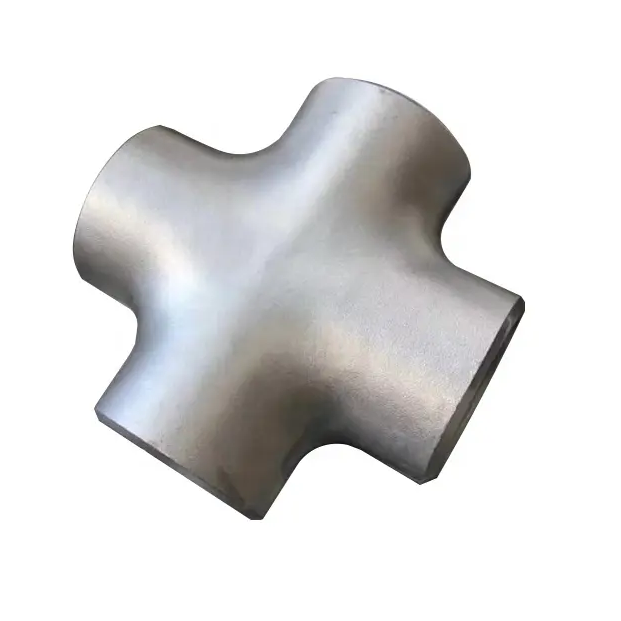

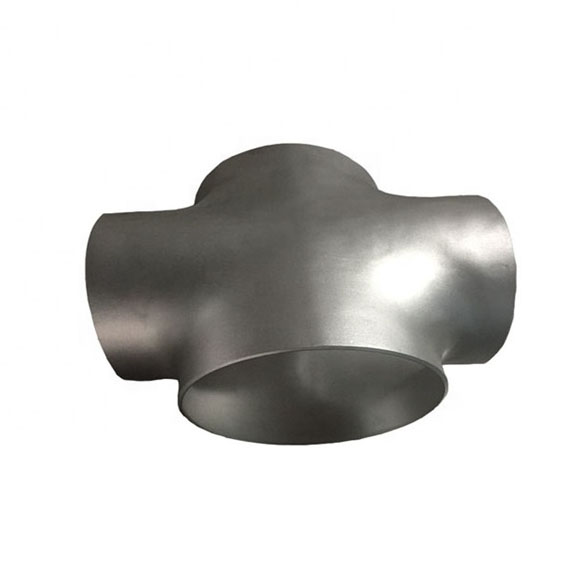

    ДЭЛГЭРЭНГҮЙ ЗУРАГ

    1. ANSI B16.25-ын дагуу налуу төгсгөл.
    2. Элс өнхрөхөөс өмнө эхлээд барзгар өнгөлж, дараа нь гадаргуу нь нэлээд гөлгөр болно
    3. Ламинжуулалт, хагарал байхгүй
    4. Ямар ч гагнуурын засваргүйгээр
    5. Гадаргуугийн боловсруулалтыг даршилсан, элс гулсмал, царцсан өнгөлгөө, толин тусгал өнгөлсөн байж болно.Үнэ нь мэдээж өөр.Таны лавлагааны хувьд элс гулсмал гадаргуу нь хамгийн алдартай.Элсний өнхрөх үнэ нь ихэнх үйлчлүүлэгчдэд тохиромжтой.

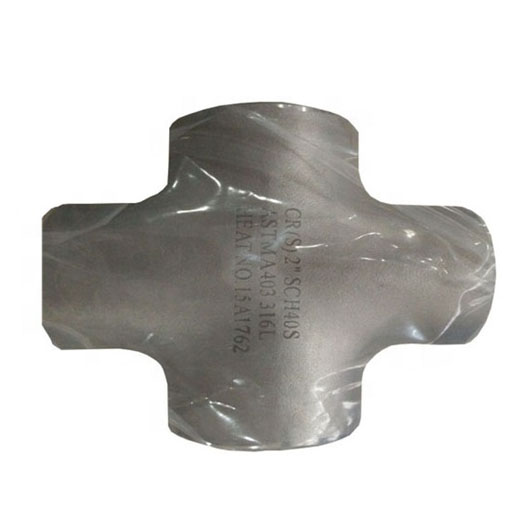

    ТЭМДЭГЛЭЛТ

    Төрөл бүрийн тэмдэглэгээний ажлыг таны хүсэлтээр хийж болно.Бид таны ЛОГО тэмдгийг хүлээн авна.

    5

    01905081832315

    ШАЛГАЛТ

    1. Хэмжээний хэмжилт, бүгд стандарт хүлцлийн хүрээнд.
    2. Зузаан хүлцэл:+/-12.5% ​​, эсвэл таны хүсэлтээр
    3. PMI
    4. PT, UT, рентген шинжилгээ
    5. Гуравдагч этгээдийн шалгалтыг хүлээн авах
    6. MTC, EN10204 3.1/3.2 гэрчилгээ, NACE нийлүүлэх
    7. ASTM A262 дадлага Е

    Сав баглаа боодол, тээвэрлэлт

    1. ISPM15-ын дагуу фанер хайрцаг эсвэл фанер тавиураар савласан
    2. Бид багц бүрт баглаа боодлын жагсаалтыг тавина
    3. Бид багц бүр дээр тээвэрлэлтийн тэмдэглэгээ хийнэ.Тэмдэглэгээний үгс таны хүсэлтээр байна.
    4. Бүх модон савлагаатай материалууд нь утаагүй байдаг

    5

    8

    Түгээмэл асуултууд

    1. ASMEB 16.5 зэвэрдэггүй ган 304 316 904L тулгаа гагнуурын хоолой холбох хөндлөн гэж юу вэ?
    ASMEB 16.5 зэвэрдэггүй ган 304 316 904L тулгаа гагнуурын хоолойн холбох хэрэгсэл нь зэвэрдэггүй ган 304, зэвэрдэггүй ган 316, зэвэрдэггүй ган 904L болон бусад зэвэрдэггүй ган материалаар хийгдсэн хөндлөн хэлбэртэй хоолойн холбох хэрэгсэл юм.Энэ нь тулгаа гагнуурын тохируулгатай хоолойн хооронд аюулгүй, гоожихгүй холболтыг хангах зориулалттай.

    2. Зэвэрдэггүй ган 304, 316, 904L-ийг тулгаа гагнуурын хоолойн холбох хөндлөн огтлолд ашиглах нь ямар давуу талтай вэ?
    Зэвэрдэггүй ган 304, 316, 904L нь тулгаа гагнуурын хөндлөн холбох хэрэгслүүдэд хэд хэдэн давуу талтай байдаг.Үүнд зэврэлтэнд тэсвэртэй, маш сайн хүч чадал, бат бөх чанар, үйлдвэрлэлийн хялбар байдал, янз бүрийн бодис, орчинтой нийцтэй байдал зэрэг орно.Үүнээс гадна зэвэрдэггүй ган нь эрүүл ахуйн шинж чанартай бөгөөд хүнсний үйлдвэрлэл, эмийн үйлдвэр зэрэг салбарт хэрэглэхэд тохиромжтой.

    3. Тулгасан гагнасан хоолойн холбох хэрэгслүүд хэрхэн хөндлөн ажилладаг вэ?
    Тулгасан гагнуурын хоолойн холбох хөндлөн огтлол нь дөрвөн хоолойг 90 градусын өнцгөөр холбож, загалмай хэлбэртэй холбоос үүсгэх зориулалттай.Хоолойг холбох хэрэгслийн төгсгөлд оруулж, нягт, найдвартай холболтыг гагнана.Энэхүү тохиргоо нь шингэн эсвэл хий ямар ч саадгүйгээр дамрын дамраар жигд урсах боломжийг олгодог.

    4. ASMEB 16.5 зэвэрдэггүй ган тулгаа гагнасан хоолойн холбох хэрэгслийн дөрвөн нийтлэг хэмжээ юу вэ?
    ASMEB 16.5 зэвэрдэггүй ган тулгаа гагнуурын хөндлөн холбох хэрэгслүүд нь янз бүрийн хэмжээтэй хоолойнуудыг багтаахын тулд янз бүрийн хэмжээтэй байдаг.Нийтлэг хэмжээ нь хэрэглээний шаардлагаас хамааран 1/2", 3/4", 1", 1.5", 2" ба түүнээс дээш хэмжээтэй байна. Зөв хэмжээг сонгох нь зөв тохирох, оновчтой гүйцэтгэлийг хангахад маш чухал юм.

    5. ASMEB 16.5 зэвэрдэггүй ган тулгаа гагнуурын холбох хэрэгслийг өндөр температурт хэрэглэхэд ашиглаж болох уу?
    Тийм ээ, ASMEB 16.5 зэвэрдэггүй ган тулгаа гагнуурын хөндлөн холбох хэрэгсэл нь өндөр температуртай орчинд ажиллахад зориулагдсан.Барилгад ашигласан зэвэрдэггүй ган материал нь маш сайн халуунд тэсвэртэй тул дагалдах хэрэгсэл нь хүч чадал, бүрэн бүтэн байдлыг алдалгүйгээр өндөр температурыг тэсвэрлэх боломжийг олгодог.

    6. ASMEB 16.5 зэвэрдэггүй ган тулгаа гагнуурын хоолойн угсралтын хөндлөн огтлолыг хэрхэн зөв суурилуулах вэ?
    ASMEB 16.5 зэвэрдэггүй ган тулгаа гагнуурын хоолойн угсралтын загалмайг зөв суурилуулахын тулд үйлдвэрлэгчийн заавар, үйлдвэрлэлийн стандартыг дагаж мөрдөх нь чухал юм.Үүнд хоолойн төгсгөлийг бэлтгэх, хоолойг зөв тэгшлэх, гагнуурын зөв техник ашиглах, холболтын бүрэн бүтэн байдлыг шалгах даралтын туршилт хийх зэрэг орно.

    7. ASMEB 16.5 зэвэрдэггүй ган тулгаа гагнуурын хоолойн угсралтын загалмай нь дотор болон гадаа хэрэглэхэд тохиромжтой юу?
    Тийм ээ, ASMEB 16.5 зэвэрдэггүй ган тулгаа гагнуурын хөндлөн холбох хэрэгсэл нь дотор болон гаднах хэрэглээнд тохиромжтой.Зэвэрдэггүй ган хийц нь цаг агаарын янз бүрийн нөхцөл байдлаас үүдэлтэй чийг, зэврэлтэнд маш сайн тэсвэртэй тул янз бүрийн орчинд тохиромжтой.

    8. ASMEB 16.5 зэвэрдэггүй ган тулгаа гагнуурын хоолойн холбох хэрэгслийг янз бүрийн хоолойн материалтай хөндлөн зориулалтаар ашиглаж болох уу?
    ASMEB 16.5 зэвэрдэггүй ган тулгаа гагнуурын хөндлөн холбох хэрэгслүүд нь голчлон зэвэрдэггүй ган хоолойд ашиглах зориулалттай.Гэсэн хэдий ч тэдгээрийг найдвартай холболтыг хангахын тулд гагнуурын зохих журам, үе мөчний бэлтгэлийг дагаж мөрдсөн тохиолдолд нүүрстөрөгч эсвэл хайлшны ган зэрэг бусад тохирох хоолойн материалд ашиглаж болно.

    9. Ямар үйлдвэрүүд ASMEB 16.5 зэвэрдэггүй ган тулгаа гагнуурын хөндлөн хоолойн холбох хэрэгслийг ихэвчлэн ашигладаг вэ?
    ASMEB 16.5 зэвэрдэггүй ган тулгаа гагнуурын хоолойн холбох загалмай нь газрын тос, хий, химийн боловсруулалт, нефть химийн, эрчим хүчний үйлдвэрлэл, ус цэвэршүүлэх, эм зүй, хоол хүнс, ундаа гэх мэт төрөл бүрийн салбарт өргөн хэрэглэгддэг. Эдгээр нь найдвартай, гоожих шаардлагатай хэрэглээнд тохиромжтой. -загалмай хэлбэртэй тохиргоонд баталгаатай холболт.

    10. ASMEB 16.5 зэвэрдэггүй ган тулгаа гагнасан хоолойн холбох хэрэгслийн хөндлөн огтлолыг өөрчилж болох уу?
    Тийм ээ, ASMEB 16.5 зэвэрдэггүй ган тулгаа гагнуурын хөндлөн холбох хэрэгслийг тусгай шаардлагад нийцүүлэн өөрчилж болно.Тохируулах сонголтууд нь өвөрмөц хэмжээсүүд, материалын үзүүлэлтүүд, гадаргуугийн өнгөлгөө эсвэл хэрэглээний хэрэгцээнд үндэслэн нэмэлт функцуудыг агуулж болно.Хувь хүний ​​​​шийдвэр гаргахын тулд үйлдвэрлэгч эсвэл нийлүүлэгчтэй зөвлөлдөхийг зөвлөж байна.
