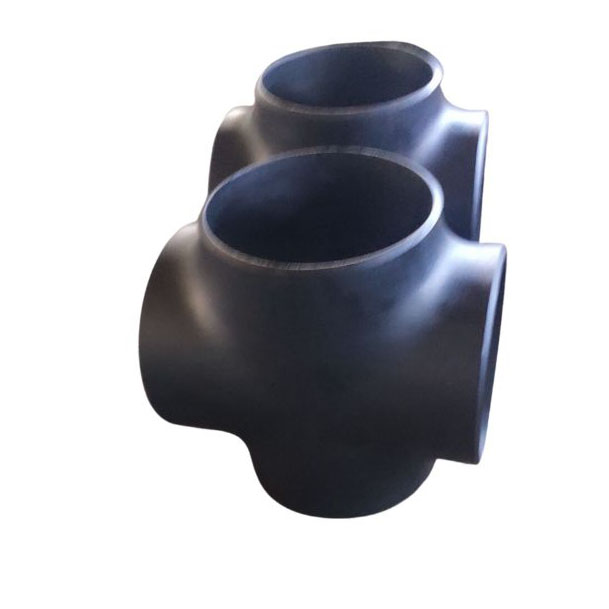

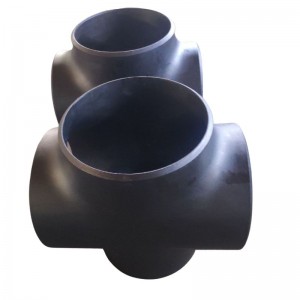

ASME B16.9 A105 A234WPB Нүүрстөрөгчийн ган тулгасан гагнуурын тэгш хоолойн хөндлөн огтлол

Товч тайлбар:

Техник: халуун даралт
Холболт: Гагнуур
Дүрс: Тэнцүү
Толгойн код: дугуй
Хэмжээ: 1/2" хүртэл 110"
Ханын зузаан: SCH20-SCH XXS
Стандарт: ASTM DIN EN BS JIS GOST гэх мэт.
Нэр: Нүүрстөрөгчийн ган тулгасан гагнуурын оёдолгүй sch40 тэгш хоолойн хөндлөн огтлол
Гадаргуугийн боловсруулалт: хар будаг, зэврэлтийн эсрэг тос, элсний тэсрэлт
төрөл: загалмай
Төгсгөл: налуу төгсгөл ANSI B16.25

Нэр:Нүүрстөрөгчийн ган тулгасан гагнуурын оёдолгүй sch40 тэгш хоолойн хөндлөн огтлол

Хэмжээ:1/2" хүртэл 110"

Бидэнд имэйл илгээх PDF хэлбэрээр татаж авах

Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл

Хоолойн холбох хэрэгслийн нийтлэг хэрэглээ

БҮТЭЭГДЭХҮҮНИЙ ПАРАМЕТРҮҮД

Бүтээгдэхүүний нэр	Хоолойн хөндлөн огтлол
Хэмжээ	1/2"-24" оёдолгүй, 26"-110" гагнасан
Стандарт	ANSI B16.9, EN10253-2, DIN2615, GOST17376, JIS B2313, MSS SP 75 гэх мэт.
Ханын зузаан	БЗХӨ, XS, XXS, SCH20,SCH30,SCH40, SCH60, SCH80, SCH160, XXS гэх мэт
Төрөл	тэнцүү/шулуун, тэгш бус/багасгасан/багасгасан
Төгсгөл	Налуу төгсгөл/BE/өгзөгтэй
Гадаргуу	байгалийн өнгө, лак, хар зураг, зэвний эсрэг тос гэх мэт.
Материал	Нүүрстөрөгчийн ган:A234WPB, A420 WPL6 St37,St45, E24, A42CP, 16Mn, Q345, P245GH,P235GH, P265GH, P280GH, P295GH, P355GH гэх мэт.
	Хоолойн ган:ASTM 860 WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 гэх мэт.
	Cr-Mo хайлшин ган:A234 WP11,WP22,WP5,WP9,WP91, 10CrMo9-10, 16Mo3 гэх мэт.
Аппликейшн	Нефть химийн үйлдвэр; агаарын тээвэр болон сансар судлалын үйлдвэр; эмийн үйлдвэр, хийн яндан; цахилгаан станц; хөлөг онгоцны үйлдвэрлэл; ус цэвэршүүлэх гэх мэт.
Давуу талууд	бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай

ЗАГВАР ТАНИЛЦУУЛГА

Хоолойн хөндлөн огтлол нь гол шугамтай холбогдсон хэсэгт 90° өнцгөөр байрлах хоёр гарцтай Т хэлбэртэй хоолойн холбох хэрэгслийн нэг төрөл юм. Энэ нь хажуугийн гарцтай богино хоолой юм. Хоолойн холбогчийг шугамтай тэгш өнцгөөр хоолойтой холбоход ашигладаг. Хоолойн холбогчийг хоолойн холбох хэрэгсэл болгон өргөн ашигладаг. Тэдгээрийг янз бүрийн материалаар хийсэн бөгөөд янз бүрийн хэмжээ, өнгөлгөөтэй байдаг. Хоолойн холбогчийг хоёр фазын шингэний хольцыг дамжуулах хоолойн сүлжээнд өргөн ашигладаг.

ХӨНДЛӨН ТӨРӨЛ

Ижил хэмжээтэй нүхтэй шулуун хоолойтой тийнүүд байдаг.
Бууруулах хоолойн тройникууд нь өөр өөр хэмжээтэй нэг нүхтэй, ижил хэмжээтэй хоёр нүхтэй байдаг.

ASME B16.9 ШУЛУУН TEES-ИЙН ХЭМЖЭЭНИЙ ХҮЛЭЭЛЗЭХ ХЭМЖЭЭ

Хоолойн нэрлэсэн хэмжээ	1/2-оос 2.1/2 хүртэл	3-аас 3.1/2 хүртэл	4	5-8	10-18	20-24	26-30	32-48
Гаднах диаграмм Бевел (D) дээр	+1.6 -0.8	1.6	1.6	+2.4 -1.6	+4 -3.2	+6.4 -4.8	+6.4 -4.8	+6.4 -4.8
Төгсгөлд нь дотор талын диаграмм	0.8	1.6	1.6	1.6	3.2	4.8	+6.4 -4.8	+6.4 -4.8
Төвөөс төгсгөл хүртэл (C / M)	2	2	2	2	2	2	3	5
Wall Thk (t)	Нэрлэсэн ханын зузааны 87.5%-иас багагүй байна

Хэмжээст хүлцэл нь өөрөөр заагаагүй бол миллиметрээр өгөгдсөн бөгөөд тэмдэглэснээс бусад тохиолдолд ±-тай тэнцүү байна.

ДУЛААН БОЛОВСРУУЛАЛТ

1. Дээжийн түүхий эдийг хянахын тулд хадгална уу.
2. Дулааны боловсруулалтыг стандартын дагуу хатуу зохицуулна.

Тэмдэглэгээ

Төрөл бүрийн тэмдэглэгээний ажил, муруй, будах, шошголох боломжтой. Эсвэл таны хүсэлтээр. Бид таны ЛОГО тэмдэглэгээг хүлээн авна.

ДЭЛГЭРЭНГҮЙ ЗУРАГ

1. ANSI B16.25 стандартын дагуу налуу үзүүр.

2. Эхлээд элс цацаж, дараа нь төгс будах ажил. Мөн лакаар будаж болно

3. Ламинат болон хагаралгүй

4. Гагнуурын засваргүйгээр

ШАЛГАЛТ

1. Хэмжээний хэмжилтүүд, бүгд стандарт хүлцлийн хүрээнд.

2. Зузаан хүлцэл: +/- 12.5%, эсвэл таны хүсэлтээр

3. PMI

4. MT, UT, PT, рентген шинжилгээ

5. Гуравдагч этгээдийн шалгалтыг хүлээн авах

6. MTC, EN10204 3.1/3.2 гэрчилгээг нийлүүлэх

01905081832315

САВ БАГЛАА, ТЭЭВЭРЛЭЛТ

1. ISPM15-ын дагуу фанер хайрцаг эсвэл фанер тавиураар савласан

2. Бид багц бүрт сав баглаа боодлын жагсаалтыг оруулна

3. Бид багц бүр дээр тээврийн тэмдэглэгээ хийнэ. Тэмдэглэгээний үгсийг таны хүсэлтээр оруулна.

4. Бүх модон сав баглаа боодлын материалууд нь утаагаар хоргүй

Түгээмэл асуултууд

1. ASME B16.9 гэж юу вэ?

ASME B16.9 нь Америкийн Механик Инженерүүдийн Нийгэмлэг (ASME)-ээс боловсруулсан бөгөөд үйлдвэрт үйлдвэрлэсэн хуурамч өгзөг гагнуурын холбох хэрэгслийг хамардаг. Энэ нь янз бүрийн төрлийн өгзөг гагнуурын холбох хэрэгслийн хэмжээс, хүлцэл болон материалын үзүүлэлтүүдийг өгдөг.

2. A105 гэж юу вэ?

A105 нь даралтын савны эд ангиудад ашигладаг нүүрстөрөгчийн гангийн давтан үйлдвэрлэлийн тодорхойлолт юм. Энэ нь даралтын системд хүрээлэн буй орчин болон өндөр температурын үйлчилгээнд зориулсан давтан нүүрстөрөгчийн ган хоолойн эд ангиудыг хамардаг.

3. A234WPB гэж юу вэ?

A234WPB нь дунд болон өндөр температурт ашиглагддаг нүүрстөрөгч болон хайлшин ган хоолойн холбох хэрэгслийн тодорхойлолт юм. Эдгээр холбох хэрэгслийг оёдолгүй эсвэл гагнасан барилгын аргаар үйлдвэрлэдэг бөгөөд ихэвчлэн хоолойн системд ашигладаг.

4. Өгзөгийг гагнасан тэнцүү диаметртэй загалмай гэж юу вэ?

Тэнцүү диаметртэй хөндлөн гагнуур нь хоолойн системд салаалсан холболт хийхэд ашигладаг хоолойн холбох хэрэгсэл юм. Энэ нь ижил хэмжээтэй дөрвөн нүхтэй, нэг орц, гурван гарцтай, хөндлөн хэлбэртэй. Энэ нь шингэнийг өөр өөр чиглэлд урсгах боломжийг олгодог бөгөөд ихэвчлэн огтлолцсон хоолойд ашиглагддаг.

5. ASME B16.9 A105 A234WPB нүүрстөрөгчийн ган тулгасыг тэнцүү диаметртэй хөндлөн огтлолтой гагнасан бүтцийн материал юу вэ?

ASME B16.9 A105 A234WPB нүүрстөрөгчийн ган тулгасан гагнуурын тэнцүү диаметртэй хөндлөн огтлол нь нүүрстөрөгчийн ган материалаар хийгдсэн бөгөөд ялангуяа давталтын хэсгүүд нь A105, хоолойн холбох хэрэгслүүд нь A234WPB юм. Эдгээр материалууд нь бат бөх, удаан эдэлгээтэй, зэврэлтэнд тэсвэртэй гэдгээрээ алдартай.

6. ASME B16.9 A105 A234WPB нүүрстөрөгчийн ган өгзөгний гагнуурын тэнцүү диаметртэй хөндлөн огтлолын ямар хэмжээнүүд байдаг вэ?

ASME B16.9 A105 A234WPB Нүүрстөрөгчийн ган тулгасан гагнуурын тэгш диаметртэй загалмайнууд нь жижигээс том диаметр хүртэл янз бүрийн хэмжээтэй байдаг. Тодорхой хэмжээсүүд нь хоолойн системийн шаардлагаас хамаардаг бөгөөд тохируулан өөрчилж болно.

7. ASME B16.9 A105 A234WPB нүүрстөрөгчийн ган тулгаж гагнасан тэнцүү диаметртэй хөндлөн огтлолын даралтын үнэлгээ хэд вэ?

ASME B16.9 A105 A234WPB Нүүрстөрөгчийн гангийн өгзөгний гагнуурын тэнцүү диаметртэй хөндлөн огтлолын даралтын үзүүлэлтүүд хэмжээ, материал болон температурын нөхцлөөс хамааран өөр өөр байдаг. Эдгээр даралтын үзүүлэлтүүдийг ASME B16.9 стандартад заасан бөгөөд аюулгүй, найдвартай ажиллагааг хангахын тулд дагаж мөрдөх ёстой.

8. ASME B16.9 A105 A234WPB нүүрстөрөгчийн гангийн өгзөгний гагнуурын тэнцүү диаметртэй хөндлөн огтлолыг өндөр ба нам температурын аль алинд нь ашиглаж болох уу?

Тийм ээ, ASME B16.9 A105 A234WPB нүүрстөрөгчийн ган тулгасан гагнуурын тэнцүү диаметртэй хөндлөн огтлолыг өндөр ба нам температурын аль алинд нь ашиглах боломжтой. Гэсэн хэдий ч тохирох материалыг сонгож, дизайны температур ба даралтын шаардлагыг хангаж байгаа эсэхийг шалгах нь чухал юм.

9. ASME B16.9 A105 A234WPB нүүрстөрөгчийн гангийн өгзөг нь тэнцүү диаметртэй хөндлөн огтлолтой гагнуурын зэврэлттэй орчинд тохиромжтой юу?

ASME B16.9 A105 A234WPB нүүрстөрөгчийн ган тулгатай тэнцүү диаметртэй хөндлөн огтлолыг бага зэргийн зэврэлттэй орчинд ашиглаж болно. Гэсэн хэдий ч зэврэлт ихтэй орчинд дагалдах хэрэгслийн ашиглалтын хугацааг нэмэгдүүлэхийн тулд зэврэлтэнд тэсвэртэй материал ашиглах эсвэл нэмэлт хамгаалалтын бүрхүүл түрхэхийг зөвлөж байна.

10. ASME B16.9 A105 A234WPB нүүрстөрөгчийн ган тулгасан гагнуурын тэгш диаметртэй загалмайг өргөн ашигладаг уу?

Тийм ээ, ASME B16.9 A105 A234WPB Нүүрстөрөгчийн гангийн өгзөгтэй гагнуурын контурын загалмайг эрх бүхий үйлдвэрлэгчид, нийлүүлэгчид болон дистрибьютерүүдээс өргөнөөр худалдан авч болно. Чанарын стандарт болон техникийн үзүүлэлтүүдийг хангаж байгаа эсэхийг баталгаажуулахын тулд нэр хүндтэй эх үүсвэрээс худалдан авах нь чухал юм.
