ANSI DIN хуурамч Class150 зэвэрдэггүй ган гулсах фланц

Товч тайлбар:

Төрөл: Хоног дээр гулсдаг
Хэмжээ: 1/2"-250"
Нүүр: FF.RF.RTJ
Үйлдвэрлэлийн арга: Хуурамчаар хийх
Стандарт: ANSI B16.5, EN1092-1, SABA1123, JIS B2220, DIN, GOST, UNI, AS2129, API 6A гэх мэт.
Материал: Нүүрстөрөгчийн ган, Зэвэрдэггүй ган, Хоолойн ган, Cr-Mo хайлш
Ansi B16.5 гулсах фланц

Гадаргуугийн боловсруулалт:CNC машинаар хийсэн

Бидэнд имэйл илгээх PDF хэлбэрээр татаж авах

Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл

Бүтээгдэхүүний дэлгэрэнгүй шоу

Тэмдэглэгээ ба сав баглаа боодол

Шалгалт

Хамтын ажиллагааны тохиолдол

Хоолойн холбох хэрэгслийн нийтлэг хэрэглээ

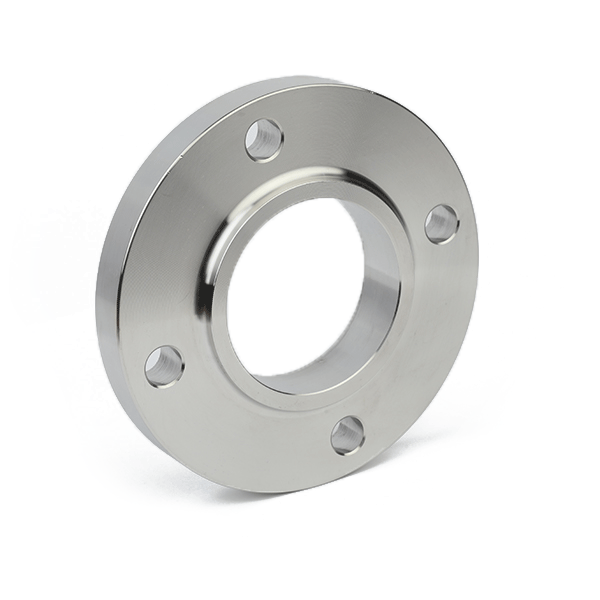

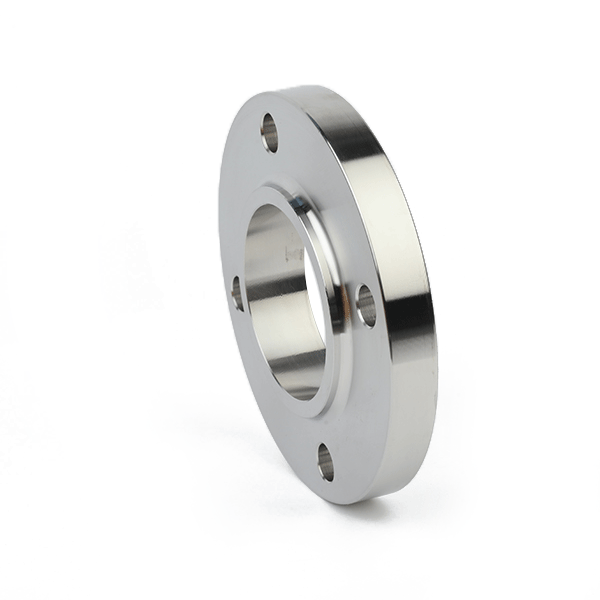

ANSI DIN хуурамч ангийн 150 зэвэрдэггүй ган гулсах фланц

Манай ANSI DIN ангийн 150 зэвэрдэггүй гангаар хийсэн гулсах фланцууд нь олон төрлийн үйлдвэрлэлийн зориулалттай зэврэлтээс хамгаалагдсан хоолойн холболтын дээд зэргийн стандартыг төлөөлдөг. ANSI/ASME B16.5 болон DIN EN 1092-1 стандартын дагуу өндөр зэрэглэлийн зэвэрдэггүй гангаар хийсэн эдгээр фланцууд нь онцгой бат бөх чанар, гоожихгүй гүйцэтгэл, дэлхийн хоолойн системтэй нийцтэй байдлыг санал болгодог. Гулсах загвар нь химийн боловсруулалт, хүнс, ундаа, эмийн болон далайн хэрэглээнд шаардлагатай бүтцийн бүрэн бүтэн байдлыг хадгалахын зэрэгцээ өртөг хэмнэлттэй суурилуулалтыг хангадаг.

Цутгамал эсвэл хавтангийн хувилбаруудтай харьцуулахад давтах үйл явц нь илүү сайн үр тарианы бүтэц, механик шинж чанарыг баталгаажуулдаг тул эдгээр фланцыг зэврэлттэй орчин, температурын хэлбэлзэл, даралтын хэлбэлзэл зэрэг шаардлагатай үйлчилгээнд тохиромжтой болгодог. 304, 316 болон дуплекс хайлш зэрэг янз бүрийн зэвэрдэггүй гангийн төрөлд байдаг эдгээр 150 ангиллын фланцууд нь түрэмгий орчинд найдвартай үйлчилгээ үзүүлэхийн зэрэгцээ суурилуулалт, засвар үйлчилгээний хялбар байдлыг санал болгодог. Эдгээр хоёр стандартын шаардлагад нийцсэн байдал нь тэдгээрийг дэлхийн зах зээлд зориулсан олон улсын төсөл, тоног төхөөрөмжийн олон талт бүрэлдэхүүн хэсэг болгодог.

ТОДОРХОЙЛОЛТ

Бүтээгдэхүүний нэр	Фланц дээр гулсдаг
Хэмжээ	1/2"-110"
Даралт	150#-2500#,PN0.6-PN400,5K-40K,API 2000-15000
Стандарт	ANSI B16.5, EN1092-1, SABA1123, JIS B2220, DIN, GOST, UNI, AS2129, API 6A гэх мэт.
Ханын зузаан	SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS гэх мэт.
Материал	Зэвэрдэггүй ган:A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571,1.4541, 254Mo гэх мэт.
	Нүүрстөрөгчийн ган:A105, A350LF2, S235Jr, S275Jr, St37, St45.8, A42CP, A48CP, E24, A515 Gr60, A515 Gr 70 гэх мэт.
	Хоёр талт зэвэрдэггүй ган:UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 гэх мэт.
	Хоолойн ган:A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 гэх мэт.
	Никель хайлш:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 гэх мэт.
	Cr-Mo хайлш:A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3,15Crmo гэх мэт.
Аппликейшн	Нефть химийн үйлдвэр, сансар судлалын үйлдвэр; эмийн үйлдвэр; хийн яндан; цахилгаан станц; хөлөг онгоцны үйлдвэрлэл; ус цэвэршүүлэх гэх мэт.
Давуу талууд	бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай

ХЭМЖЭЭНИЙ СТАНДАРТУУД

AMSE B 16.5-CZIT

EN1092--CZIT

JISB 2220 -CZIT

ҮЙЛДВЭРЛЭЛИЙН ДЭЛГЭРЭНГҮЙ ШОУ

1. Нүүр царай

Өргөгдсөн нүүр (RF), бүтэн нүүр (FF), цагираг хэлбэртэй холбоос (RTJ), ховил, хэл эсвэл захиалгаар хийж болно.

2. Төвтэй, хавтгай гагнууртай гулсах боломжтой. Мөн төвгүйгээр гулсах боломжтой.

3. CNC нарийн өнгөлгөөтэй

Гадна талын өнгөлгөө: Фланцын гадаргуу дээрх өнгөлгөөг Арифметик дундаж барзгаржилтын өндөр (AARH) гэж хэмждэг. Өнгөлгөөг ашигласан стандартаар тодорхойлно. Жишээлбэл, ANSI B16.5 нь 125AARH-500AARH (3.2Ra-аас 12.5Ra хүртэл) хүрээнд гадна талын өнгөлгөөг заадаг. Хүсэлтийн дагуу бусад өнгөлгөөг авах боломжтой, жишээлбэл, хамгийн ихдээ 1.6 Ra, 1.6/3.2 Ra, 3.2/6.3Ra эсвэл 6.3/12.5Ra. Хамгийн түгээмэл нь 3.2/6.3Ra хүрээ юм.

Тэмдэглэгээ ба сав баглаа боодол

• Давхарга бүр гадаргууг хамгаалахын тулд хуванцар хальс ашигладаг

• Бүх зэвэрдэггүй гангийн хувьд фанер хайрцагтай. Том хэмжээтэй нүүрстөрөгчийн фланцыг фанер тавиураар савладаг. Эсвэл захиалгаар савлаж болно.

• Тээвэрлэлтийн тэмдэг хүсэлтийн дагуу хийж болно

• Бүтээгдэхүүн дээрх тэмдэглэгээг сийлбэрлэх эсвэл хэвлэх боломжтой. OEM хүлээн авна.

ШАЛГАЛТ

• UT шинжилгээ

• Физик дасгалын тест

• MT шалгалт

• Хэмжээний туршилт

Хүргэлтийн өмнө манай Чанарын хяналтын баг NDT туршилт болон хэмжээсийн үзлэгийг зохион байгуулна. Мөн TPI (гуравдагч талын үзлэг)-ийг хүлээн авна.

ХАМТЫН АЖИЛЛАГААНЫ ТОХИОЛДОЛ

Тайландын төсөл болох Хотын инженерчлэлд 24 инчийн гулсах фланцыг ашиглаж байна.

Өмнөх: DIN ANSI 150LB PN16 зэвэрдэггүй ган 304 316 316L хуурамч хавтан фланц

Дараагийнх нь: ANSI B16.5 хуурамч зэвэрдэггүй ган залгуур гагнуурын фланц

Бүтээгдэхүүний дэлгэрэнгүй шоу

1. Нүүр царай

Өргөгдсөн нүүр (RF), бүтэн нүүр (FF), цагираг хэлбэртэй холбоос (RTJ), ховил, хэл эсвэл захиалгаар хийж болно.

2. Төвтэй, хавтгай гагнууртай гулсах боломжтой. Мөн төвгүйгээр гулсах боломжтой.

3. CNC нарийн өнгөлгөөтэй

Тэмдэглэгээ ба савлагаа

• Давхарга бүр гадаргууг хамгаалахын тулд хуванцар хальс ашигладаг

• Тээвэрлэлтийн тэмдэг хүсэлтийн дагуу хийж болно

• Бүтээгдэхүүн дээрх тэмдэглэгээг сийлбэрлэх эсвэл хэвлэх боломжтой. OEM хүлээн авна.

Шалгалт

• UT шинжилгээ

• Физик дасгалын тест

• MT шалгалт

• Хэмжээний туршилт

Хамтын ажиллагааны тохиолдол

Тайландын төсөл болох Хотын инженерчлэлд 24 инчийн гулсах фланцыг ашиглаж байна.

Хоолойн холбох хэрэгсэл нь дамжуулах хоолойн системийн чухал бүрэлдэхүүн хэсэг бөгөөд холболт, дахин чиглүүлэлт, чиглэлийг өөрчлөх, хэмжээг өөрчлөх, битүүмжлэх эсвэл шингэний урсгалыг хянах зорилгоор ашиглагддаг. Эдгээрийг барилга, аж үйлдвэр, эрчим хүч, хотын үйлчилгээ зэрэг салбарт өргөн ашигладаг.

Гол функцууд:Энэ нь хоолой холбох, урсгалын чиглэлийг өөрчлөх, урсгалыг хуваах, нэгтгэх, хоолойн диаметрийг тохируулах, хоолойг битүүмжлэх, хянах, зохицуулах зэрэг функцийг гүйцэтгэж чадна.

Хэрэглээний хүрээ:

Барилгын усан хангамж ба ус зайлуулах хоолой:Усны хоолойн сүлжээнд PVC тохой болон PPR тригуудыг ашигладаг.
Аж үйлдвэрийн дамжуулах хоолой:Зэвэрдэггүй ган фланц болон хайлшин ган тохойг химийн бодис тээвэрлэхэд ашигладаг.
Эрчим хүчний тээвэрлэлт:Өндөр даралттай ган хоолойн холбох хэрэгслийг газрын тос, хийн хоолойд ашигладаг.
HVAC (Халаалт, агааржуулалт, агааржуулагч):Зэс хоолойн холбох хэрэгслийг хөргөлтийн хоолойг холбоход ашигладаг бөгөөд уян хатан холболтыг чичиргээг бууруулахад ашигладаг.
Хөдөө аж ахуйн усжуулалт:Хурдан холбогч нь шүршигч усалгааны системийг угсрах, задлах ажлыг хөнгөвчилдөг.
