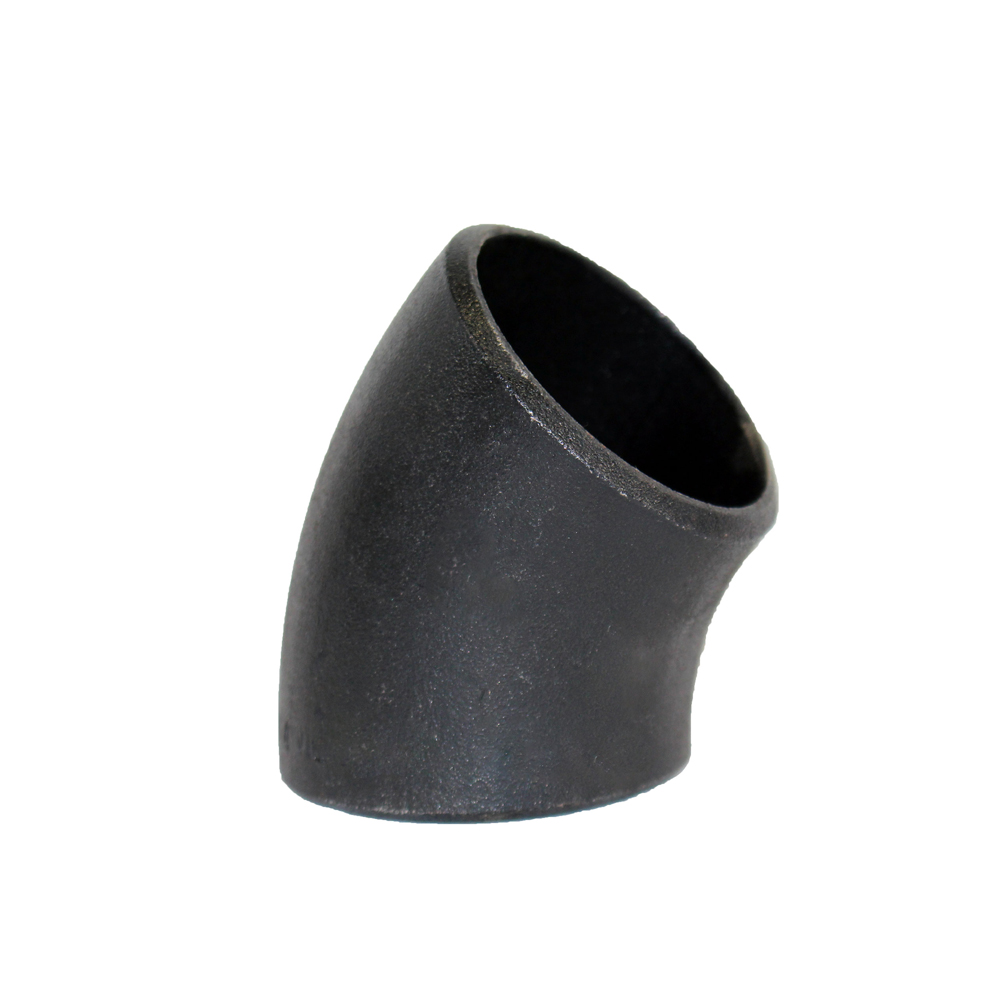

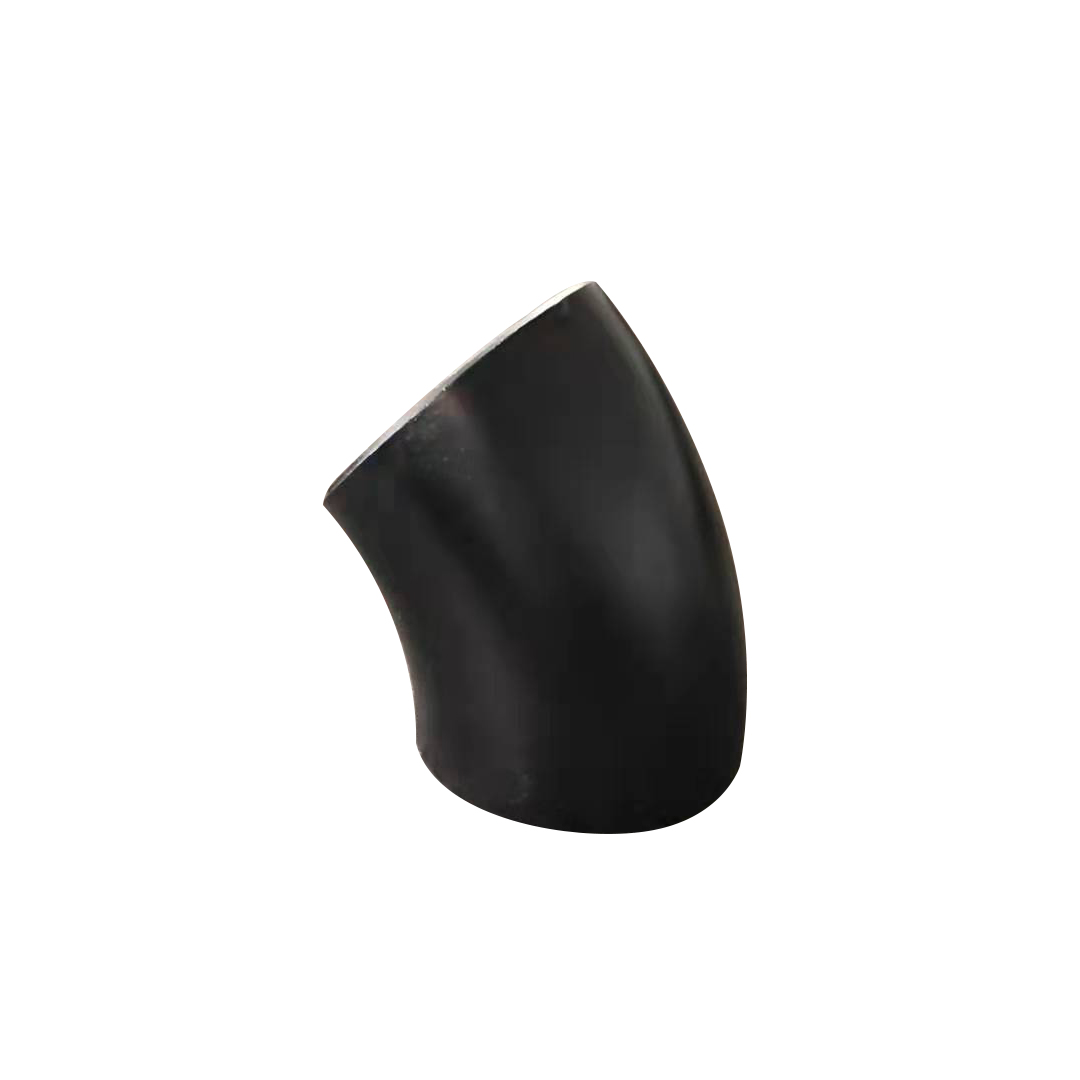

ANSI B16.9 Нүүрстөрөгчийн ган 45 градусын гагнуурын нугалж

ANSI B16.9 Нүүрстөрөгчийн ган 45 градусын гагнуурын гулзайлтын онцлох зураг
  • ANSI B16.9 Нүүрстөрөгчийн ган 45 градусын гагнуурын нугалж
  • ANSI B16.9 Нүүрстөрөгчийн ган 45 градусын гагнуурын нугалж

Товч тодорхойлолт:

Нэр: 45 градусын гагнуурын нугалал
Стандарт: ANSI B16.9
Зэрэг: 45 градус, 45д, 45 градус
Материал: ASTM A234WPB
Ханын зузаан: STD


  • Радиус:LR(1.5D)
  • Өнгө:хар эсвэл лактай
  • Төгсгөл:налуу төгсгөл
    • PDF хэлбэрээр татаж авах

    Бүтээгдэхүүний дэлгэрэнгүй

    Дулааны эмчилгээ

    Тэмдэглэгээ

    Нарийвчилсан гэрэл зургууд

    Хяналт шалгалт

    Сав баглаа боодол, тээвэрлэлт

    БҮТЭЭГДЭХҮҮНИЙ ПАРАМЕТР

    Бүтээгдэхүүний нэр Хоолойн тохой
    Хэмжээ 1/2"-36" оёдолгүй тохой (SMLS тохой), 26"-110" оёдолтой гагнаж байна.Гаднах хамгийн том диаметр нь 4000 мм байж болно
    Стандарт ANSI B16.9, EN10253-2, DIN2605, GOST17375-2001, JIS B2313, MSS SP 75 гэх мэт.
    Ханын зузаан STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS гэх мэт.
    Зэрэг 30° 45° 60° 90° 180° гэх мэт
    Радиус LR/урт радиус/R=1.5D,SR/Богино радиус/R=1D
    Төгсгөл Налуу төгсгөл/BE/ тулга
    Гадаргуу байгалийн өнгө, лак, хар будаг, зэвний эсрэг тос гэх мэт.
    Материал Нүүрстөрөгчийн ган:A234WPB, A420 WPL6 St37, St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH, P295GH, P355GH гэх мэт.
      Дамжуулах хоолойн ган:ASTM 860 WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 гэх мэт.
      Cr-Mo хайлшин ган:A234 WP11, WP22, WP5, WP9, WP91, 10CrMo9-10, 16Mo3, 12crmov гэх мэт.
    Өргөдөл Нефть химийн үйлдвэр; нисэх, сансар судлалын үйлдвэр; эмийн үйлдвэр, хийн яндан;цахилгаан станц; хөлөг онгоцны барилга;ус цэвэрлэх гэх мэт.
    Давуу тал бэлэн нөөц, хурдан хүргэх хугацаа; бүх хэмжээтэй, захиалгат; өндөр чанартай

    ХООЛОЙН ХОЛБООС

    Тулгаа гагнасан хоолойн холбох хэрэгсэлд ган хоолойн тохой, ган хоолойн дэг, ган хоолой бууруулагч, ган хоолойн таг орно.Эдгээр бүх тулгаа гагнуурын хоолойн холбох хэрэгслүүдийг бид хамтдаа нийлүүлэх боломжтой, бид 20 гаруй жилийн үйлдвэрлэлийн туршлагатай.

    Хэрэв та бусад холбох хэрэгслийг сонирхож байгаа бол доорх линк дээр дарж дэлгэрэнгүй мэдээллийг шалгана уу.

     PIPE TEE                                ХООЛОЙГ БУУРАГЧ                            Хоолойн таг                                        ХООЛОЙН БУРУУ                                     ХУУРАМЧИЛСАН ХЭРЭГСЭЛ

    БӨГЗӨГИЙН ГАГНАСАН ХООЛОЙН ТОхой

    Ган хоолойн тохой нь шингэний урсгалын чиглэлийг өөрчлөх хоолойн системийн гол хэсэг юм.Энэ нь ижил эсвэл өөр нэрлэсэн диаметртэй хоёр хоолойг холбох, хоолойг 45 градус эсвэл 90 градусын тодорхой чиглэлд эргүүлэхэд ашигладаг.

    Аж үйлдвэрийн хоолойн тохойн хувьд ANSI B16.25-ын дагуу холбох төгсгөлийн төрөл нь тулгаа гагнуур юм.Тулгасан гагнуур нь тулгаа гагнуур, тулга, налуу төгсгөлийг дүрсэлж болно.BW

    тохойн төрөл

    Тохой нь чиглэлийн өнцөг, холболтын төрөл, урт ба радиус, материалын төрлөөс хамаарч өөр өөр байж болно.

    Чиглэлийн өнцгөөр ангилна

    Бидний мэдэж байгаагаар дамжуулах хоолойн шингэний чиглэлийн дагуу тохойг 45 градусын тохой, 90 градусын тохой, 180 градусын тохой гэх мэт янз бүрийн зэрэгт хувааж болно, энэ нь хамгийн түгээмэл градус юм.Мөн зарим тусгай шугам хоолойн хувьд 60 градус, 120 градус байдаг.

    45 градусын гагнуурын гулзайлтын хувьд мөн 45 градусын тохойг тодорхойлсон.

    Тохойн радиус гэж юу вэ

    Тохойн радиус нь муруйлтын радиусыг хэлнэ.Хэрэв радиус нь хоолойн диаметртэй ижил байвал түүнийг богино радиус тохой гэж нэрлэдэг бөгөөд үүнийг SR тохой гэж нэрлэдэг бөгөөд үүнийг ихэвчлэн нам даралт, бага хурдтай дамжуулах хоолойд ашигладаг.

    Хэрэв радиус нь хоолойн диаметрээс том бол R ≥ 1.5 диаметртэй бол бид үүнийг өндөр даралттай, өндөр урсгалтай дамжуулах хоолойд хэрэглэдэг урт радиус тохой (LR тохой) гэж нэрлэдэг.

    Хэрэв радиус 1.5D-ээс их байвал гулзайлтын нэрээр үргэлж нэрлэнэ.тохойн нугалах хоолойн холбох хэрэгсэл.2d тохой, 2d тохой, 3d тохой, 3d тохой гэх мэт.

    Материалаар нь ангилах

    Нүүрстөрөгчийн ган, мөн зөөлөн ган эсвэл хар ган гэж нэрлэдэг.ASTM A234 WPB гэх мэт

    Зэвэрдэггүй ган тохой хайж байгаа бол энэ холбоос дээр дарж дэлгэрэнгүй мэдээллийг авна уу:Зэвэрдэггүй ган тохой

    Хэлбэрийн төрөл

    Тэнцүү тохой эсвэл Reducing тохой байж болно

    Тохойн гадаргуу

    Элсний тэсрэлт

    Халуун хэлбэрт оруулсны дараа гадаргууг цэвэр, гөлгөр болгохын тулд элсний тэсэлгээг зохион байгуулдаг.

    Элсний дараа зэвэнд өртөхгүйн тулд хар будах юм уу зэвний эсрэг тос, халуун цайрдсан (HDG), эпокси, 3PE, арилсан гадаргуу гэх мэт. Энэ нь хэрэглэгчийн хүсэлтээс хамаарна.

    ДУЛААНЫ ЭМЧИЛГЭЭ

    1. Дээжийн түүхий эдийг ул мөр үлдээх.
    2. Дулааны боловсруулалтыг стандартын дагуу нарийн зохион байгуул.

    ТЭМДЭГЛЭЛТ

    Төрөл бүрийн тэмдэглэгээ хийх ажил нь муруй, будах, шошготой байж болно.Эсвэл таны хүсэлтээр.Бид таны ЛОГО тэмдэглэгээ хийхийг зөвшөөрч байна.

    5

    5

    ДЭЛГЭРЭНГҮЙ ЗУРАГ

    1. ANSI B16.25-ын дагуу налуу төгсгөл.

    2. Эхлээд элсний тэсэлгээ, дараа нь төгс будгийн ажил.Мөн лакаар будаж болно.

    3. Ламинжуулалт, хагарал байхгүй.

    4. Ямар ч гагнуурын засваргүйгээр.

    45 градусын гагнуурын гулзайлт

    ШАЛГАЛТ

    1. Хэмжээний хэмжилт, бүгд стандарт хүлцлийн хүрээнд.

    2. Зузаан хүлцэл:+/-12.5% ​​, эсвэл таны хүсэлтээр

    3. PMI

    4. MT, UT, рентген шинжилгээ

    5. Гуравдагч этгээдийн шалгалтыг хүлээн авах

    6. MTC, EN10204 3.1/3.2 гэрчилгээ нийлүүлнэ

    5

    5

    Сав баглаа боодол, тээвэрлэлт

    1. ISPM15-ын дагуу фанер хайрцаг эсвэл фанер тавиураар савласан

    2. Бид багц бүрт баглаа боодлын жагсаалтыг тавина

    3. Бид багц бүр дээр тээвэрлэлтийн тэмдэглэгээ хийнэ.Тэмдэглэгээний үгс таны хүсэлтээр байна.

    4. Бүх модон савлагаатай материалууд нь утаагүй байдаг

    Түгээмэл асуултууд

    1. ANSI B16.9 нүүрстөрөгчийн ган 45 градусын гагнуурын тохой гэж юу вэ?
    - ANSI B16.9 Нүүрстөрөгчийн ган 45 градусын гагнуурын тохой нь хоолойн чиглэлийг 45 градусаар өөрчлөх боломжийг олгодог хоолойн холбох хэрэгсэл юм.Энэ нь шингэний жигд урсгалыг хангах, үймээн самууныг багасгах зорилготой юм.

    2. ANSI B16.9 нүүрстөрөгчийн ган 45 градусын тохой хоолойг үйлдвэрлэхэд ямар материал ашигладаг вэ?
    - ANSI B16.9 Нүүрстөрөгчийн ган 45 градусын тохой нь бат бөх, зэврэлтэнд тэсвэртэй байхын тулд өндөр чанарын нүүрстөрөгчийн ган материалаар хийгдсэн.

    3. ANSI B16.9 нүүрстөрөгчийн ган 45 градусын тохой хоолойг ашиглах нь ямар давуу талтай вэ?
    - Эдгээр гагнуурын тохойнууд нь маш сайн бат бөх бөгөөд өндөр даралтын орчинд тэсвэрлэх чадвартай.
    - Эдгээр нь гөлгөр шилжилтийг хангаж, хоолойн ачааллыг бууруулж, гоожих, гэмтэхээс сэргийлдэг.
    - Тэдгээрийг суулгахад хялбар бөгөөд сантехникийн засварыг үр дүнтэй, хүндрэлгүйгээр хийх боломжийг олгодог.

    4. ANSI B16.9 нүүрстөрөгчийн ган 45 градусын гагнуурын тохойг хэрхэн хийдэг вэ?
    - ANSI B16.9 Нүүрстөрөгчийн ган 45 градусын гагнаж гулзайлт нь халуун нугалах гэж нэрлэгддэг процессыг ашиглан үйлдвэрлэгддэг бөгөөд нүүрстөрөгчийн ган хоолойг хүссэн өнцгөөр нь халааж нугалахад тусгай тоног төхөөрөмж ашигладаг.

    5. ANSI B16.9 нүүрстөрөгчийн ган 45 градусын гагнасан тохойн нийтлэг хэмжээ нь юу вэ?
    - ANSI B16.9 Нүүрстөрөгчийн ган 45 градусын гагнуурын тохойнууд нь хоолойн өөр өөр шаардлагыг хангахын тулд 1/2"-аас 48" хүртэл янз бүрийн хэмжээтэй байдаг.

    6. ANSI B16.9 нүүрстөрөгчийн ган 45 градусын тохойг шингэн болон хий дамжуулах хоолойд ашиглаж болох уу?
    - Тийм ээ, эдгээр гагнуурын тохойнууд нь урсгалын чиглэлийг найдвартай, үр ашигтайгаар өөрчлөх боломжийг олгодог тул шингэн ба хийн хоолойд тохиромжтой.

    7. ANSI B16.9 Нүүрстөрөгчийн ган 45 градусын гулзайлтын хоолой нь бусад хоолойн холбох хэрэгслүүдтэй нийцдэг үү?
    - Тийм ээ, эдгээр гагнуурын тохойнууд нь бусад ANSI B16.9 стандарт хоолойн холбох хэрэгслүүдтэй нийцэж, одоо байгаа хоолойн системд саадгүй нэгтгэх зориулалттай.

    8. ANSI B16.9 нүүрстөрөгчийн ган 45 градусын гагнасан тохой нь ямар салбарын стандартад нийцдэг вэ?
    - ANSI B16.9 нүүрстөрөгчийн ган 45 градусын гагнуурын тохой нь түүний чанар, найдвартай байдлыг хангах үүднээс Америкийн Үндэсний Стандартын Институтээс (ANSI) тогтоосон стандартыг хангасан.

    9. ANSI B16.9 нүүрстөрөгчийн ган 45 градусын гагнуурын тохойг тодорхой шаардлагын дагуу өөрчилж болох уу?
    - Тийм ээ, эдгээр гагнуурын тохойнуудыг янз бүрийн өнцөг, хэмжээ, материалын сонголт зэрэг төслийн тодорхой шаардлагад нийцүүлэн өөрчилж, янз бүрийн хэрэглээнд тохирсон шийдлийг хангах боломжтой.

    10. ANSI B16.9 нүүрстөрөгчийн ган 45 градусын тохой хоолойг хаанаас худалдаж авах вэ?
    - ANSI B16.9 Нүүрстөрөгчийн ган 45 градусын гагнасан тохойг янз бүрийн ханган нийлүүлэгч, үйлдвэрлэгчээс онлайнаар болон орон нутгийн дилерүүдээр дамжуулан авах боломжтой.Чанартай бүтээгдэхүүн гаргахын тулд найдвартай ханган нийлүүлэгчийг судалж, сонгохыг зөвлөж байна.
