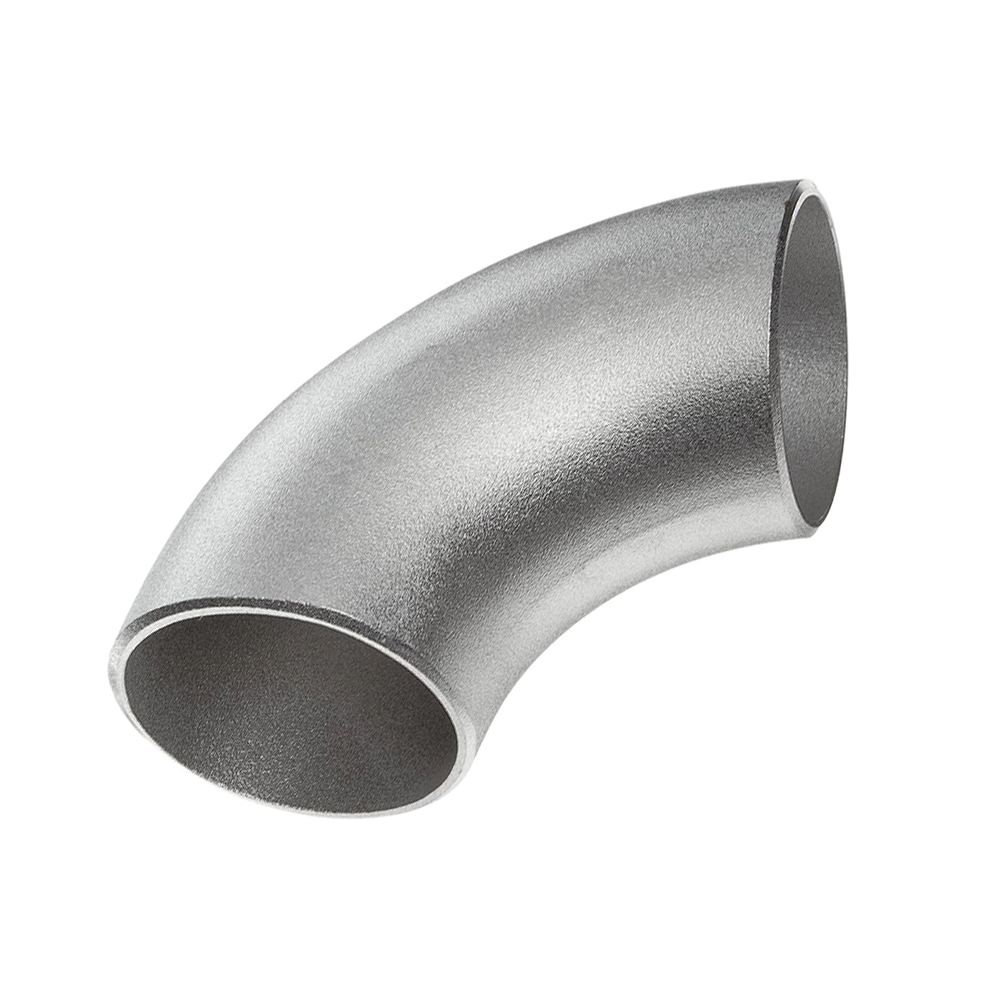

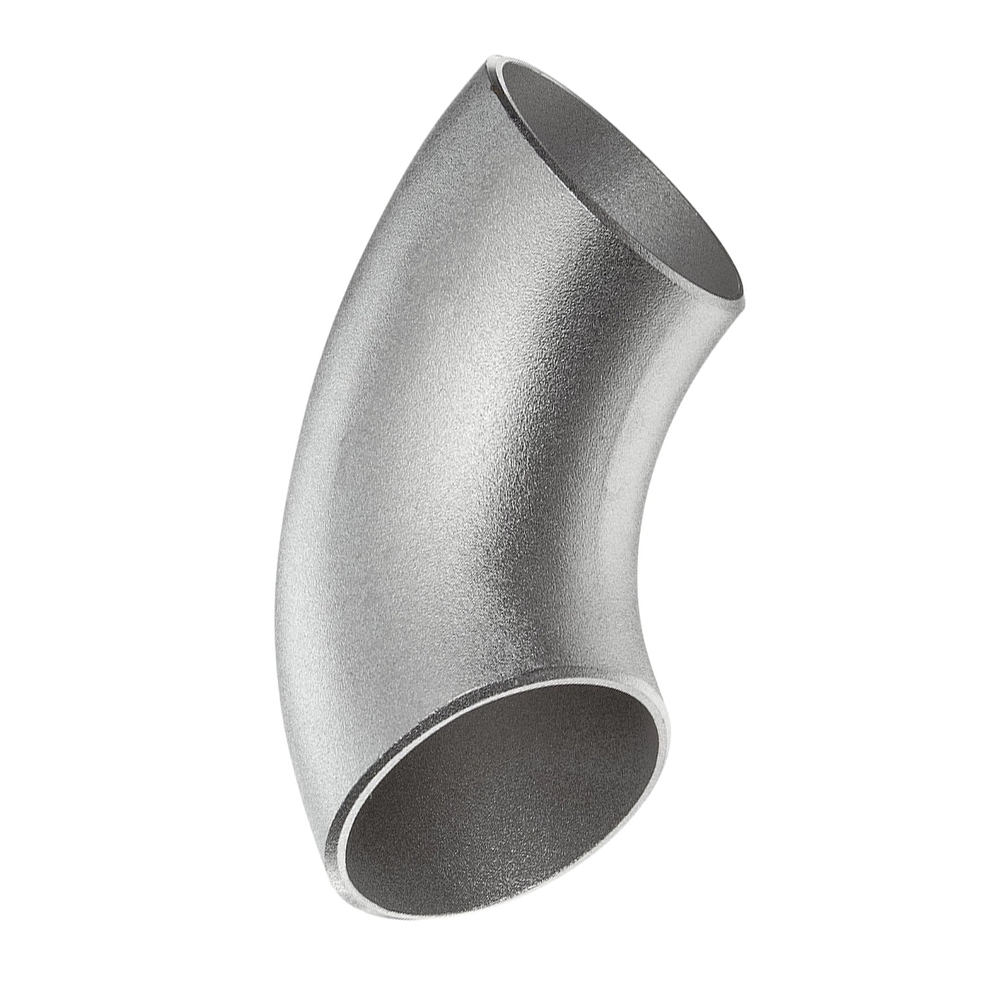

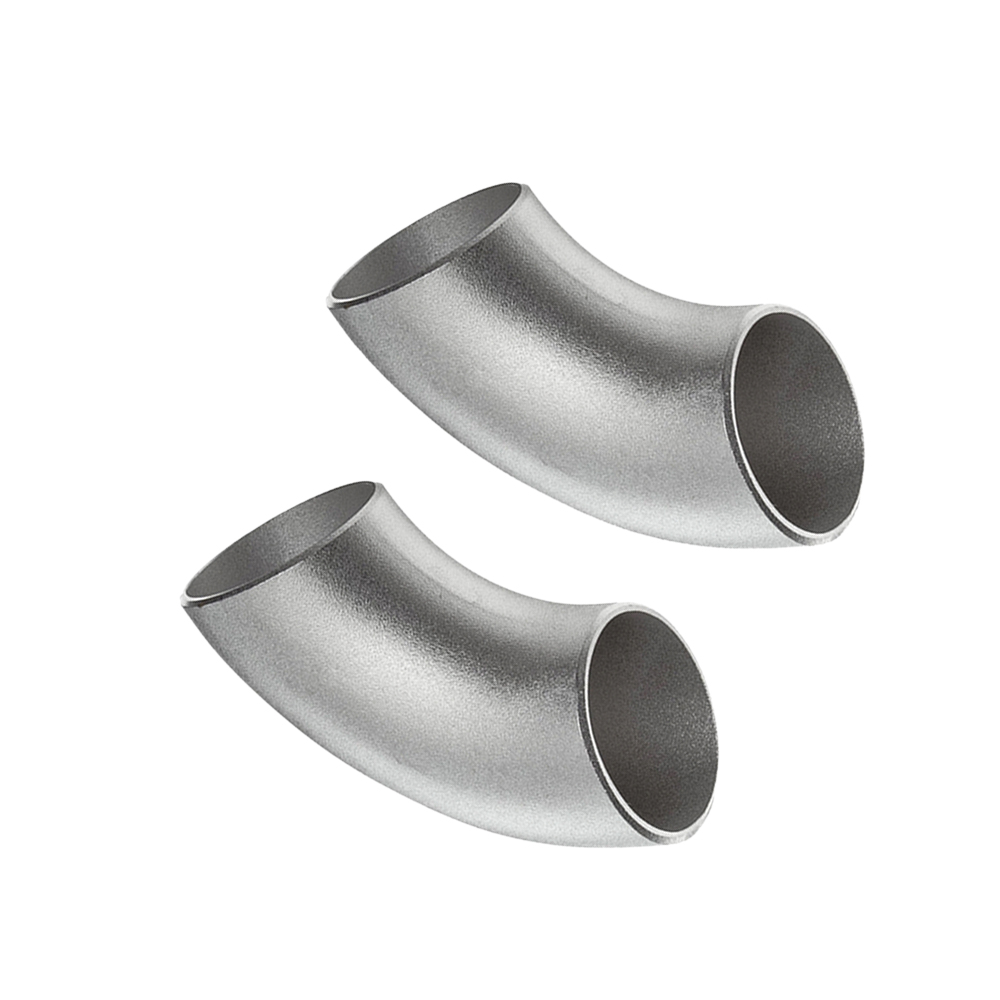

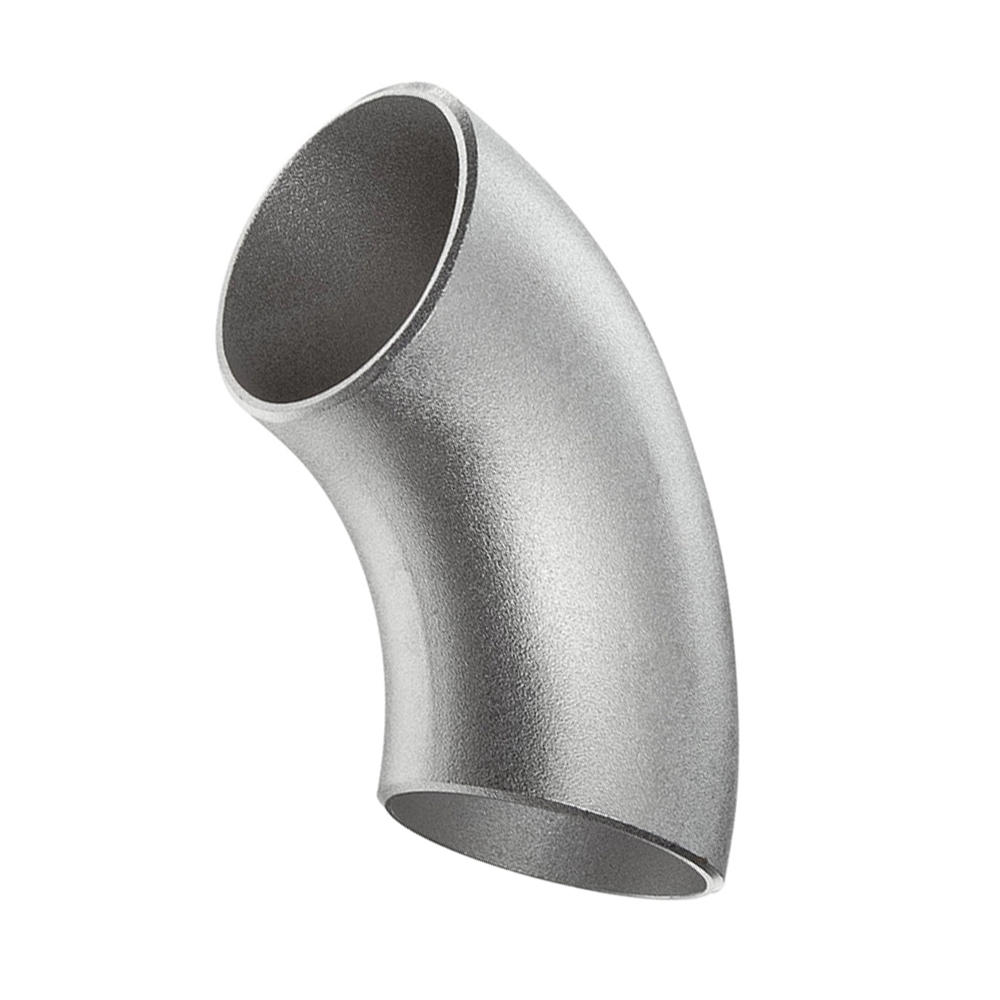

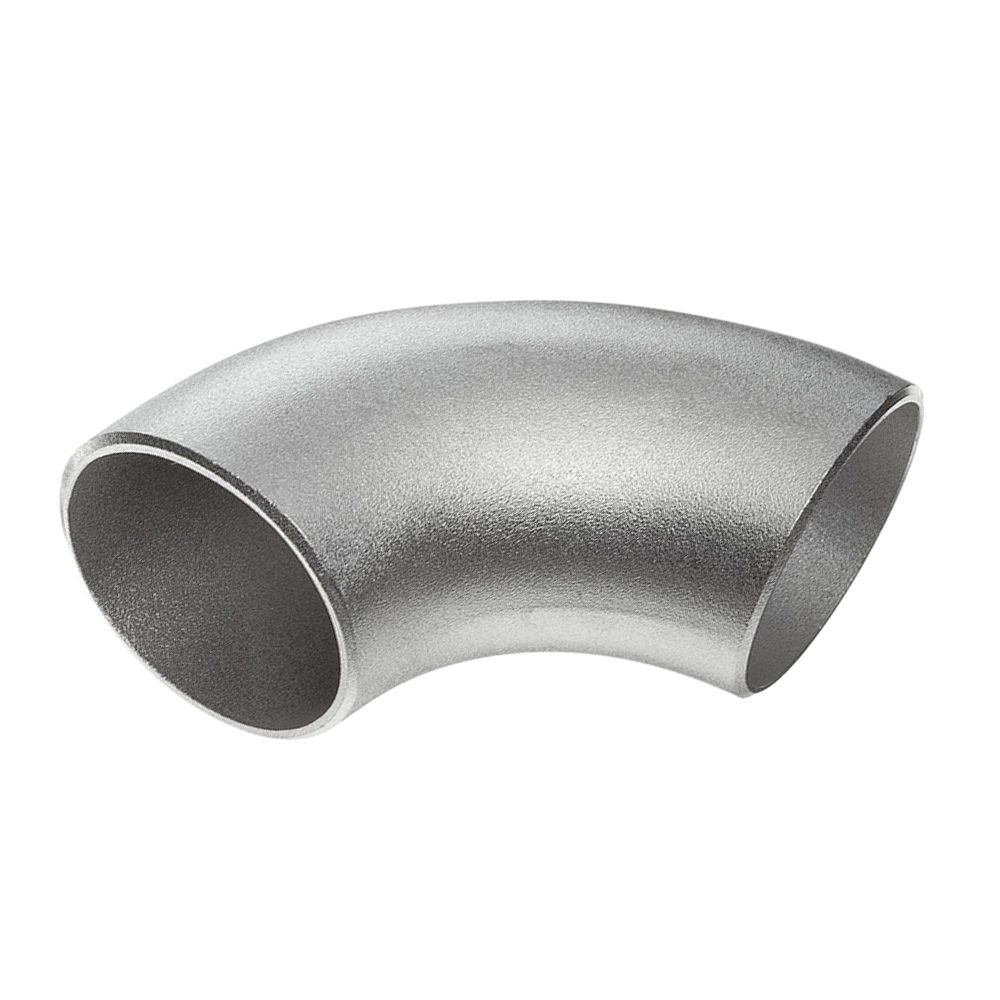

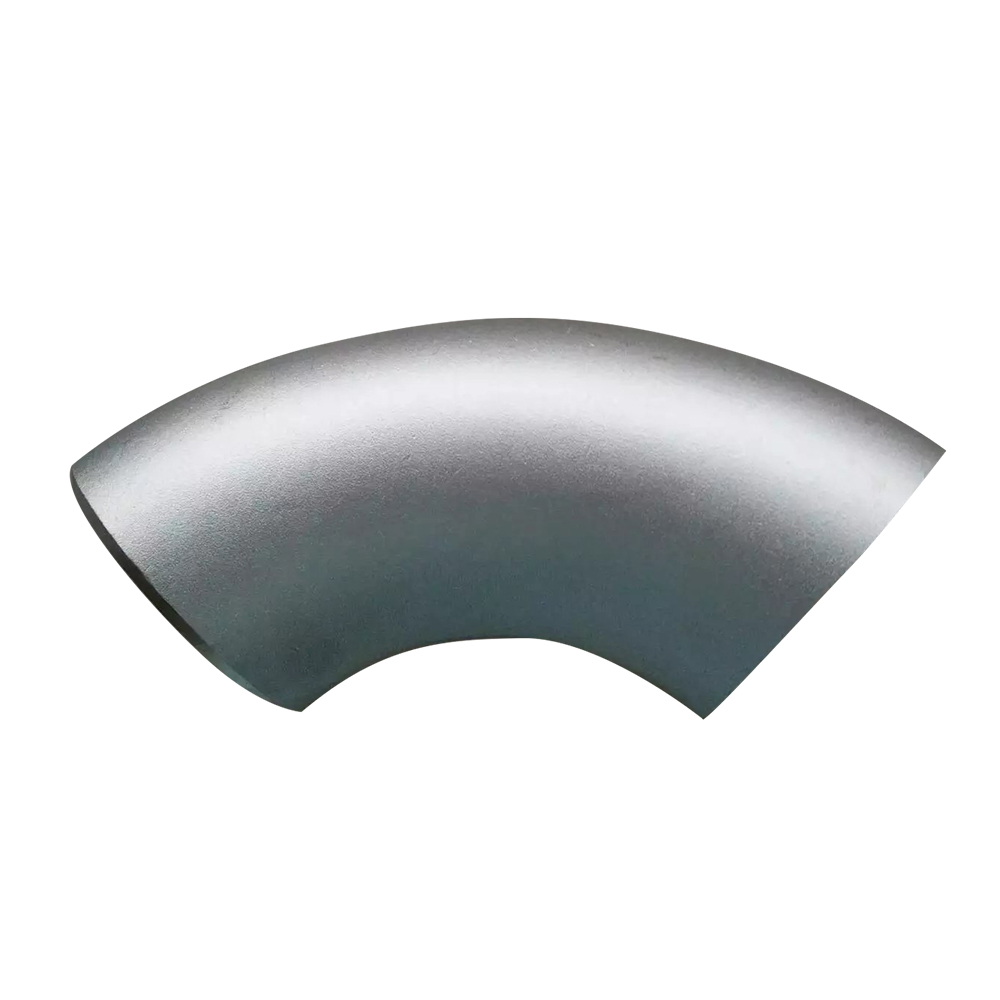

304 304L 321 316 316L зэвэрдэггүй ган 90 градусын тулгасан гагнуурын хоолой тохой

304 304L 321 316 316L зэвэрдэггүй ган 90 градусын өгзөг гагнуурын хоолой тохой Онцлох зураг

Товч тайлбар:

Нэр: Хоолойн Rlbow
Хэмжээ: 1/2"-110"
Стандарт: ANSI B16.9, EN10253-2, DIN2615, GOST17376, JIS B2313, MSS SP 75 гэх мэт.
Тохой: 30° 45° 60° 90° 180° гэх мэт
Материал: Зэвэрдэггүй ган, Хоёр талт зэвэрдэггүй ган, Никель хайлш.
Ханын зузаан: SCH5S, SCH10, SCH10S,STD, XS, SCH40S, SCH80S, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS, захиалгаар хийсэн гэх мэт.

Гадаргуугийн боловсруулалт:элсээр цацах, өнхрүүлэн цацах, даршилсан эсвэл өнгөлсөн

Төгсгөл:ANSI B16.25 налуу үзүүр

Үйлдвэрлэлийн үйл явц:оёдолгүй эсвэл гагнасан

Бидэнд имэйл илгээх PDF хэлбэрээр татаж авах

Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл

Хоолойн холбох хэрэгслийн нийтлэг хэрэглээ

БҮТЭЭГДЭХҮҮНИЙ ПАРАМЕТРҮҮД

Бүтээгдэхүүний нэр	Хоолойн тохой
Хэмжээ	1/2"-36" оёдолгүй, 6"-110" оёдолтой гагнасан
Стандарт	ANSI B16.9, EN10253-4, DIN2605, GOST17375-2001, JIS B2313, MSS SP 75, стандарт бус гэх мэт.
Ханын зузаан	SCH5S, SCH10, SCH10S, БЗХӨ, XS, SCH40S, SCH80S, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS, захиалгаар хийсэн гэх мэт.
Зэрэг	30° 45° 60° 90° 180°, өөрчлөн тохируулсан гэх мэт
Радиус	LR/урт радиус/R=1.5D, SR/Богино радиус/R=1D эсвэл захиалгаар хийсэн
Төгсгөл	Налуу төгсгөл/BE/өгзөгтэй
Гадаргуу	даршилсан, элсээр өнгөлсөн, толин тусгал өнгөлгөө гэх мэт
Материал	Зэвэрдэггүй ган:A403 WP304/304L, A403 WP316/316L, A403 WP321, A403 WP310S, A403 WP347H, A403 WP316Ti, A403 WP317, 904L,1.4301,1.4307,1.4401,1.4571,1.4541, 254Mo гэх мэт.
	Хоёр талт зэвэрдэггүй ган:UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 гэх мэт.
	Никель хайлш:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 гэх мэт.
Аппликейшн	Нефть химийн үйлдвэр; агаарын тээвэр болон сансар судлалын үйлдвэр; эмийн үйлдвэр, хийн яндан; цахилгаан станц; хөлөг онгоцны үйлдвэрлэл; ус цэвэршүүлэх гэх мэт.
Давуу талууд	бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай

ЦАГААН ГАН ХООЛОЙН ТОХОЙ

Цагаан ган тохой нь зэвэрдэггүй ган тохой (ss тохой), супер дуплекс зэвэрдэггүй тохой болон никель хайлшин ган тохойг агуулдаг.

ТОХОЙН ТӨРӨЛ

Тохойг чиглэлийн өнцөг, холболтын төрөл, урт ба радиус, материалын төрөл, тэгш тохой эсвэл багасгах тохой зэргээс хамааруулан өөрчилж болно.

45/60/90/180 градусын тохой

Бидний мэдэж байгаагаар, дамжуулах хоолойн шингэний чиглэлээс хамааран тохойг 45 градус, 90 градус, 180 градус гэх мэт өөр өөр градусаар хувааж болох бөгөөд эдгээр нь хамгийн түгээмэл градус юм. Мөн зарим тусгай дамжуулах хоолойн хувьд 60 градус, 120 градус байдаг.

Тохойн радиус гэж юу вэ

Тохойн радиус нь муруйлтын радиусын дундаж утга юм. Хэрэв радиус нь хоолойн диаметртэй ижил байвал үүнийг богино радиустай тохой гэж нэрлэдэг бөгөөд үүнийг ихэвчлэн нам даралттай болон бага хурдтай хоолойн хувьд SR тохой гэж нэрлэдэг.

Хэрэв радиус нь хоолойн диаметрээс их бол R ≥ 1.5 диаметртэй бол бид үүнийг өндөр даралттай болон өндөр урсгалын хурдтай хоолойд хэрэглэдэг урт радиустай тохой (LR тохой) гэж нэрлэдэг.

Материалаар ангилах

Энд санал болгож буй зарим өрсөлдөх чадвартай материалыг танилцуулъя:

Зэвэрдэггүй ган тохой: Sus 304 sch10 тохой,316L 304 тохой 90 градусын урт радиустай тохой, 904L богино тохой

Хайлшин ган тохой: Hastelloy C 276 тохой, хайлшин 20 богино тохой

Супер дуплекс ган тохой: Uns31803 дуплекс зэвэрдэггүй ган 180 градусын тохой

ДЭЛГЭРЭНГҮЙ ЗУРАГ

1. ANSI B16.25 стандартын дагуу налуу үзүүр.

2. Элсээр өнгөлөхөөсөө өмнө эхлээд өнгөлж, дараа нь гадаргуу нь илүү жигд болно.

3. Ламинат болон хагаралгүй.

4. Гагнуурын ямар ч засвар хийлгүйгээр.

5. Гадаргуугийн боловсруулалтыг даршилсан, элсээр өнгөлсөн, царцсан өнгөлгөөтэй, толин тусгал өнгөлгөөтэй хийж болно. Мэдээж үнэ нь өөр өөр байдаг. Лавлагаа болгож хэлэхэд, элсээр өнгөлсөн гадаргуу нь хамгийн алдартай. Элсээр өнгөлсөн үнэ нь ихэнх үйлчлүүлэгчдэд тохиромжтой.

ШАЛГАЛТ

1. Хэмжээний хэмжилтүүд, бүгд стандарт хүлцлийн хүрээнд.

2. Зузаан хүлцэл: +/- 12.5%, эсвэл таны хүсэлтээр.

3. PMI

4. Физик томографи, УД, рентген шинжилгээ

5. Гуравдагч этгээдийн хяналт шалгалтыг хүлээн авах.

6. MTC, EN10204 3.1/3.2 гэрчилгээ, NACE нийлүүлэлт.

7. ASTM A262 дадлагын E

Тэмдэглэгээ

Таны хүсэлтээр янз бүрийн тэмдэглэгээний ажил хийж болно. Бид таны ЛОГО тэмдэглэгээг хүлээн авна.

САВ БАГЛАА, ТЭЭВЭРЛЭЛТ

1. ISPM15-ын дагуу фанер хайрцаг эсвэл фанер тавиураар савласан.

2. Бид багц бүр дээр сав баглаа боодлын жагсаалтыг оруулна.

3. Бид багц бүр дээр тээврийн тэмдэглэгээ хийнэ. Тэмдэглэгээний үгсийг таны хүсэлтээр оруулна.

4. Бүх модон сав баглаа боодлын материалууд нь утаагаар хордуулдаггүй.

Байнга асуудаг асуултууд:

1. 304 ба 304L зэвэрдэггүй гангийн ялгаа юу вэ?
- 304 зэвэрдэггүй ган нь 304L-ээс илүү өндөр хэмжээний хром болон никелийг агуулдаг. Энэ нь 304L-ийг зэврэлтэнд илүү тэсвэртэй болгодог, ялангуяа гагнуурын үед.

2. 321 зэвэрдэггүй гангийн үндсэн шинж чанарууд юу вэ?
- 321 зэвэрдэггүй ган нь 1500°F (816°C) хүртэл маш сайн өндөр температурт тэсвэртэй. Мөн сайн мөлхөх болон стрессийн урагдал шинж чанартай тул өндөр температуртай газарт тохиромжтой.

3. 316 зэвэрдэггүй ганг далайн орчинд ашиглаж болох уу?
- Тийм ээ, 316 зэвэрдэггүй ган нь зэврэлтэнд маш сайн тэсвэртэй, ялангуяа давстай ус болон далайн орчинд түгээмэл байдаг янз бүрийн химийн бодисуудад тэсвэртэй тул далайн хэрэглээнд өргөн хэрэглэгддэг.

4. 316L зэвэрдэггүй ган болон 316-ийн хооронд ямар ялгаа байдаг вэ?
- 316L зэвэрдэггүй гангийн нүүрстөрөгчийн агууламж нь 316-аас бага тул гагнуурын чадварыг сайжруулж, гагнуурын явцад карбидын тунадас үүсэх эрсдлийг арилгадаг. Энэ нь 316L-ийг гагнуур шаарддаг хэрэглээнд тохиромжтой болгодог.

5. "90 градусын өгзөгтэй гагнасан хоолойн тохой"-ны ач холбогдол юу вэ?
- 90 градусын өгзөг гагнуурын тохой нь шингэний урсгалын чиглэлийг зөв өнцгөөр өөрчлөхөд ашигладаг хоолойн холбох хэрэгсэл юм. Үүнийг хоолойд шууд гагнах зориулалттай бөгөөд бат бөх, гоожихгүй холболт үүсгэдэг.

6. Зэвэрдэггүй ган тохой ашиглахын давуу талууд юу вэ?
- Зэвэрдэггүй ган тохой нь зэврэлтэнд маш сайн тэсвэртэй, өндөр бат бөх, удаан эдэлгээтэй. Эдгээр нь мөн шингэний жигд урсгалын замыг хангаж, өндөр температурт тэсвэртэй тул янз бүрийн салбарт ашиглахад тохиромжтой.

7. Зэвэрдэггүй ган тохойг хийн болон шингэн хэрэглээнд ашиглаж болох уу?
- Тийм ээ, зэвэрдэггүй ган тохой нь хий болон шингэн хэрэглээнд зориулагдсан. Зэвэрдэггүй ган нь олон талын хэрэглээтэй бөгөөд хий, шингэн болон идэмхий бодис зэрэг төрөл бүрийн шингэнийг зохицуулж чаддаг.

8. Зэвэрдэггүй ган хоолойн тохойн нийтлэг хэмжээ хэд вэ?
- Зэвэрдэггүй ган тохойн нийтлэг хэмжээ нь тодорхой хэрэглээ болон салбарын шаардлагаас хамааран өөр өөр байдаг. Гэсэн хэдий ч эдгээр тохойн ердийн хэмжээ нь 1/2 инчээс 24 инч хүртэл диаметртэй байдаг.

9. Зэвэрдэггүй ган тохой нь өндөр даралтын хэрэглээнд тохиромжтой юу?
- Тийм ээ, зэвэрдэггүй ган тохойг өндөр даралтын хэрэглээнд ихэвчлэн ашигладаг, учир нь тэдгээр нь маш сайн бат бөх, зэврэлтэнд тэсвэртэй байдаг. Гэсэн хэдий ч тохойн ханын зузаан болон материалын зэрэглэлийг зөв сонгох нь өндөр даралтын дор аюулгүй ажиллагааг хангахад чухал үүрэгтэй.

10. 90 градусын өгзөг гагнах тохойг жижиг орон зайд ашиглаж болох уу?
- Тийм ээ, 90 градусын өгзөгтэй гагнуурын тохойг нэмэлт холбох хэрэгсэл шаардлагагүйгээр чиглэлээ өөрчилж чаддаг тул давчуу орон зайд ашиглаж болно. Гэсэн хэдий ч суурилуулах, засвар үйлчилгээ хийхэд боломжтой зайг анхаарч үзэх нь чухал юм.

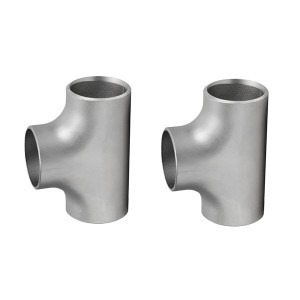

Өмнөх: ASMEB 16.5 Зэвэрдэггүй ган 304 316 904L өгзөг гагнуурын хоолойн холбох хэрэгсэл хөндлөн

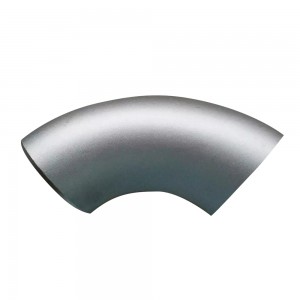

Дараагийнх нь: ANSI B16.9 зэвэрдэггүй ган 45 градусын тулгасан гагнуурын хоолой тохой
