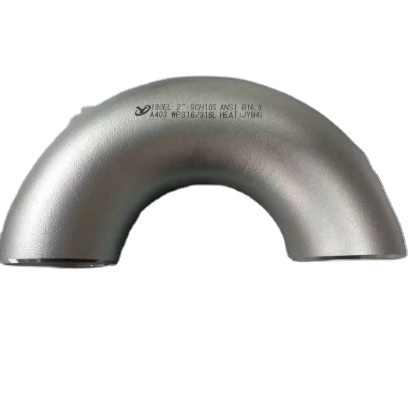

SUS304 316 зэвэрдэггүй ган товчтой гагнуурын холбох хэрэгсэл Bw Lr урт радиус 180 градусын тохой

Товч тайлбар:

Нэр: Хоолойн Rlbow
Хэмжээ: 1/2"-110"
Стандарт: ANSI B16.9, EN10253-2, DIN2615, GOST17376, JIS B2313, MSS SP 75 гэх мэт.
Тохой: 30° 45° 60° 90° 180° гэх мэт
Материал: Зэвэрдэггүй ган, Хоёр талт зэвэрдэггүй ган, Никель хайлш.
Ханын зузаан: SCH5S, SCH10, SCH10S,STD, XS, SCH40S, SCH80S, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS, захиалгаар хийсэн гэх мэт.

Бидэнд имэйл илгээх PDF хэлбэрээр татаж авах

Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл

Хоолойн холбох хэрэгслийн нийтлэг хэрэглээ

БҮТЭЭГДЭХҮҮНИЙ ПАРАМЕТРҮҮД

Бүтээгдэхүүний нэр	Хоолойн тохой
Хэмжээ	1/2"-36" оёдолгүй, 6"-110" оёдолтой гагнасан
Стандарт	ANSI B16.9, EN10253-4, DIN2605, GOST17375-2001, JIS B2313, MSS SP 75, стандарт бус гэх мэт.
Ханын зузаан	SCH5S, SCH10, SCH10S, БЗХӨ, XS, SCH40S, SCH80S, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS, захиалгаар хийсэн гэх мэт.
Зэрэг	30° 45° 60° 90° 180°, өөрчлөн тохируулсан гэх мэт
Радиус	LR/урт радиус/R=1.5D, SR/Богино радиус/R=1D эсвэл захиалгаар хийсэн
Төгсгөл	Налуу төгсгөл/BE/өгзөгтэй
Гадаргуу	даршилсан, элсээр өнгөлсөн, толин тусгал өнгөлгөө гэх мэт
Материал	Зэвэрдэггүй ган:A403 WP304/304L, A403 WP316/316L, A403 WP321, A403 WP310S, A403 WP347H, A403 WP316Ti, A403 WP317, 904L,1.4301,1.4307,1.4401,1.4571,1.4541, 254Mo гэх мэт.
	Хоёр талт зэвэрдэггүй ган:UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 гэх мэт.
	Никель хайлш:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 гэх мэт.
Аппликейшн	Нефть химийн үйлдвэр; агаарын тээвэр болон сансар судлалын үйлдвэр; эмийн үйлдвэр, хийн яндан; цахилгаан станц; хөлөг онгоцны үйлдвэрлэл; ус цэвэршүүлэх гэх мэт.
Давуу талууд	бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай

ЦАГААН ГАН ХООЛОЙН ТОХОЙ

Цагаан ган тохой нь зэвэрдэггүй ган тохой (ss тохой), супер дуплекс зэвэрдэггүй тохой болон никель хайлшин ган тохойг агуулдаг.

ТОХОЙН ТӨРӨЛ

Тохойг чиглэлийн өнцөг, холболтын төрөл, урт ба радиус, материалын төрөл, тэгш тохой эсвэл багасгах тохой зэргээс хамааруулан өөрчилж болно.

45/60/90/180 градусын тохой

Бидний мэдэж байгаагаар, дамжуулах хоолойн шингэний чиглэлээс хамааран тохойг 45 градус, 90 градус, 180 градус гэх мэт хамгийн түгээмэл градус болгон хувааж болно. Мөн зарим тусгай дамжуулах хоолойд 60 градус, 120 градус байдаг.

Тохойн радиус гэж юу вэ

Тохойн радиус нь муруйлтын радиусын дундаж утга юм. Хэрэв радиус нь хоолойн диаметртэй ижил байвал үүнийг богино радиустай тохой гэж нэрлэдэг бөгөөд үүнийг ихэвчлэн нам даралттай болон бага хурдтай хоолойн хувьд SR тохой гэж нэрлэдэг.

Хэрэв радиус нь хоолойн диаметрээс их бол R ≥ 1.5 диаметртэй бол бид үүнийг өндөр даралттай болон өндөр урсгалын хурдтай хоолойд хэрэглэдэг урт радиустай тохой (LR тохой) гэж нэрлэдэг.

Материалаар ангилах

Энд санал болгож буй зарим өрсөлдөх чадвартай материалыг танилцуулъя:

Зэвэрдэггүй ган тохой: Sus 304 sch10 тохой,316L 304 тохой 90 градусын урт радиустай тохой, 904L богино тохой

Хайлшин ган тохой: Hastelloy C 276 тохой, хайлшин 20 богино тохой

Супер дуплекс ган тохой: Uns31803 дуплекс зэвэрдэггүй ган 180 градусын тохой

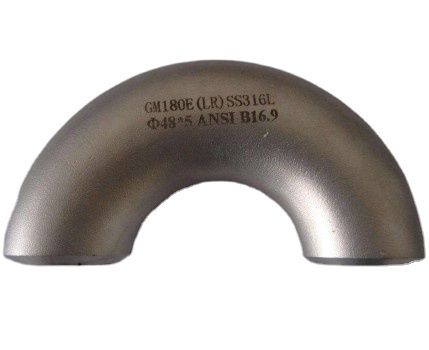

ДЭЛГЭРЭНГҮЙ ЗУРАГ

1. ANSI B16.25 стандартын дагуу налуу үзүүр.

2. Элсээр өнгөлөхөөсөө өмнө эхлээд өнгөлж, дараа нь гадаргуу нь илүү жигд болно.

3. Ламинат болон хагаралгүй.

4. Гагнуурын засваргүйгээр.

5. Гадаргуугийн боловсруулалтыг даршилсан, элсээр өнгөлсөн, царцсан өнгөлгөөтэй, толин тусгал өнгөлгөөтэй хийж болно. Мэдээж үнэ нь өөр өөр байдаг. Лавлагаа болгож хэлэхэд, элсээр өнгөлсөн гадаргуу нь хамгийн алдартай. Элсээр өнгөлсөн үнэ нь ихэнх үйлчлүүлэгчдэд тохиромжтой.

ШАЛГАЛТ

1. Хэмжээний хэмжилтүүд, бүгд стандарт хүлцлийн хүрээнд.

2. Зузаан хүлцэл: +/- 12.5%, эсвэл таны хүсэлтээр.

3. PMI

4. Физик томографи, УД, рентген шинжилгээ

5. Гуравдагч этгээдийн хяналт шалгалтыг хүлээн авах.

6. MTC, EN10204 3.1/3.2 гэрчилгээ, NACE нийлүүлэлт.

7. ASTM A262 дадлагын E

Тэмдэглэгээ

Таны хүсэлтээр янз бүрийн тэмдэглэгээний ажил хийж болно. Бид таны ЛОГО тэмдэглэгээг хүлээн авна.

САВ БАГЛАА, ТЭЭВЭРЛЭЛТ

1. ISPM15-ын дагуу фанер хайрцаг эсвэл фанер тавиураар савласан.

2. Бид багц бүр дээр сав баглаа боодлын жагсаалтыг оруулна.

3. Бид багц бүр дээр тээврийн тэмдэглэгээ хийнэ. Тэмдэглэгээний үгсийг таны хүсэлтээр оруулна.

4. Бүх модон сав баглаа боодлын материалууд нь утаагаар хордуулдаггүй.

Түгээмэл асуултууд

180 градусын тохойн талаар байнга асуудаг асуултууд ба хариултууд

1. 180 градусын тохой гэж юу вэ?
180 градусын тохой гэдэг нь хоолой дахь урсгалын чиглэлийг 180 градусаар өөрчлөхөд ашигладаг хоолойн холбох хэрэгсэл юм. Үүнийг ихэвчлэн хоолойн системд шингэний урсгалын чиглэлийг өөрчлөхөд ашигладаг.

2. 180 градусын тохой ямар материалаар хийгдсэн бэ?
180 градусын тохойг ихэвчлэн зэвэрдэггүй ган, нүүрстөрөгчийн ган, хайлшин ган болон бусад металл хайлш зэрэг янз бүрийн материалаар хийдэг. Эдгээр нь мөн PVC, CPVC болон бусад хуванцар материалаар хийгдсэн байдаг.

3. 180 градусын тохойнуудын өөр өөр төрлүүд юу вэ?
Урт радиустай тохой, богино радиустай тохой, захиалгаар хийсэн тохой зэрэг 180 градусын хэд хэдэн төрлийн тохой байдаг. Шаардлагатай тохойн төрөл нь таны хоолойн системийн тодорхой хэрэгцээнээс хамаарна.

4. 180 градусын тохойн хэрэглээ юу вэ?
180 градусын тохойг химийн боловсруулалт, нефть химийн үйлдвэр, цахилгаан станц, ус цэвэрлэх байгууламж болон бусад олон үйлдвэрлэлийн процессууд зэрэг өргөн хүрээний хэрэглээнд ашигладаг. Мөн тэдгээрийг арилжааны болон орон сууцны сантехникийн системд ашигладаг.

5. Хэрэглээндээ тохирох 180 градусын тохойг хэрхэн сонгох вэ?
Хэрэглээндээ тохирох 180 градусын тохойг сонгохдоо тохойн материал, хоолойн хэмжээ, зузаан, температур, даралтын шаардлага, зэврэлтээс хамгаалах зэрэг тусгай шаардлага зэрэг олон хүчин зүйлийг харгалзан үзэх шаардлагатай.

6. 180 градусын тохой суурилуулахдаа ямар нэгэн онцгой урьдчилан сэргийлэх арга хэмжээ авах шаардлагатай юу?
180 градусын тохой суурилуулахдаа сувгийн системд ямар нэгэн ачаалал өгөхөөс урьдчилан сэргийлэхийн тулд тохойг зөв байрлуулж, тулгуурласан эсэхийг шалгах нь чухал юм. Мөн тохой нь хэрэглээний тодорхой нөхцөлд тохирсон эсэхийг шалгах нь чухал юм.

7. 180 градусын тохойг тодорхой шаардлагын дагуу өөрчилж болох уу?
Тийм ээ, 180 градусын тохойг стандарт бус өнцөг, тусгай материал, өвөрмөц төгсгөлийн холболт гэх мэт тодорхой шаардлагыг хангахын тулд өөрчилж болно. Захиалгат үйлдвэрлэл нь тохойг хэрэглээний тодорхой хэрэгцээнд нийцүүлэн тохируулахыг баталгаажуулдаг.

8. 180 градусын тохойн хувьд өөр өөр гадаргуугийн боловсруулалт байдаг уу?
180 градусын тохойнууд нь энгийн, налуу болон эрчилсэн үзүүрүүд гэх мэт янз бүрийн өнгөлгөөтэй байдаг. Мөн зэврэлт болон элэгдэлээс нэмэлт хамгаалалт өгөхийн тулд тэдгээрийг бүрэх эсвэл будах боломжтой.

9. Шугам хоолойн системд 180 градусын тохой ашиглахын давуу талууд юу вэ?
180 градусын тохой ашиглах зарим давуу талууд нь нэмэлт холбох хэрэгсэлгүйгээр урсгалын чиглэлийг өөрчлөх чадвар, янз бүрийн материал, өнгөлгөөтэй байх чадвар, мөн өөр өөр хоолойн хэмжээ, хуваарийг тохируулах чадвар зэрэг орно.

10. 180 градусын тохойг хаанаас худалдаж авч болох вэ?
180 градусын тохойг үйлдвэрлэлийн хангамжийн компаниуд, сантехникийн хангамжийн дэлгүүрүүд, онлайн жижиглэн худалдаачид зэрэг олон төрлийн нийлүүлэгчдээс авах боломжтой. Өндөр чанартай тохой нийлүүлдэг, найдвартай үйлчилгээ үзүүлдэг нэр хүндтэй нийлүүлэгчийг сонгох нь чухал юм.
