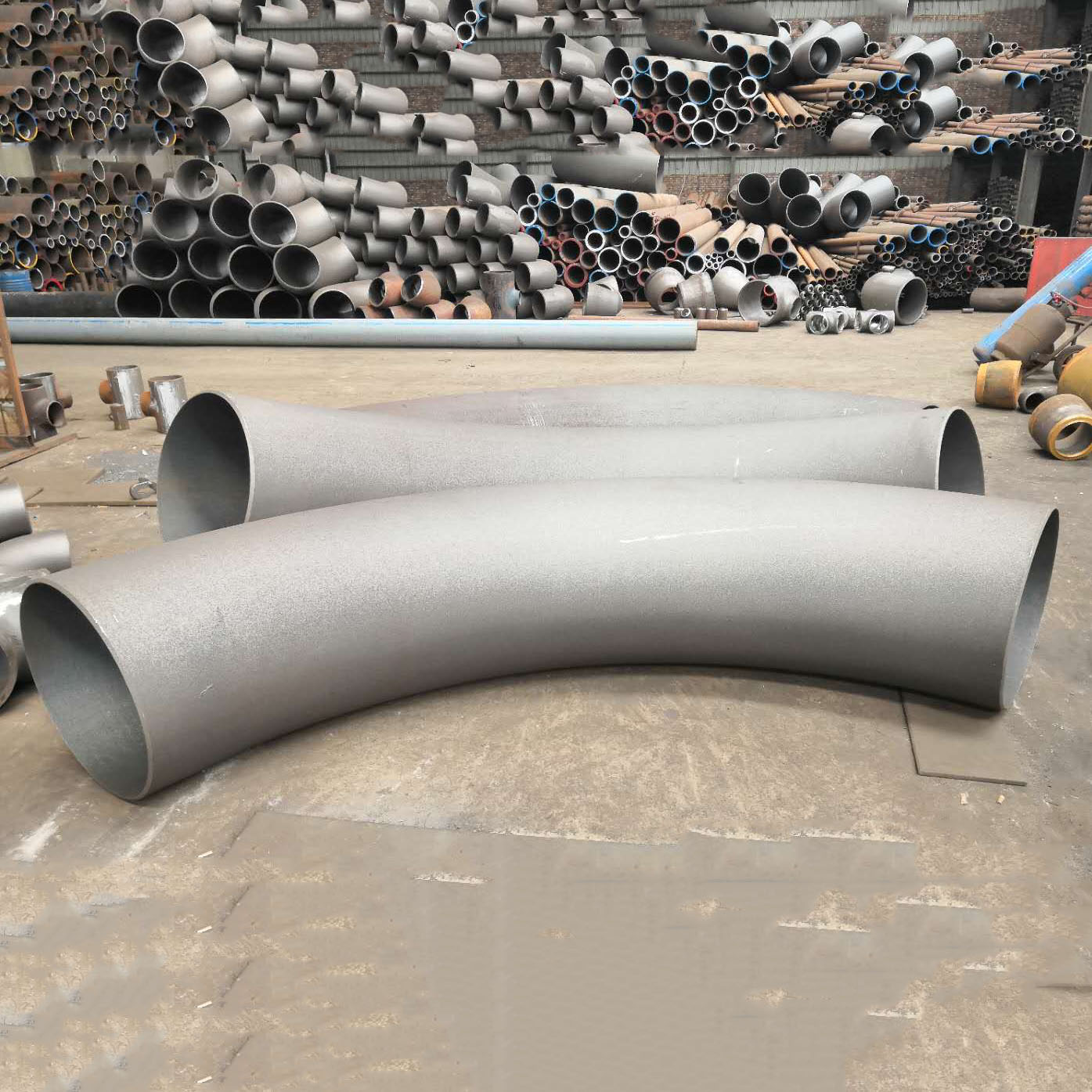

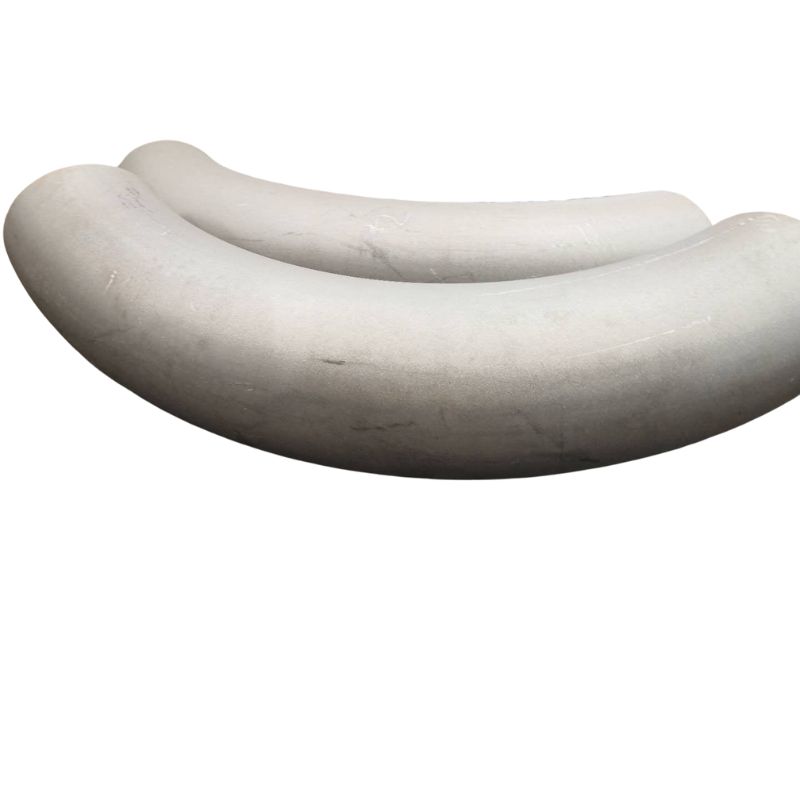

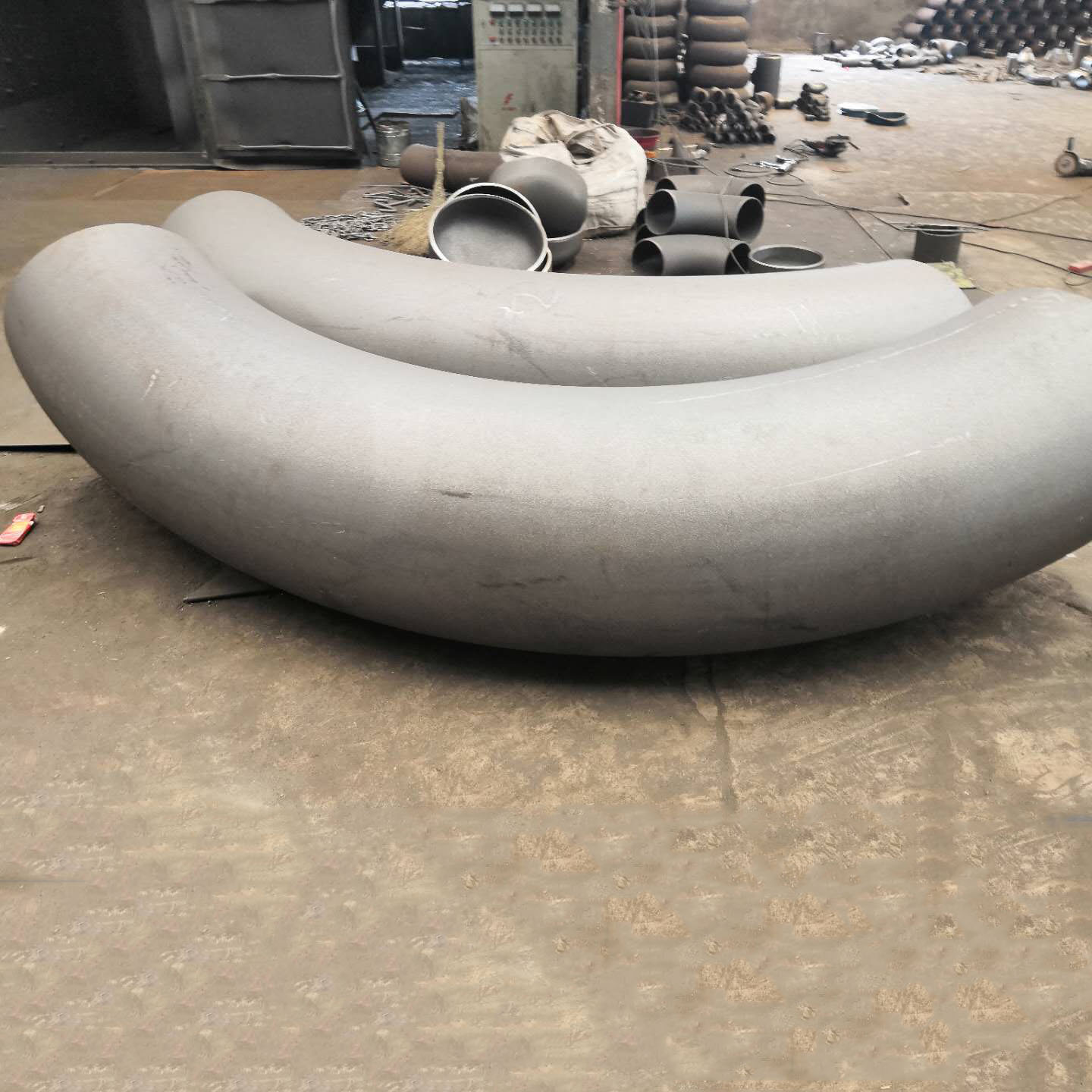

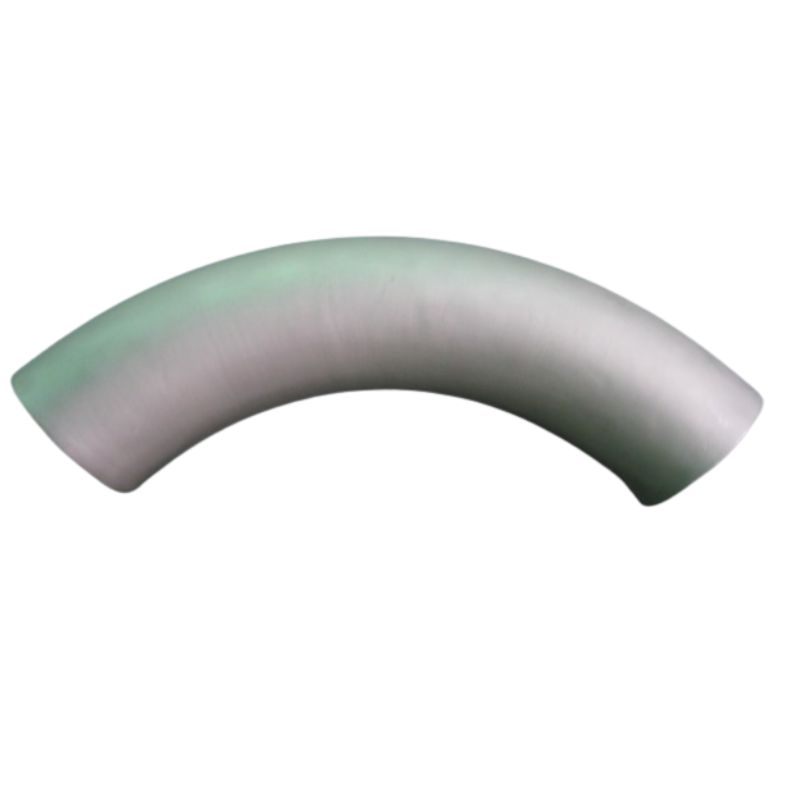

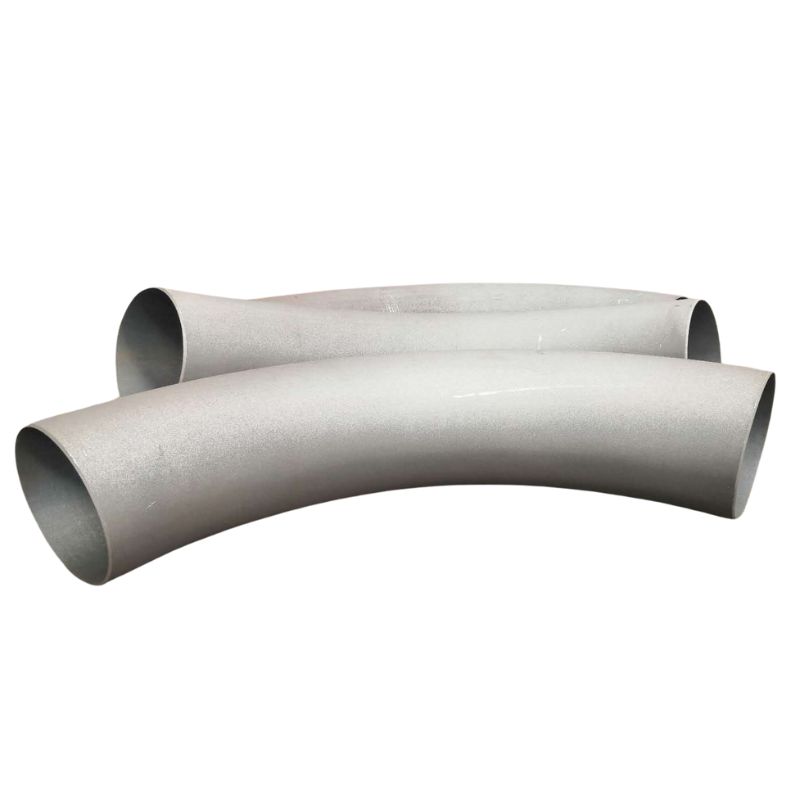

304/316L халуун индукцийн нугалах, 90 градусын оёдолгүй хоолойн нугалалт
Бид шингэний динамик, бүтцийн бүрэн бүтэн байдал, урт хугацааны найдвартай байдлыг нэн тэргүүнд тавьдаг үйлдвэрлэлийн өндөр нарийвчлалтай хэрэглээнд зориулагдсан өндөр нарийвчлалтай зэвэрдэггүй ган урт радиустай хоолойн нугаралт үйлдвэрлэх чиглэлээр мэргэшсэн. Манай бүтээгдэхүүний төрөлд дээд зэрэглэлийн 304 ба 316L зэвэрдэггүй ган материалыг ашиглан 1D, 1.5D, 3D, 5D стандарт радиусын тохиргоонд байдаг дэвшилтэт халуун индукцийн нугаралтын технологиор үйлдвэрлэсэн 90 градусын оёдолгүй хоолойн нугаралт багтдаг. Эдгээр бүрэлдэхүүн хэсгүүд нь даралтын уналт хамгийн бага, турбулентийг бууруулж, урсгалын шинж чанарыг сайжруулсан системд чухал үүрэг гүйцэтгэдэг тул химийн боловсруулалт, нефть химийн, цахилгаан эрчим хүч үйлдвэрлэх, өндөр цэвэршилттэй хэрэглээнд тохиромжтой.
БҮТЭЭГДЭХҮҮНИЙ ПАРАМЕТРҮҮД
| Бүтээгдэхүүний нэр | Халуун индукцийн нугалалт |
| Хэмжээ | 1/2"-36" оёдолгүй, 26"-110" гагнасан |
| Стандарт | ANSI B16.49, ASME B16.9 болон өөрчлөн тохируулсан гэх мэт |
| Ханын зузаан | БЗХӨ, XS, SCH20,SCH30,SCH40, SCH60, SCH80,SCH100,SCH120,SCH140,SCH160, XXS, өөрчлөн тохируулсан гэх мэт. |
| Тохой | 30° 45° 60° 90° 180° гэх мэт |
| Радиус | Мультиплекс радиус, 3D болон 5D нь илүү алдартай бөгөөд 4D, 6D, 7D байж болно,10D, 20D, захиалгаар хийсэн гэх мэт. |
| Төгсгөл | Налуу үзүүр/BE/тугцаатай, шүргэгчтэй эсвэл шүргэгчтэй (төгсгөл бүр дээр шулуун хоолой) |
| Гадаргуу | өнгөлсөн, хатуу уусмалыг дулааны боловсруулалт, ариутгах, даршилсан гэх мэт |
| Материал | Зэвэрдэггүй ган:A403 WP304/304L, A403 WP316/316L, A403 WP321, A403 WP310S,A403 WP347H, A403 WP316Ti,A403 WP317, 904L,1.4301,1.4307,1.4401,1.4571,1.4541,254Mo гэх мэт |
| Хоёр талт ган:UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760,1.4462,1.4410,1.4501 гэх мэт. | |
| Никель хайлшин ган:inconel600, inconel625, inconel690, incoloy800, incoloy 825,инколой 800H, C22, C-276, Монел400,Хайлш20 гэх мэт | |
| Аппликейшн | Нефть химийн үйлдвэр; агаарын тээвэр болон сансар судлалын үйлдвэр; эмийн үйлдвэр,хийн яндан; цахилгаан станц; хөлөг онгоцны барилга; усны боловсруулалт гэх мэт |
| Давуу талууд | бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай |
Техникийн үзүүлэлтүүд ба дизайны параметрүүд
1 хэмжээст радиусын нугаралт
Радиус Тодорхойлолт: Нугалах радиус нь хоолойн нэрлэсэн диаметртэй тэнцүү (1 × D)
Ердийн хэрэглээ: Авсаархан хоолойн зохион байгуулалт, орон зай багатай суурилуулалт, нарийн эргэлтийн өнцөг шаарддаг системүүд
Урсгалын шинж чанар: Урт радиустай харьцуулахад даралтын уналт өндөр, дунд зэргийн урсгалын хурдад тохиромжтой
Стандартын нийцэл: ASME B16.9, MSS SP-75, ISO 15590-2
1.5D радиусын нугаралт
Радиус Тодорхойлолт: Нугалах радиус нь хоолойн нэрлэсэн диаметрээс 1.5 дахин их байна
Ердийн хэрэглээ: Ерөнхий үйлдвэрлэлийн хоолой, HVAC систем, дунд зэргийн даралтын технологийн шугам
Урсгалын шинж чанар: Орон зайн үр ашиг ба урсгалын оновчлолын хоорондох тэнцвэртэй буулт
Стандартын шаардлага хангасан байдал: ASME B16.9, ASTM A403, EN 10253-2
3D радиусын нугаралт
Радиус Тодорхойлолт: Нугалах радиус нь хоолойн нэрлэсэн диаметрээс 3 дахин их байна
Ердийн хэрэглээ: Өндөр даралтын систем, зутан тээвэрлэлт, элэгдэл/зэврэлттэй шингэн боловсруулах
Урсгалын шинж чанар: Элэгдэл үүсэх магадлалыг бууруулж, турбулент байдал болон даралтын уналтыг мэдэгдэхүйц бууруулсан
Стандартын нийцэл: ASME B16.49, API 5L, ISO 15590-1
5D радиусын нугаралт
Радиус Тодорхойлолт: Нугалах радиус нь хоолойн нэрлэсэн диаметрээс 5 дахин их байна
Ердийн хэрэглээ: Чухал үйл явцын системүүд, өндөр цэвэршилттэй хэрэглээнүүд болон урсгалын хамгийн бага саад тотгор шаарддаг системүүд
Урсгалын шинж чанар: Мэдрэмтгий процессуудад тохиромжтой, бараг ямар ч турбулентгүй оновчтой урсгалын динамик
Стандартын нийцэл: ASME B16.49, ASTM A234, хэрэглэгчийн тусгай үзүүлэлтүүд
Процессын давуу талууд
Материалын бүрэн бүтэн байдлыг хадгалах:
Хяналттай халаалт нь металлургийн задралаас сэргийлдэг
Ханын зузааны тогтвортой байдал:
Дэвшилтэт багаж хэрэгсэл нь нугалалтын туршид жигд зузааныг хадгалдаг
Гадаргуугийн чанар:
Хяналттай агаар мандал эсвэл дараагийн даршилснаар исэлдэлтийг хамгийн бага хэмжээнд байлгасан
Хэмжээст нарийвчлал:
CNC удирдлагатай процесс нь радиус болон өнцгийн нарийн хяналтыг баталгаажуулдаг
Үр тарианы бүтцийн оновчлол:
Зөв халаалт болон хөргөлтийн мөчлөг нь материалын оновчтой шинж чанарыг хадгалдаг
ШАЛГАЛТ
Процессын өмнөх баталгаажуулалт:
Материалын баталгаажуулалт ба хэмжээст баталгаажуулалт
Үйл явцын хяналт:
Температурын хяналт, нугаралтын хурдыг хянах, бодит цагийн хэмжээст шалгалт
Процессын дараах үзлэг:
Хэт авианы зузааны шинжилгээ, хэмжээст баталгаажуулалт, гадаргуугийн чанарын үнэлгээ
Эцсийн туршилт:
Гидростатик туршилт, харааны үзлэг, баримт бичгийн бөглөлт
САВ БАГЛАА, ТЭЭВЭРЛЭЛТ
Хамгаалалтын сав баглаа боодол
VCI хамгаалалттай тус тусад нь боох
Олон улсын тээвэрлэлтэд зориулсан модон хайрцагнууд
Хамгаалалтын төгсгөлийн тагнууд
Тодорхой таних тэмдэг болон тэмдэглэгээ
Зөв баримтжуулалт
Тээвэрлэлтийн анхаарах зүйлс
Зөв бэхэлгээ ба бэхэлгээ
Цаг агаарын хамгаалалт
Баримт бичгийн бүрэн байдал
Цаг тухайд нь хүргэлтийн зохицуулалт
Дэлхийн ложистикийн чадавхи
Хар ган хоолойн нугалаа
Ган хоолойн нугаралтаас гадна хар ган хоолойн нугаралт үүсгэж болно, дэлгэрэнгүй мэдээллийг дараах холбоос дээр дарна уу.
Нүүрстөрөгчийн ган, Cr-mo хайлшин ган болон бага температурт тэсвэртэй нүүрстөрөгчийн ган бас байдаг
Манай зэвэрдэггүй гангаар хийсэн урт радиустай хоолойн нугаралтууд нь дэвшилтэт үйлдвэрлэлийн технологи, материалын шинжлэх ухааны шилдэг туршлага, практик инженерийн хэрэглээний огтлолцлыг илэрхийлдэг. Халуун индукцийн нугаралтын процессыг нарийн хянах, дээд зэрэглэлийн 304 ба 316L зэвэрдэггүй ган ашиглах замаар бид дэлхийн хамгийн хүнд хэцүү үйлдвэрлэлийн орчинд найдвартай ажиллагааг хангах эд ангиудыг нийлүүлдэг.
Олон радиусын сонголтууд (1D, 1.5D, 3D, 5D) болон зэвэрдэггүй гангийн зэврэлтээс хамгаалах чадварын хослол нь эдгээр нугаралтыг химийн боловсруулалтаас эхлээд цахилгаан эрчим хүч үйлдвэрлэх, эмийн үйлдвэрлэлээс далайн эргийн газрын тосны үйлдвэрлэл хүртэлх өргөн хүрээний хэрэглээнд тохиромжтой болгодог. Нугаралт бүр нь салбарын стандарт болон хэрэглэгчийн тодорхой шаардлагыг хангахын тулд чанарын хатуу хяналтанд ордог.
Түгээмэл асуултууд
1. SUS 304, 321, 316 зэвэрдэггүй ган тохой гэж юу вэ?
SUS 304, 321 болон 316 нь нугарсан хоолой үйлдвэрлэхэд түгээмэл хэрэглэгддэг зэвэрдэггүй гангийн өөр өөр зэрэглэл юм. Эдгээр нь зэврэлтэнд маш сайн тэсвэртэй, өндөр бат бэх шинж чанартай.
2. 180 градусын тохой гэж юу вэ?
180 градусын тохой нь хоолой дахь шингэн эсвэл хийн урсгалыг 180 градус дахин чиглүүлэхэд ашигладаг нугалах холбох хэрэгсэл юм. Энэ нь чиглэлд гэнэтийн өөрчлөлт гарахаас зайлсхийхийн зэрэгцээ жигд урсгалыг хангадаг.
3. SUS 304, 321, 316 зэвэрдэггүй ган тохойн хэрэглээ юу вэ?
Эдгээр зэвэрдэггүй ган тохойг химийн боловсруулалт, газрын тос, байгалийн хий, нефть химийн үйлдвэрлэл, цахилгаан үйлдвэрлэл, эм зүй, хүнсний боловсруулалт зэрэг янз бүрийн салбарт өргөн ашигладаг.
4. SUS 304, 321, болон 316 зэвэрдэггүй ган тохой ашиглахын давуу талууд юу вэ?
SUS 304, 321 болон 316 зэвэрдэггүй ган тохойнууд нь зэврэлтэнд маш сайн тэсвэртэй, өндөр температурт тэсвэртэй, даралтыг тэсвэрлэдэг. Эдгээр нь хэт хүнд нөхцөлд ч бат бөх чанараа хадгалж, удаан эдэлгээтэй ашиглалтын хугацааг баталгаажуулдаг.
5. SUS 304, 321, 316 зэвэрдэггүй ган тохойг гагнаж болох уу?
Тийм ээ, эдгээр зэвэрдэггүй ган тохойг зохих гагнуурын техник, тоног төхөөрөмж ашиглан хялбархан гагнаж болно. Гэсэн хэдий ч холболтын бүрэн бүтэн байдлыг хангахын тулд зохих гагнуурын журмыг дагаж мөрдөх нь чухал юм.
6. SUS 304, 321 болон 316 зэвэрдэггүй ган тохойнуудад өөр өөр хэмжээ байдаг уу?
Тийм ээ, SUS 304, 321 болон 316 зэвэрдэггүй ган тохойнууд нь хоолойн диаметр болон ханын зузааныг тохируулахын тулд янз бүрийн хэмжээтэй байдаг. Тэдгээрийг төслийн тодорхой шаардлагад нийцүүлэн өөрчилж болно.
7. SUS 304, 321 болон 316 зэвэрдэггүй ган тохойнууд нь өндөр даралтын хэрэглээнд тохиромжтой юу?
Тийм ээ, эдгээр зэвэрдэггүй ган тохойнууд нь өндөр даралтын нөхцөлд тэсвэртэй байхаар бүтээгдсэн. Эдгээр нь маш сайн механик шинж чанартай бөгөөд хэв гажилт, эвдрэлгүйгээр өндөр даралтыг тэсвэрлэх чадвартай.
8. SUS 304, 321, 316 зэвэрдэггүй ган тохойг зэврэлт ихтэй орчинд ашиглаж болох уу?
Мэдээж хэрэг! SUS 304, 321 болон 316 зэвэрдэггүй ган нь зэврэлтэнд маш сайн тэсвэртэй бөгөөд химийн бодис, хүчил, давстай усанд өртөх зэрэг идэмхий орчинд ашиглахад тохиромжтой.
9. SUS 304, 321, 316 зэвэрдэггүй ган тохойг арчлахад хялбар юу?
Тийм ээ, SUS 304, 321 болон 316 зэвэрдэггүй ган тохойнууд нь арчлахад харьцангуй хялбар байдаг. Тогтмол цэвэрлэгээ, үзлэг нь зэврэлт эсвэл гэмтлийн шинж тэмдгийг илрүүлэхэд тусалдаг тул шаардлагатай бол засвар хийх эсвэл солих боломжтой.
10. SUS 304, 321, 316 зэвэрдэггүй ган тохойн хоолойг хаанаас худалдаж авч болох вэ?
SUS 304, 321 болон 316 зэвэрдэггүй ган тохойг зэвэрдэггүй ган хоолойн холбох хэрэгсэлд мэргэшсэн янз бүрийн нийлүүлэгч, дистрибьютер эсвэл үйлдвэрлэгчдээс худалдан авч болно. Өндөр чанартай бүтээгдэхүүн санал болгодог нэр хүндтэй нийлүүлэгчийг сонгох нь чухал юм.
Хоолойн холбох хэрэгсэл нь дамжуулах хоолойн системийн чухал бүрэлдэхүүн хэсэг бөгөөд холболт, дахин чиглүүлэлт, чиглэлийг өөрчлөх, хэмжээг өөрчлөх, битүүмжлэх эсвэл шингэний урсгалыг хянах зорилгоор ашиглагддаг. Эдгээрийг барилга, аж үйлдвэр, эрчим хүч, хотын үйлчилгээ зэрэг салбарт өргөн ашигладаг.
Гол функцууд:Энэ нь хоолой холбох, урсгалын чиглэлийг өөрчлөх, урсгалыг хуваах, нэгтгэх, хоолойн диаметрийг тохируулах, хоолойг битүүмжлэх, хянах, зохицуулах зэрэг функцийг гүйцэтгэж чадна.
Хэрэглээний хүрээ:
- Барилгын усан хангамж ба ус зайлуулах хоолой:Усны хоолойн сүлжээнд PVC тохой болон PPR тригуудыг ашигладаг.
- Аж үйлдвэрийн дамжуулах хоолой:Зэвэрдэггүй ган фланц болон хайлшин ган тохойг химийн бодис тээвэрлэхэд ашигладаг.
- Эрчим хүчний тээвэрлэлт:Өндөр даралттай ган хоолойн холбох хэрэгслийг газрын тос, хийн хоолойд ашигладаг.
- HVAC (Халаалт, агааржуулалт, агааржуулагч):Зэс хоолойн холбох хэрэгслийг хөргөлтийн хоолойг холбоход ашигладаг бөгөөд уян хатан холболтыг чичиргээг бууруулахад ашигладаг.
- Хөдөө аж ахуйн усжуулалт:Хурдан холбогч нь шүршигч усалгааны системийг угсрах, задлах ажлыг хөнгөвчилдөг.
