ASTM B 16.9 Хоолойн тохируулга Нүүрстөрөгчийн ган өгзөгтэй гагнуур Хар ган хоолойн дэгээ

ASTM B 16.9 Хоолойн тохируулга Нүүрстөрөгчийн ган өгзөгтэй гагнуур Хар ган хоолойн цоолбор Онцлох зураг
  • ASTM B 16.9 Хоолойн тохируулга Нүүрстөрөгчийн ган өгзөгтэй гагнуур Хар ган хоолойн дэгээ
  • ASTM B 16.9 Хоолойн тохируулга Нүүрстөрөгчийн ган өгзөгтэй гагнуур Хар ган хоолойн дэгээ
  • ASTM B 16.9 Хоолойн тохируулга Нүүрстөрөгчийн ган өгзөгтэй гагнуур Хар ган хоолойн дэгээ

Товч тайлбар:

Нэр: Хоолойн цамц
Хэмжээ: 1/2"-110"
Стандарт: ANSI B16.9, EN10253-2, DIN2615, GOST17376, JIS B2313, MSS SP 75 гэх мэт.
Төрөл: тэгш/шулуун, тэгш бус/багасгасан/багасгасан
Материал: Нүүрстөрөгчийн ган, Хоолойн ган, Cr-Mo хайлш
Ханын зузаан: STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS гэх мэт.


  • Гадаргуугийн боловсруулалт:хар зураг, зэврэлтийн эсрэг тос, элсний тэсрэлт
  • төрөл:тэнцүү тий, багасгасан тий, хажуугийн тий, хуваасан тий, хаалттай тий, Y салаа
  • Төгсгөл:ANSI B16.25 налуу үзүүр
  • Үйлдвэрлэгч:OEM үйлчилгээ үзүүлэх
    • PDF хэлбэрээр татаж авах

    Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл

    Дулааны боловсруулалт

    Тэмдэглэгээ

    Дэлгэрэнгүй зургууд

    Хоолойн холбох хэрэгслийн нийтлэг хэрэглээ

    БҮТЭЭГДЭХҮҮНИЙ ПАРАМЕТРҮҮД

    Бүтээгдэхүүний нэр Хоолойн тээглүүр
    Хэмжээ 1/2"-24" оёдолгүй, 26"-110" гагнасан
    Стандарт ANSI B16.9, EN10253-2, DIN2615, GOST17376, JIS B2313, MSS SP 75 гэх мэт.
    Ханын зузаан БЗХӨ, XS, XXS, SCH20,SCH30,SCH40, SCH60, SCH80, SCH160, XXS гэх мэт
    Төрөл тэнцүү/шулуун, тэгш бус/багасгасан/багасгасан
    Төгсгөл Налуу төгсгөл/BE/өгзөгтэй
    Гадаргуу байгалийн өнгө, лак, хар зураг, зэвний эсрэг тос гэх мэт.
    Материал Нүүрстөрөгчийн ган:A234WPB, A420 WPL6 St37,St45, E24, A42CP, 16Mn, Q345, P245GH,P235GH, P265GH, P280GH, P295GH, P355GH гэх мэт.
    Хоолойн ган:ASTM 860 WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 гэх мэт.
    Cr-Mo хайлшин ган:A234 WP11,WP22,WP5,WP9,WP91, 10CrMo9-10, 16Mo3 гэх мэт.
    Аппликейшн Нефть химийн үйлдвэр; агаарын тээвэр болон сансар судлалын үйлдвэр; эмийн үйлдвэр, хийн яндан; цахилгаан станц; хөлөг онгоцны үйлдвэрлэл; ус цэвэршүүлэх гэх мэт.
    Давуу талууд бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай

    ТОЙМЫН ТАНИЛЦУУЛГА



    Хоолойн хавчаар нь гол шугамтай холбогдсон хэсэгт 90° өнцгөөр байрлах хоёр гарцтай Т хэлбэртэй хоолойн холбох хэрэгслийн нэг төрөл юм. Энэ нь хажуугийн гарцтай богино хоолой юм. Хоолойн хавчаарыг шугам хоолойтой тэгш өнцгөөр холбоход ашигладаг. Хоолойн хавчаарыг хоолойн холбох хэрэгсэл болгон өргөн ашигладаг. Тэдгээрийг янз бүрийн материалаар хийсэн бөгөөд янз бүрийн хэмжээ, өнгөлгөөтэй байдаг. Хоолойн хавчаарыг хоёр фазын шингэний хольцыг дамжуулах хоолойн сүлжээнд өргөн ашигладаг.

    ТОЙМНЫ ТӨРӨЛ

    • Ижил хэмжээтэй нүхтэй шулуун хоолойтой тийнүүд байдаг.
    • Бууруулах хоолойн тройникууд нь өөр өөр хэмжээтэй нэг нүхтэй, ижил хэмжээтэй хоёр нүхтэй байдаг.

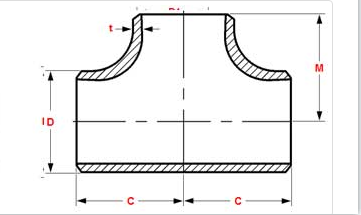

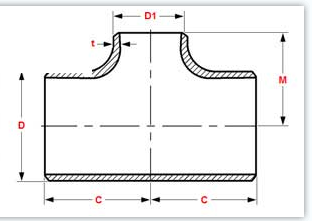

    ТЭГШ ТОЙМТЭГШ БУС ЦАМЦ



    • ASME B16.9 ШУЛУУН TEES-ИЙН ХЭМЖЭЭНИЙ ХҮЛЭЭЛЗЭХ ХЭМЖЭЭ

      Хоолойн нэрлэсэн хэмжээ 1/2-оос 2.1/2 хүртэл 3-аас 3.1/2 хүртэл 4 5-8 10-18 20-24 26-30 32-48
      Гаднах диаграмм
      Бевел (D) дээр      		 +1.6
      -0.8      		 1.6 1.6 +2.4
      -1.6      		 +4
      -3.2      		 +6.4
      -4.8      		 +6.4
      -4.8      		 +6.4
      -4.8
      Төгсгөлд нь дотор талын диаграмм 0.8 1.6 1.6 1.6 3.2 4.8 +6.4
      -4.8      		 +6.4
      -4.8
      Төвөөс төгсгөл хүртэл (C / M) 2 2 2 2 2 2 3 5
      Wall Thk (t) Нэрлэсэн ханын зузааны 87.5%-иас багагүй байна

      Хэмжээст хүлцэл нь өөрөөр заагаагүй бол миллиметрээр өгөгдсөн бөгөөд тэмдэглэснээс бусад тохиолдолд ±-тай тэнцүү байна.

    ДУЛААН БОЛОВСРУУЛАЛТ

    1. Дээжийн түүхий эдийг хянахын тулд хадгална уу.
    2. Дулааны боловсруулалтыг стандартын дагуу хатуу зохицуулна.

    Тэмдэглэгээ

    Төрөл бүрийн тэмдэглэгээний ажил, муруй, будах, шошголох боломжтой. Эсвэл таны хүсэлтээр. Бид таны ЛОГО тэмдэглэгээг хүлээн авна.

    01905081832315

    5

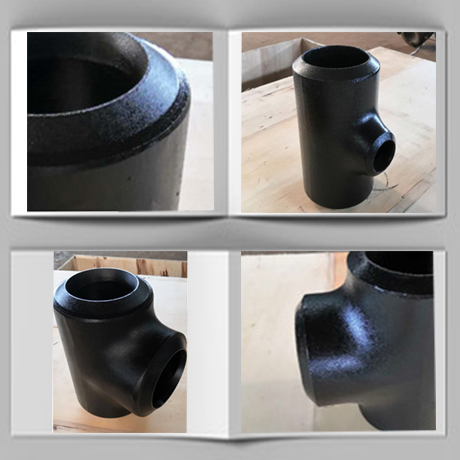

    ДЭЛГЭРЭНГҮЙ ЗУРАГ

    1. ANSI B16.25 стандартын дагуу налуу үзүүр.

    2. Эхлээд элс цацаж, дараа нь төгс будах ажил. Мөн лакаар будаж болно

    3. Ламинат болон хагаралгүй

    4. Гагнуурын засваргүйгээр

    4

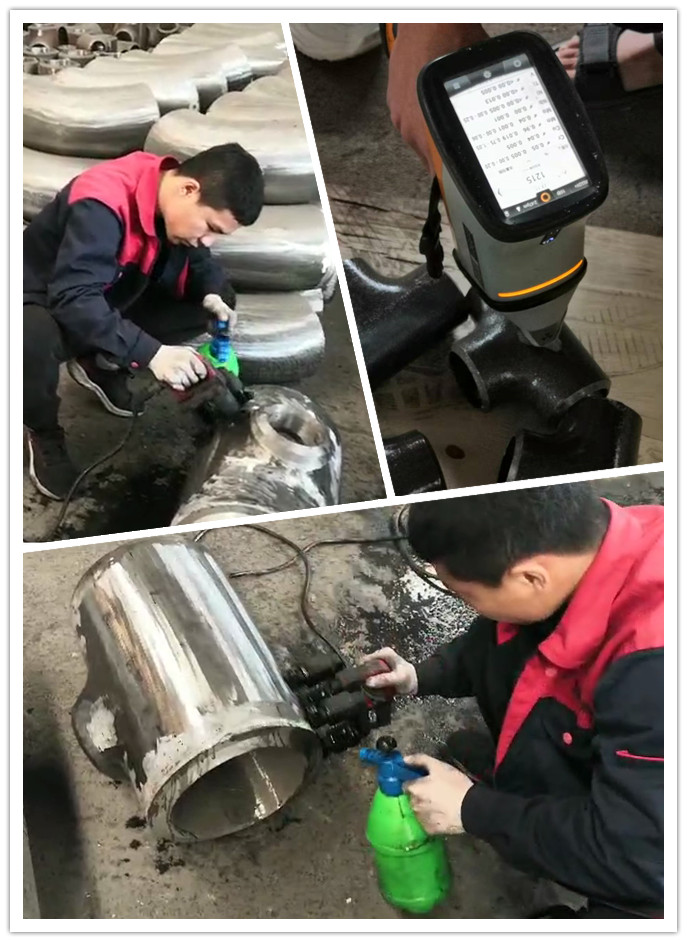

    ШАЛГАЛТ

    1. Хэмжээний хэмжилтүүд, бүгд стандарт хүлцлийн хүрээнд.

    2. Зузаан хүлцэл: +/- 12.5%, эсвэл таны хүсэлтээр

    3. PMI

    4. MT, UT, PT, рентген шинжилгээ

    5. Гуравдагч этгээдийн шалгалтыг хүлээн авах

    6. MTC, EN10204 3.1/3.2 гэрчилгээг нийлүүлэх

    01905081832315

    5

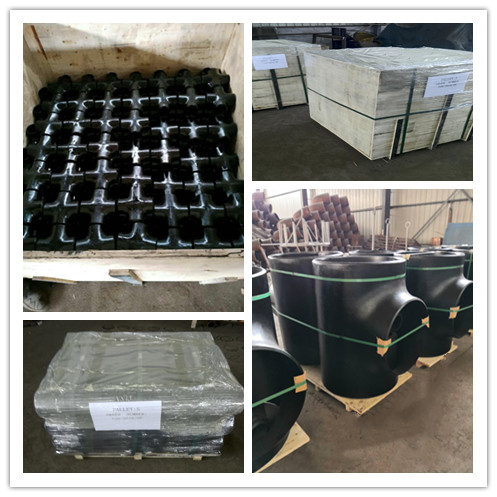

    САВ БАГЛАА, ТЭЭВЭРЛЭЛТ

    1. ISPM15-ын дагуу фанер хайрцаг эсвэл фанер тавиураар савласан

    2. Бид багц бүрт сав баглаа боодлын жагсаалтыг оруулна

    3. Бид багц бүр дээр тээврийн тэмдэглэгээ хийнэ. Тэмдэглэгээний үгсийг таны хүсэлтээр оруулна.

    4. Бүх модон сав баглаа боодлын материалууд нь утаагаар хоргүй

  • Өмнөх:
  • Дараагийнх нь:

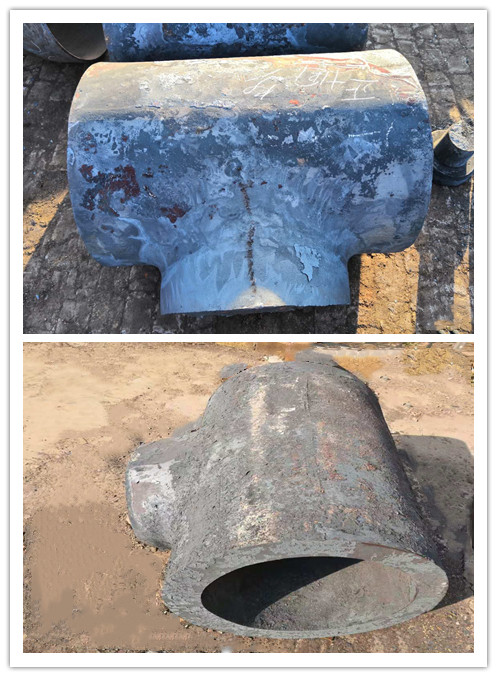

    • Дулааны боловсруулалт

    1. Дээжийн түүхий эдийг хянахын тулд хадгална уу.
    2. Дулааны боловсруулалтыг стандартын дагуу хатуу зохицуулна.

    a0fe0aec

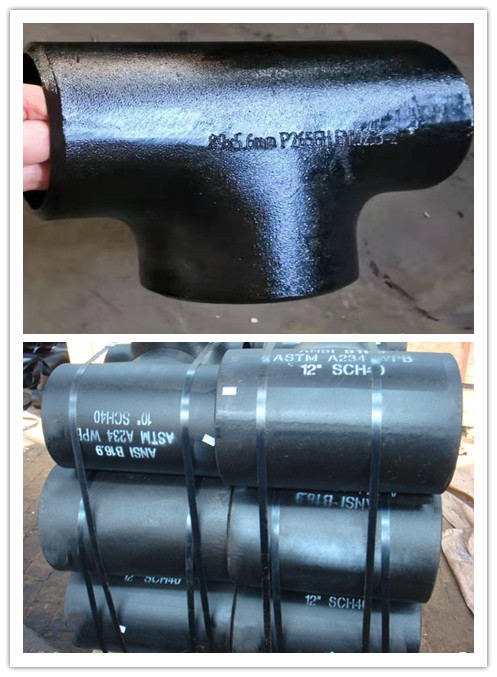

    Тэмдэглэгээ

    Төрөл бүрийн тэмдэглэгээний ажил, муруй, будах, шошголох боломжтой. Эсвэл таны хүсэлтээр. Бид таны ЛОГО тэмдэглэгээг хүлээн авна.

    89634e05

    Дэлгэрэнгүй зургууд

    1. ANSI B16.25 стандартын дагуу налуу үзүүр.

    2. Эхлээд элс цацаж, дараа нь төгс будах ажил. Мөн лакаар будаж болно

    3. Ламинат болон хагаралгүй

    4. Гагнуурын засваргүйгээр

    25cd1903

    Хоолойн холбох хэрэгсэл нь дамжуулах хоолойн системийн чухал бүрэлдэхүүн хэсэг бөгөөд холболт, дахин чиглүүлэлт, чиглэлийг өөрчлөх, хэмжээг өөрчлөх, битүүмжлэх эсвэл шингэний урсгалыг хянах зорилгоор ашиглагддаг. Эдгээрийг барилга, аж үйлдвэр, эрчим хүч, хотын үйлчилгээ зэрэг салбарт өргөн ашигладаг.

    Гол функцууд:Энэ нь хоолой холбох, урсгалын чиглэлийг өөрчлөх, урсгалыг хуваах, нэгтгэх, хоолойн диаметрийг тохируулах, хоолойг битүүмжлэх, хянах, зохицуулах зэрэг функцийг гүйцэтгэж чадна.

    Хэрэглээний хүрээ:

    • Барилгын усан хангамж ба ус зайлуулах хоолой:Усны хоолойн сүлжээнд PVC тохой болон PPR тригуудыг ашигладаг.
    • Аж үйлдвэрийн дамжуулах хоолой:Зэвэрдэггүй ган фланц болон хайлшин ган тохойг химийн бодис тээвэрлэхэд ашигладаг.
    • Эрчим хүчний тээвэрлэлт:Өндөр даралттай ган хоолойн холбох хэрэгслийг газрын тос, хийн хоолойд ашигладаг.
    • HVAC (Халаалт, агааржуулалт, агааржуулагч):Зэс хоолойн холбох хэрэгслийг хөргөлтийн хоолойг холбоход ашигладаг бөгөөд уян хатан холболтыг чичиргээг бууруулахад ашигладаг.
    • Хөдөө аж ахуйн усжуулалт:Хурдан холбогч нь шүршигч усалгааны системийг угсрах, задлах ажлыг хөнгөвчилдөг.
