нүхний фланц WN 4″ 900# RF A105 давхар зэрэглэлийн 3 ус зайлуулах нүхний жийргэвчний боолт ба самар бүх зузаан sch160

Товч тайлбар:

Гаднах диаметр: ~285мм

Боолтны тойргийн диаметр: ~241мм

Боолтны нүхний тоо: 8

Боолтны нүхний диаметр: 29мм (1-1/8 инчийн боолтны хувьд)

Өргөгдсөн нүүрний өндөр: 6.35мм (0.25")

Гагнуурын төгсгөл дэх голын зузаан: ~34мм

Фланцын зузаан: ~73мм (900-р ангилал, 4")

Ойролцоогоор жин: 35-40кг (яг зузаанаас хамаарна)

Бидэнд имэйл илгээх PDF хэлбэрээр татаж авах

Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл

Хоолойн холбох хэрэгслийн нийтлэг хэрэглээ

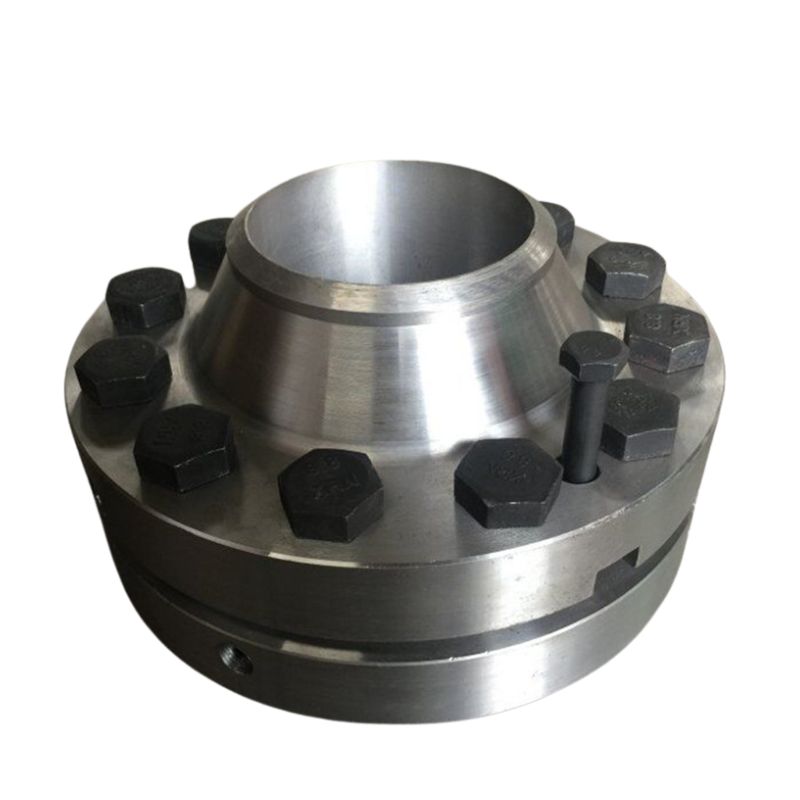

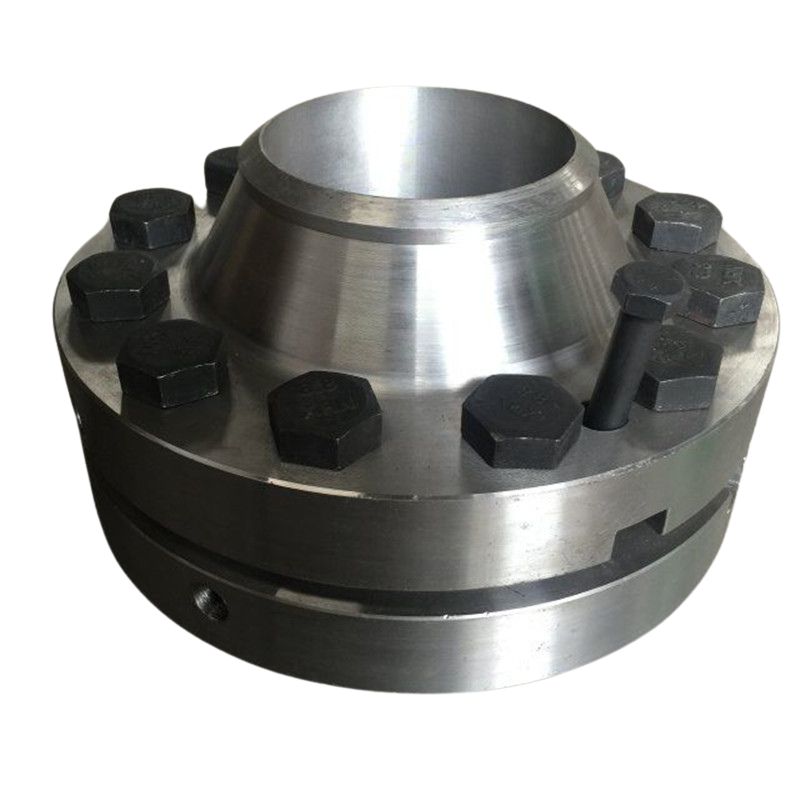

Нүхний фланц WN 4″ 900# RF A105

ASTM A105 стандартын дагуу хийгдсэн 4 инчийн 900# хэмжээтэй гагнуурын хүзүүт нүхний фланц нь газрын тос, байгалийн хий, нефть химийн болон эрчим хүчний үйлдвэрлэлийн салбарт өндөр даралтын чухал үйлчилгээнд зориулагдсан нарийн инженерчлэлийн урсгал хэмжих бүрэлдэхүүн хэсэг юм. ASME B16.36 (Нүхний фланц) болон B16.5 стандартын дагуу үйлдвэрлэгдсэн энэхүү фланц нь стандартын дагуу 3-р зэрэглэлийн давхар ус зайлуулах (агааржуулах) нүхтэй бөгөөд даралтыг нарийн тохируулах, хадгалах дамжуулалт болон процессын хяналтад найдвартай дифференциал даралтын хэмжилтийг баталгаажуулдаг.

ТОДОРХОЙЛОЛТ

Бүтээгдэхүүний нэр	гагнуурын хүзүүний нүхний фланц
ХЭМЖЭЭ	1" дээшээ 24"
Даралт	150#-2500#
Стандарт	ANSI B16.36
Ханын зузаан	SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS гэх мэт.
Материал	Зэвэрдэггүй ган: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, A403 WP317, 904L, 1.4301,1.4307,1.4401,1.4571,1.4541, 254Мо гэх мэт Нүүрстөрөгчийн ган: A105, A350LF2, Q235, St37, St45.8, A42CP, E24, A515 Gr60, A515 Gr 70
	Хоёр талт зэвэрдэггүй ган: UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 гэх мэт. Дамжуулах хоолойн ган: A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 гэх мэт.
	Никель хайлш: inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 гэх мэт. Cr-Mo хайлш: A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3 гэх мэт.
Аппликейшн	Нефть химийн үйлдвэр; агаарын тээвэр болон сансрын хөлөг; эмийн үйлдвэр; хийн яндан; цахилгаан станц; хөлөг онгоцны барилга; ус цэвэршүүлэх гэх мэт.
Давуу талууд	бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай

ASTM A105 нүүрстөрөгчийн гангаар хийгдсэн - ул мөрийг нь мөшгих чадварыг сайжруулах давхар гэрчилгээтэй - энэхүү гагнуурын хүзүүний фланц нь механик бат бөх чанар болон цохилтын эсэргүүцлийг дээд зэргээр хангадаг. 900# даралтын зэрэглэл нь 100°F температурт (тохирох температурын бууралттай) 1500 psi хүртэл ажилладаг системүүдийн бүрэн бүтэн байдлыг хангадаг. Үүний загвар нь хоолойноос фланц руу салшгүй хүзүүгээр жигд шилжих, турбулент байдлыг багасгах, нүхний хавтангийн дээд ба доод урсгалын урсгалын нөхцлийг оновчтой болгоход тэргүүлэх ач холбогдолтой.

ХЭМЖЭЭНИЙ СТАНДАРТУУД

AMSE B 16.5-CZIT

EN1092--CZIT

JISB 2220 -CZIT

БҮТЭЭГДЭХҮҮНИЙ ДЭЛГЭРЭНГҮЙ ШОУ

Хуурамч барилга:

Фланц бүр нь өндөр даралтын дор цутгаж, үр тарианы бүтцийг сайжруулах, механик шинж чанарыг (ялангуяа бат бөх чанар болон ядрах эсэргүүцэл) сайжруулах, дотоод хоосон зай эсвэл согогийг арилгах зорилгоор халаасан нүүрстөрөгчийн ган бэлдэцээс эхэлдэг. Энэ процесс нь цутгамал эсвэл хавтан зүссэн хувилбаруудаас илүү жигд байдал, бат бөх чанарыг баталгаажуулдаг.

Нарийвчлалтай боловсруулалт:

CNC боловсруулалт нь бүх чухал гадаргуу дээр нарийн хүлцэлийг баталгаажуулдаг. Урсгалын эвдрэлийг багасгахын тулд нүхийг жигд өнгөлгөөтэй болгон боловсруулдаг. Өргөгдсөн гадаргууг жийргэвчний атгах болон битүүмжлэх үр нөлөөг дээд зэргээр нэмэгдүүлэхийн тулд нарийн шүдтэй (125-250 AARH өнгөлгөөтэй) хийдэг. Төгс тэгшлэлт болон боолт жигд ачааллыг хангахын тулд боолтны нүхийг өрөмдөж, цэгэн гадаргуутай болгодог.

Нүхний өвөрмөц онцлогууд:

Хоног нь даралт дамжуулагч холболтын стандарт нүхний фланцын тохиргоонд нийцүүлэн 90 градусын зайтай байрлуулсан хоёр 1/2" NPT (эсвэл түүнтэй дүйцэхүйц) 3-р зэргийн ус зайлуулах/агааржуулах цоргоны нүхийг агуулдаг. Холбох гадаргуу нь урсгалыг нарийн хэмжих зориулалттай төвлөрсөн, хурц иртэй нүхтэй стандарт нүхний хавтанг байрлуулах зориулалттай.

Гагнуурын бэлтгэл:

Гагнуурын хүзүүний үзүүрийг 1.6 мм-ийн налуутай стандарт 37.5° өнцгөөр налуулан, тохирох Schedule 160 хоолойд бүрэн нэвтрэх өгзөг гагнахад бэлтгэсэн. Энэхүү загвар нь гагнуурыг өндөр хүчдэлийн фланцын нүүрнээс салгаж, холболтын хамгийн өндөр бүрэн бүтэн байдлыг хангадаг.

Материалын гэрчилгээ:

ASTM A105 давхар гэрчилгээтэй (дулаан болон бүтээгдэхүүний шинжилгээний химийн болон механик шинж чанарууд) бөгөөд материал нь хамгийн бага урсалтын бат бэх (250 МПа) болон суналтын бат бэх (485 МПа) шаардлагыг хангаж байгаа эсэхийг баталгаажуулдаг.

Тэмдэглэгээ ба сав баглаа боодол

Нүхний фланц бүрийг тээвэрлэлтэд тус тусад нь бэлтгэдэг. Эцсийн зэврэлтээс хамгаалах тос эсвэл VCI (Уурын зэврэлтийг дарангуйлагч) бүрээсний дараа фланцыг хүнд даацын хуванцар эсвэл ус нэвтэрдэггүй цаасаар ороодог. Чухал боловсруулсан гадаргуу, ялангуяа өргөгдсөн гадаргуу болон нүхийг захиалгаар хийсэн хуванцар эсвэл картон таглаагаар хамгаалдаг. Дараа нь фланцыг захиалгын тоо хэмжээ болон очих газраас хамааран модон тавиур дээр найдвартай бэхлэх эсвэл бэхжүүлсэн модон хайрцагт савладаг.

ШАЛГАЛТ

Материалын гэрчилгээ: Фланц бүрийг EN 10204 3.1 / ASTM A961 стандартын дагуу бүрэн тээрмийн туршилтын гэрчилгээ (MTC)-ээр хангадаг. Энэхүү гэрчилгээ нь гангийн анхны дулааныг хянах боломжийг олгодог бөгөөд дараахь зүйлийг агуулна.

Бүрэн химийн шинжилгээ (C, Mn, P, S, Si, Cu гэх мэт)

Механик туршилтын үр дүн (Суналтын бат бэх, Урсалтын бат бэх, Суналт, Талбайн агшилт)
Чарпи Импакт туршилтын үр дүн (хэрэв бага температурт үйлчилгээнд зориулагдсан бол)
Дулааны боловсруулалтын бүртгэл (хэрэв хэрэглэвэл хэвийн болгох)

ХАМТЫН АЖИЛЛАГААНЫ ТОХИОЛДОЛ

Нарийн хэмжилтийн хэрэглээнд зориулагдсан энэхүү фланц нь дулааны болон даралтын мөчлөгийн үед хэмжээст тогтвортой байдлыг баталгаажуулдаг. Өргөгдсөн нүүр (RF) өнгөлгөө нь спираль ороомог эсвэл цагираг холболтын жийргэвчтэй найдвартай битүүмжлэлийг баталгаажуулдаг бол Schedule 160 хүнд ханатай бүтэц нь элэгдэлд орсон эсвэл өндөр даралтын уналтын үйлчилгээнд нэмэлт аюулгүй байдлын хязгаарыг бий болгодог. Аюулгүй, нарийвчлалтай шингэний хэмжилтийн үндэс суурь болох энэхүү нүхний фланц нь нарийвчлал, бат бөх чанар, олон улсын даралтын тоног төхөөрөмжийн дүрмийг бүрэн дагаж мөрдөхийг шаарддаг инженерүүдийн хувьд чухал бүрэлдэхүүн хэсэг юм.

ҮЙЛДВЭРЛЭЛИЙН ҮЙЛ ЯВЦ

1Жинхэнэ түүхий эдийг сонгоно уу	2. Түүхий эдийг хайчилж ав	3. Урьдчилан халаах
4. Дэвсгэр хийх	5. Дулааны боловсруулалт	6. Барзгар боловсруулалт
7. Өрөмдлөг	8. Нарийн боловсруулалт	9. Тэмдэглэгээ
10. Шалгалт	11. Сав баглаа боодол	12. Хүргэлт

хайлшин зэвэрдэггүй ган хоолойн хэрэглээ

Өргөн хэрэглээний хувилбарууд: Энэхүү 4 инчийн 900# нүхтэй фланцыг хэд хэдэн чухал салбарын шаардлагатай хэрэглээнд зориулан бүтээсэн:

Газрын тос, хий: Түүхий, хий эсвэл цэвэршүүлсэн бүтээгдэхүүний хадгалалтын дамжуулах хэмжих станцууд, худгийн амсар дахь үйлдвэрлэлийн коллекторууд, компрессорын станцын сорох/бууруулах шугамууд болон боловсруулах үйлдвэрийн боловсруулах шугамууд.
Нефть химийн болон химийн: Реакторуудад нийлүүлэх нарийн хяналт, түрэмгий эсвэл өндөр үнэ цэнэтэй процессын урсгалын хэмжилт, мөн уурын болон конденсатын системийн хэрэглээ.
Цахилгаан үйлдвэрлэл: Дулааны цахилгаан станцуудын гол уур, тэжээлийн ус, түлшний хийн шугамууд бөгөөд үр ашиг, аюулгүй байдлыг хангахын тулд массын урсгалын нарийвчлалтай хэмжилт чухал юм.
Өндөр даралтын хэрэгслүүд: Үйл явцын хяналт, нягтлан бодох бүртгэл эсвэл аюулгүй байдлын холболтын найдвартай, өндөр бүрэн бүтэн урсгалын хэмжилт шаарддаг аливаа үйлдвэр.

Манай компанийн хангамжийн давуу талууд:

Дотооддоо дарах болон боловсруулах: Бид түүхий эдээс эхлээд бэлэн фланц хүртэл үйлдвэрлэлийн үйл явцыг бүрэн хянаж, чанар, ул мөрийг хянах, хуваарийн дагуу ажиллахыг баталгаажуулдаг.
Техникийн мэргэжлийн ур чадвар: Манай инженерийн баг нүхний хэмжээ, жийргэвчний сонголт, суурилуулах эргүүлэх хүчний үзүүлэлтүүд болон төслийн онцлог стандартуудыг (жишээ нь, Shell DEPs, Aramco стандартууд) дагаж мөрдөх тал дээр дэмжлэг үзүүлж чадна.
Уян хатан байдал ба тохируулга: Бид стандарт B16.36 фланцыг нийлүүлдэг боловч цоргоны нүхний янз бүрийн тохиргоо (булангийн цорго, радиус цорго), тусгай бүрхүүл эсвэл бага температурт дулааны боловсруулалт зэрэг тусгай шаардлагыг хангаж чадна.
Өрсөлдөх чадвартай логистик: Экспортын өргөн туршлагатай шууд үйлдвэрлэгчийн хувьд бид дэлхий даяарх ажлын байранд зардал багатай хүргэхийн тулд найдвартай хүргэлтийн хугацааг санал болгож, сав баглаа боодол, тээвэрлэлтийг оновчтой болгодог.
Чанарын баталгаа: Бидний үүрэг амлалт нь хүргэлтээс гадна үргэлжилдэг. Бид фланцуудаа танай хоолойн системд жигд нэгтгэхийн тулд бүрэн баримт бичиг, дэмжлэг үзүүлж, олон жилийн найдвартай, нарийвчлалтай үйлчилгээ үзүүлдэг.
