321ss оёдолгүй зэвэрдэггүй ган фланцын төгсгөлийн ирмэгийн холбоос

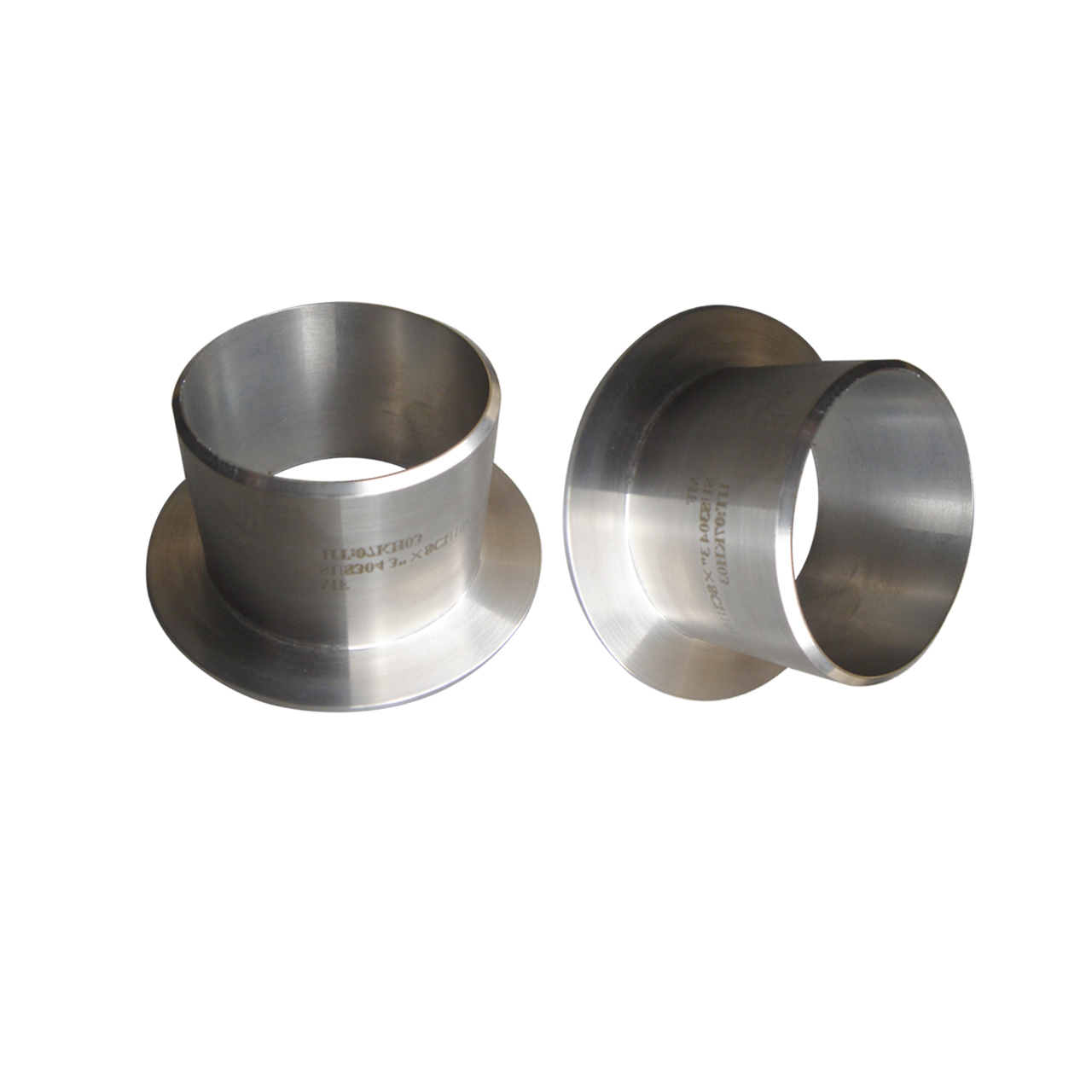

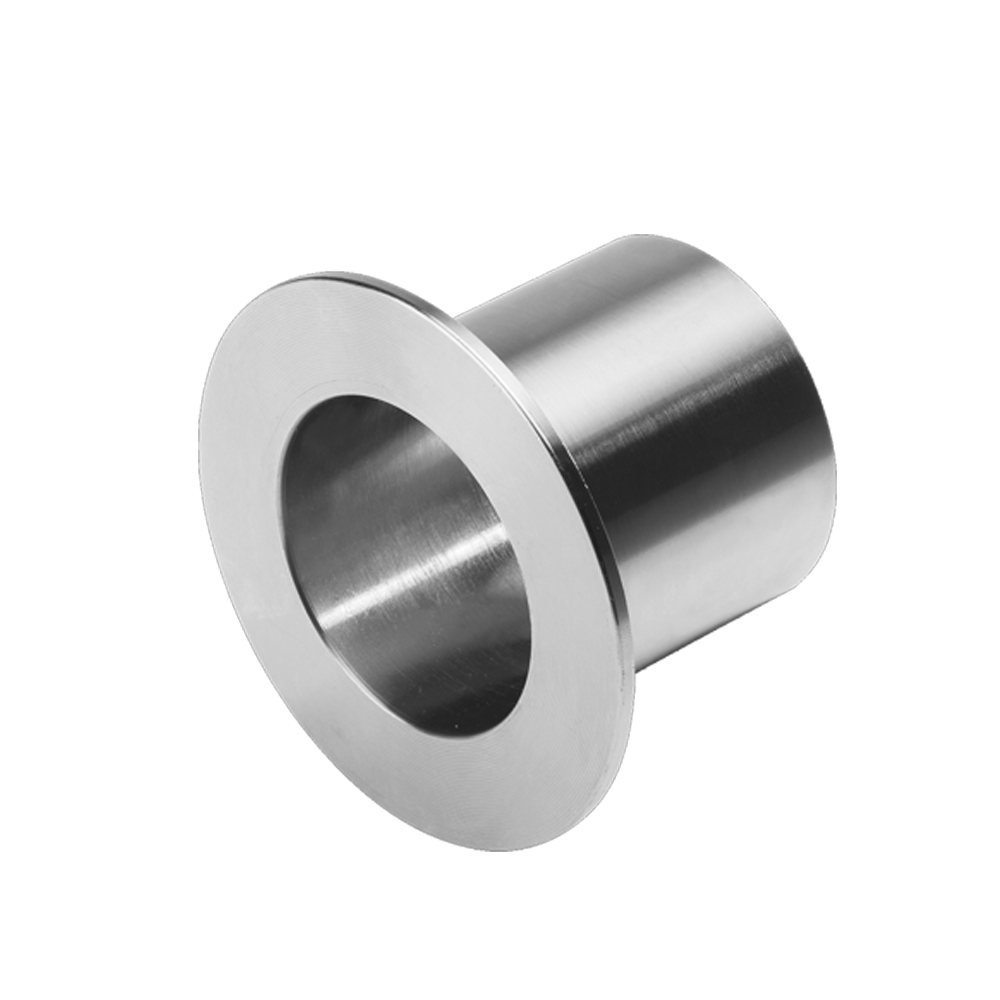

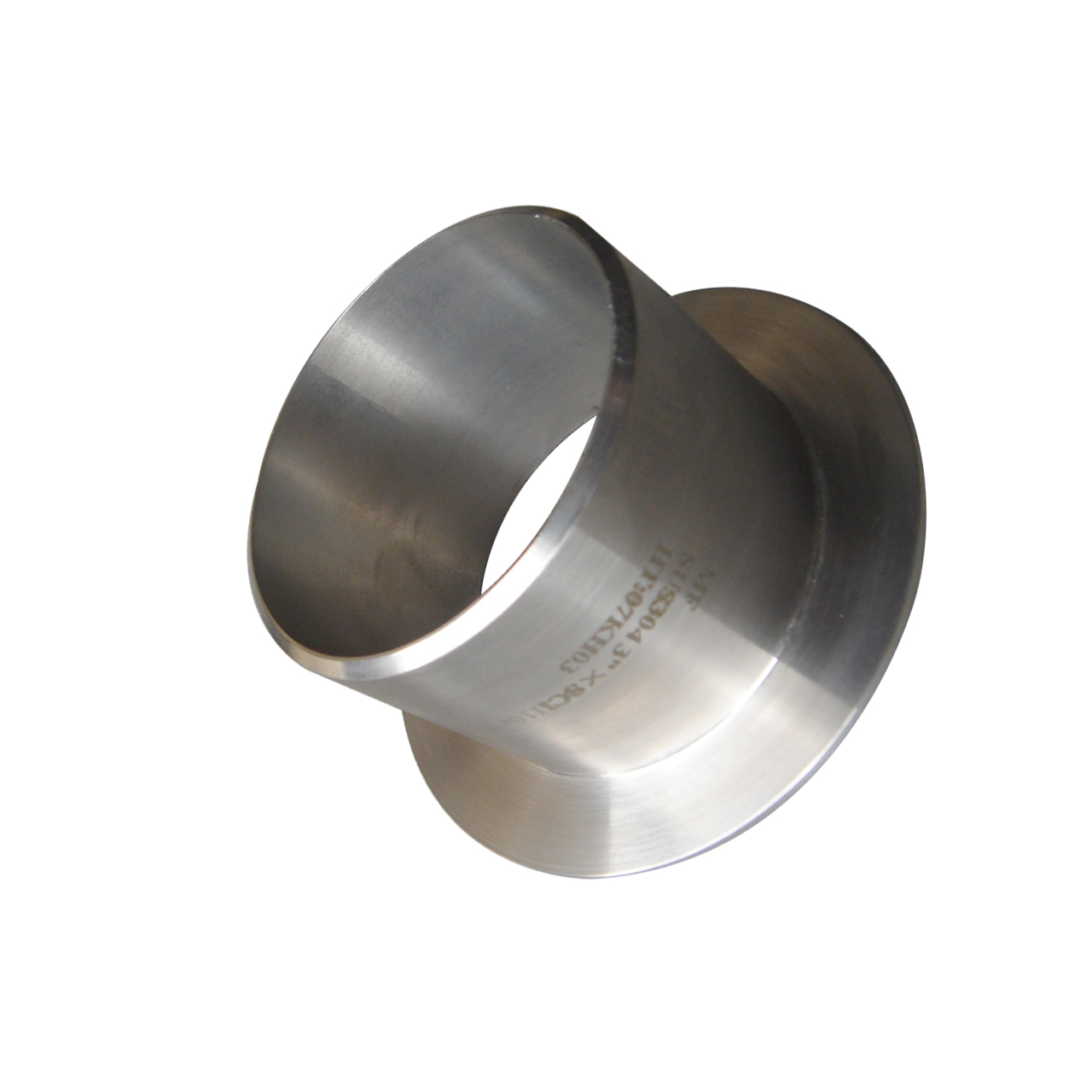

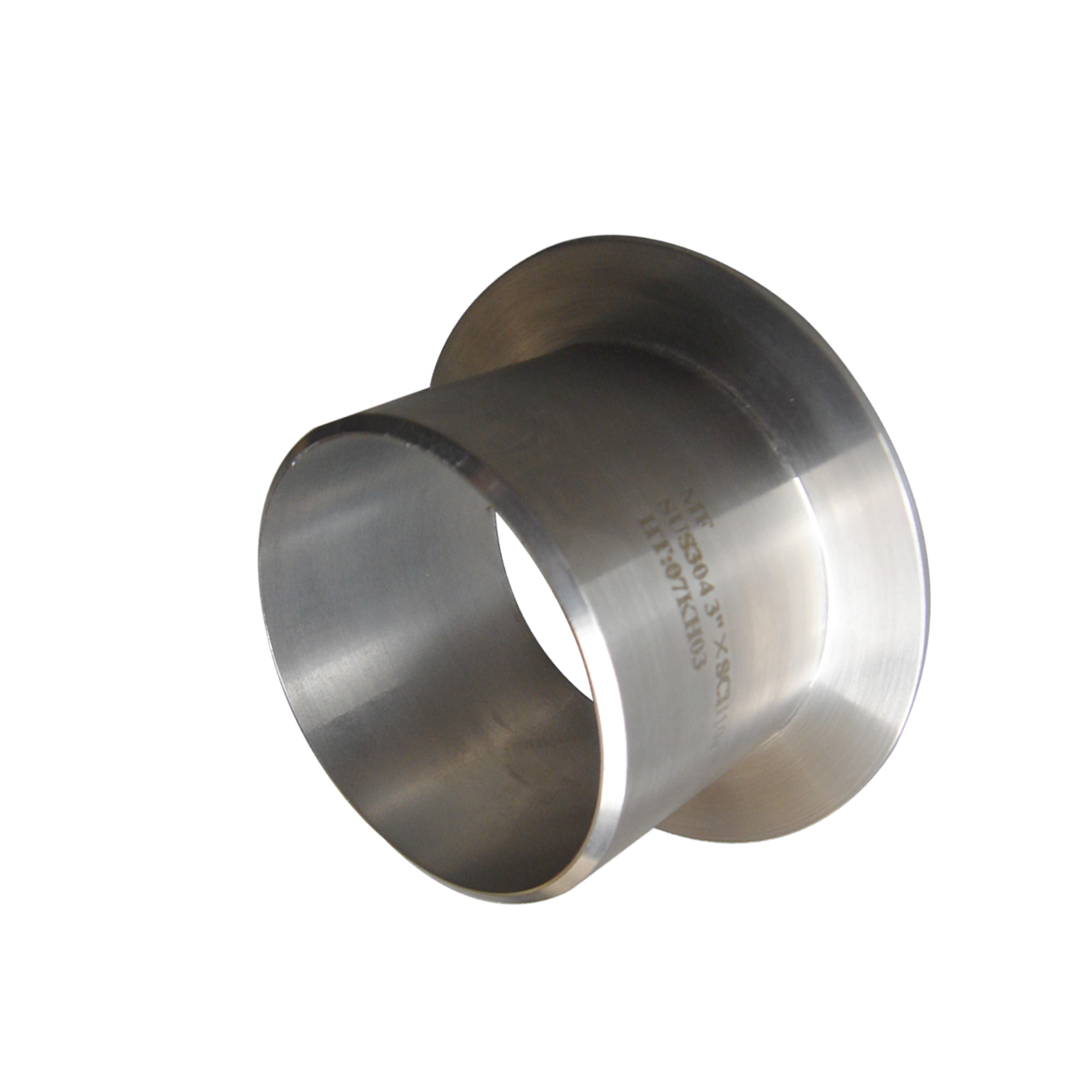

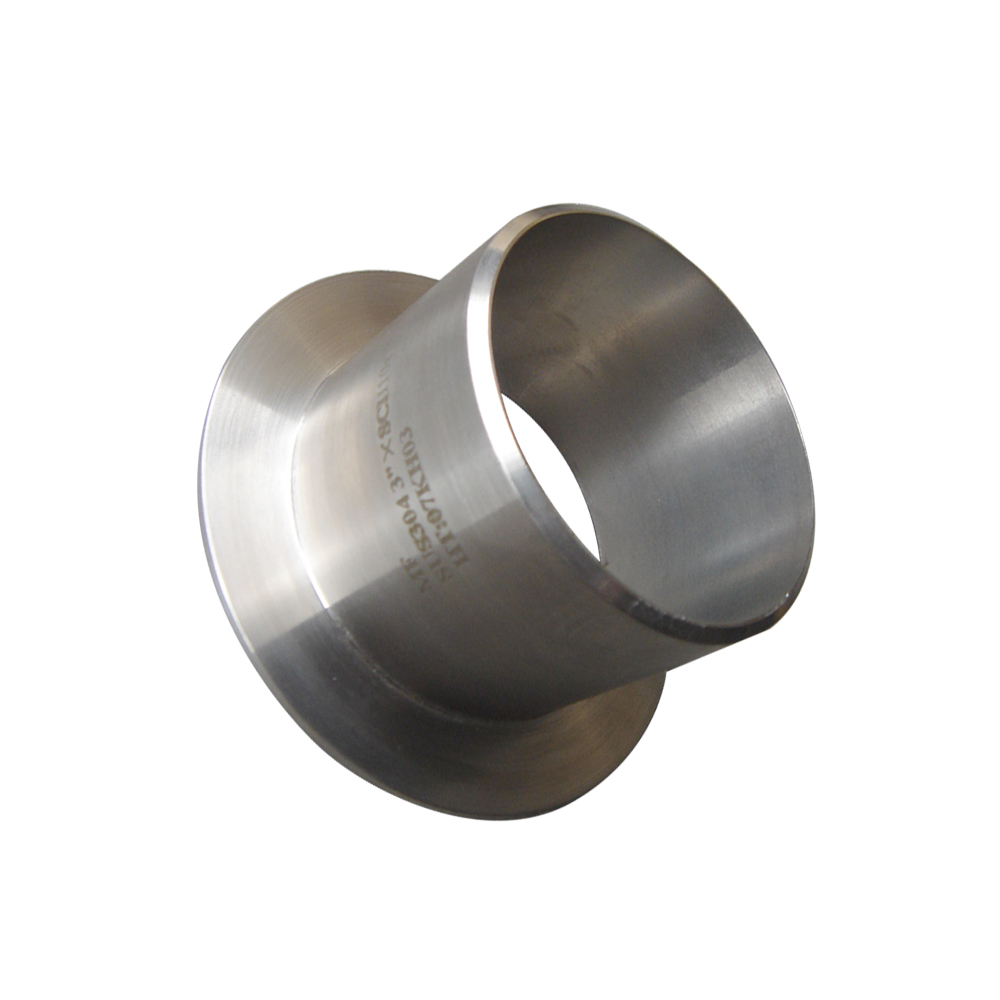

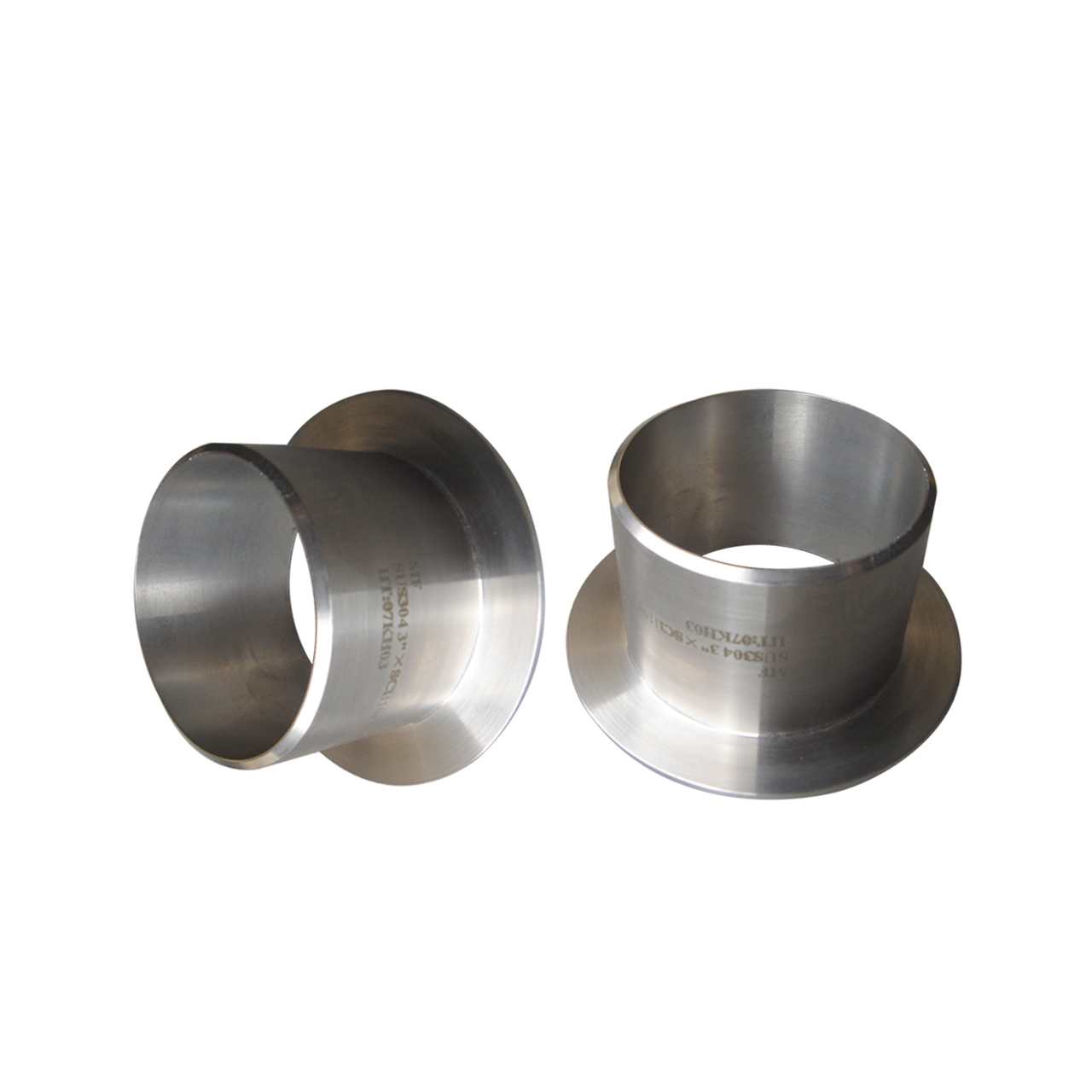

321ss оёдолгүй зэвэрдэггүй ган фланцын төгсгөлийн ирмэгийн ирмэг Онцлох зураг
  • 321ss оёдолгүй зэвэрдэггүй ган фланцын төгсгөлийн ирмэгийн холбоос
  • 321ss оёдолгүй зэвэрдэггүй ган фланцын төгсгөлийн ирмэгийн холбоос
  • 321ss оёдолгүй зэвэрдэггүй ган фланцын төгсгөлийн ирмэгийн холбоос
  • 321ss оёдолгүй зэвэрдэггүй ган фланцын төгсгөлийн ирмэгийн холбоос
  • 321ss оёдолгүй зэвэрдэггүй ган фланцын төгсгөлийн ирмэгийн холбоос
  • 321ss оёдолгүй зэвэрдэггүй ган фланцын төгсгөлийн ирмэгийн холбоос

Товч тайлбар:

Нэр: Stub End
Хэмжээ: 1/2"-80"
Стандарт: ANSI B16.9, MSS SP 43, EN1092-1, Захиалгат гэх мэт.
Төрөл: Урт ба богино
Материал: Зэвэрдэггүй ган, Хоёр талт зэвэрдэггүй ган, Никель хайлш.
Ханын зузаан: SCH5S, SCH10, SCH10S, STD, XS, SCH40S, SCH80S, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS, захиалгаар хийсэн гэх мэт.


PDF хэлбэрээр татаж авах

Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл

Хоолойн холбох хэрэгслийн нийтлэг хэрэглээ

БҮТЭЭГДЭХҮҮНИЙ ПАРАМЕТРҮҮД

Бүтээгдэхүүний нэр Хавчаарын төгсгөл
Хэмжээ 1/2"-24" оёдолгүй, 26"-60" гагнасан
Стандарт ANSI B16.9, MSS SP 43, EN1092-1, захиалгаар хийсэн гэх мэт.
Ханын зузаан SCH5S, SCH10, SCH10S, STD, XS, SCH40S, SCH80S, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS, захиалгаар хийсэн гэх мэт.
Төрөл Урт ба богино
Төгсгөл Налуу төгсгөл/BE/өгзөгтэй
Гадаргуу даршилсан, элсээр гулсуулсан
Материал Зэвэрдэггүй ган:A403 WP304/304L, A403 WP316/316L, A403 WP321, A403 WP310S, A403 WP347H, A403 WP316Ti, A403 WP317, 904L,1.4301,1.4307,1.4401,1.4571,1.4541, 254Mo гэх мэт.
Хоёр талт зэвэрдэггүй ган:UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 гэх мэт.
Никель хайлш:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 гэх мэт.
Аппликейшн Нефть химийн үйлдвэр; агаарын тээвэр болон сансар судлалын үйлдвэр; эмийн үйлдвэр, хийн яндан; цахилгаан станц; хөлөг онгоцны үйлдвэрлэл; ус цэвэршүүлэх гэх мэт.
Давуу талууд бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай

       БОГИНО/УРТ ХЭЭМНИЙ ХӨЛДӨӨНИЙ ҮЗҮҮРҮҮД (ASA/MSS)

Хавчаарын үзүүрүүд нь хоёр өөр загвараар байдаг:

  • MSS-A stub төгсгөл гэж нэрлэгддэг богино хээ
  • ASA-A stub төгсгөлүүд (эсвэл ANSI урт stub төгсгөл) гэж нэрлэгддэг урт хээ
Богино ба урт хээтэй хээтэй төгсгөлүүд

Богино хээ (MSS) болон урт хээтэй төгсгөлүүд (ASA)

ТУУРГИЙН ТӨГСГӨЛИЙН ТӨРЛҮҮД

Хавчаарын үзүүрүүд нь "А төрөл", "Б төрөл", "С төрөл" гэсэн гурван өөр төрлөөр байдаг:

  • Эхний төрөл (A)-г стандарт тохойн холбоосны арын фланцтай нийцүүлэн үйлдвэрлэж, боловсруулдаг (хоёр бүтээгдэхүүнийг хослуулан ашиглах шаардлагатай). Холбогч гадаргуу нь ижил профильтай тул гөлгөр гадаргууг жигд ачаалах боломжтой.
  • В хэлбэрийн голын үзүүрийг стандарт гулсах фланцтай хамт ашиглах шаардлагатай
  • С хэлбэрийн бэхэлгээний үзүүрийг хормой холболттой эсвэл гулсдаг фланцтай хамт ашиглаж болох бөгөөд хоолойгоор үйлдвэрлэдэг

Хавчаарын төгсгөлийн төрлүүд

ТОЙМ ҮЕИЙН ҮНДСНИЙ ҮЗҮҮРИЙН ДАВУУ ТАЛУУД

1. Хоног холболтын нийт өртгийг бууруулдаг. Ерөнхийдөө, тохой холболтын фланц нь голын төгсгөл болон хоолойн материалаас доогуур зэрэглэлтэй тул голын холболтод ашигласан өндөр зэрэглэлийн материалын нийт жинг хэмнэдэг. Жишээ: SS316 хоолойн хувьд 316 гагнуурын хүзүүний бүрэн фланц ашиглахын оронд SS316 голын төгсгөл болон нүүрстөрөгчийн ган голын холболтын фланцыг хослуулан хэрэглэх нь яг адилхан ажлыг хийх боловч SS316 материалын нийт жин бага байх бөгөөд өртөг нь ч мөн адил бага байх болно. Үндсэндээ голын төгсгөлүүд нь зэвэрдэггүй ган, дуплекс болон никель хайлшин хоолойд өндөр зэрэглэлийн материалын жинг багасгаж, зардлыг хэмнэх боломжийг олгодог. Мэдээжийн хэрэг, голын диаметр болон фланцын ангилал том байх тусам хэмнэлт өндөр болно! 2. Хоног суурилуулах ажлыг хөнгөвчилдөг. Тохой холболтын фланцыг хоолой дээр эргүүлж, холбогч фланцын боолтны нүхийг тэгшлэх ажлыг хялбарчилж болно.

Хажуугийн үзүүрүүд нь өндөр даралтын хэрэглээнд ч түгээмэл болж байгааг тэмдэглэх нь зүйтэй (өмнө нь зөвхөн нам даралтын хэрэглээнд ашигладаг байсан).

psb (29)

ДЭЛГЭРЭНГҮЙ ЗУРАГ

1. ANSI B16.25 стандартын дагуу налуу үзүүр.

2. Ламинат болон хагаралгүй

3. Гагнуурын засваргүйгээр

4. Гадаргуугийн боловсруулалтыг даршилсан эсвэл CNC нарийн боловсруулалтаар хийж болно. Мэдээж үнэ нь өөр өөр байдаг. Лавлагаа болгож хэлэхэд даршилсан гадаргуу нь хямд байдаг.

Тэмдэглэгээ

Таны хүсэлтээр янз бүрийн тэмдэглэгээний ажил хийж болно. Бид таны ЛОГО тэмдэглэгээг хүлээн авна.

5

01905081832315

ШАЛГАЛТ

1. Хэмжээний хэмжилтүүд, бүгд стандарт хүлцлийн хүрээнд.
2. Зузаан хүлцэл: +/- 12.5%, эсвэл таны хүсэлтээр
3. PMI
4. Физик томографи, УД, рентген шинжилгээ
5. Гуравдагч этгээдийн шалгалтыг хүлээн авах
6. MTC нийлүүлэлт, EN10204 3.1/3.2 гэрчилгээ, NACE

САВ БАГЛАА, ТЭЭВЭРЛЭЛТ

1. Фанер хайрцаг эсвэл фанер тавиураар савласан
2. Бид багц бүрт сав баглаа боодлын жагсаалтыг оруулна
3. Бид багц бүр дээр тээврийн тэмдэглэгээ хийнэ. Тэмдэглэгээний үгсийг таны хүсэлтээр оруулна.
4. Бүх модон сав баглаа боодлын материалууд нь утаагаар хоргүй



5

8

ШАЛГАЛТ

1. Хэмжээний хэмжилтүүд, бүгд стандарт хүлцлийн хүрээнд.
2. Зузаан хүлцэл: +/- 12.5%, эсвэл таны хүсэлтээр
3. PMI
4. Физик томографи, УД, рентген шинжилгээ
5. Гуравдагч этгээдийн шалгалтыг хүлээн авах
6. MTC нийлүүлэлт, EN10204 3.1/3.2 гэрчилгээ, NACE

  • Өмнөх:
  • Дараагийнх нь:

    • Хоолойн холбох хэрэгсэл нь дамжуулах хоолойн системийн чухал бүрэлдэхүүн хэсэг бөгөөд холболт, дахин чиглүүлэлт, чиглэлийг өөрчлөх, хэмжээг өөрчлөх, битүүмжлэх эсвэл шингэний урсгалыг хянах зорилгоор ашиглагддаг. Эдгээрийг барилга, аж үйлдвэр, эрчим хүч, хотын үйлчилгээ зэрэг салбарт өргөн ашигладаг.

    Гол функцууд:Энэ нь хоолой холбох, урсгалын чиглэлийг өөрчлөх, урсгалыг хуваах, нэгтгэх, хоолойн диаметрийг тохируулах, хоолойг битүүмжлэх, хянах, зохицуулах зэрэг функцийг гүйцэтгэж чадна.

    Хэрэглээний хүрээ:

    • Барилгын усан хангамж ба ус зайлуулах хоолой:Усны хоолойн сүлжээнд PVC тохой болон PPR тригуудыг ашигладаг.
    • Аж үйлдвэрийн дамжуулах хоолой:Зэвэрдэггүй ган фланц болон хайлшин ган тохойг химийн бодис тээвэрлэхэд ашигладаг.
    • Эрчим хүчний тээвэрлэлт:Өндөр даралттай ган хоолойн холбох хэрэгслийг газрын тос, хийн хоолойд ашигладаг.
    • HVAC (Халаалт, агааржуулалт, агааржуулагч):Зэс хоолойн холбох хэрэгслийг хөргөлтийн хоолойг холбоход ашигладаг бөгөөд уян хатан холболтыг чичиргээг бууруулахад ашигладаг.
    • Хөдөө аж ахуйн усжуулалт:Хурдан холбогч нь шүршигч усалгааны системийг угсрах, задлах ажлыг хөнгөвчилдөг.
