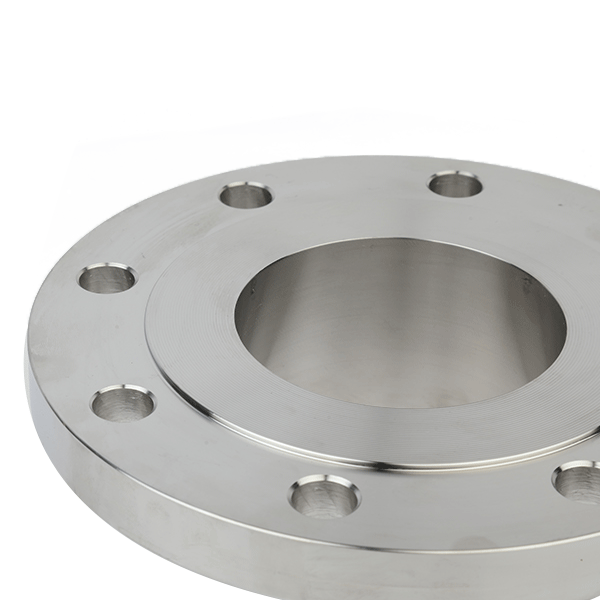

ТОДОРХОЙЛОЛТ
| Бүтээгдэхүүний нэр | Тойрог холбоос/Сул фланц |
| Хэмжээ | 1/2"-24" |
| Даралт | 150#-2500#,PN0.6-PN400,5K-40K |
| Стандарт | ANSI B16.5, EN1092-1, JIS B2220 гэх мэт. |
| Хавчаарын төгсгөл | MSS SP 43, ASME B16.9 |
| Материал | Зэвэрдэггүй ган:A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571,1.4541, 254Mo гэх мэт. |
| Нүүрстөрөгчийн ган:A105, A350LF2, S235Jr, S275Jr, St37, St45.8, A42CP, A48CP, E24, A515 Gr60, A515 Gr 70 гэх мэт. | |
| Хоёр талт зэвэрдэггүй ган:UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 гэх мэт. | |
| Хоолойн ган:A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 гэх мэт. | |
| Никель хайлш:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 гэх мэт. | |
| Cr-Mo хайлш:A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3,15Crmo гэх мэт. | |
| Аппликейшн | Нефть химийн үйлдвэр; агаарын тээвэр болон сансар судлалын үйлдвэр; эмийн үйлдвэр; хийн яндан; цахилгаан станц; хөлөг онгоцны үйлдвэрлэл; ус цэвэршүүлэх гэх мэт. |
| Давуу талууд | бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай |
ХЭМЖЭЭНИЙ СТАНДАРТУУД
БҮТЭЭГДЭХҮҮНИЙ ДЭЛГЭРЭНГҮЙ ШОУ
1. Нүүр царай
Өргөгдсөн нүүр (RF), бүтэн нүүр (FF), цагираг хэлбэртэй холбоос (RTJ), ховил, хэл эсвэл захиалгаар хийж болно.
2. ANSI B16.25-ын дагуу налуу үзүүр
3.CNC нарийн өнгөлгөөтэй.
Гадна талын өнгөлгөө: Фланцын гадаргуу дээрх өнгөлгөөг Арифметик дундаж барзгаржилтын өндөр (AARH) гэж хэмждэг. Өнгөлгөөг ашигласан стандартаар тодорхойлно. Жишээлбэл, ANSI B16.5 нь 125AARH-500AARH (3.2Ra-аас 12.5Ra хүртэл) хүрээнд гадна талын өнгөлгөөг заадаг. Хүсэлтийн дагуу бусад өнгөлгөөг авах боломжтой, жишээлбэл, хамгийн ихдээ 1.6 Ra, 1.6/3.2 Ra, 3.2/6.3Ra эсвэл 6.3/12.5Ra. Хамгийн түгээмэл нь 3.2/6.3Ra хүрээ юм.
Тэмдэглэгээ ба сав баглаа боодол
• Давхарга бүр гадаргууг хамгаалахын тулд хуванцар хальс ашигладаг
• Бүх зэвэрдэггүй гангийн хувьд фанер хайрцагтай. Том хэмжээтэй нүүрстөрөгчийн фланцыг фанер тавиураар савладаг. Эсвэл захиалгаар савлаж болно.
• Тээвэрлэлтийн тэмдэг хүсэлтийн дагуу хийж болно
• Бүтээгдэхүүн дээрх тэмдэглэгээг сийлбэрлэх эсвэл хэвлэх боломжтой. OEM хүлээн авна.
ШАЛГАЛТ
• UT шинжилгээ
• Физик дасгалын тест
• MT шалгалт
• Хэмжээний туршилт
Хүргэлтийн өмнө манай Чанарын хяналтын баг NDT туршилт болон хэмжээсийн үзлэгийг зохион байгуулна. Мөн TPI (гуравдагч талын үзлэг)-ийг хүлээн авна.
ҮЙЛДВЭРЛЭЛИЙН ҮЙЛ ЯВЦ
| 1. Жинхэнэ түүхий эдийг сонгоно уу | 2. Түүхий эдийг хайчилж ав | 3. Урьдчилан халаах |
| 4. Дэвсгэр хийх | 5. Дулааны боловсруулалт | 6. Барзгар боловсруулалт |
| 7. Өрөмдлөг | 8. Нарийн боловсруулалт | 9. Тэмдэглэгээ |
| 10. Шалгалт | 11. Сав баглаа боодол | 12. Хүргэлт |
ХАМТЫН АЖИЛЛАГААНЫ ТОХИОЛДОЛ
Турк улсад хэрэгжиж буй төсөлд фланцыг байгалийн хийн хоолойд ашигладаг. Эдгээр бүх фланцыг TUV баталсан.
ФЛАНСНЫ МЭДЭЭЛЛИЙН ХУУДАС
1Фланцын хэмжээс ба хүлцэл нь ASME B16.5 стандартын дагуу байна.
2. Фланцыг давтах аргаар үйлдвэрлэнэ.
3. Материалууд нь ASTM A105, ASTM A694 F65 болон ASTM A694 F70 стандартын дагуу байх ёстой.
4. ASTM A694 F65 болон ASTM A694 F70 фланцуудыг унтрааж, зөөлрүүлсэн байх ёстой.
5. Материалын туршилтын гэрчилгээ болон дулааны боловсруулалтын тайланг TPI үзлэгт ашиглах боломжтой болгоно.
6. WN фланцууд нь ASME B16.25 стандартын дагуу налуу үзүүртэй байна.
7. Материалын химийн болон механик туршилтын утга (цохилт, урсац, суналт гэх мэт) нь холбогдох стандартын дагуу байна.
8. Бүх гадаргууг зэврэлтээс урьдчилан сэргийлэхийн тулд тунгалаг тосоор боловсруулж, лакаар будна.
9. Тэмдэглэгээнд дараах мэдээлэл багтана.
• Диаметр (туршилт 6”)
• Даралтын ангилал (туршилтын хугацаа 150 фунт)
• Материалын зэрэг (ASTM A 105 стандартын дагуу)
• Ханын зузаан (туршилтын хугацаа 4,78 мм)
• Дулааны дугаар (хүчинтэй хугацаа 138413)
• Үйлдвэрлэлийн стандарт (ASME B16.5)
10. Материалууд нь гадаргуугийн ямар нэгэн согог, хагаралгүй байх ёстой. Гагнуурын засвар хийхийг хатуу хориглоно.
11. Бүх фланцууд нь өргөгдсөн гадаргуутай (RF) байх ёстой. Битүүмжлэх гадаргуу нь ASME B46.1 стандартын дагуу Ra 3,2 – 6,3 µm (125 – 250 микрон орно) байна.
12. Материалыг боловсруулалтад гэмтэл учруулахаас сэргийлж савлаж, гадаргууг битүүмжлэх ёстой.
13. Бүх хэмжээсүүд эерэг (+) хүлцэлтэй байна. Хасах хүлцэлтэй байхыг хатуу хориглоно.
14. Фланцын налууг ASME B16.25 стандартын дагуу хийнэ.
15. Үйлдвэрлэлийн процессыг TPI хэзээ ч шалгана.
16. TPI нь химийн/механик туршилтын дээжинд зориулж аливаа материалаас дээж авч болно.
17. Ирж буй шалгалтын тайланг TPI хянана.
| Зүйл | Хэмжээ (инч) | Даралтын ангилал | CS | Материал | Жин (мм) | Байршил | Тоо ширхэг |
| СОРФ | 12 | 150 фунт | 20 | А105 | - | САВНЫ ФЛАНГУУД | 48 |
| СОРФ | 8 | 150 фунт | 20 | А105 | - | САВНЫ ФЛАНГУУД | 32 |
| СОРФ | 3 | 150 фунт | 20 | А105 | - | САВНЫ ФЛАНГУУД | 32 |
| Хоног, Гагнуурын хүзүү | 24 | 150 фунт | 20 | А105 | 14 | САВНЫ ФЛАНГУУД | 2 |
| Хоног, Гагнуурын хүзүү | 24 | 150 фунт | 20 | А105 | 5.54 | САВНЫ ФЛАНГУУД | 4 |
| СОРФ | 20 | 150 фунт | 20 | А105 | - | САВНЫ ФЛАНГУУД | 6 |
| Хоног, Гагнуурын хүзүү | 24 | 150 фунт | 20 | А105 | 5.54 | САВНЫ ФЛАНГУУД | 8 |
| Хоног, Гагнуурын хүзүү | 24 | 150 фунт | 20 | А105 | 14 | САВНЫ ФЛАНГУУД | 8 |
| Хоног, Гагнуурын хүзүү | 24 | 150 фунт | 20 | А105 | 16 | САВНЫ ФЛАНГУУД | 8 |
| СОРФ | 3 | 150 фунт | 20 | А105 | - | САВНЫ ФЛАНГУУД | 24 |
| СОРФ | 20 | 150 фунт | 20 | А105 | - | САВНЫ ФЛАНГУУД | 6 |
| Хоног, Гагнуурын хүзүү | 24 | 150 фунт | 20 | А105 | 5.54 | САВНЫ ФЛАНГУУД | 8 |
| Хоног, Гагнуурын хүзүү | 24 | 150 фунт | 20 | А105 | 14 | САВНЫ ФЛАНГУУД | 16 |
| Зүйл | Хэмжээ (инч) | Даралтын ангилал | CS | Материал | Жин (мм) | Байршил | Тоо ширхэг |
| Хоног, Гагнуурын хүзүү | 24 | 400 фунт | 62 | ASTM A694 F70 | 7.92 | PSM1 | 2 |
| Хоног, Гагнуурын хүзүү | 20 | 400 фунт | 62 | ASTM A694 F70 | 7.14 | PSM1 | 6 |
| Хоног, Гагнуурын хүзүү | 24 | 400 фунт | 62 | ASTM A694 F70 | 7.92 | PSM1 | 4 |
| Хоног, Гагнуурын хүзүү | 20 | 400 фунт | 62 | ASTM A694 F70 | 7.14 | PSM1 | 10 |
| Хоног, Гагнуурын хүзүү | 12 | 400 фунт | 62 | ASTM A694 F70 | 4.78 | PSM1 | 4 |
| Хоног, Гагнуурын хүзүү | 4 | 400 фунт | 62 | ASTM A694 F70 | 4.78 | PSM1 | 4 |
| Хоног, Гагнуурын хүзүү | 24 | 400 фунт | 62 | ASTM A694 F70 | 7.92 | PSM1 | 25 |
| Хоног, Гагнуурын хүзүү | 4 | 400 фунт | 62 | ASTM A694 F70 | 4.78 | PSM1 | 16 |
| Хоног, Гагнуурын хүзүү | 24 | 400 фунт | 62 | ASTM A694 F70 | 7.92 | PSM1 | 2 |
| Хоног, Гагнуурын хүзүү | 20 | 400 фунт | 62 | ASTM A694 F70 | 7.14 | PSM1 | 6 |
| Хоног, Гагнуурын хүзүү | 24 | 400 фунт | 62 | ASTM A694 F70 | 7.92 | PSM1 | 4 |
| Хоног, Гагнуурын хүзүү | 20 | 400 фунт | 62 | ASTM A694 F70 | 7.14 | PSM1 | 10 |
| Хоног, Гагнуурын хүзүү | 12 | 400 фунт | 62 | ASTM A694 F70 | 4.78 | PSM1 | 4 |
| Хоног, Гагнуурын хүзүү | 24 | 400 фунт | 62 | ASTM A694 F70 | 7.92 | PSM1 | 25 |
| Хоног, Гагнуурын хүзүү | 4 | 400 фунт | 62 | ASTM A694 F70 | 4.78 | PSM1 | 16 |
| Хоног, Гагнуурын хүзүү | 10 | 300 фунт | 51 | ASTM A694 F65 | 4.78 | PSB1 | 2 |
| Хоног, Гагнуурын хүзүү | 6 | 300 фунт | 51 | ASTM A694 F65 | 4.78 | РАБИГ | 4 |
| Хоног, Гагнуурын хүзүү | 4 | 300 фунт | 51 | ASTM A694 F65 | 4.78 | РАБИГ | 4 |
| Хоног, Гагнуурын хүзүү | 18 | 300 фунт | 51 | ASTM A694 F65 | 4.78 | РАБИГ | 2 |
| Хоног, Гагнуурын хүзүү | 8 | 300 фунт | 51 | ASTM A694 F65 | 4.78 | РАБИГ | 2 |
| Хоног, Гагнуурын хүзүү | 8 | 300 фунт | 51 | ASTM A694 F65 | 4.78 | РАБИГ | 2 |
Түгээмэл асуултууд
1. Зэвэрдэггүй ган хоолойн холбох хэрэгслүүдийн янз бүрийн төрлүүд юу вэ?
Хариулт: Зэвэрдэггүй ган хоолойн холбох хэрэгсэлд өгзөг гагнуурын хоолойн холбох хэрэгсэл, залгуур гагнуурын хоолойн холбох хэрэгсэл, урсгалтай хоолойн холбох хэрэгсэл, фланц, хавхлага болон бусад төрлүүд орно.
2. Зэвэрдэггүй ган 304 ба 316 зэвэрдэггүй ган хоолойн холбох хэрэгслийн хооронд ямар ялгаа байдаг вэ?
А: 304 зэвэрдэггүй ган нь ихэнх хэрэглээнд тохиромжтой бөгөөд зэврэлтэнд маш сайн тэсвэртэй. Нөгөөтэйгүүр, 316 зэвэрдэггүй ган нь өндөр зэврэлттэй орчинд зэврэлтэнд илүү сайн тэсвэртэй бөгөөд далайн болон химийн хэрэглээнд илүү тохиромжтой.
3. Хуурамч өгзөгтэй гагнасан хоолойн холбох хэрэгслийг ашиглахын давуу талууд юу вэ?
А: Хуурамч өгзөгний гагнуурын холбох хэрэгсэл нь сайжруулсан бат бөх, найдвартай, гоожихгүй холболтыг хангадаг. Эдгээр нь маш сайн цохилтын эсэргүүцэлтэй бөгөөд өндөр даралт болон өндөр температурт хэрэглэхэд илүү тохиромжтой.
4. Өгзөг гагнуурын фланц гэж юу вэ?
Хариулт: Өгзөг гагнуурын фланц нь урт конус хэлбэрийн голтой бөгөөд хоолойд гагнагдсан хоолойн фланц юм. Энэ нь хоолойноос фланц руу жигд шилжилтийг маш сайн бат бөх, бүрэн бүтэн байдлаар хангадаг.
5. Хоолойн холбох хэрэгсэлд ямар төрлийн зэвэрдэггүй ган түгээмэл хэрэглэгддэг вэ?
А: 304, 316, 304L, 316L болон 317 зэрэглэлийн зэвэрдэггүй ган нь зэврэлтэнд маш сайн тэсвэртэй, бат бөх, олон талт хэрэглээтэй тул хоолойн холбох хэрэгсэлд түгээмэл хэрэглэгддэг.
6. Зэвэрдэггүй ган хоолойн холбох хэрэгслийг өндөр температурт ашиглаж болох уу?
Хариулт: Тийм ээ, зэвэрдэггүй ган холбох хэрэгсэл нь өндөр температурт тохиромжтой. Гэсэн хэдий ч ашигласан зэвэрдэггүй гангийн зэрэглэлийг тухайн хэрэглээний тодорхой температурын шаардлагад үндэслэн сайтар сонгох хэрэгтэй.
7. Зэвэрдэггүй ган хоолойн холбох хэрэгсэл нь хүнс, ундааны үйлдвэрт тохиромжтой юу?
Хариулт: Тийм ээ, зэвэрдэггүй ган хоолойн холбох хэрэгсэл нь эрүүл ахуй, зэврэлтэнд тэсвэртэй, засвар үйлчилгээ хийхэд хялбар тул хүнс, ундааны үйлдвэрлэлд өргөн хэрэглэгддэг.
8. Сокет гагнуурын холбох хэрэгсэл болон өгзөг гагнуурын холбох хэрэгслийн хооронд ямар ялгаа байдаг вэ?
Хариулт: Сокет гагнасан хоолойн холбох хэрэгсэл нь хоолойг залгуурт оруулж, дараа нь хоолойг холбохын тулд филе гагнуур хийдэг. Нөгөөтэйгүүр, товчтой гагнуурын холбох хэрэгсэл нь хоолойн үзүүрийг налуу болгож, дараа нь гагнахыг шаарддаг.
9. Зэвэрдэггүй ган хоолойн холбох хэрэгслийг дахин боловсруулж болох уу?
А: Тийм ээ, зэвэрдэггүй ган хоолойн холбох хэрэгсэл нь дахин боловсруулахад маш тохиромжтой. Зэвэрдэггүй ган нь шинж чанар, чанараа алдалгүйгээр дахин боловсруулж, ашиглах боломжтой тогтвортой материал юм.
10. Бусад материалтай харьцуулахад зэвэрдэггүй ган хоолойн холбох хэрэгслийг ашиглахын давуу талууд юу вэ?
А: Зэвэрдэггүй ган хоолойн холбох хэрэгсэл нь зэврэлтэнд маш сайн тэсвэртэй, өндөр бат бөх, удаан эдэлгээтэй, эрүүл ахуйн шинж чанартай гэх мэт олон давуу талтай. Эдгээр нь засвар үйлчилгээ бага шаарддаг, урт хугацааны эдэлгээтэй, цэвэрхэн, үзэсгэлэнтэй харагддаг.
БҮТЭЭГДЭХҮҮНИЙ ДЭЛГЭРЭНГҮЙ ШОУ
1. Нүүр царай
Өргөгдсөн нүүр (RF), бүтэн нүүр (FF), цагираг хэлбэртэй холбоос (RTJ), ховил, хэл эсвэл захиалгаар хийж болно.
2. ANSI B16.25-ын дагуу налуу үзүүр
3.CNC нарийн өнгөлгөөтэй.
Гадна талын өнгөлгөө: Фланцын гадаргуу дээрх өнгөлгөөг Арифметик дундаж барзгаржилтын өндөр (AARH) гэж хэмждэг. Өнгөлгөөг ашигласан стандартаар тодорхойлно. Жишээлбэл, ANSI B16.5 нь 125AARH-500AARH (3.2Ra-аас 12.5Ra хүртэл) хүрээнд гадна талын өнгөлгөөг заадаг. Хүсэлтийн дагуу бусад өнгөлгөөг авах боломжтой, жишээлбэл, хамгийн ихдээ 1.6 Ra, 1.6/3.2 Ra, 3.2/6.3Ra эсвэл 6.3/12.5Ra. Хамгийн түгээмэл нь 3.2/6.3Ra хүрээ юм.
Тэмдэглэгээ ба сав баглаа боодол
• Давхарга бүр гадаргууг хамгаалахын тулд хуванцар хальс ашигладаг
• Бүх зэвэрдэггүй гангийн хувьд фанер хайрцагтай. Том хэмжээтэй нүүрстөрөгчийн фланцыг фанер тавиураар савладаг. Эсвэл захиалгаар савлаж болно.
• Тээвэрлэлтийн тэмдэг хүсэлтийн дагуу хийж болно
• Бүтээгдэхүүн дээрх тэмдэглэгээг сийлбэрлэх эсвэл хэвлэх боломжтой. OEM хүлээн авна.
ШАЛГАЛТ
• UT шинжилгээ
• Физик дасгалын тест
• MT шалгалт
• Хэмжээний туршилт
Хүргэлтийн өмнө манай Чанарын хяналтын баг NDT туршилт болон хэмжээсийн үзлэгийг зохион байгуулна. Мөн TPI (гуравдагч талын үзлэг)-ийг хүлээн авна.
ҮЙЛДВЭРЛЭЛИЙН ҮЙЛ ЯВЦ
| 1. Жинхэнэ түүхий эдийг сонгоно уу | 2. Түүхий эдийг хайчилж ав | 3. Урьдчилан халаах |
| 4. Дэвсгэр хийх | 5. Дулааны боловсруулалт | 6. Барзгар боловсруулалт |
| 7. Өрөмдлөг | 8. Нарийн боловсруулалт | 9. Тэмдэглэгээ |
| 10. Шалгалт | 11. Сав баглаа боодол | 12. Хүргэлт |
ХАМТЫН АЖИЛЛАГААНЫ ТОХИОЛДОЛ
Турк улсад хэрэгжиж буй төсөлд фланцыг байгалийн хийн хоолойд ашигладаг. Эдгээр бүх фланцыг TUV баталсан.
ФЛАНСНЫ МЭДЭЭЛЛИЙН ХУУДАС
1. Фланцын хэмжээс ба хүлцэл нь ASME B16.5 стандартын дагуу байна.
2. Фланцыг давтах аргаар үйлдвэрлэнэ.
3. Материалууд нь ASTM A105, ASTM A694 F65 болон ASTM A694 F70 стандартын дагуу байх ёстой.
4. ASTM A694 F65 болон ASTM A694 F70 фланцуудыг унтрааж, зөөлрүүлсэн байх ёстой.
5. Материалын туршилтын гэрчилгээ болон дулааны боловсруулалтын тайланг TPI үзлэгт ашиглах боломжтой болгоно.
6. WN фланцууд нь ASME B16.25 стандартын дагуу налуу үзүүртэй байна.
7. Материалын химийн болон механик туршилтын утга (цохилт, урсац, суналт гэх мэт) нь холбогдох стандартын дагуу байна.
8. Бүх гадаргууг зэврэлтээс урьдчилан сэргийлэхийн тулд тунгалаг тосоор боловсруулж, лакаар будна.
9. Тэмдэглэгээнд дараах мэдээлэл багтана.
• Диаметр (туршилт 6”)
• Даралтын ангилал (туршилтын хугацаа 150 фунт)
• Материалын зэрэг (ASTM A 105 стандартын дагуу)
• Ханын зузаан (туршилтын хугацаа 4,78 мм)
• Дулааны дугаар (хүчинтэй хугацаа 138413)
• Үйлдвэрлэлийн стандарт (ASME B16.5)
10. Материалууд нь гадаргуугийн ямар нэгэн согог, хагаралгүй байх ёстой. Гагнуурын засвар хийхийг хатуу хориглоно.
11. Бүх фланцууд нь өргөгдсөн гадаргуутай (RF) байх ёстой. Битүүмжлэх гадаргуу нь ASME B46.1 стандартын дагуу Ra 3,2 – 6,3 µm (125 – 250 микрон орно) байна.
12. Материалыг боловсруулалтад гэмтэл учруулахаас сэргийлж савлаж, гадаргууг битүүмжлэх ёстой.
13. Бүх хэмжээсүүд эерэг (+) хүлцэлтэй байна. Хасах хүлцэлтэй байхыг хатуу хориглоно.
14. Фланцын налууг ASME B16.25 стандартын дагуу хийнэ.
15. Үйлдвэрлэлийн процессыг TPI хэзээ ч шалгана.
16. TPI нь химийн/механик туршилтын дээжинд зориулж аливаа материалаас дээж авч болно.
17. Ирж буй шалгалтын тайланг TPI хянана.
| Зүйл | Хэмжээ (инч) | Даралтын ангилал | CS | Материал | Жин (мм) | Байршил | Тоо ширхэг |
| СОРФ | 12 | 150 фунт | 20 | А105 | - | САВНЫ ФЛАНГУУД | 48 |
| СОРФ | 8 | 150 фунт | 20 | А105 | - | САВНЫ ФЛАНГУУД | 32 |
| СОРФ | 3 | 150 фунт | 20 | А105 | - | САВНЫ ФЛАНГУУД | 32 |
| Хоног, Гагнуурын хүзүү | 24 | 150 фунт | 20 | А105 | 14 | САВНЫ ФЛАНГУУД | 2 |
| Хоног, Гагнуурын хүзүү | 24 | 150 фунт | 20 | А105 | 5.54 | САВНЫ ФЛАНГУУД | 4 |
| СОРФ | 20 | 150 фунт | 20 | А105 | - | САВНЫ ФЛАНГУУД | 6 |
| Хоног, Гагнуурын хүзүү | 24 | 150 фунт | 20 | А105 | 5.54 | САВНЫ ФЛАНГУУД | 8 |
| Хоног, Гагнуурын хүзүү | 24 | 150 фунт | 20 | А105 | 14 | САВНЫ ФЛАНГУУД | 8 |
| Хоног, Гагнуурын хүзүү | 24 | 150 фунт | 20 | А105 | 16 | САВНЫ ФЛАНГУУД | 8 |
| СОРФ | 3 | 150 фунт | 20 | А105 | - | САВНЫ ФЛАНГУУД | 24 |
| СОРФ | 20 | 150 фунт | 20 | А105 | - | САВНЫ ФЛАНГУУД | 6 |
| Хоног, Гагнуурын хүзүү | 24 | 150 фунт | 20 | А105 | 5.54 | САВНЫ ФЛАНГУУД | 8 |
| Хоног, Гагнуурын хүзүү | 24 | 150 фунт | 20 | А105 | 14 | САВНЫ ФЛАНГУУД | 16 |
| Зүйл | Хэмжээ (инч) | Даралтын ангилал | CS | Материал | Жин (мм) | Байршил | Тоо ширхэг |
| Хоног, Гагнуурын хүзүү | 24 | 400 фунт | 62 | ASTM A694 F70 | 7.92 | PSM1 | 2 |
| Хоног, Гагнуурын хүзүү | 20 | 400 фунт | 62 | ASTM A694 F70 | 7.14 | PSM1 | 6 |
| Хоног, Гагнуурын хүзүү | 24 | 400 фунт | 62 | ASTM A694 F70 | 7.92 | PSM1 | 4 |
| Хоног, Гагнуурын хүзүү | 20 | 400 фунт | 62 | ASTM A694 F70 | 7.14 | PSM1 | 10 |
| Хоног, Гагнуурын хүзүү | 12 | 400 фунт | 62 | ASTM A694 F70 | 4.78 | PSM1 | 4 |
| Хоног, Гагнуурын хүзүү | 4 | 400 фунт | 62 | ASTM A694 F70 | 4.78 | PSM1 | 4 |
| Хоног, Гагнуурын хүзүү | 24 | 400 фунт | 62 | ASTM A694 F70 | 7.92 | PSM1 | 25 |
| Хоног, Гагнуурын хүзүү | 4 | 400 фунт | 62 | ASTM A694 F70 | 4.78 | PSM1 | 16 |
| Хоног, Гагнуурын хүзүү | 24 | 400 фунт | 62 | ASTM A694 F70 | 7.92 | PSM1 | 2 |
| Хоног, Гагнуурын хүзүү | 20 | 400 фунт | 62 | ASTM A694 F70 | 7.14 | PSM1 | 6 |
| Хоног, Гагнуурын хүзүү | 24 | 400 фунт | 62 | ASTM A694 F70 | 7.92 | PSM1 | 4 |
| Хоног, Гагнуурын хүзүү | 20 | 400 фунт | 62 | ASTM A694 F70 | 7.14 | PSM1 | 10 |
| Хоног, Гагнуурын хүзүү | 12 | 400 фунт | 62 | ASTM A694 F70 | 4.78 | PSM1 | 4 |
| Хоног, Гагнуурын хүзүү | 24 | 400 фунт | 62 | ASTM A694 F70 | 7.92 | PSM1 | 25 |
| Хоног, Гагнуурын хүзүү | 4 | 400 фунт | 62 | ASTM A694 F70 | 4.78 | PSM1 | 16 |
| Хоног, Гагнуурын хүзүү | 10 | 300 фунт | 51 | ASTM A694 F65 | 4.78 | PSB1 | 2 |
| Хоног, Гагнуурын хүзүү | 6 | 300 фунт | 51 | ASTM A694 F65 | 4.78 | РАБИГ | 4 |
| Хоног, Гагнуурын хүзүү | 4 | 300 фунт | 51 | ASTM A694 F65 | 4.78 | РАБИГ | 4 |
| Хоног, Гагнуурын хүзүү | 18 | 300 фунт | 51 | ASTM A694 F65 | 4.78 | РАБИГ | 2 |
| Хоног, Гагнуурын хүзүү | 8 | 300 фунт | 51 | ASTM A694 F65 | 4.78 | РАБИГ | 2 |
| Хоног, Гагнуурын хүзүү | 8 | 300 фунт | 51 | ASTM A694 F65 | 4.78 | РАБИГ | 2 |
Хоолойн холбох хэрэгсэл нь дамжуулах хоолойн системийн чухал бүрэлдэхүүн хэсэг бөгөөд холболт, дахин чиглүүлэлт, чиглэлийг өөрчлөх, хэмжээг өөрчлөх, битүүмжлэх эсвэл шингэний урсгалыг хянах зорилгоор ашиглагддаг. Эдгээрийг барилга, аж үйлдвэр, эрчим хүч, хотын үйлчилгээ зэрэг салбарт өргөн ашигладаг.
Гол функцууд:Энэ нь хоолой холбох, урсгалын чиглэлийг өөрчлөх, урсгалыг хуваах, нэгтгэх, хоолойн диаметрийг тохируулах, хоолойг битүүмжлэх, хянах, зохицуулах зэрэг функцийг гүйцэтгэж чадна.
Хэрэглээний хүрээ:
- Барилгын усан хангамж ба ус зайлуулах хоолой:Усны хоолойн сүлжээнд PVC тохой болон PPR тригуудыг ашигладаг.
- Аж үйлдвэрийн дамжуулах хоолой:Зэвэрдэггүй ган фланц болон хайлшин ган тохойг химийн бодис тээвэрлэхэд ашигладаг.
- Эрчим хүчний тээвэрлэлт:Өндөр даралттай ган хоолойн холбох хэрэгслийг газрын тос, хийн хоолойд ашигладаг.
- HVAC (Халаалт, агааржуулалт, агааржуулагч):Зэс хоолойн холбох хэрэгслийг хөргөлтийн хоолойг холбоход ашигладаг бөгөөд уян хатан холболтыг чичиргээг бууруулахад ашигладаг.
- Хөдөө аж ахуйн усжуулалт:Хурдан холбогч нь шүршигч усалгааны системийг угсрах, задлах ажлыг хөнгөвчилдөг.
-
Зэвэрдэггүй ган 304 304L 316 316L ASTM хуурамч т ...
-

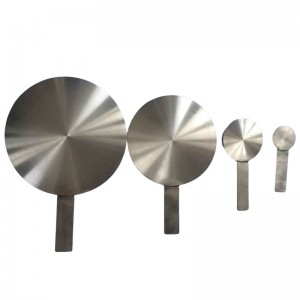

сэлүүр хоосон зай A515 gr 60 figure 8 spectac...
-
Ansi B16.5 A105 Хар нүүрстөрөгчийн ган гулсах фланц
-
ASME B16.5 BL RF ASTM A182 F316L Зэвэрдэггүй ган...
-
зэвэрдэггүй гангаар хийсэн давхрын үений сул фланц в ...
-

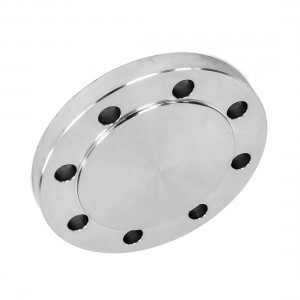

нүүрстөрөгчийн ган a105 хуурамч сохор BL фланц
