Хаалганы хавхлагууд урсгалыг зохицуулахын оронд шингэний урсгалыг хаахад ашиглагддаг. Бүрэн онгойлгоход ердийн хаалганы хавхлага нь урсгалын замд ямар ч саадгүй тул урсгалын эсэргүүцэл маш бага байдаг. Хаалгыг хөдөлгөх үед нээлттэй урсгалын замын хэмжээ нь ерөнхийдөө шугаман бус байдлаар өөрчлөгддөг. Энэ нь урсгалын хурд ишний хөдөлгөөнтэй жигд өөрчлөгддөггүй гэсэн үг юм. Бүтцээс хамааран хагас онгорхой хаалга нь шингэний урсгалаас чичирч болно.
Дизайны онцлогууд
- Гаднах шураг ба буулга (OS&Y)
- Хоёр ширхэг өөрөө нийцдэг савлах булчирхай
- Спираль жийргэвчтэй боолттой капот
- Нэгдсэн арын суудал
Үзүүлэлтүүд
- Үндсэн дизайн: API 602, ANSI B16.34
- Эцсээс төгсгөл хүртэл: DHV стандарт
- Туршилт ба үзлэг: API-598
- ANSI/ASME B1.20.1 руу шурагласан үзүүрүүд (NPT)
- ASME B16.11 залгуурын гагнуурын төгсгөлүүд
- ASME B16.25-ийн төгсгөлд гагнуурын төгсгөлүүд
- Төгсгөлийн фланц: ANSI B16.5
Нэмэлт онцлогууд
- Цутгамал ган, хайлшин ган, зэвэрдэггүй ган
- Бүрэн порт эсвэл ердийн порт
- Өргөтгөсөн иш эсвэл доорхи битүүмжлэл
- Гагнасан капот эсвэл даралтын битүүмжлэлтэй капот
- Хүсэлтийн дагуу төхөөрөмжийг түгжих
- Хүсэлтийн дагуу NACE MR0175 дээр үйлдвэрлэнэ

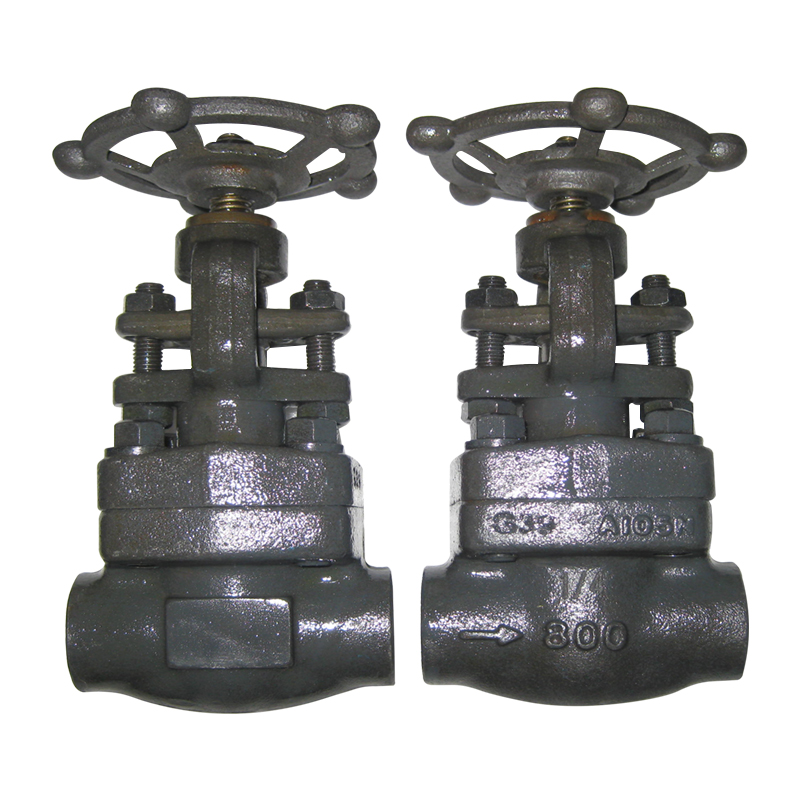

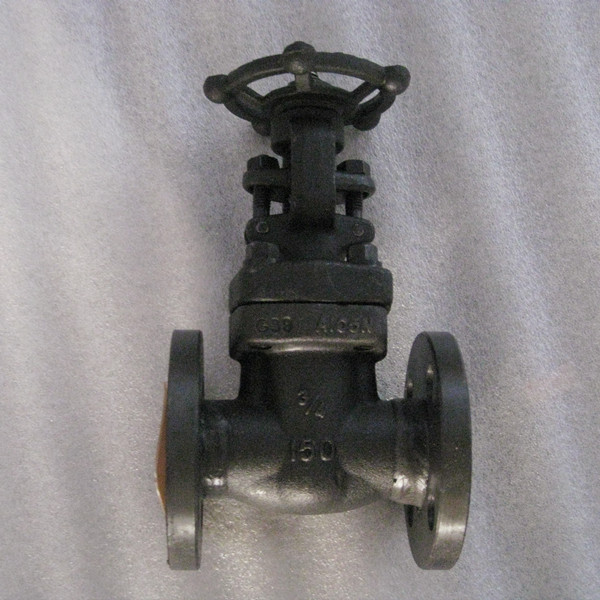

Бүтээгдэхүүний зураг
Хэрэглээний стандартууд
1.Дизайн болон үйлдвэрлэл нь API 602, BS5352, ANSI B 16.34 стандартад нийцсэн
2. Холболтын төгсгөлүүд нь :
1) Сокет гагнуурын хэмжээс нь ANSI B 16.11, JB/T 1751 стандартад нийцсэн
2) Шургийн үзүүрийн хэмжээс нь ANSI B 1.20.1, JB/T 7306 стандартад нийцдэг
3) Товчлуураар гагнасан нь ANSI B16.25, JB/T12224 стандартад нийцсэн
4) Фланцтай үзүүрүүд нь ANSI B 16.5, JB79 стандартад нийцдэг
3. Туршилт болон үзлэг нь дараахь шаардлагыг хангасан байна:
1) API 598, GB/T 13927, JB/T9092
4. Бүтцийн онцлогууд:
Боолттой капот, гадна талын шураг болон боолт
Гагнасан капот, гадна талын хаалт болон бэхэлгээ
5. Материалууд нь ANSI/ASTM стандартад нийцдэг
6. үндсэн материалууд:
A105,LF2,F5,F11,F22,304(L),316(L),F347,F321,F51,Monel,20Alloy
Нүүрстөрөгчийн ган Температур-Даралтын хурд
CL150-285 PSI@ 100°F
CL300-740 PSI@ 100°F
CL600-1480 PSI@ 100°F
CL800-1975 PSI@ 100°F
CL1500-3705 PSI@ 100°F
Үндсэн эд ангийн материалын жагсаалт
| NO | Эд ангийн нэр | A105/F6a | A105/F6a HFS | LF2/304 | F11/F6AHF | F304(L) | F316(L) | F51 |
| 1 | Бие | А105 | А105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 2 | Суудал | 410 | 410HF | 304 | 410HF | 304(L) | 316(L) | F51 |
| 3 | Шаантаг | F6a | F6a | F304 | F6aHF | F304(L) | F306(L) | F51 |
| 4 | Иш | 410 | 410 | 304 | 410 | 304(L) | 316(L) | F51 |
| 5 | Жийргэвч | 304+Уян хатан бал чулуу | 304+Уян хатан бал чулуу | 304+Уян хатан бал чулуу | 304+Уян хатан бал чулуу | 304+Уян хатан бал чулуу | 316+Уян хатан бал чулуу | 316+Уян хатан бал чулуу |
| 6 | Капот | А105 | А105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 7 | Боолт | B7 | b7 | L7 | B16 | B8(M) | B8(M) | B8(M) |
| 8 | Зүү | 410 | 410 | 410 | 410 | 304 | 304 | 304 |
| 9 | Булчирхай | 410 | 410 | 304 | 410 | 304 | 316 | F51 |
| 10 | Булчирхайн зовхины боолт | B7 | B7 | L7 | B16 | B8M | B8M | B8M |
| 11 | Булчирхайн фланц | А105 | А105 | LF2 | F11 | F304 | F304 | F304 |
| 12 | Зургаан өнцөгт самар | 2H | 2H | 2H | 2H | 8M | 8M | 8M |
| 13 | Ишний самар | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 14 | Түгжих самар | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| 15 | Нэрийн хавтан | AL | AL | AL | AL | AL | AL | AL |
| 16 | Гар хүрд | А197 | А197 | А197 | А197 | А197 | А197 | А197 |
| 17 | Тосолгооны жийргэвч | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 18 | Сав баглаа боодол | Бал чулуу | Бал чулуу | Бал чулуу | Бал чулуу | Бал чулуу | Бал чулуу | Бал чулуу |
