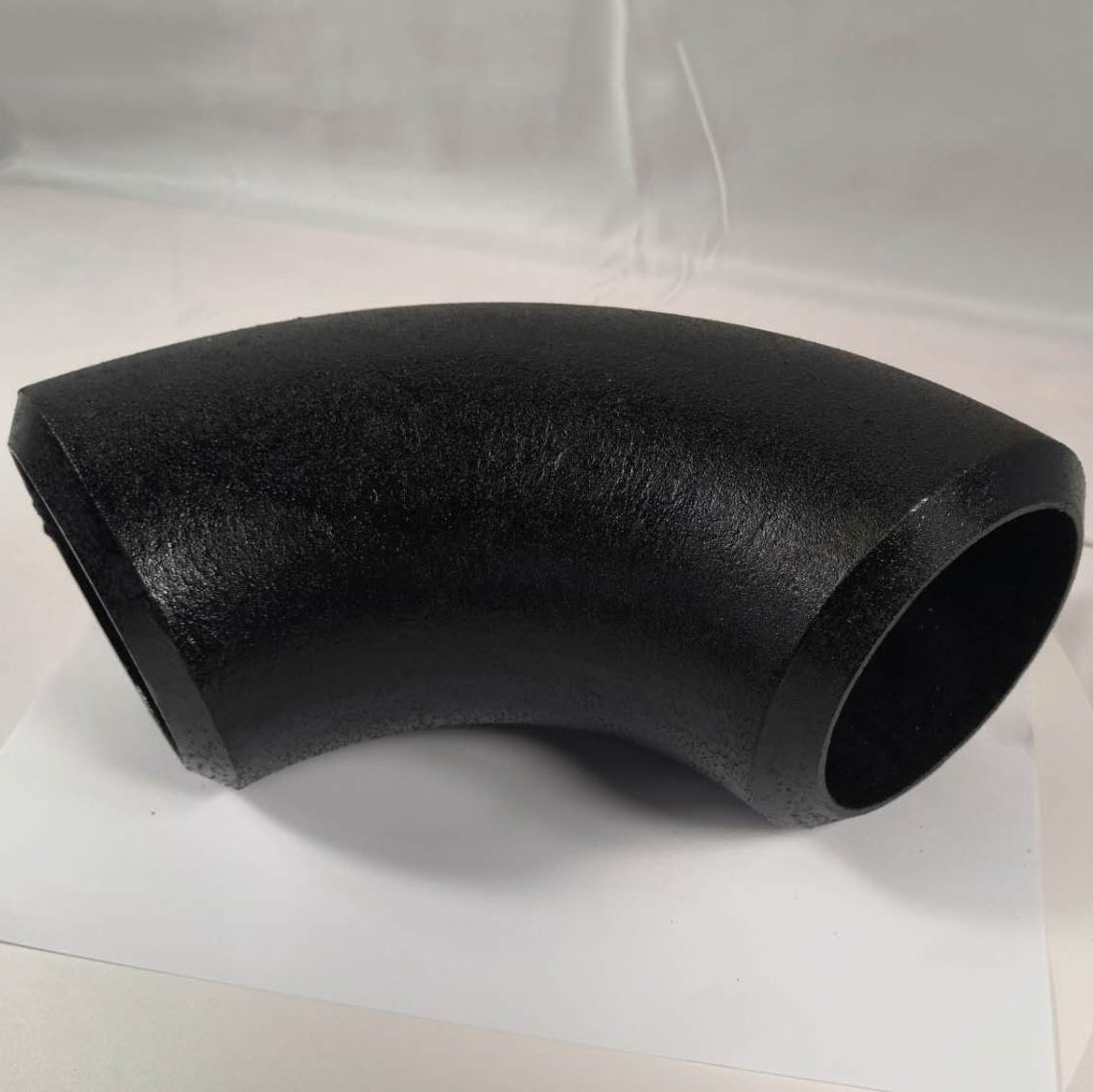

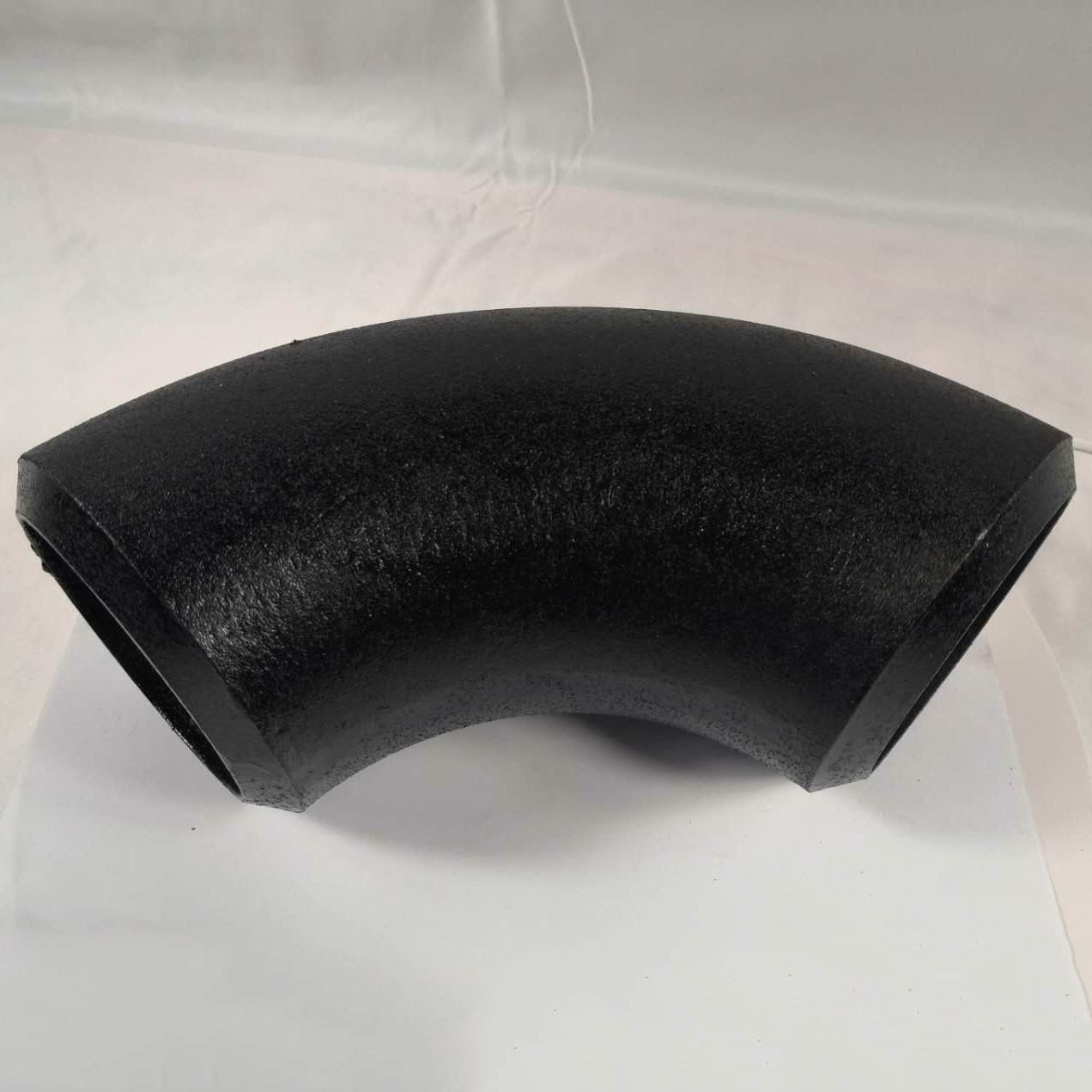

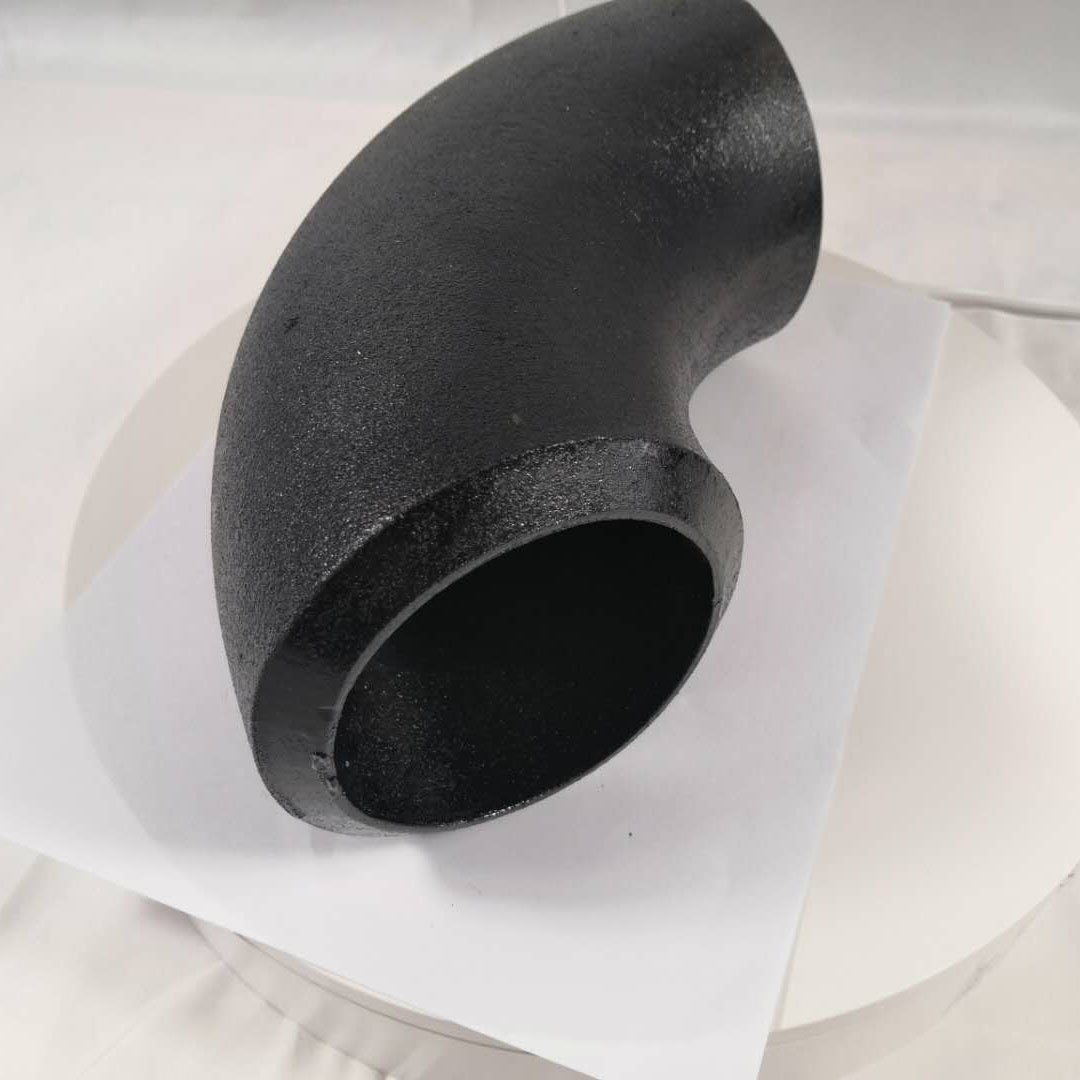

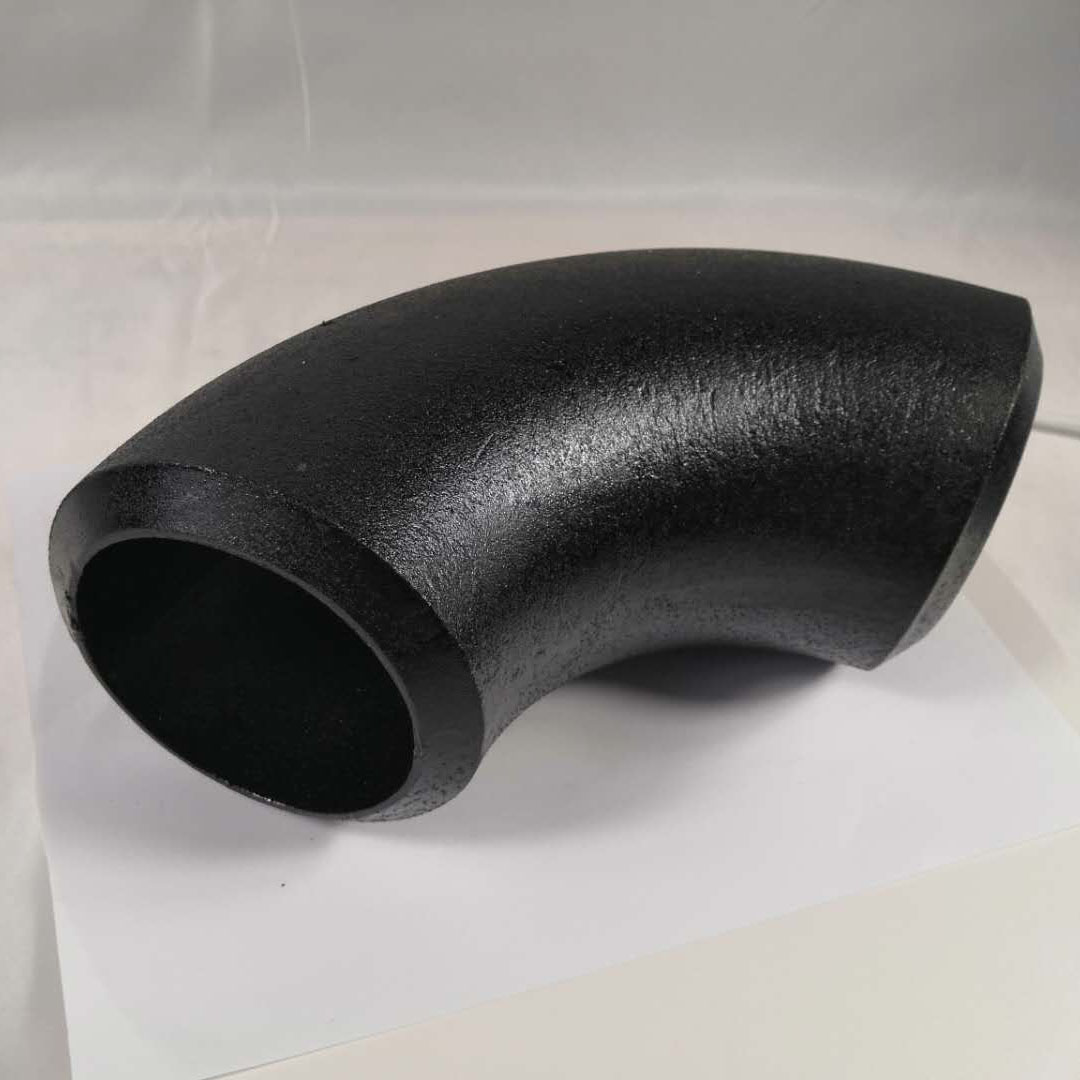

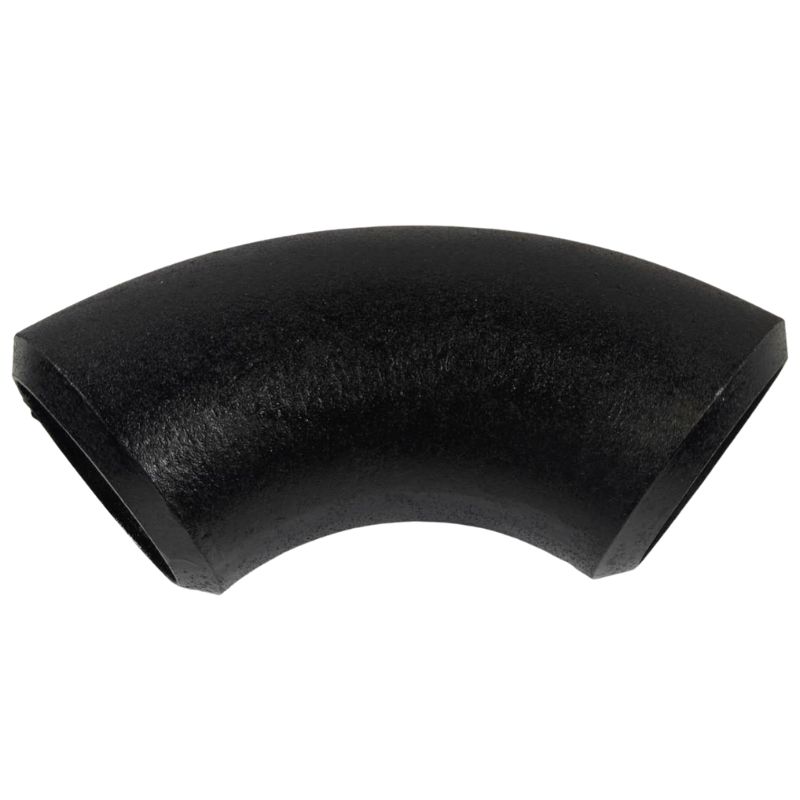

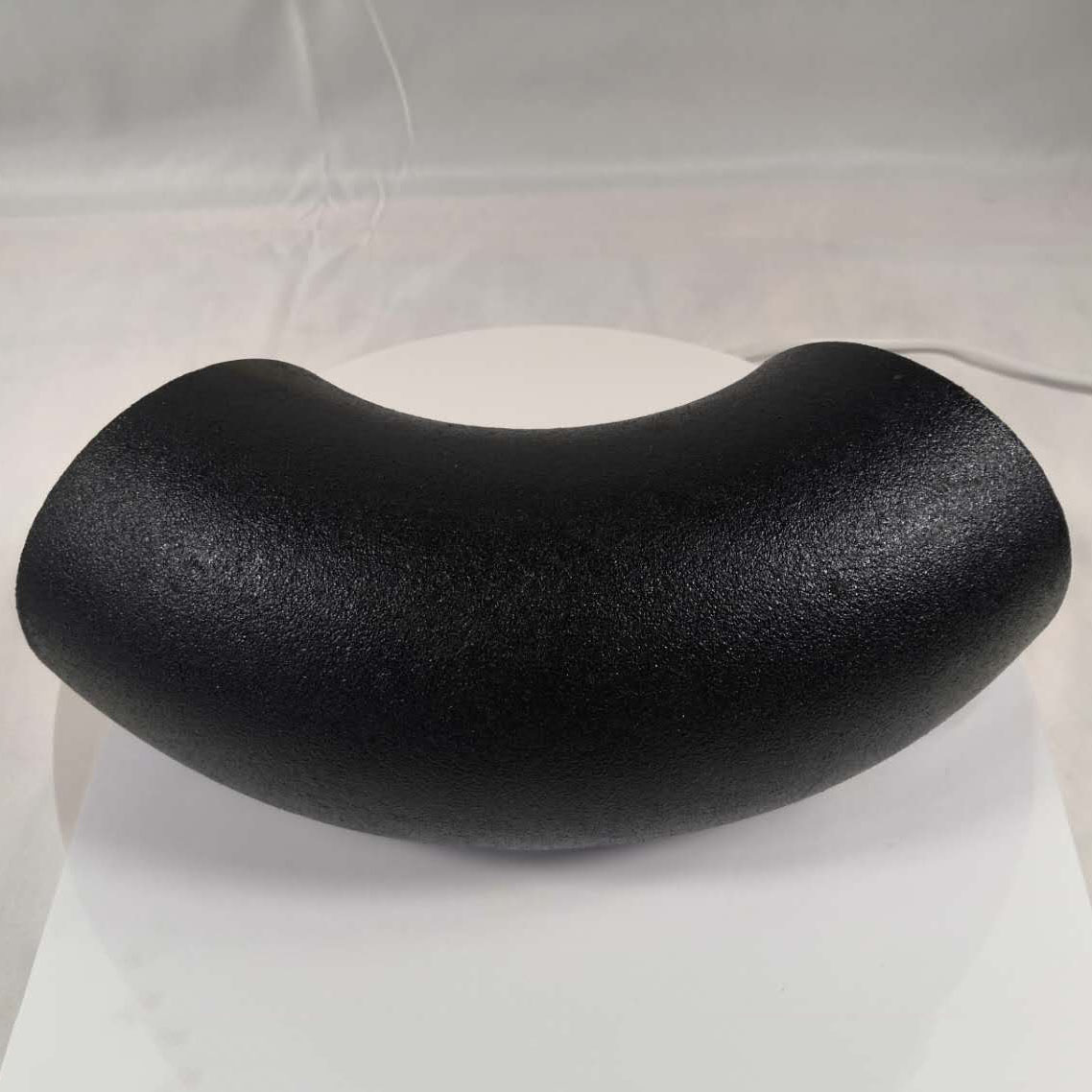

DN50 2" STD 90° урт радиустай тохой
ASTM A860 WPHY 60 загварын DN50 2" STD 90° урт радиустай тохой нь үйлдвэрлэлийн үйлчилгээний өндөр бат бэхийн хэрэглээнд зориулагдсан нарийн инженерчлэлийн хоолойн эд анги юм. ASME B16.9 хэмжээст стандартын дагуу үйлдвэрлэсэн бөгөөд ASTM A860 WPHY 60 өндөр гарцтай нүүрстөрөгчийн ган ашиглан хийсэн энэхүү оёдолгүй урт радиустай тохой нь өндөр даралттай болон бага температурын хэрэглээнд, ялангуяа газрын тос, байгалийн хий, нефть химийн үйлдвэрүүдэд онцгой бат бөх чанар, гүйцэтгэлийг хангадаг.
1.5D нугалах радиус нь даралтын уналт болон турбулент байдлыг хамгийн бага байлгаж, шингэний жигд урсгалыг хангадаг бол оёдолгүй бүтэц нь гагнасан хувилбаруудтай харьцуулахад даралтын дээд зэргийн бүрэн бүтэн байдлыг баталгаажуулдаг. WPHY 60 материал нь сайжруулсан урсалтын бат бэх (хамгийн багадаа 415 МПа / 60 кси) болон бага температурт маш сайн ховилын бат бөх чанарыг санал болгодог тул энэхүү тохойг хүнд нөхцөлд найдвартай ажиллагаа шаарддаг үйлчилгээнд тохиромжтой болгодог. Нарийвчлалтай боловсруулсан гагнуурын налуу нь өндөр чанартай хээрийн гагнуурыг хөнгөвчилж, чухал хоолойн системд гоожихгүй холболтыг баталгаажуулдаг.
БҮТЭЭГДЭХҮҮНИЙ ПАРАМЕТРҮҮД
| Бүтээгдэхүүний нэр | Хоолойн тохой |
| Хэмжээ | 1/2"-36" оёдолгүй тохой (SMLS тохой), 26"-110" оёдолтой гагнасан. Хамгийн том гадна диаметр нь 4000мм байж болно |
| Стандарт | ANSI B16.9, EN10253-2, DIN2605, GOST17375-2001, JIS B2313, MSS SP 75 гэх мэт. |
| Ханын зузаан | БЗХӨ, XS, XXS, SCH20,SCH30,SCH40, SCH60, SCH80, SCH160, XXS гэх мэт |
| Зэрэг | 30° 45° 60° 90° 180° гэх мэт |
| Радиус | LR/урт радиус/R=1.5D,SR/Богино радиус/R=1D |
| Төгсгөл | Налуу төгсгөл/BE/өгзөгтэй |
| Гадаргуу | байгалийн өнгө, лак, хар зураг, зэвний эсрэг тос гэх мэт. |
| Материал | Нүүрстөрөгчийн ган:A234WPB, A420 WPL6 St37,St45, E24, A42CP, 16Mn, Q345, P245GH,P235GH, P265GH, P280GH, P295GH, P355GH гэх мэт. |
| Хоолойн ган:ASTM 860 WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 гэх мэт. | |
| Cr-Mo хайлшин ган:A234 WP11,WP22,WP5,WP9,WP91, 10CrMo9-10, 16Mo3, 12crmov гэх мэт. | |
| Аппликейшн | Нефть химийн үйлдвэр; агаарын тээвэр болон сансар судлалын үйлдвэр; эмийн үйлдвэр, хийн яндан; цахилгаан станц; хөлөг онгоцны үйлдвэрлэл; ус цэвэршүүлэх гэх мэт. |
| Давуу талууд | бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай |
ХООЛОЙН ХЭРЭГЛЭЭ

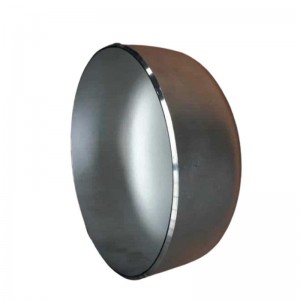

Тугцаас гагнасан хоолойн холбох хэрэгсэлд ган хоолойн тохой, ган хоолойн дэгээ, ган хоолойн бууруулагч, ган хоолойн таг багтана. Эдгээр бүх тулцаас гагнасан хоолойн холбох хэрэгслийг бид хамтад нь нийлүүлж чадна, бид 20 гаруй жилийн үйлдвэрлэлийн туршлагатай.
Хэрэв та бусад холбох хэрэгсэлд сонирхолтой байгаа бол дэлгэрэнгүй мэдээллийг шалгахын тулд дараах ЛИНК дээр дарна уу.
ХООЛОЙН ТОЙМ ХООЛОЙН БУУРУУЛАГЧ ХООЛОЙН ТАГ ХООЛОЙН НУРУУЛАХ ХУУРАМЧ ХЭРЭГЛЭЛ

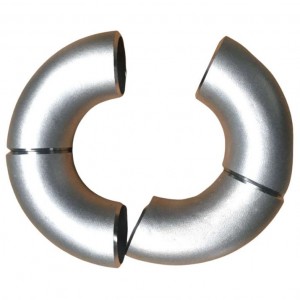

Өгзөгтэй гагнасан хоолойн тохой
Ган хоолойн тохой нь шингэний урсгалын чиглэлийг өөрчлөх хоолойн системийн гол хэсэг бөгөөд ижил буюу өөр өөр нэрлэсэн диаметртэй хоёр хоолойг холбох, хоолойг 45 градус эсвэл 90 градусын тодорхой чиглэлд эргүүлэхэд ашигладаг.
Аж үйлдвэрийн хоолойн тохойн хувьд ANSI B16.25 стандартын дагуу холбох төгсгөлийн төрөл нь өгзөг гагнуур юм. Өгзөг гагнуурыг өгзөг гагнуур, өгзөг гагнуур, налуу төгсгөл гэж тодорхойлж болно. BW
ТОХОЙН ТӨРӨЛ
Тохойг чиглэлийн өнцөг, холболтын төрөл, урт ба радиус, материалын төрлөөс хамааран өөрчилж болно.
Чиглэлийн өнцгөөр ангилна
Бидний мэдэж байгаагаар, дамжуулах хоолойн шингэний чиглэлээс хамааран тохойг 45 градус, 90 градус, 180 градус гэх мэт хамгийн түгээмэл градус болгон хувааж болно. Мөн зарим тусгай дамжуулах хоолойд 60 градус, 120 градус байдаг.
90 градусын тохойн хувьд 90d тохой буюу 90 градусын тохойг мөн тодорхойлсон.
Тохойн радиус гэж юу вэ
Тохойн радиус нь муруйлтын радиусын дундаж утга юм. Хэрэв радиус нь хоолойн диаметртэй ижил байвал үүнийг богино радиустай тохой гэж нэрлэдэг бөгөөд үүнийг ихэвчлэн нам даралттай болон бага хурдтай хоолойн хувьд SR тохой гэж нэрлэдэг.
Хэрэв радиус нь хоолойн диаметрээс их бол R ≥ 1.5 диаметртэй бол бид үүнийг өндөр даралттай болон өндөр урсгалын хурдтай хоолойд хэрэглэдэг урт радиустай тохой (LR тохой) гэж нэрлэдэг.
Хэрэв радиус нь 1.5D-ээс их бол үргэлж нугалах хоолойн холбох хэрэгслийг тохой нугалах хоолой гэж нэрлэнэ. Жишээлбэл, 2d тохой, 2d нугалах, 3d тохой, 3d нугалах гэх мэт.
Материалаар ангилах
Нүүрстөрөгчийн ган, мөн зөөлөн ган эсвэл хар ган гэж нэрлэдэг. Жишээлбэл, ASTM A234 WPB
Зэвэрдэггүй ган тохой хайж байгаа бол дэлгэрэнгүй мэдээллийг энэ холбоос дээр дарна уу:Зэвэрдэггүй ган тохой
Хэлбэрийн төрөл
Тэнцүү тохой эсвэл багасгах тохой байж болно
ТОХОЙН ГАДАРГУУ
Элсний тэсрэлт
Халуун хэлбэржүүлсний дараа бид гадаргууг цэвэр, гөлгөр болгохын тулд элс үлээх ажлыг зохион байгуулдаг.
Зэврэлтээс зайлсхийхийн тулд элс цацсаны дараа хар будгаар будах эсвэл зэврэлтээс хамгаалах тос түрхэх, халуун дүрж цайрдсан (HDG), эпокси, 3PE, арилсан гадаргуу гэх мэтийг хийх хэрэгтэй. Энэ нь үйлчлүүлэгчийн хүсэлтээс хамаарна.
ДУЛААН БОЛОВСРУУЛАЛТ
1. Дээжийн түүхий эдийг хянахын тулд хадгална уу.
2. Дулааны боловсруулалтыг стандартын дагуу хатуу зохицуулна.
Тэмдэглэгээ
Төрөл бүрийн тэмдэглэгээний ажил, муруй, будах, шошголох боломжтой. Эсвэл таны хүсэлтээр. Бид таны ЛОГО тэмдэглэгээг хүлээн авна.
Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл
Материалын үзүүлэлт – ASTM A860 WPHY 60:
Энэхүү тохойг өндөр ургацын бат бэхийн хэрэглээнд зориулан тусгайлан бүтээсэн өндөр бат бэхтэй нүүрстөрөгчийн ган болох ASTM A860 WPHY 60 стандартын дагуу оёдолгүй хоолойгоор үйлдвэрлэдэг. Гол материалын шинж чанаруудад дараахь зүйлс орно.
Хамгийн бага урсацын хүч: 415 МПа (60,000 psi)
Хамгийн бага суналтын бат бэх: 520-760 МПа (75,000-110,000 psi)
Химийн найрлага: Гагнах чадварыг сайжруулахын тулд хяналттай нүүрстөрөгчийн эквивалент (CE)
Дулааны боловсруулалт: Тодорхой механик шинж чанар болон үр тарианы бүтцийг олж авахын тулд ихэвчлэн хэвийн болгодог
Үйлдвэрлэлийн үйл явц:
Дэвшилтэт халуун хэлбэржүүлэх технологийг ашиглан тохойг хяналттай халаалт болон нугалах процессоор оёдолгүй хоолойгоор үйлдвэрлэдэг. Энэ арга нь:
Материалын бүрэн бүтэн байдлыг хадгалдаг: Урт хугацааны гагнуурын оёдолгүй байх нь болзошгүй сул талуудыг арилгадаг
Нэг жигд байдлыг хангана: Нугалалтын туршид хананы зузаан жигд байна
Үр тарианы урсгалыг оновчтой болгодог: Халуун ажлын процесс нь үр тарианы бүтцийг тохойн хэлбэрийг дагахын тулд уялдуулдаг.
Хэмжээг хадгалдаг: Нарийвчлалтай багаж хэрэгсэл нь ASME B16.9 хүлцэлийг дагаж мөрдөхийг баталгаажуулдаг
Нарийвчлалын хэмжээс ба хүлцэл:
Төвөөс төгсгөл хүртэл: 76 мм (±1.5 мм-ийн хүлцэл)
Ханын зузаан: Нэрлэсэн зузаанаас +12.5%/-10% дотор хадгалагдана
Бөөрөнхий бус байдал: Нэрлэсэн гадна диаметрийн дээд тал нь 1%
Налуугийн нарийвчлал: Газрын бэлтгэлийг тогтмол хийснээр 37.5° ± 2.5°
Гадаргуугийн өнгөлгөө: Урсгалын эсэргүүцлийг багасгахын тулд гөлгөр дотоод гадаргуу
Чанарын онцлогууд:
Бүрэн хяналт: Ган үйлдвэрлэлээс эцсийн шалгалт хүртэл дулааны тоог хянах
Тэмдэглэгээний нийцэл: ASTM A960 шаардлагын дагуу байнгын тамга дарах
Гадаргуугийн хамгаалалт: Боловсруулсан гадаргуу дээр түр зуурын зэврэлтээс хамгаалах үйлчилгээтэй
Гэрчилгээ авахад бэлэн: Бүрэн баримт бичгийн багц бэлэн байна
ШАЛГАЛТ
Материалын баталгаажуулалт ба баталгаажуулалт:
Тээрмийн туршилтын гэрчилгээ: EN 10204 3.1 гэрчилгээг багц бүрт өгнө
Химийн шинжилгээ: C, Mn, Si, P, S болон бичил хайлшийн элементүүдийн баталгаажуулалт
Механик туршилт: Суналтын, урсалтын бат бэх, суналтын баталгаажуулалт
Чарпигийн цохилтын туршилт: WPHY 60 материалын хувьд -46°C (-50°F) температурт заавал турших шаардлагатай
САВ БАГЛАА, ТЭЭВЭРЛЭЛТ
Хамгаалалтын сав баглаа боодол:
Тээвэрлэлтийн явцад зэврэлтээс урьдчилан сэргийлэхийн тулд тохой бүрийг түр зуурын зэврэлтээс хамгаалах тос эсвэл VCI (Уурын зэврэлтийг дарангуйлагч) нэгдлээр бүрсэн. Гагнуурын налуу үзүүрийг чухал гагнуурын гадаргууг гэмтээхээс сэргийлж хуванцар эсвэл металл таглаагаар хамгаалсан. Дараа нь тохой бүрийг ус нэвтэрдэггүй хуванцар эсвэл VCI цаасаар ороосон.
Бөөнөөр савлах:
Тоо хэмжээний захиалгад модон тавиур дээр ган оосор ашиглан тохойг боодог. Давхарга бүрийн хооронд зураас, үрэлтээс урьдчилан сэргийлэхийн тулд хамгаалалтын картон эсвэл хөөсөнцөр хуудсыг оруулдаг. Дараа нь тавиурыг бүхэлд нь цаг агаарын нөлөөллөөс хамгаалахын тулд өндөр бат бэхтэй полиэтилен хальсаар ороодог.
Аппликейшн
Газрын тос ба хийн дамжуулалт:
Цуглуулах шугам, дамжуулах хоолойн хажуугийн шугам болон станцын дамжуулах хоолой
Нефть химийн үйлдвэрүүд:
Нефть боловсруулах болон химийн үйлдвэрүүдэд дамжуулах хоолойн процесс
Цахилгаан үйлдвэрлэл:
Өндөр даралттай тэжээлийн ус болон уурын шугам
Аж үйлдвэрийн боловсруулалт:
Өндөр даралттай шингэн боловсруулах системүүд
Бага температурт үйлчилгээ: Цохилтод тэсвэртэй байдлыг нэмэгдүүлэх шаардлагатай хэрэглээ
Манай DN50 WPHY 60 тохой нь зөвхөн хоолойн эд ангиас илүүг илэрхийлдэг - эдгээр нь үйлдвэрлэлийн өндөр шаардлага хангасан хэрэглээнд зориулагдсан инженерийн шийдэл юм. Чанар, техникийн туршлага, хэрэглэгчийн үйлчилгээнд чиглэсэн бидний үүрэг амлалтын дагуу бид зөвхөн бүтээгдэхүүн төдийгүй төслийг амжилттай хэрэгжүүлэх, урт хугацааны үйл ажиллагааны найдвартай байдалд шаардлагатай дэмжлэг, баталгааг хангадаг.
Хоолойн холбох хэрэгсэл нь дамжуулах хоолойн системийн чухал бүрэлдэхүүн хэсэг бөгөөд холболт, дахин чиглүүлэлт, чиглэлийг өөрчлөх, хэмжээг өөрчлөх, битүүмжлэх эсвэл шингэний урсгалыг хянах зорилгоор ашиглагддаг. Эдгээрийг барилга, аж үйлдвэр, эрчим хүч, хотын үйлчилгээ зэрэг салбарт өргөн ашигладаг.
Гол функцууд:Энэ нь хоолой холбох, урсгалын чиглэлийг өөрчлөх, урсгалыг хуваах, нэгтгэх, хоолойн диаметрийг тохируулах, хоолойг битүүмжлэх, хянах, зохицуулах зэрэг функцийг гүйцэтгэж чадна.
Хэрэглээний хүрээ:
- Барилгын усан хангамж ба ус зайлуулах хоолой:Усны хоолойн сүлжээнд PVC тохой болон PPR тригуудыг ашигладаг.
- Аж үйлдвэрийн дамжуулах хоолой:Зэвэрдэггүй ган фланц болон хайлшин ган тохойг химийн бодис тээвэрлэхэд ашигладаг.
- Эрчим хүчний тээвэрлэлт:Өндөр даралттай ган хоолойн холбох хэрэгслийг газрын тос, хийн хоолойд ашигладаг.
- HVAC (Халаалт, агааржуулалт, агааржуулагч):Зэс хоолойн холбох хэрэгслийг хөргөлтийн хоолойг холбоход ашигладаг бөгөөд уян хатан холболтыг чичиргээг бууруулахад ашигладаг.
- Хөдөө аж ахуйн усжуулалт:Хурдан холбогч нь шүршигч усалгааны системийг угсрах, задлах ажлыг хөнгөвчилдөг.
-
