ТОДОРХОЙЛОЛТ
| Төрөл | Бөмбөлөг хавхлагууд |
| Өөрчлөн тохируулсан дэмжлэг | Үйлдвэрлэгч |
| Гарал үүслийн газар | Хятад |
| Брэндийн нэр | CZIT |
| Загварын дугаар | DN20 |
| Аппликейшн | Ерөнхий |
| Хэвлэл мэдээллийн температур | Дунд зэргийн температур |
| Хүч чадал | Цахилгаан |
| Хэвлэл мэдээлэл | Ус |
| Портын хэмжээ | 108 |
| Бүтэц | БӨМБӨГ |
| Бүтээгдэхүүний нэр | гуулин цахилгаан хоёр нэвтрүүлэх хавхлага |
| Биеийн материал | ГУУЛИН 58-2 |
| Холболт | BSP |
| Хэмжээ | 1/2" 3/4" 1" |
| Өнгө | Шар |
| Стандарт | ASTM BS DIN ISO JIS |
| Нэрлэсэн даралт | PN≤1.6MPa |
| Дунд зэрэг | Ус, зэврэлтгүй шингэн |
| Ажлын температур | -15℃≤T≤150℃ |
| Хоолойн утас стандарт | ISO 228 |
ХЭМЖЭЭНИЙ СТАНДАРТУУД

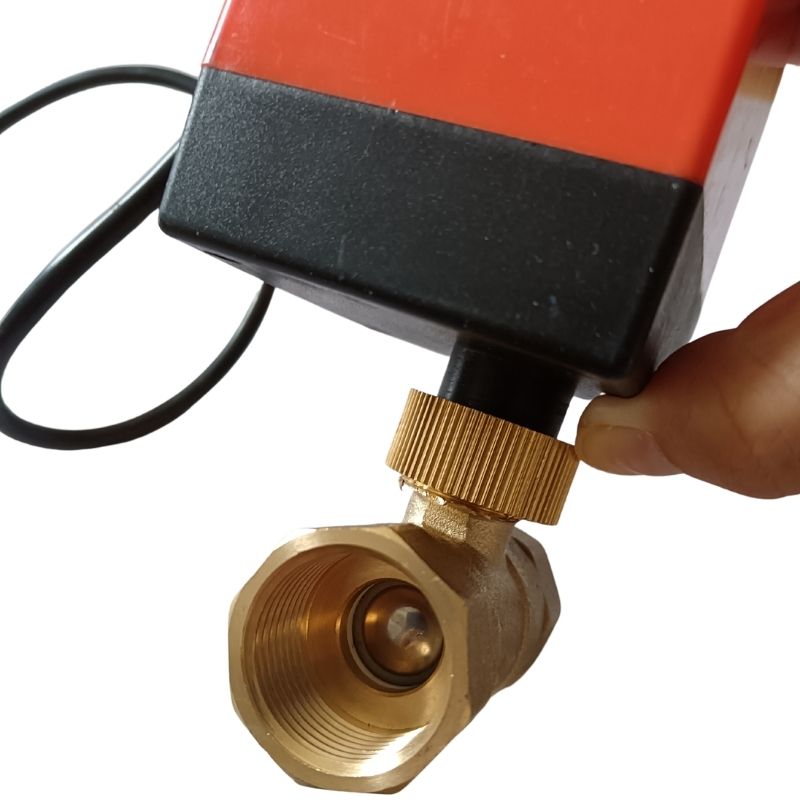

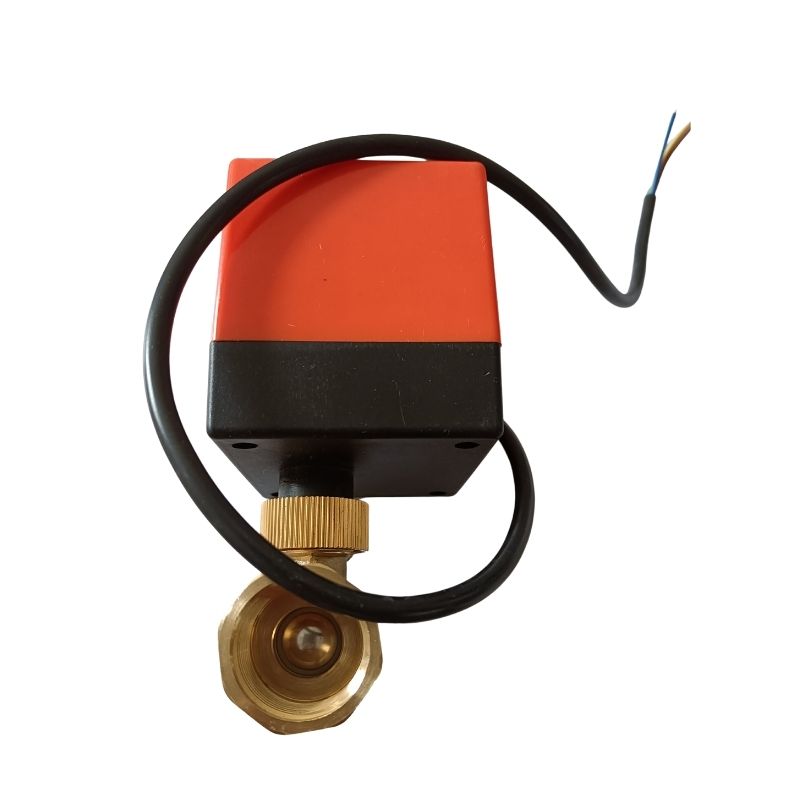

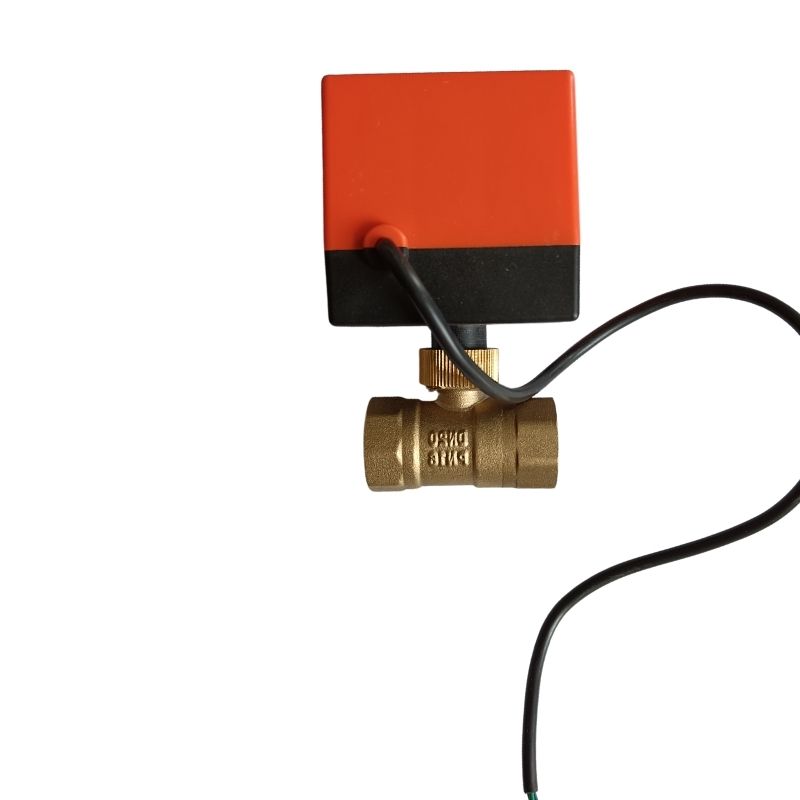

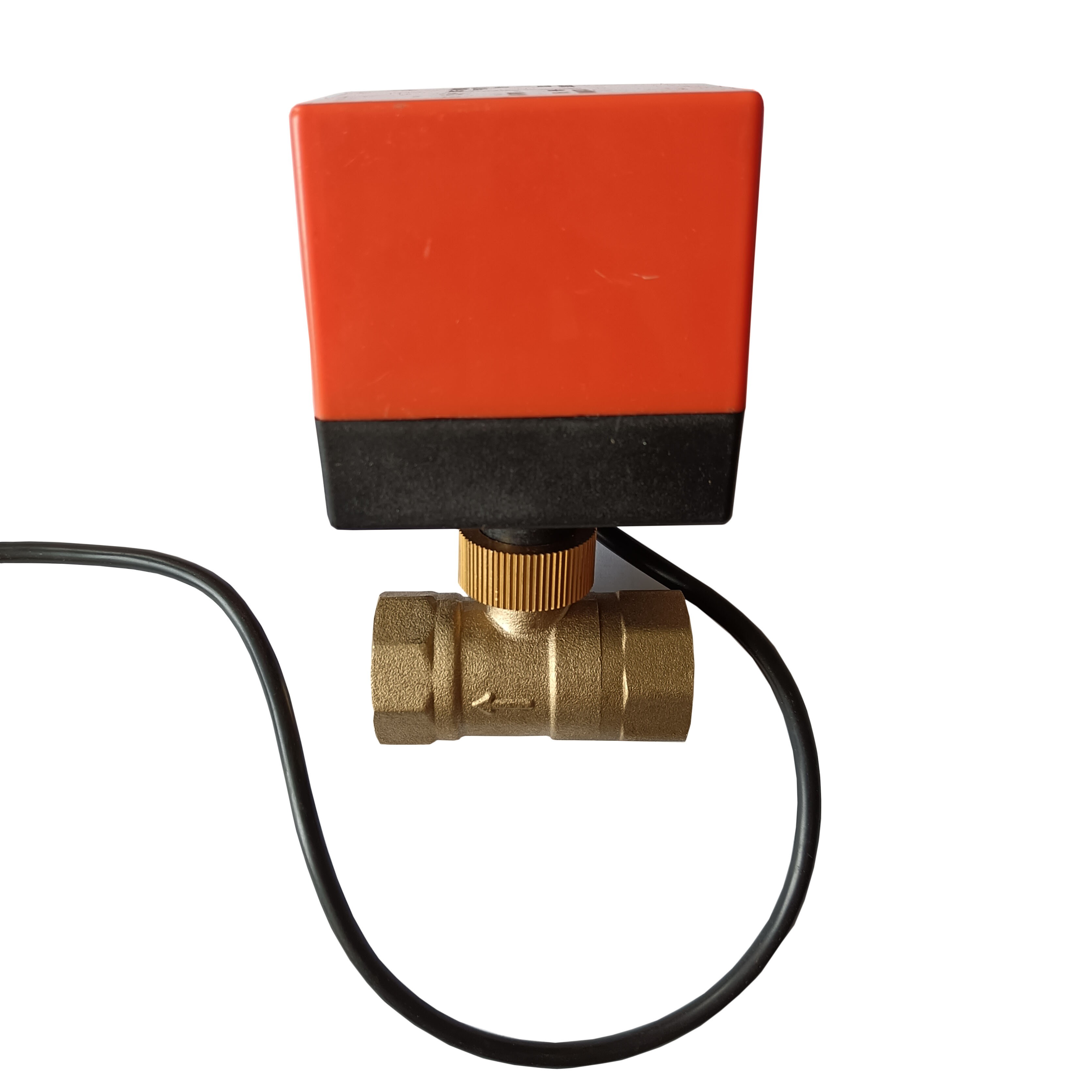

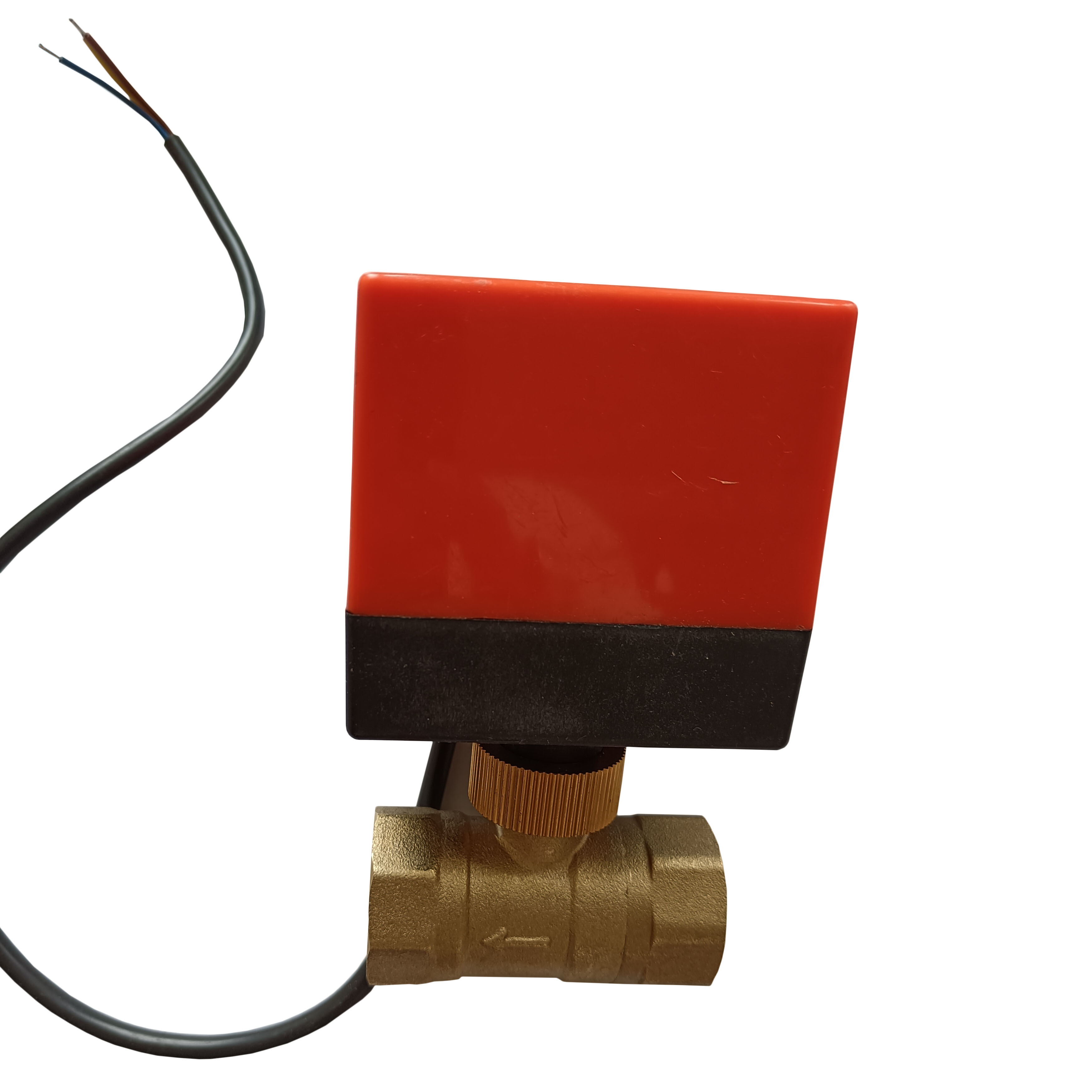

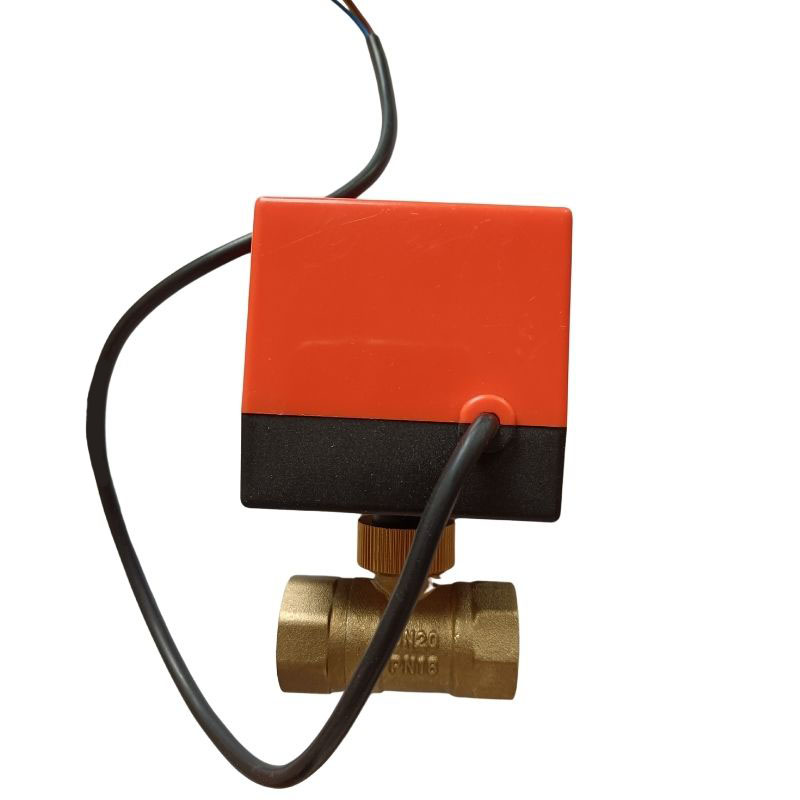

БҮТЭЭГДЭХҮҮНИЙ ДЭЛГЭРЭНГҮЙ ШОУ
VA7010 цувралын цахилгаан хавхлагын хөтлөгч болон хавхлагын их бие нь шураг ханцуйгаар холбогдсон бөгөөд хавхлагыг суурилуулсны дараа хөтлөгчийг суурилуулж, газар дээр нь угсарч, уян хатан, тохиромжтой утастай.
Жолоочийн график дизайныг хананд ойрхон суурилуулж болох бөгөөд энэ нь бага зай эзэлнэ. Бүтээгдэхүүн нь найдвартай, бат бөх, ажиллах чимээ багатай бөгөөд далд сэнсний ороомгийн төхөөрөмжүүдэд ихэвчлэн тохиолддог өндөр температурын орчинд найдвартай ажиллах боломжтой.
Хавхлага ажиллахгүй үед хэвийн хаалттай байдаг. Ажиллах шаардлагатай үед термостат нь цахилгаан хавхлагыг хувьсах гүйдлийн тэжээлийн эх үүсвэрийг асааж, ажиллуулж, хавхлагыг онгойлгохын тулд нээх дохио өгдөг бөгөөд хөргөсөн ус эсвэл халуун ус нь сэнсний ороомог руу орж, өрөөнд хүйтэн эсвэл халаалт өгдөг. Температур нь термостатын тогтоосон утгад хүрэхэд термостат нь цахилгаан хавхлагыг идэвхгүй болгож, дахин тохируулах пүрш нь хавхлагыг хаадаг тул сэнсний ороомог руу орох усны урсгалыг тасалдаг. Хавхлагыг хаах эсвэл нээх замаар өрөөний температурыг термостатын тогтоосон температурын хязгаарт үргэлж байлгадаг.
Тэмдэглэгээ ба сав баглаа боодол
• Давхарга бүр гадаргууг хамгаалахын тулд хуванцар хальс ашигладаг
• Бүх зэвэрдэггүй ган нь фанер хайрцагтай. Эсвэл захиалгаар савлаж болно.
• Тээвэрлэлтийн тэмдэг хүсэлтийн дагуу хийж болно
• Бүтээгдэхүүн дээрх тэмдэглэгээг сийлбэрлэх эсвэл хэвлэх боломжтой. OEM хүлээн авна.
ШАЛГАЛТ
• UT шинжилгээ
• Физик дасгалын тест
• MT шалгалт
• Хэмжээний туршилт
Хүргэлтийн өмнө манай Чанарын хяналтын баг NDT туршилт болон хэмжээсийн үзлэгийг зохион байгуулна. Мөн TPI (гуравдагч талын үзлэг)-ийг хүлээн авна.
БҮТЭЭГДЭХҮҮНИЙ ШИНЖ ЧАНАР
Хяналтын шинж чанарууд: моторын хөтчийг дахин тохируулах
Хөтчийн тэжээлийн хангамж: 230V AC ±10%, 50-60Hz;
Цахилгаан зарцуулалт: 4Вт (зөвхөн хавхлага нээлттэй, хаалттай үед);
Моторын ангилал: хоёр чиглэлтэй синхрон мотор;
Ажиллах хугацаа: 15С (асаах ~ унтраах);
Нэрлэсэн даралт: 1.6Mpaz;
Алдагдал: ≤0.008%Kvs (даралтын зөрүү 500Kpa-аас бага);
Холболтын горим: хоолойн утас G;
Холбогдох орчин: хөргөсөн ус эсвэл халуун ус;
Дунд зэргийн температур: ≤200℃
Бүтээгдэхүүн нь хүчтэй хүч чадалтай;
8MPa хүртэлх өндөр хаалтын хүч;
Их хэмжээний урсгал;
Нэвчилт байхгүй;
Урт хугацааны загвар;
DN15-DN25 калибр;
Түгээмэл асуултууд
1. Гуулин бөмбөлөг хавхлага гэж юу вэ?
Гуулин бөмбөлөг хавхлага нь хөндий, цоолсон, эргэлддэг бөмбөлөг ашиглан урсаж буй шингэний урсгалыг хянадаг хавхлага юм. Энэ нь бат бөх, зэврэлтэнд тэсвэртэй материал болох гуулинаар хийгдсэн.
2. Гуулин бөмбөлөг хавхлага хэрхэн ажилладаг вэ?
Хавхлагын доторх бөмбөлөг нь голдоо нүхтэй бөгөөд нүхийг хавхлагын үзүүрүүдтэй зэрэгцүүлэхэд шингэн урсдаг. Бариулыг эргүүлэхэд бөмбөлөг дэх нүхнүүд хавхлагын үзүүрүүдтэй перпендикуляр болж, урсгалыг зогсоодог.
3. Гуулин бөмбөлөг хавхлагыг ашиглахын давуу талууд юу вэ?
Гуулин бөмбөлөг хавхлагууд нь маш бат бөх, зэврэлтэнд тэсвэртэй бөгөөд өндөр даралт болон температурыг тэсвэрлэх чадвартай. Мөн тэдгээр нь нягт битүүмжлэлтэй бөгөөд харьцангуй бага засвар үйлчилгээ шаарддаг.
4. Гуулин цахилгаан хоёр талын хавхлага гэж юу вэ?
Гуулин цахилгаан хоёр талын хавхлага нь шингэний урсгалыг хянахын тулд цахилгаан хөдөлгүүр ашигладаг хавхлага юм. Энэ нь гуулинаар хийгдсэн бөгөөд шингэн урсах хоёр сувагтай.
5. Гуулин цахилгаан хоёр талын хавхлагыг хэрхэн хянах вэ?
Хавхлага дахь цахилгаан хөдөлгүүрүүд нь хавхлагыг алсаас эсвэл автомат удирдлагатай болгодог бөгөөд энэ нь гар ажиллагаа боломжгүй байж болох үйлдвэрийн болон арилжааны орчинд ашиглахад тохиромжтой болгодог.
6. Гуулин цахилгаан хоёр талын хавхлагыг юунд ашигладаг вэ?
Гуулин цахилгаан хоёр талын хавхлагыг HVAC систем, үйлдвэрлэлийн процесс, шингэний урсгалыг нарийн хянах шаардлагатай ус цэвэрлэх байгууламжид түгээмэл ашигладаг.
7. Гуулин цахилгаан хоёр талын хавхлага ашиглахын давуу талууд юу вэ?
Хавхлага дахь цахилгаан хөдөлгүүрүүд нь шингэний урсгалыг нарийн хянах боломжийг олгодог бөгөөд гараар тохируулах хэрэгцээг бууруулдаг. Мөн автоматжуулсан үйл ажиллагааны хяналтын системтэй нэгтгэх боломжийг олгодог.
8. Бөмбөлөг хавхлага гэж юу вэ?
Бөмбөлөг хавхлага нь шингэний урсгалыг хянахын тулд голдоо нүхтэй бөмбөлөг ашигладаг хавхлага юм. Үүнийг янз бүрийн хэрэглээнд шингэний урсгалыг хаах эсвэл хянах зорилгоор түгээмэл ашигладаг.
9. Бөмбөлөг хавхлаг ашиглахын давуу талууд юу вэ?
Бөмбөлөг хавхлагууд нь хурдан бөгөөд хялбар ажиллагаатай, нягт битүүмжлэлтэй, өндөр даралт болон температурыг тэсвэрлэх чадвартайгаараа алдартай. Түүнчлэн бат бөх, зэврэлтэнд тэсвэртэй.
10. Бөмбөлөг хавхлагуудын янз бүрийн төрлүүд юу вэ?
Хөвөгч бөмбөлөг хавхлага, голд суурилуулсан бөмбөлөг хавхлага, дээр суурилуулсан бөмбөлөг хавхлага зэрэг олон төрлийн бөмбөлөг хавхлага байдаг бөгөөд төрөл бүр өөрийн гэсэн давуу болон хэрэглээтэй байдаг.
Хоолойн холбох хэрэгсэл нь дамжуулах хоолойн системийн чухал бүрэлдэхүүн хэсэг бөгөөд холболт, дахин чиглүүлэлт, чиглэлийг өөрчлөх, хэмжээг өөрчлөх, битүүмжлэх эсвэл шингэний урсгалыг хянах зорилгоор ашиглагддаг. Эдгээрийг барилга, аж үйлдвэр, эрчим хүч, хотын үйлчилгээ зэрэг салбарт өргөн ашигладаг.
Гол функцууд:Энэ нь хоолой холбох, урсгалын чиглэлийг өөрчлөх, урсгалыг хуваах, нэгтгэх, хоолойн диаметрийг тохируулах, хоолойг битүүмжлэх, хянах, зохицуулах зэрэг функцийг гүйцэтгэж чадна.
Хэрэглээний хүрээ:
- Барилгын усан хангамж ба ус зайлуулах хоолой:Усны хоолойн сүлжээнд PVC тохой болон PPR тригуудыг ашигладаг.
- Аж үйлдвэрийн дамжуулах хоолой:Зэвэрдэггүй ган фланц болон хайлшин ган тохойг химийн бодис тээвэрлэхэд ашигладаг.
- Эрчим хүчний тээвэрлэлт:Өндөр даралттай ган хоолойн холбох хэрэгслийг газрын тос, хийн хоолойд ашигладаг.
- HVAC (Халаалт, агааржуулалт, агааржуулагч):Зэс хоолойн холбох хэрэгслийг хөргөлтийн хоолойг холбоход ашигладаг бөгөөд уян хатан холболтыг чичиргээг бууруулахад ашигладаг.
- Хөдөө аж ахуйн усжуулалт:Хурдан холбогч нь шүршигч усалгааны системийг угсрах, задлах ажлыг хөнгөвчилдөг.
