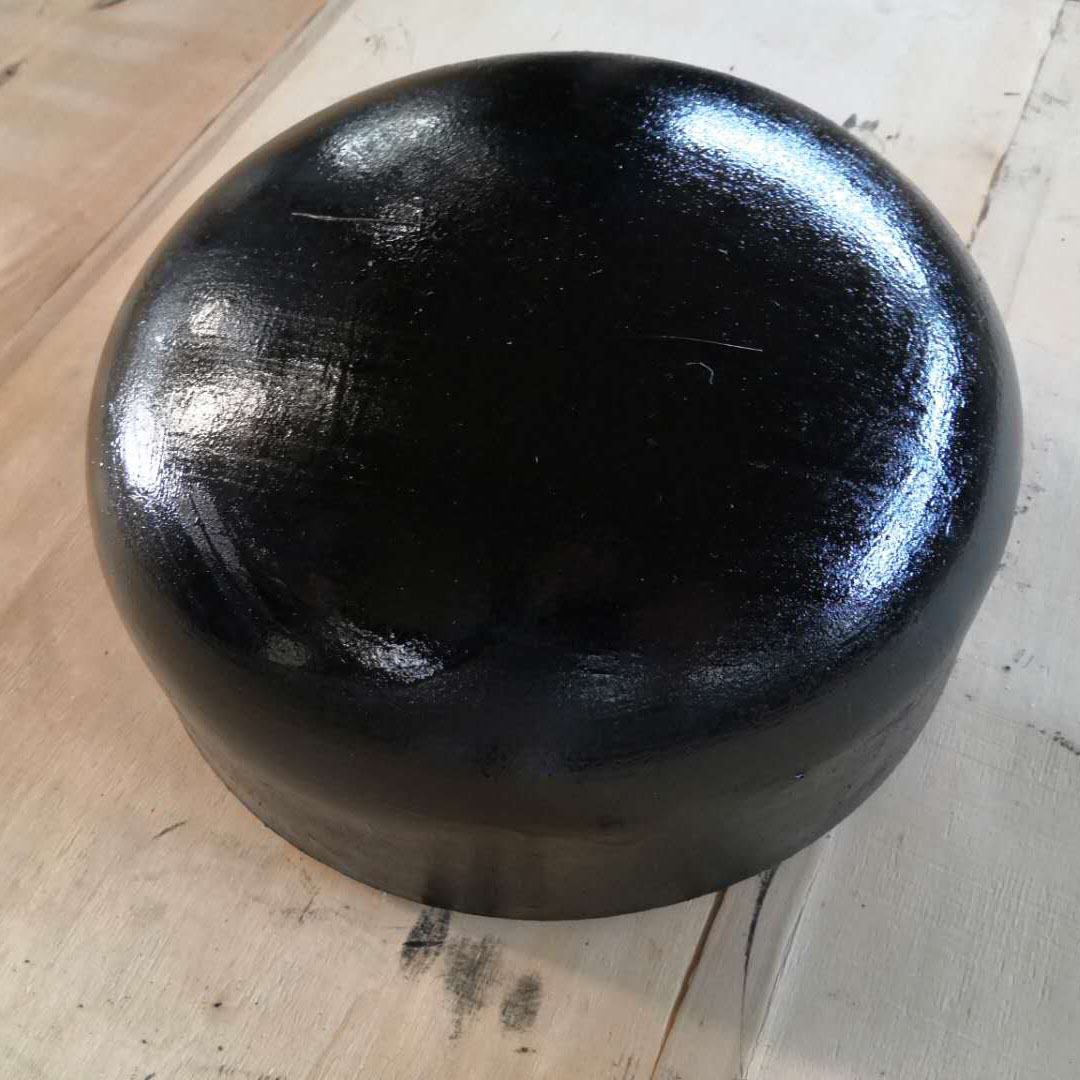

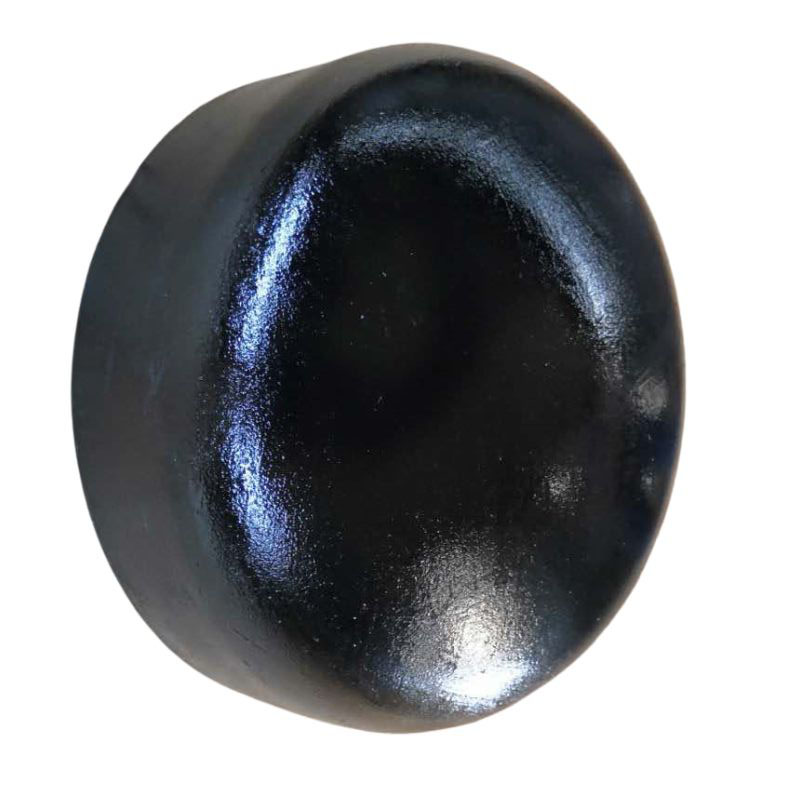

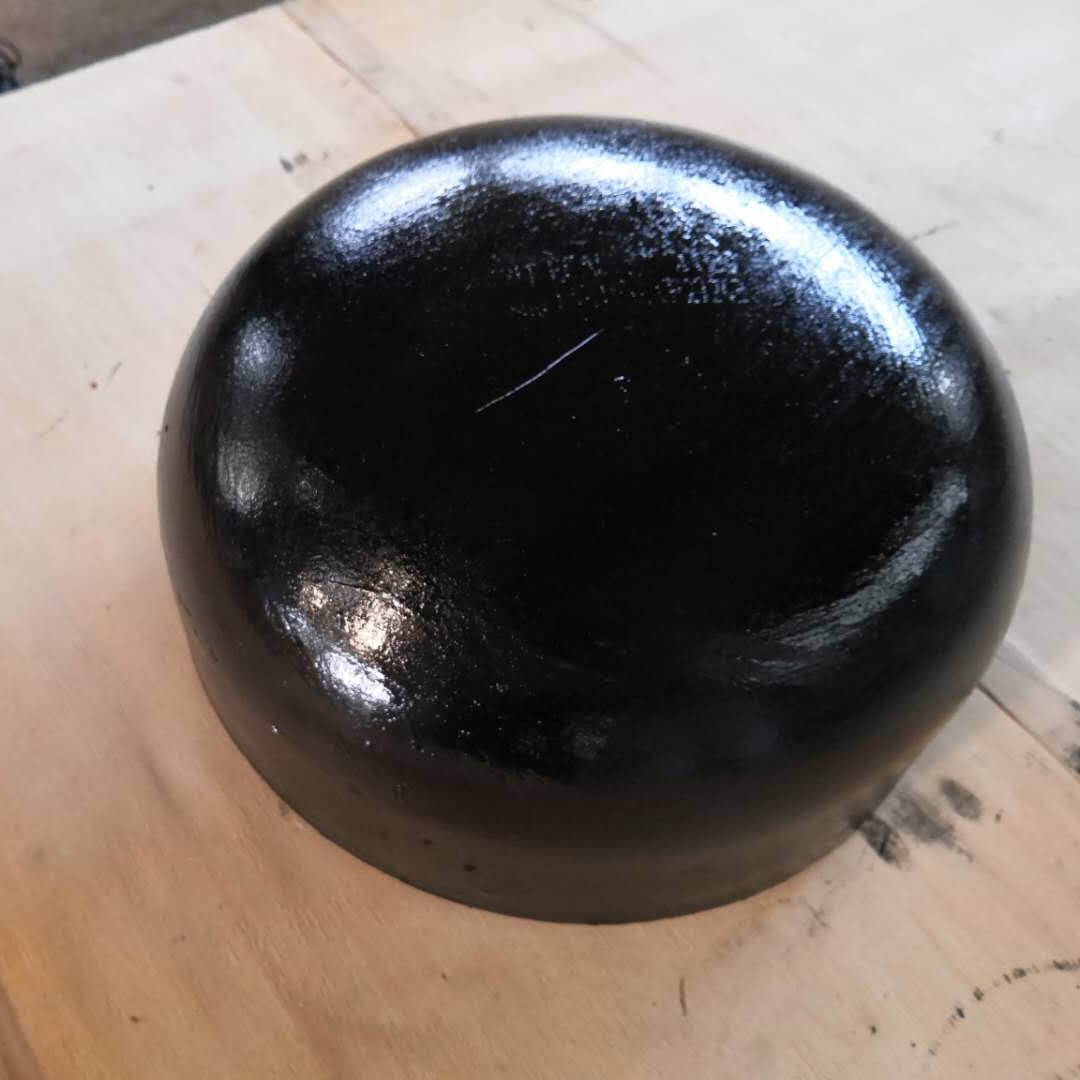

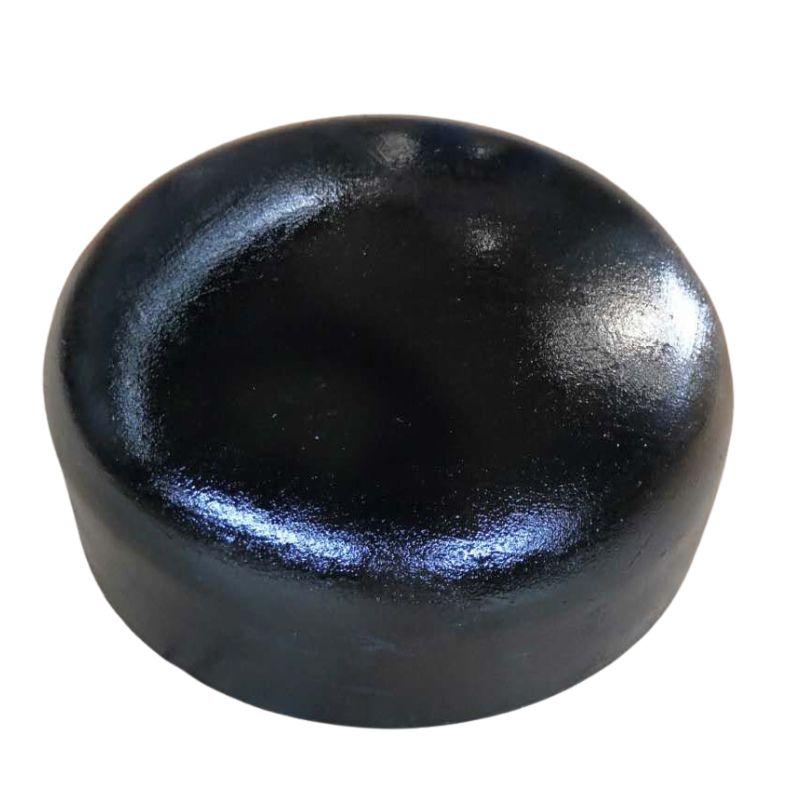

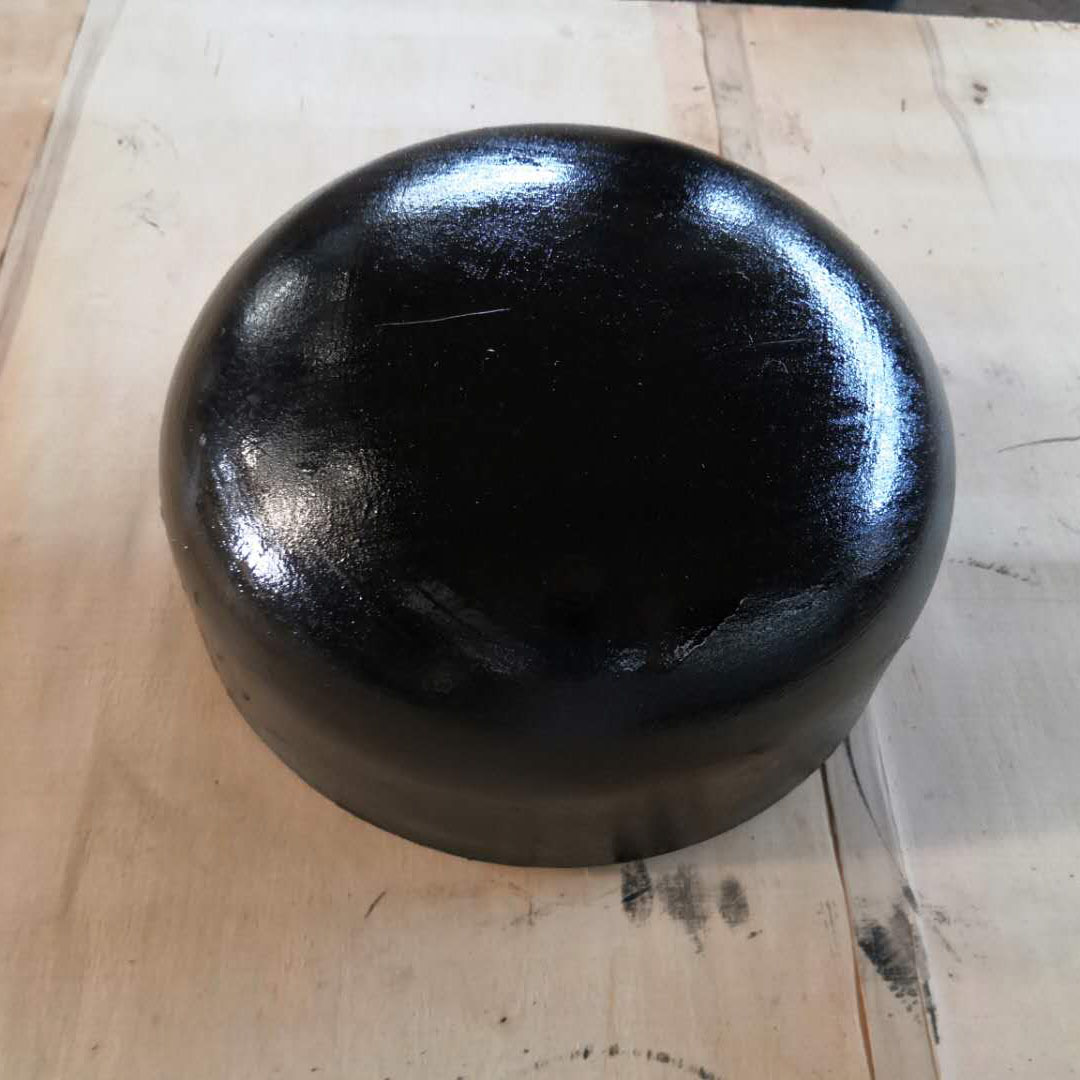

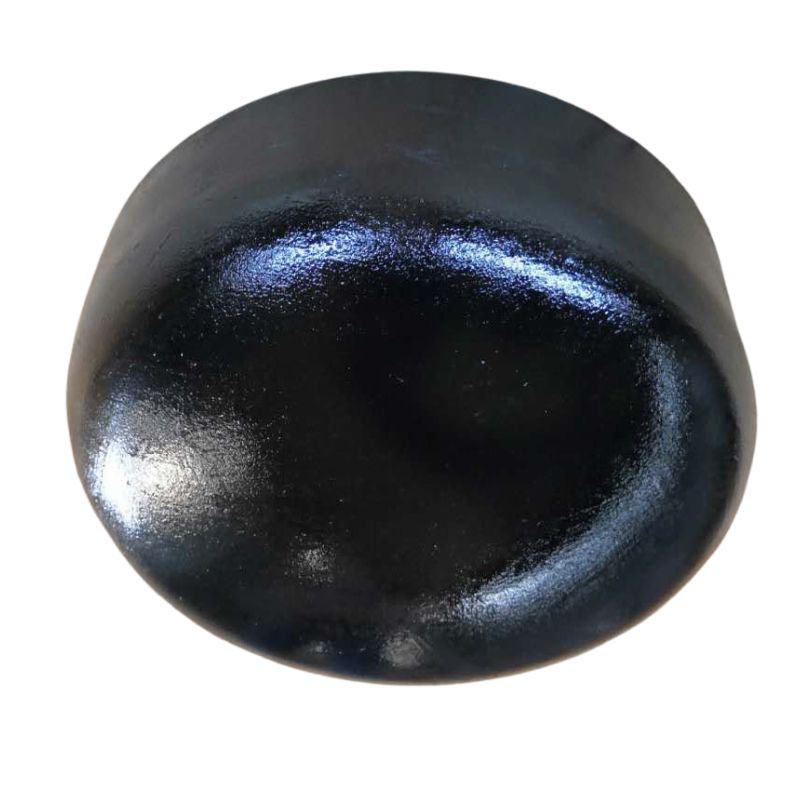

нүүрстөрөгчийн ган sch80 өгзөгтэй гагнасан төгсгөлтэй 12 инчийн sch40 хоолойн таг

нүүрстөрөгчийн ган sch80 өгзөгтэй гагнасан үзүүртэй 12 инчийн sch40 хоолойн таг Онцлох зураг

Товч тайлбар:

Нэр: Хоолойн таг
Хэмжээ: 1/2"-110"
Стандарт: ANSI B16.9, EN10253-2, DIN2617, GOST17379, JIS B2313, MSS SP 75 гэх мэт.
Төгсгөл: Налуу төгсгөл/BE/өгзөг гагнасан
Материал: Нүүрстөрөгчийн ган, Хоолойн ган, Cr-Mo хайлш
Ханын зузаан: STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS гэх мэт.

Бидэнд имэйл илгээх PDF хэлбэрээр татаж авах

Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл

Хоолойн холбох хэрэгслийн нийтлэг хэрэглээ

БҮТЭЭГДЭХҮҮНИЙ ПАРАМЕТРҮҮД

Бүтээгдэхүүний нэр	Хоолойн таг
Хэмжээ	1/2"-60" оёдолгүй, 62"-110" гагнасан
Стандарт	ANSI B16.9, EN10253-2, DIN2617, GOST17379, JIS B2313, MSS SP 75 гэх мэт.
Ханын зузаан	БЗХӨ, XS, XXS, SCH20,SCH30,SCH40, SCH60, SCH80, SCH160, XXS гэх мэт
Төгсгөл	Налуу төгсгөл/BE/өгзөгтэй
Гадаргуу	байгалийн өнгө, лак, хар зураг, зэвний эсрэг тос гэх мэт.
Материал	Нүүрстөрөгчийн ган:A234WPB, A420 WPL6 St37,St45, E24, A42CP, 16Mn, Q345, P245GH,P235GH, P265GH, P280GH, P295GH, P355GH гэх мэт.
	Хоолойн ган:ASTM 860 WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 гэх мэт.
	Cr-Mo хайлшин ган:A234 WP11,WP22,WP5,WP9,WP91, 10CrMo9-10, 16Mo3 гэх мэт.
Аппликейшн	Нефть химийн үйлдвэр; агаарын тээвэр болон сансар судлалын үйлдвэр; эмийн үйлдвэр, хийн яндан; цахилгаан станц; хөлөг онгоцны үйлдвэрлэл; ус цэвэршүүлэх гэх мэт.
Давуу талууд	бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай

ГАН ХООЛОЙН ТАГ

Ган хоолойн тагийг мөн ган залгуур гэж нэрлэдэг бөгөөд үүнийг ихэвчлэн хоолойн үзүүрт гагнаж эсвэл хоолойн үзүүрийн гаднах утас дээр суурилуулж, хоолойн холбох хэрэгслийг тагладаг. Хоолойг хаах функц нь хоолойн залгууртай адил юм.

ТАГНЫ ТӨРӨЛ

Холболтын төрлөөс эхлээд дараах төрлүүд байдаг: 1. Товчлуурын гагнуурын таг 2. Сокет гагнуурын таг

BW ган таг

BW ган хоолойн таг нь өгзөг гагнуурын төрлийн холбох хэрэгсэл бөгөөд холбох арга нь өгзөг гагнуур юм. Тиймээс BW таг нь налуу эсвэл энгийн төгсгөлтэй байна.

BW тагны хэмжээс ба жин:

Ердийн хоолойн хэмжээ	Гадаа Диаметр налуу дээр (мм)	Урт З(мм)	Хязгаарлах хана Зузаан E уртын хувьд	Урт E1(мм)	Жин (кг)
Ердийн хоолойн хэмжээ	Гадаа Диаметр налуу дээр (мм)	Урт З(мм)	Хязгаарлах хана Зузаан E уртын хувьд	Урт E1(мм)	SCH10S	SCH20	Бэлгийн замаар дамжих өвчин	SCH40	XS	SCH80
1/2	21.3	25	4.57	25	0.04		0.03	0.03	0.05	0.05
3/4	26.7	25	3.81	25	0.06		0.06	0.06	0.10	0.10
1	33.4	38	4.57	38	0.09		0.10	0.10	0.013	0.13
1 1/4	42.2	38	4.83	38	0.13		0.14	0.14	0.20	0.20
1 1/2	48.3	38	5.08	38	0.14		0.20	0.20	0.23	0.23
2	60.3	38	5.59	44	0.20		0.30	0.30	0.30	0.30
2 1/2	73	38	7.11	51	0.30		0.20	0.50	0.50	0.50
3	88.9	51	7.62	64	0.45		0.70	0.70	0.90	0.90
3 1/2	101.6	64	8.13	76	0.60		1.40	1.40	1.70	1.70
4	114.3	64	8.64	76	0.65		1.6	1.6	2.0	2.0
5	141.3	76	9.65	89	1.05		2.3	2.3	3.0	3.0
6	168.3	89	10.92	102	1.4		3.6	3.6	4.0	4.0
8	219.1	102	12.70	127	2.50	4.50	5.50	5.50	8.40	8.40
10	273	127	12.70	152	4.90	7	10	10	13.60	16.20
12	323.8	152	12.70	178	7	9	15	19	22	26.90
14	355.6	165	12.70	191	8.50	15.50	17	23	27	34.70
16	406.4	178	12.70	203	14.50	20	23	30	30	43.50
18	457	203	12.70	229	18	25	29	39	32	72.50
20	508	229	12.70	254	27.50	36	36	67	49	98.50
22	559	254	12.70	254		42	42		51	120
24	610	267	12.70	305	35	52	52	93	60	150

ДУЛААН БОЛОВСРУУЛАЛТ

1. Дээжийн түүхий эдийг хянахын тулд хадгална уу
2. Дулааны боловсруулалтыг стандартын дагуу хатуу зохион байгуулна

төвлөрсөн_

Тэмдэглэгээ

Төрөл бүрийн тэмдэглэгээний ажил, муруй, будах, шошголох боломжтой. Эсвэл таны хүсэлтээр. Бид таны ЛОГО тэмдэглэгээг хүлээн авна.

төвлөрсөн_

ДЭЛГЭРЭНГҮЙ ЗУРАГ

1. ANSI B16.25 стандартын дагуу налуу үзүүр.

2. Эхлээд элс цацаж, дараа нь төгс будах ажил. Мөн лакаар будаж болно

3. Ламинат болон хагаралгүй

4. Гагнуурын засваргүйгээр

төвлөрсөн_

САВ БАГЛАА, ТЭЭВЭРЛЭЛТ

1. ISPM15-ын дагуу фанер хайрцаг эсвэл фанер тавиураар савласан
2. Бид багц бүрт сав баглаа боодлын жагсаалтыг оруулна
3. Бид багц бүр дээр тээврийн тэмдэглэгээ хийнэ. Тэмдэглэгээний үгсийг таны хүсэлтээр оруулна.
4. Бүх модон сав баглаа боодлын материалууд нь утаагаар хоргүй

ШАЛГАЛТ

1. Хэмжээний хэмжилтүүд, бүгд стандарт хүлцлийн хүрээнд.
2. Зузаан хүлцэл: +/- 12.5%, эсвэл таны хүсэлтээр
3. PMI
4. MT, UT, рентген шинжилгээ
5. Гуравдагч этгээдийн шалгалтыг хүлээн авах
6. MTC, EN10204 3.1/3.2 гэрчилгээний хангамж

төвлөрсөн_

Өмнөх: нүүрстөрөгчийн ган A105 A234 WPB ANSI B16.49 3d 30 45 60 90 180 градусын хоолойн нугалалт

Дараагийнх нь: 8 инчийн зэвэрдэггүй ган хоолойн таг хоолойн төгсгөлийн таг толгойн хоолойн таг

Хоолойн холбох хэрэгсэл нь дамжуулах хоолойн системийн чухал бүрэлдэхүүн хэсэг бөгөөд холболт, дахин чиглүүлэлт, чиглэлийг өөрчлөх, хэмжээг өөрчлөх, битүүмжлэх эсвэл шингэний урсгалыг хянах зорилгоор ашиглагддаг. Эдгээрийг барилга, аж үйлдвэр, эрчим хүч, хотын үйлчилгээ зэрэг салбарт өргөн ашигладаг.

Гол функцууд:Энэ нь хоолой холбох, урсгалын чиглэлийг өөрчлөх, урсгалыг хуваах, нэгтгэх, хоолойн диаметрийг тохируулах, хоолойг битүүмжлэх, хянах, зохицуулах зэрэг функцийг гүйцэтгэж чадна.

Хэрэглээний хүрээ:

Барилгын усан хангамж ба ус зайлуулах хоолой:Усны хоолойн сүлжээнд PVC тохой болон PPR тригуудыг ашигладаг.
Аж үйлдвэрийн дамжуулах хоолой:Зэвэрдэггүй ган фланц болон хайлшин ган тохойг химийн бодис тээвэрлэхэд ашигладаг.
Эрчим хүчний тээвэрлэлт:Өндөр даралттай ган хоолойн холбох хэрэгслийг газрын тос, хийн хоолойд ашигладаг.
HVAC (Халаалт, агааржуулалт, агааржуулагч):Зэс хоолойн холбох хэрэгслийг хөргөлтийн хоолойг холбоход ашигладаг бөгөөд уян хатан холболтыг чичиргээг бууруулахад ашигладаг.
Хөдөө аж ахуйн усжуулалт:Хурдан холбогч нь шүршигч усалгааны системийг угсрах, задлах ажлыг хөнгөвчилдөг.
