| Бүтээгдэхүүний нэр | Цутгамал фланцтай 2 ширхэг бөмбөлөг хавхлага (2 ширхэг бөмбөлөг хавхлага) |
| Дизайны стандарт | ASME B16.34, BS 5351, DIN3337 |
| Материал | Их бие: A216 WCB,A351 CF8M, CF8,2205, 2507, DIN 1.4408, 1.4308, 1.0619 |
| Бөмбөг: A182F304, A182 F316, A182 F51, A182 F53 гэх мэт | |
| Иш: A276-304, A276 316 гэх мэт | |
| Хэмжээ: | 1/2″, 3/4", 1" , 1 1/4", 1 1/2", 2" , 2 1/2", 3" , 4″ (DN15-DN100) |
| Даралт | 150#, PN16-PN40 |
| Дунд зэрэг | Ус/тос/хий/агаар/уур/сул хүчил шүлт/хүчил шүлтлэг бодис |
| Нүүр тулан | ASME B16.10, DIN3202-F4 |
| Суурилуулах дэвсгэр | ISO5211 |
| Туршилтын стандарт | API 607, ISO10497, API 598, ISO5209 |
| Хоногны хэмжээс | ASME B16.5, DIN2632, DIN2633, DIN2634, DIN2635 |
| Үйл ажиллагаа | Механик/Мотор/Хийн |

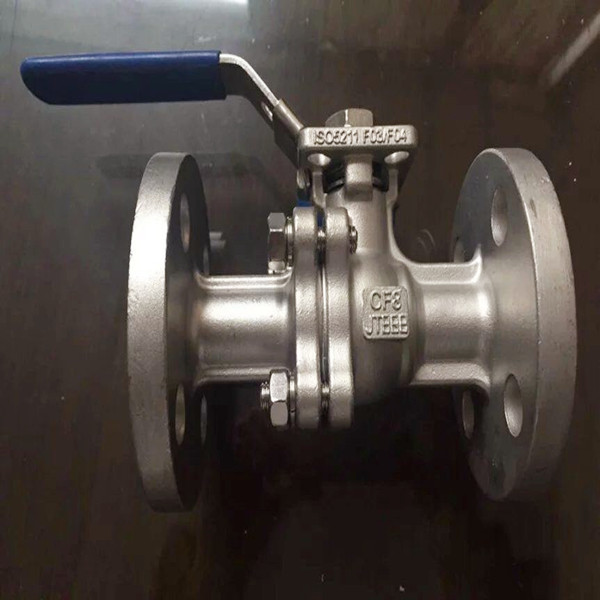

ISO5211 Шууд суурилуулсан хөдөлгүүр
ISO 5211 хээ суурилуулах дэвсгэр нь хавхлагын автоматжуулалтын бүтээгдэхүүнийг хялбархан суурилуулах боломжийг олгодог.
Хос ISO шууд суурилуулах дэвсгэр нь хөдөлгүүрийг нарийн бөгөөд уян хатан суурилуулах боломжийг олгодог. Ихэвчлэн хоёр багц суурилуулах нүх өрөмддөг
өөр өөр хэмжээтэй хөдөлгүүрт зориулагдсан. Нэгтгэсэн цутгамал дээд бэхэлгээний тавцан, боловсруулсан хавтгай гадаргуу болон дөрвөлжин иштэй тул дизайн нь
Өндөр мөчлөгтэй эсвэл тасралтгүй ажиллах үед хажуугийн ачааллыг үр дүнтэй багасгахын тулд хөдөлгүүрийн зөв тохируулгыг хангадаг.
Хавхлага шугамын даралт дор байх үед сайн хангагдсан (агаар эсвэл цахилгаан эрчим хүч) хөдөлгүүрийн төхөөрөмжийг аюулгүй бөгөөд хялбархан салгаж авах боломжтой.

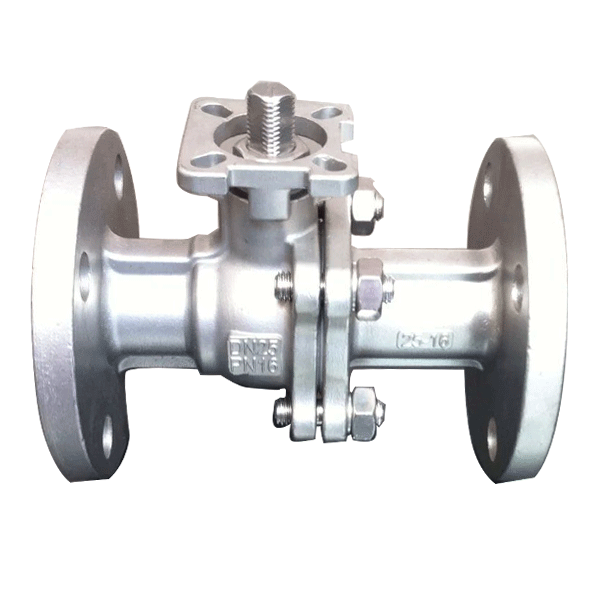

Хөвөгч бөмбөлөгний загвар
Хөвөгч бөмбөлөгний загвар нь зөөлөн суудалтай хослуулсан нь бөмбөлөггүй хаалт, бага эргэлтийн момент болон урт хугацааны ашиглалтын хугацааг санал болгодог. (Хөвөгч бөмбөлөг хавхлага)
Нэмэлт материал
Зэвэрдэггүй ган: ASTM A351 Gr CF3M, CF3, CF8, CF8M, 2205, 2507
Монел 400
Бага температурт нүүрстөрөгчийн ган ASTM A352 Gr LCB
Хайлш 20 ASTM A351 CN7M
Хастеллой C276, 20 хайлш
О-цагиргийн нэмэлт материал
RPTFE эсвэл Витон
Урсгалтай төгсгөлийн төрөл
Фланцтай enc холболтоос гадна манай бөмбөлөг хавхлагууд нь таны сонголтоор тулгасан гагнуурын төгсгөл, залгууртай гагнуурын төгсгөл, урсгалтай төгсгөл байж болно.
Урсгалтай холбоотойгоор энэ нь эмэгтэй утас юм.
NPT, BSPT таны сонголт байх болно
Бүтэц: 1 ширхэг, 2 ширхэг, 3 ширхэг
Ашиглалт: Гарын авлагын хөшүүрэг, Хийн
Даралт: 600WOG, 1000WOG, 2000WOG
Товчлууртай гагнуур, залгууртай гагнуур
Холболтын төгсгөл: өгзөгний гагнуур, залгуурын гагнуур
Бүтэц: 1 ширхэг, 2 ширхэг, 3 ширхэг
Ашиглалт: Гарын авлагын хөшүүрэг, Хийн
Даралт: 600WOG, 1000WOG, 2000WOG

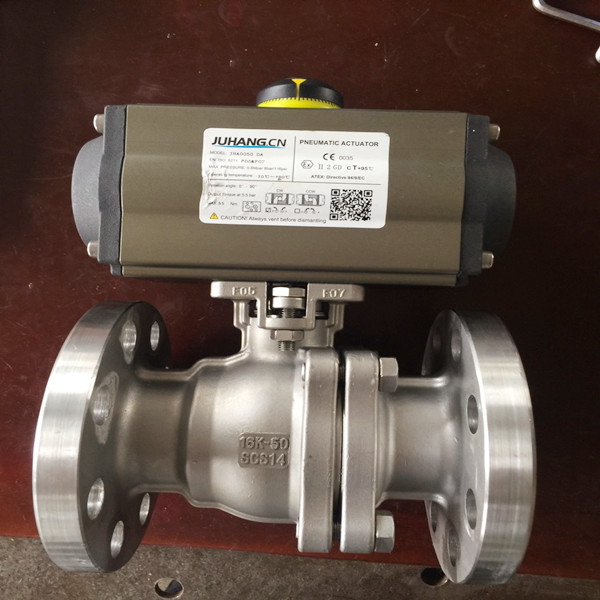

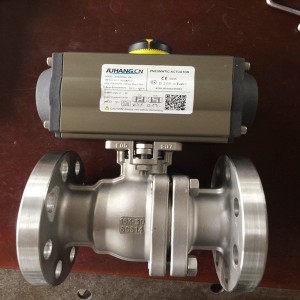

Хийн хөдөлгүүртэй бөмбөлөг хавхлага
Хийн хөдөлгүүр нь алдартай брэнд эсвэл OEM байж болно
Хэрхэн савлах вэ:
1. Хавхлага бүрийг гялгар уутаар савласан.
2. Дараа нь хавхлагыг жижиг хайрцагт хийнэ
3. Бүх хайрцагны хайрцгийг фанер хайрцагт хийнэ.
Анхаарна уу: Бүх багцууд нь экспортын тээвэрлэлтэд тохиромжтой.
304 фланцын бөмбөлөг хавхлага нь гангийн зэрэг нь CF8 гэсэн үг юм
316 фланцын бөмбөлөг хавхлага нь гангийн зэрэглэл CF8M гэсэн үг юм
2 ширхэгтэй бөмбөлөг хавхлагаас гадна бид 1 ширхэгтэй бөмбөлөг хавхлага, 3 талын бөмбөлөг хавхлага, 3 ширхэг бөмбөлөг хавхлагыг санал болгож чадна.
Хэрэв та бусад өндөр чанартай фланцын бөмбөлөг хавхлагыг сонирхож байвал энд зочилно уу:Хятад бөмбөлөг хавхлага
