CL150 CL300 Сэлүүрийн зайны банзан фланцын нүдний шилний хөшиг 8-р зураг
ASME B16.48 сэлүүрийн зай хураагуурын банзан фланцын нүдний шилний хөшиг нь 8-р зурагт үйлдвэрлэлийн хоолойн системд аюулгүй байдал, тусгаарлах чухал бүрэлдэхүүн хэсгийг харуулав. Энэхүү нэгдсэн угсралт нь хөшигний фланц, зай хураагуур, нүдний шилний хөшиг гэсэн гурван чухал функцийг нэг, нарийн зохион бүтээгдсэн төхөөрөмжид нэгтгэдэг. Хөшиг болон зай хураагуурын ASME B16.48 стандартын дагуу үйлдвэрлэгдсэн энэхүү бүрэлдэхүүн хэсэг нь 150 ба 300 ангиллын даралтын зэрэглэлд аюулгүй тусгаарлалт, эерэг унтрах, системийн найдвартай тусгаарлалтыг баталгаажуулдаг.
ТОДОРХОЙЛОЛТ
| Бүтээгдэхүүний нэр | Сохор фланц |
| Хэмжээ | 1/2"-250" |
| Даралт | 150#-2500#,PN0.6-PN400,5K-40K,API 2000-15000 |
| Стандарт | ANSI B16.5, EN1092-1, SABA1123, JIS B2220, DIN, GOST, UNI, AS2129, API 6A гэх мэт. |
| Ханын зузаан | SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS гэх мэт. |
| Материал | Зэвэрдэггүй ган:A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571,1.4541, 254Mo гэх мэт. |
| Нүүрстөрөгчийн ган:A105, A350LF2, S235Jr, S275Jr, St37, St45.8, A42CP, A48CP, E24, A515 Gr60, A515 Gr 70 гэх мэт. | |
| Хоёр талт зэвэрдэггүй ган: UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 гэх мэт. | |
| Хоолойн ган:A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 гэх мэт. | |
| Никель хайлш:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 гэх мэт. | |
| Cr-Mo хайлш:A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3,15Crmo гэх мэт. | |
| Аппликейшн | Нефть химийн үйлдвэр; агаарын тээвэр болон сансар судлалын үйлдвэр; эмийн үйлдвэр; хийн яндан; цахилгаан станц; хөлөг онгоцны үйлдвэрлэл; ус цэвэршүүлэх гэх мэт. |
| Давуу талууд | бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай |
ХЭМЖЭЭНИЙ СТАНДАРТУУД
БҮТЭЭГДЭХҮҮНИЙ ДЭЛГЭРЭНГҮЙ ШОУ

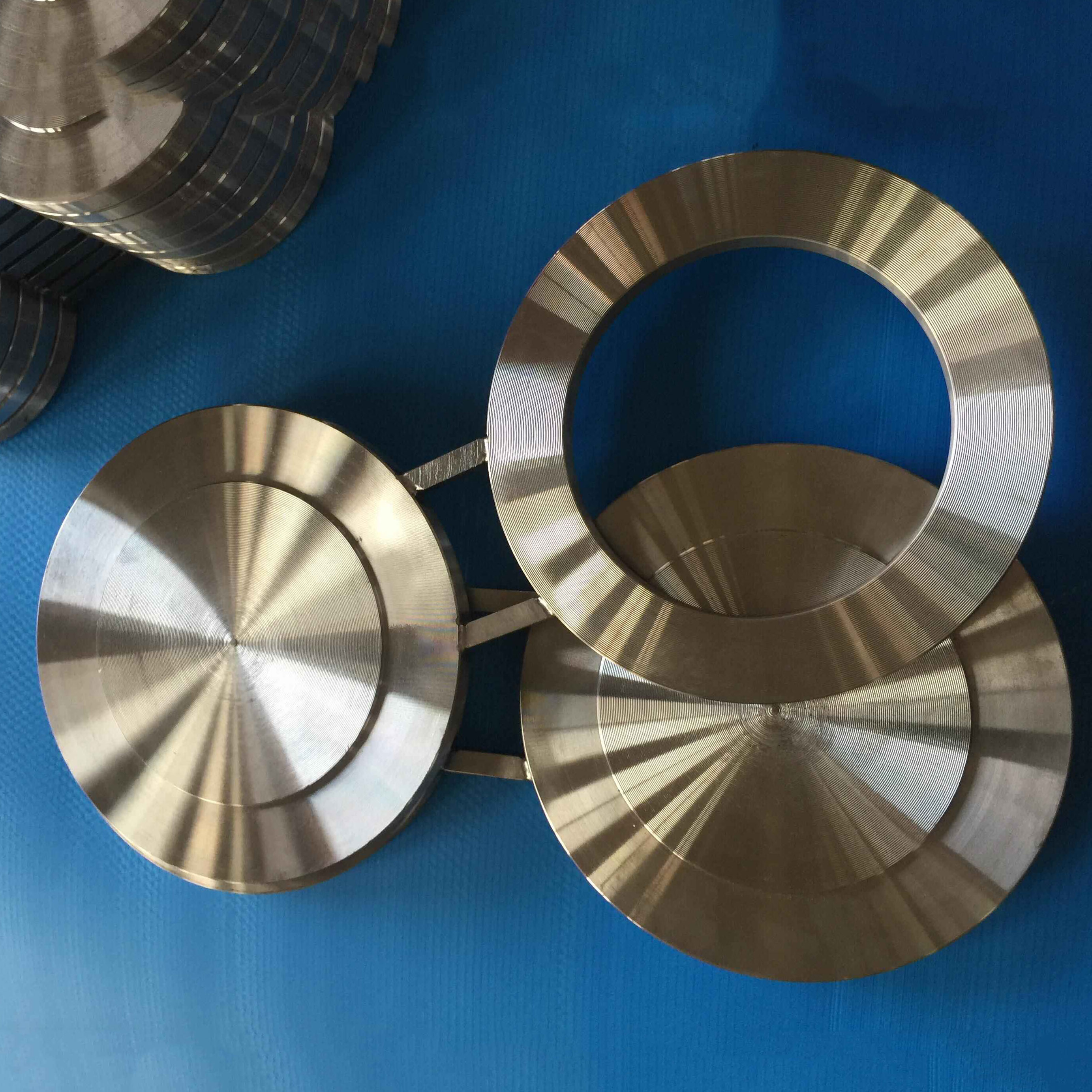

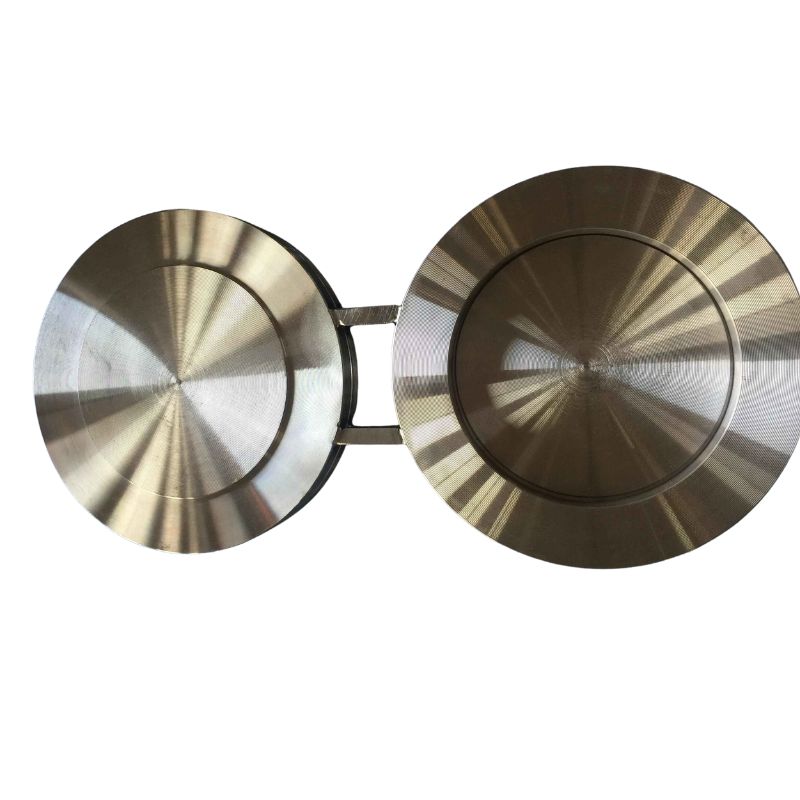

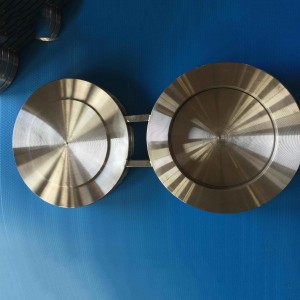

1. Нүдний шилний сохор тохиргоо
Бүрэн тусгаарлах зориулалттай нэг хатуу үзүүртэй (сохор хавтан)
Урсгал дамжуулах зориулалттай нэг нээлттэй үзүүр (зайны цагираг)
Үйл ажиллагааны уян хатан байдлыг хангах эргэлддэг загвар
Тодорхой харагдаж буй байрлалын заалт

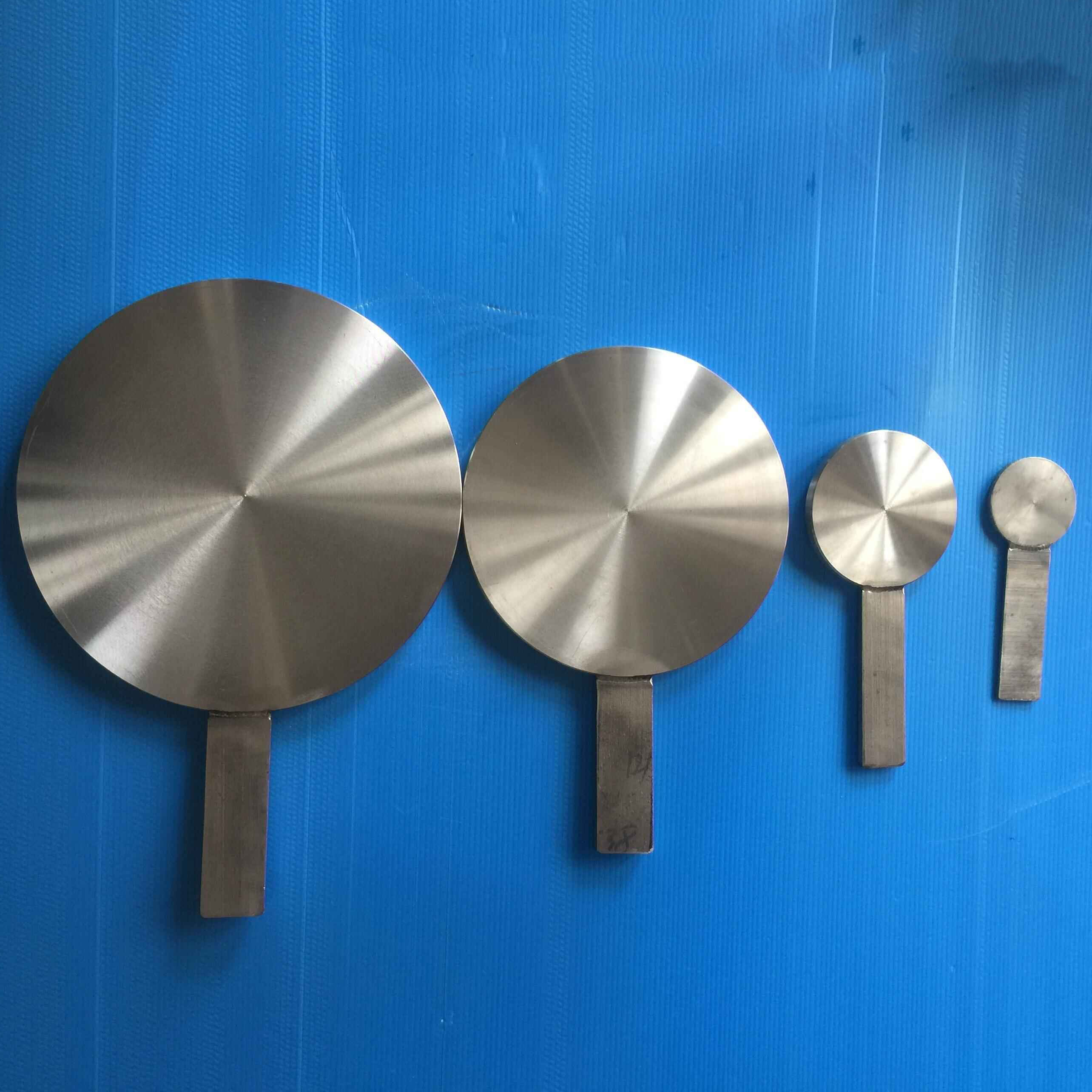

2. Сэлүүрийн зайны онцлог
Хялбар таних, ажиллуулах зориулалттай хавтгай, сэлүүр хэлбэртэй бариул
Халуун ажлын зөвшөөрлийн үед аюулгүй харьцах уртыг уртасгасан
ASME B16.48 шаардлагын дагуу стандарт зузаан
Бат бөх чанарыг хангахын тулд бэхжүүлсэн барилга
3. Сэлүүрийн зайны онцлог
Стандарт ASME B16.5 фланцуудын хооронд тохирохоор бүтээгдсэн
Өрөмдлөгийн хэв маяг болон хэмжээсүүдтэй яг таарч байна
Өргөгдсөн нүүр (RF) болон цагираг хэлбэрийн холбоос (RTJ) фланцуудад ашиглах боломжтой
Нарийвчлалтай боловсруулалтаар зөв тохируулга хийх
Тэмдэглэгээ ба сав баглаа боодол
• Давхарга бүр гадаргууг хамгаалахын тулд хуванцар хальс ашигладаг
• Бүх зэвэрдэггүй гангийн хувьд фанер хайрцагтай. Том хэмжээтэй нүүрстөрөгчийн фланцыг фанер тавиураар савладаг. Эсвэл захиалгаар савлаж болно.
• Тээвэрлэлтийн тэмдэг хүсэлтийн дагуу хийж болно
• Бүтээгдэхүүн дээрх тэмдэглэгээг сийлбэрлэх эсвэл хэвлэх боломжтой. OEM хүлээн авна.
ШАЛГАЛТ
• UT шинжилгээ
• Физик дасгалын тест
• MT шалгалт
• Хэмжээний туршилт
Хүргэлтийн өмнө манай Чанарын хяналтын баг NDT туршилт болон хэмжээсийн үзлэгийг зохион байгуулна. Мөн TPI (гуравдагч талын үзлэг)-ийг хүлээн авна.
ҮЙЛДВЭРЛЭЛИЙН ҮЙЛ ЯВЦ
| 1. Жинхэнэ түүхий эдийг сонгоно уу | 2. Түүхий эдийг хайчилж ав | 3. Урьдчилан халаах |
| 4. Дэвсгэр хийх | 5. Дулааны боловсруулалт | 6. Барзгар боловсруулалт |
| 7. Өрөмдлөг | 8. Нарийн боловсруулалт | 9. Тэмдэглэгээ |
| 10. Шалгалт | 11. Сав баглаа боодол | 12. Хүргэлт |
Бүтээгдэхүүний танилцуулга
ASME B16.48 ангийн 150/300 сэлүүрийн зай хураагуурын банзан фланцын нүдний шилний наалт 8-р зураг нь хоолойн системийн аюулгүй, найдвартай тусгаарлалтын чухал бүрэлдэхүүн хэсгийг төлөөлж байна. Нарийвчлалтай үйлдвэрлэл, хатуу чанарын хяналт, цогц туршилтаар дамжуулан бид нэгж бүр нь гүйцэтгэл, найдвартай байдлын хамгийн өндөр стандартыг хангаж байгааг баталгаажуулдаг. Бидний шилдэг байдлыг эрхэмлэх амлалт, олон арван жилийн салбарын туршлагатай хослуулсан нь эдгээр бүрэлдэхүүн хэсгүүдийг чухал тусгаарлах хэрэглээндээ аюулгүй байдал, найдвартай байдал, нийцлийг шаарддаг дэлхий даяарх инженер, операторуудын хувьд хамгийн тохиромжтой сонголт болгодог.
Бид 150 болон 300 ангиллын даралтын зэрэглэлд зориулсан ASME B16.48 стандартын дагуу нарийн инженерчлэлтэй нүдний шилний хөшигний фланц үйлдвэрлэдэг. "8-р хэлбэрийн хөшиг" эсвэл "нүдний хөшиг" гэгддэг эдгээр чухал аюулгүй байдлын бүрэлдэхүүн хэсгүүд нь төвийн тороор холбогдсон нэг хатуу хөшигний хавтан болон нэг задгай зайтай хавтангаар өвөрмөц хос хавтангийн дизайны тусламжтайгаар хоолойн системд эерэг тусгаарлалтыг өгдөг. Нэгдсэн сэлүүрийн бариул нь байрлалыг тодорхой харагдахуйцаар таних боломжийг олгодог бөгөөд системийг тусгаарлах, засвар үйлчилгээ хийх явцад аюулгүй ажиллагааг хөнгөвчилдөг.
Хоолойн холбох хэрэгсэл нь дамжуулах хоолойн системийн чухал бүрэлдэхүүн хэсэг бөгөөд холболт, дахин чиглүүлэлт, чиглэлийг өөрчлөх, хэмжээг өөрчлөх, битүүмжлэх эсвэл шингэний урсгалыг хянах зорилгоор ашиглагддаг. Эдгээрийг барилга, аж үйлдвэр, эрчим хүч, хотын үйлчилгээ зэрэг салбарт өргөн ашигладаг.
Гол функцууд:Энэ нь хоолой холбох, урсгалын чиглэлийг өөрчлөх, урсгалыг хуваах, нэгтгэх, хоолойн диаметрийг тохируулах, хоолойг битүүмжлэх, хянах, зохицуулах зэрэг функцийг гүйцэтгэж чадна.
Хэрэглээний хүрээ:
- Барилгын усан хангамж ба ус зайлуулах хоолой:Усны хоолойн сүлжээнд PVC тохой болон PPR тригуудыг ашигладаг.
- Аж үйлдвэрийн дамжуулах хоолой:Зэвэрдэггүй ган фланц болон хайлшин ган тохойг химийн бодис тээвэрлэхэд ашигладаг.
- Эрчим хүчний тээвэрлэлт:Өндөр даралттай ган хоолойн холбох хэрэгслийг газрын тос, хийн хоолойд ашигладаг.
- HVAC (Халаалт, агааржуулалт, агааржуулагч):Зэс хоолойн холбох хэрэгслийг хөргөлтийн хоолойг холбоход ашигладаг бөгөөд уян хатан холболтыг чичиргээг бууруулахад ашигладаг.
- Хөдөө аж ахуйн усжуулалт:Хурдан холбогч нь шүршигч усалгааны системийг угсрах, задлах ажлыг хөнгөвчилдөг.
