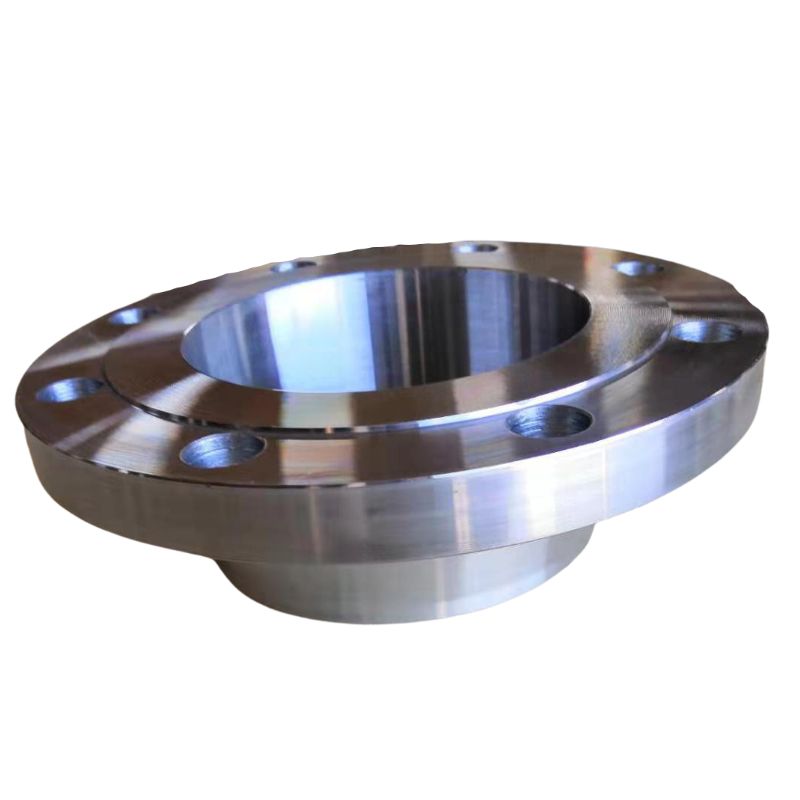

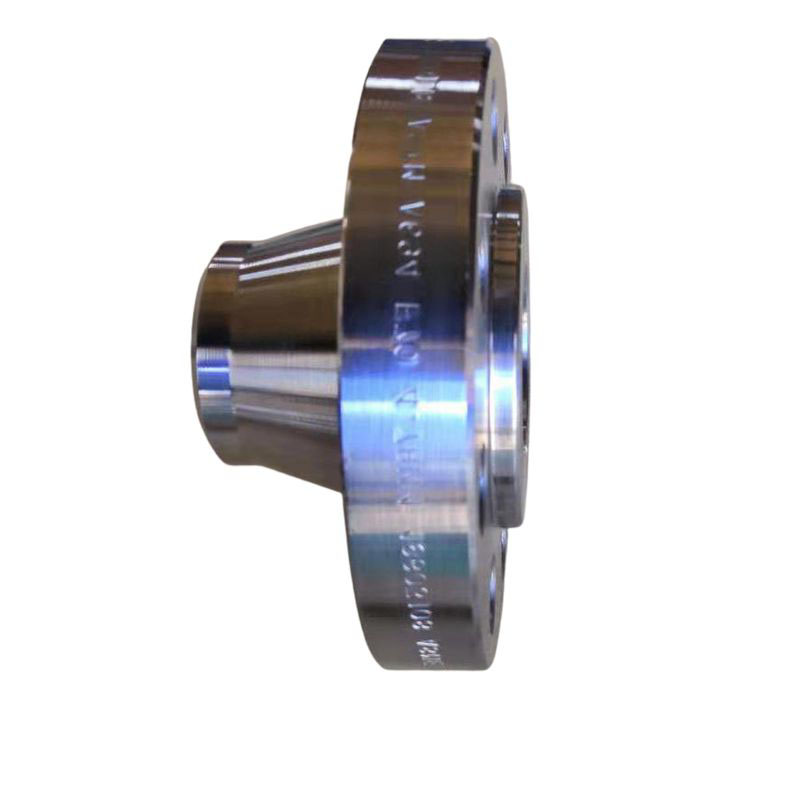

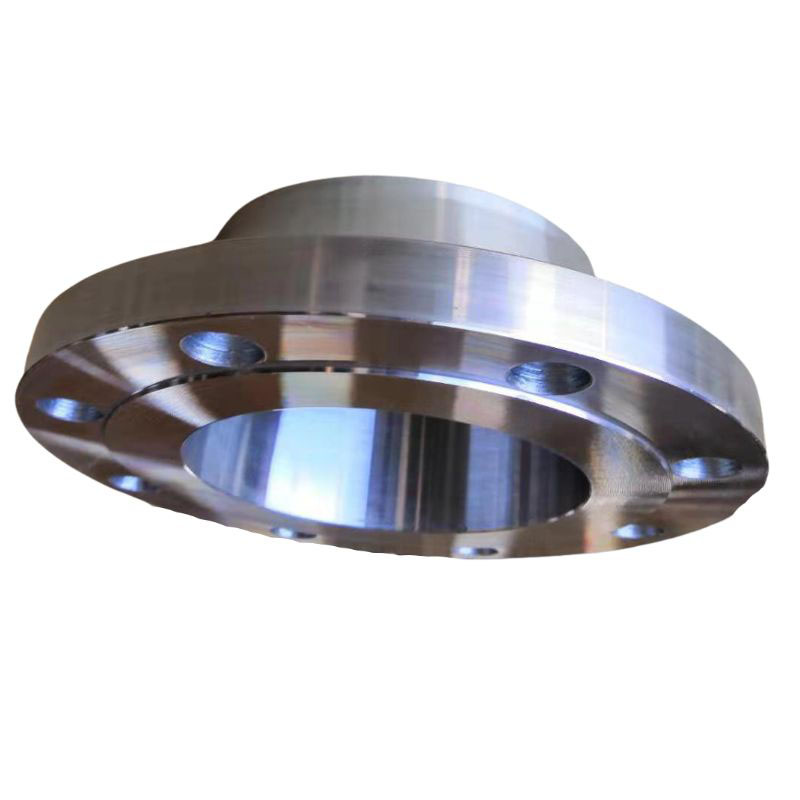

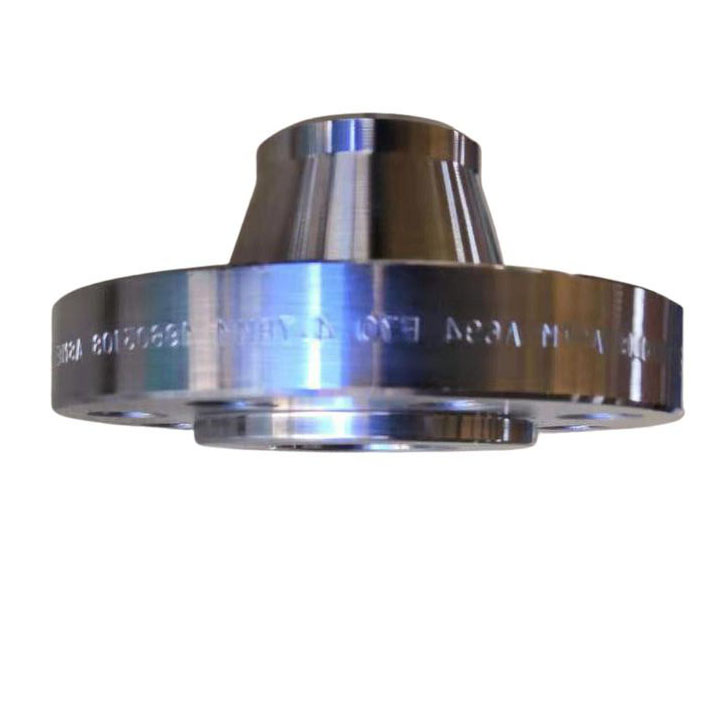

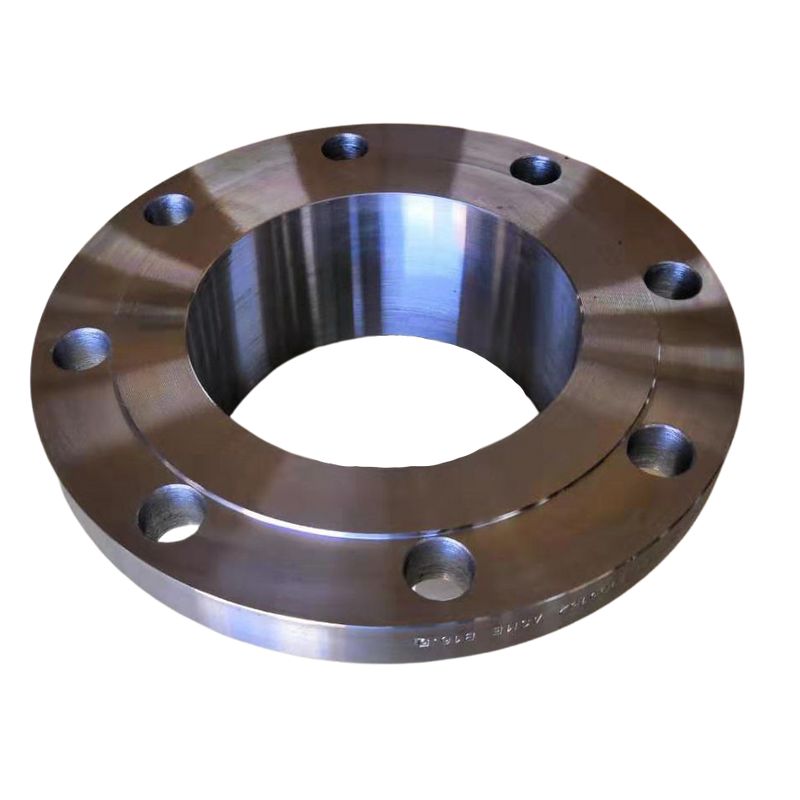

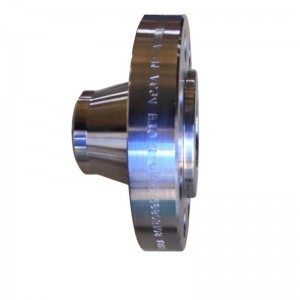

AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган гагнуурын хүзүүний фланц

Товч тайлбар:

Төрөл: Гагнуурын хүзүүний фланц
Хэмжээ: 1/2"-250"
Нүүр: FF.RF.RTJ
Үйлдвэрлэлийн арга: Хуурамчаар хийх
Стандарт: ANSI B16.5, EN1092-1, SABA1123, JIS B2220, DIN, GOST, UNI, AS2129, API 6A гэх мэт.
Материал: Нүүрстөрөгчийн ган, Зэвэрдэггүй ган, Хоолойн ган, Cr-Mo хайлш
Ханын зузаан: SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60

Гадаргуугийн боловсруулалт:CNC машинаар хийсэн

Төгсгөл:ANSI B16.25 налуу үзүүр

Бидэнд имэйл илгээх PDF хэлбэрээр татаж авах

Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл

Хоолойн холбох хэрэгслийн нийтлэг хэрэглээ

ТОДОРХОЙЛОЛТ

Бүтээгдэхүүний нэр	гагнуурын хүзүүний фланц
Хэмжээ	1/2"-24"
Даралт	150#-2500#,PN0.6-PN400,5K-40K
Стандарт	ANSI B16.5, EN1092-1, JIS B2220 гэх мэт.
Хавчаарын төгсгөл	MSS SP 43, ASME B16.9
Материал	Зэвэрдэггүй ган:A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571,1.4541, 254Mo гэх мэт.
	Нүүрстөрөгчийн ган:A105, A350LF2, S235Jr, S275Jr, St37, St45.8, A42CP, A48CP, E24, A515 Gr60, A515 Gr 70 гэх мэт.
	Хоёр талт зэвэрдэггүй ган:UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 гэх мэт.
	Хоолойн ган:A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 гэх мэт.
	Никель хайлш:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 гэх мэт.
	Cr-Mo хайлш:A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3,15Crmo гэх мэт.
Аппликейшн	Нефть химийн үйлдвэр; агаарын тээвэр болон сансар судлалын үйлдвэр; эмийн үйлдвэр; хийн яндан; цахилгаан станц; хөлөг онгоцны үйлдвэрлэл; ус цэвэршүүлэх гэх мэт.
Давуу талууд	бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай

ХЭМЖЭЭНИЙ СТАНДАРТУУД

AMSE B 16.5-CZIT

EN1092--CZIT

JISB 2220 -CZIT

БҮТЭЭГДЭХҮҮНИЙ ДЭЛГЭРЭНГҮЙ ШОУ

1. Нүүр царай
Өргөгдсөн нүүр (RF), бүтэн нүүр (FF), цагираг хэлбэртэй холбоос (RTJ), ховил, хэл эсвэл захиалгаар хийж болно.

2. ANSI B16.25-ын дагуу налуу үзүүр

3.CNC нарийн өнгөлгөөтэй.
Гадна талын өнгөлгөө: Фланцын гадаргуу дээрх өнгөлгөөг Арифметик дундаж барзгаржилтын өндөр (AARH) гэж хэмждэг. Өнгөлгөөг ашигласан стандартаар тодорхойлно. Жишээлбэл, ANSI B16.5 нь 125AARH-500AARH (3.2Ra-аас 12.5Ra хүртэл) хүрээнд гадна талын өнгөлгөөг заадаг. Хүсэлтийн дагуу бусад өнгөлгөөг авах боломжтой, жишээлбэл, хамгийн ихдээ 1.6 Ra, 1.6/3.2 Ra, 3.2/6.3Ra эсвэл 6.3/12.5Ra. Хамгийн түгээмэл нь 3.2/6.3Ra хүрээ юм.

Тэмдэглэгээ ба сав баглаа боодол

• Давхарга бүр гадаргууг хамгаалахын тулд хуванцар хальс ашигладаг

• Бүх зэвэрдэггүй гангийн хувьд фанер хайрцагтай. Том хэмжээтэй нүүрстөрөгчийн фланцыг фанер тавиураар савладаг. Эсвэл захиалгаар савлаж болно.

• Тээвэрлэлтийн тэмдэг хүсэлтийн дагуу хийж болно

• Бүтээгдэхүүн дээрх тэмдэглэгээг сийлбэрлэх эсвэл хэвлэх боломжтой. OEM хүлээн авна.

ШАЛГАЛТ

• UT шинжилгээ

• Физик дасгалын тест

• MT шалгалт

• Хэмжээний туршилт

Хүргэлтийн өмнө манай Чанарын хяналтын баг NDT туршилт болон хэмжээсийн үзлэгийг зохион байгуулна. Мөн TPI (гуравдагч талын үзлэг)-ийг хүлээн авна.

ҮЙЛДВЭРЛЭЛИЙН ҮЙЛ ЯВЦ

1. Жинхэнэ түүхий эдийг сонгоно уу	2. Түүхий эдийг хайчилж ав	3. Урьдчилан халаах
4. Дэвсгэр хийх	5. Дулааны боловсруулалт	6. Барзгар боловсруулалт
7. Өрөмдлөг	8. Нарийн боловсруулалт	9. Тэмдэглэгээ
10. Шалгалт	11. Сав баглаа боодол	12. Хүргэлт

ХАМТЫН АЖИЛЛАГААНЫ ТОХИОЛДОЛ

Турк улсад хэрэгжиж буй төсөлд фланцыг байгалийн хийн хоолойд ашигладаг. Эдгээр бүх фланцыг TUV баталсан.

ФЛАНСНЫ МЭДЭЭЛЛИЙН ХУУДАС

1Фланцын хэмжээс ба хүлцэл нь ASME B16.5 стандартын дагуу байна.
2. Фланцыг давтах аргаар үйлдвэрлэнэ.
3. Материалууд нь ASTM A105, ASTM A694 F65 болон ASTM A694 F70 стандартын дагуу байх ёстой.
4. ASTM A694 F65 болон ASTM A694 F70 фланцуудыг унтрааж, зөөлрүүлсэн байх ёстой.
5. Материалын туршилтын гэрчилгээ болон дулааны боловсруулалтын тайланг TPI үзлэгт ашиглах боломжтой болгоно.
6. WN фланцууд нь ASME B16.25 стандартын дагуу налуу үзүүртэй байна.
7. Материалын химийн болон механик туршилтын утга (цохилт, урсац, суналт гэх мэт) нь холбогдох стандартын дагуу байна.
8. Бүх гадаргууг зэврэлтээс урьдчилан сэргийлэхийн тулд тунгалаг тосоор боловсруулж, лакаар будна.
9. Тэмдэглэгээнд дараах мэдээлэл багтана.

• Диаметр (туршилт 6”)
• Даралтын ангилал (туршилтын хугацаа 150 фунт)
• Материалын зэрэг (ASTM A 105 стандартын дагуу)
• Ханын зузаан (туршилтын хугацаа 4,78 мм)
• Дулааны дугаар (хүчинтэй хугацаа 138413)
• Үйлдвэрлэлийн стандарт (ASME B16.5)

ANSI B16.5 Wn Хоног A105 Astm A694 F65 F70 Cl150 Cl400 Гагнуурын хүзүүний Хоног

10. Материалууд нь гадаргуугийн ямар нэгэн согог, хагаралгүй байх ёстой. Гагнуурын засвар хийхийг хатуу хориглоно.
11. Бүх фланцууд нь өргөгдсөн гадаргуутай (RF) байх ёстой. Битүүмжлэх гадаргуу нь ASME B46.1 стандартын дагуу Ra 3,2 – 6,3 µm (125 – 250 микрон орно) байна.
12. Материалыг боловсруулалтад гэмтэл учруулахаас сэргийлж савлаж, гадаргууг битүүмжлэх ёстой.
13. Бүх хэмжээсүүд эерэг (+) хүлцэлтэй байна. Хасах хүлцэлтэй байхыг хатуу хориглоно.
14. Фланцын налууг ASME B16.25 стандартын дагуу хийнэ.
15. Үйлдвэрлэлийн процессыг TPI хэзээ ч шалгана.
16. TPI нь химийн/механик туршилтын дээжинд зориулж аливаа материалаас дээж авч болно.
17. Ирж буй шалгалтын тайланг TPI хянана.

Зүйл	Хэмжээ (инч)	Даралтын ангилал	CS	Материал	Жин (мм)	Байршил	Тоо ширхэг
СОРФ	12	150 фунт	20	А105	-	САВНЫ ФЛАНГУУД	48
СОРФ	8	150 фунт	20	А105	-	САВНЫ ФЛАНГУУД	32
СОРФ	3	150 фунт	20	А105	-	САВНЫ ФЛАНГУУД	32
Хоног, Гагнуурын хүзүү	24	150 фунт	20	А105	14	САВНЫ ФЛАНГУУД	2
Хоног, Гагнуурын хүзүү	24	150 фунт	20	А105	5.54	САВНЫ ФЛАНГУУД	4
СОРФ	20	150 фунт	20	А105	-	САВНЫ ФЛАНГУУД	6
Хоног, Гагнуурын хүзүү	24	150 фунт	20	А105	5.54	САВНЫ ФЛАНГУУД	8
Хоног, Гагнуурын хүзүү	24	150 фунт	20	А105	14	САВНЫ ФЛАНГУУД	8
Хоног, Гагнуурын хүзүү	24	150 фунт	20	А105	16	САВНЫ ФЛАНГУУД	8
СОРФ	3	150 фунт	20	А105	-	САВНЫ ФЛАНГУУД	24
СОРФ	20	150 фунт	20	А105	-	САВНЫ ФЛАНГУУД	6
Хоног, Гагнуурын хүзүү	24	150 фунт	20	А105	5.54	САВНЫ ФЛАНГУУД	8
Хоног, Гагнуурын хүзүү	24	150 фунт	20	А105	14	САВНЫ ФЛАНГУУД	16
Зүйл	Хэмжээ (инч)	Даралтын ангилал	CS	Материал	Жин (мм)	Байршил	Тоо ширхэг
Хоног, Гагнуурын хүзүү	24	400 фунт	62	ASTM A694 F70	7.92	PSM1	2
Хоног, Гагнуурын хүзүү	20	400 фунт	62	ASTM A694 F70	7.14	PSM1	6
Хоног, Гагнуурын хүзүү	24	400 фунт	62	ASTM A694 F70	7.92	PSM1	4
Хоног, Гагнуурын хүзүү	20	400 фунт	62	ASTM A694 F70	7.14	PSM1	10
Хоног, Гагнуурын хүзүү	12	400 фунт	62	ASTM A694 F70	4.78	PSM1	4
Хоног, Гагнуурын хүзүү	4	400 фунт	62	ASTM A694 F70	4.78	PSM1	4
Хоног, Гагнуурын хүзүү	24	400 фунт	62	ASTM A694 F70	7.92	PSM1	25
Хоног, Гагнуурын хүзүү	4	400 фунт	62	ASTM A694 F70	4.78	PSM1	16
Хоног, Гагнуурын хүзүү	24	400 фунт	62	ASTM A694 F70	7.92	PSM1	2
Хоног, Гагнуурын хүзүү	20	400 фунт	62	ASTM A694 F70	7.14	PSM1	6
Хоног, Гагнуурын хүзүү	24	400 фунт	62	ASTM A694 F70	7.92	PSM1	4
Хоног, Гагнуурын хүзүү	20	400 фунт	62	ASTM A694 F70	7.14	PSM1	10
Хоног, Гагнуурын хүзүү	12	400 фунт	62	ASTM A694 F70	4.78	PSM1	4
Хоног, Гагнуурын хүзүү	24	400 фунт	62	ASTM A694 F70	7.92	PSM1	25
Хоног, Гагнуурын хүзүү	4	400 фунт	62	ASTM A694 F70	4.78	PSM1	16
Хоног, Гагнуурын хүзүү	10	300 фунт	51	ASTM A694 F65	4.78	PSB1	2
Хоног, Гагнуурын хүзүү	6	300 фунт	51	ASTM A694 F65	4.78	РАБИГ	4
Хоног, Гагнуурын хүзүү	4	300 фунт	51	ASTM A694 F65	4.78	РАБИГ	4
Хоног, Гагнуурын хүзүү	18	300 фунт	51	ASTM A694 F65	4.78	РАБИГ	2
Хоног, Гагнуурын хүзүү	8	300 фунт	51	ASTM A694 F65	4.78	РАБИГ	2
Хоног, Гагнуурын хүзүү	8	300 фунт	51	ASTM A694 F65	4.78	РАБИГ	2

Түгээмэл асуултууд

1. AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган өгзөг гагнуурын фланц гэж юу вэ?
AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган тулгасан гагнуурын фланц нь хоолойн системд ашиглагддаг тодорхой төрлийн фланцыг хэлнэ. Энэ нь A105 нүүрстөрөгчийн гангаар хийгдсэн бөгөөд найдвартай, гоожихгүй холболтыг хангахын тулд гагнасан хүзүүний загвартай.

2. AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган өгзөг гагнуурын фланцын гол онцлогууд юу вэ?
AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган тулгасан гагнуурын фланцын гол онцлогууд нь өндөр бат бэх, удаан эдэлгээтэй, зэврэлтэнд тэсвэртэй байдал юм. Энэ нь үйлдвэрлэлийн орчинд өндөр даралт болон өндөр температурын хэрэглээг тэсвэрлэх зориулалттай.

3.AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган тулгасан гагнуурын фланцыг хаана ашиглаж болох вэ?
AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган тулгасан гагнуурын фланцыг газрын тос, байгалийн хий, нефть химийн үйлдвэрлэл, цахилгаан эрчим хүч үйлдвэрлэх, ус цэвэршүүлэх зэрэг олон салбарт ашигладаг. Эдгээрийг ихэвчлэн хоолой эсвэл хавхлагыг найдвартай холбохын тулд хоолойн системд ашигладаг.

4. AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган өгзөг гагнуурын фланцыг хэрхэн суурилуулах вэ?
AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган тулгасан гагнуурын фланцыг суурилуулахын тулд эхлээд фланцыг хоолой эсвэл хавхлагын үзүүрт гагнана. Дараа нь гагнуурын хүзүүг өөр хоолой эсвэл тоног төхөөрөмжийн харгалзах фланцтай боолт болон жийргэвч ашиглан холбож, нягт, гоожихгүй холболт үүсгэнэ.

5. AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган тулгасан гагнуурын фланцыг ашиглахын давуу талууд юу вэ?
AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган тулгасан гагнуурын фланцыг ашиглахын зарим давуу талууд нь найдвартай, удаан эдэлгээтэй холболтыг баталгаажуулдаг өндөр бат бэх бүтэцтэй байх явдал юм. Эдгээр нь мөн шингэн ба хийн жигд урсгалыг хангаж, турбулент байдлыг багасгаж, элэгдэл, зэврэлтийг бууруулдаг.

6. AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган тулгасан гагнуурын фланцын хэмжээ болон даралтын үнэлгээний ямар сонголтууд байдаг вэ?
AMSE B16.5 A105 хуурамч нүүрстөрөгчийн гангаар хийсэн гагнуурын фланцууд нь 1/2"-36" диаметртэй янз бүрийн хэмжээтэй байдаг. Мөн 150, 300, 600, 900, 1500 болон 2500 гэх мэт янз бүрийн даралтын түвшинд байдаг.

7. AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган өгзөгний гагнуурын фланцтай гоожихгүй холболтыг хэрхэн хангах вэ?
AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган өгзөгний гагнуурын фланцтай гоожихгүй холболтыг хангахын тулд боолтыг чангалахаас өмнө фланцуудыг зөв тэгшлэх ёстой. Аюулгүй, найдвартай холболт хийхийн тулд санал болгосон техникийн шаардлагын дагуу хангалттай боолт эргүүлэх хүчийг ашиглах шаардлагатай.

8. AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган тулгасан гагнуурын фланцыг өндөр даралт болон өндөр температурын хэрэглээнд ашиглаж болох уу?
Тийм ээ, AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган тулгасан гагнуурын фланцууд нь өндөр даралт болон өндөр температурын нөхцөлд тэсвэртэй байхаар бүтээгдсэн. Гэсэн хэдий ч холболтын бүрэн бүтэн байдлыг хадгалахын тулд фланц болон холбогдох эд ангиуд нь тодорхой ажиллагааны нөхцөлд нийцэж байгаа эсэхийг шалгах нь чухал юм.

9. AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган өгзөгний гагнуурын фланцуудад нэмэлт битүүмжлэх материал шаардлагатай юу?
Тийм ээ, AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган өгзөгний гагнуурын фланцууд нь фланцын гадаргуугийн хооронд битүүмжлэлийг хангахын тулд жийргэвч ашиглахыг шаарддаг. Жийргэвчний материал нь дамжуулж буй шингэн эсвэл хийн төрөл болон ашиглалтын нөхцлөөс хамаарна. Зөв жийргэвчний материалыг сонгох нь гоожихоос урьдчилан сэргийлэхэд чухал үүрэгтэй.

10. AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган тулгасан гагнуурын фланцууд зах зээл дээр амархан олддог уу?
Тийм ээ, AMSE B16.5 A105 хуурамч нүүрстөрөгчийн ган тулгасан гагнуурын фланц нь зах зээл дээр өргөн хэрэглэгддэг. Эдгээр нь хоолой угсралтын чиглэлээр мэргэшсэн олон төрлийн эрх бүхий дилерүүд болон үйлдвэрлэгчдээс худалдан авч болох түгээмэл хэрэглэгддэг фланцын төрөл юм.
