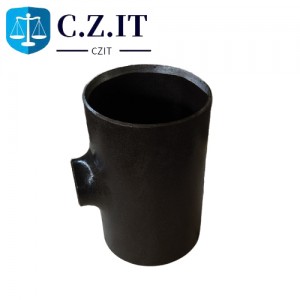

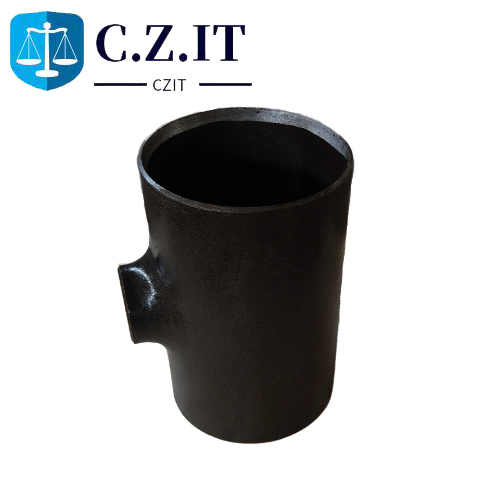

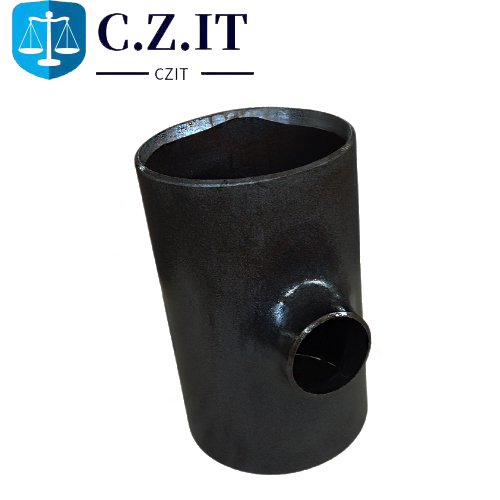

A234WPB хар өнгийн оёдолгүй ган хоолойн холбох хэрэгсэл тэгш бус бууруулсан шулуун трой

Товч тайлбар:

Нэр: Хоолойн цамц
Хэмжээ: 1/2"-110"
Стандарт: ANSI B16.9, EN10253-2, DIN2615, GOST17376, JIS B2313, MSS SP 75 гэх мэт.
Төрөл: тэгш/шулуун, тэгш бус/багасгасан/багасгасан
Материал: Нүүрстөрөгчийн ган, Хоолойн ган, Cr-Mo хайлш
Ханын зузаан: STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS гэх мэт.

Бидэнд имэйл илгээх PDF хэлбэрээр татаж авах

Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл

Хоолойн холбох хэрэгслийн нийтлэг хэрэглээ

БҮТЭЭГДЭХҮҮНИЙ ПАРАМЕТРҮҮД

Бүтээгдэхүүний нэр	Хоолойн тээглүүр
Хэмжээ	1/2"-24" оёдолгүй, 26"-110" гагнасан
Стандарт	ANSI B16.9, EN10253-2, DIN2615, GOST17376, JIS B2313, MSS SP 75 гэх мэт.
Ханын зузаан	БЗХӨ, XS, XXS, SCH20,SCH30,SCH40, SCH60, SCH80, SCH160, XXS гэх мэт
Төрөл	тэнцүү/шулуун, тэгш бус/багасгасан/багасгасан
Төгсгөл	Налуу төгсгөл/BE/өгзөгтэй
Гадаргуу	байгалийн өнгө, лак, хар зураг, зэвний эсрэг тос гэх мэт.
Материал	Нүүрстөрөгчийн ган:A234WPB, A420 WPL6 St37,St45, E24, A42CP, 16Mn, Q345, P245GH,P235GH, P265GH, P280GH, P295GH, P355GH гэх мэт.
	Хоолойн ган:ASTM 860 WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 гэх мэт.
	Cr-Mo хайлшин ган:A234 WP11,WP22,WP5,WP9,WP91, 10CrMo9-10, 16Mo3 гэх мэт.
Аппликейшн	Нефть химийн үйлдвэр; агаарын тээвэр болон сансар судлалын үйлдвэр; эмийн үйлдвэр, хийн яндан; цахилгаан станц; хөлөг онгоцны үйлдвэрлэл; ус цэвэршүүлэх гэх мэт.
Давуу талууд	бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай

ТОЙМЫН ТАНИЛЦУУЛГА

Хоолойн хавчаар нь гол шугамтай холбогдсон хэсэгт 90° өнцгөөр байрлах хоёр гарцтай Т хэлбэртэй хоолойн холбох хэрэгслийн нэг төрөл юм. Энэ нь хажуугийн гарцтай богино хоолой юм. Хоолойн хавчаарыг шугам хоолойтой тэгш өнцгөөр холбоход ашигладаг. Хоолойн хавчаарыг хоолойн холбох хэрэгсэл болгон өргөн ашигладаг. Тэдгээрийг янз бүрийн материалаар хийсэн бөгөөд янз бүрийн хэмжээ, өнгөлгөөтэй байдаг. Хоолойн хавчаарыг хоёр фазын шингэний хольцыг дамжуулах хоолойн сүлжээнд өргөн ашигладаг.

ТОЙМНЫ ТӨРӨЛ

Ижил хэмжээтэй нүхтэй шулуун хоолойтой тийнүүд байдаг.

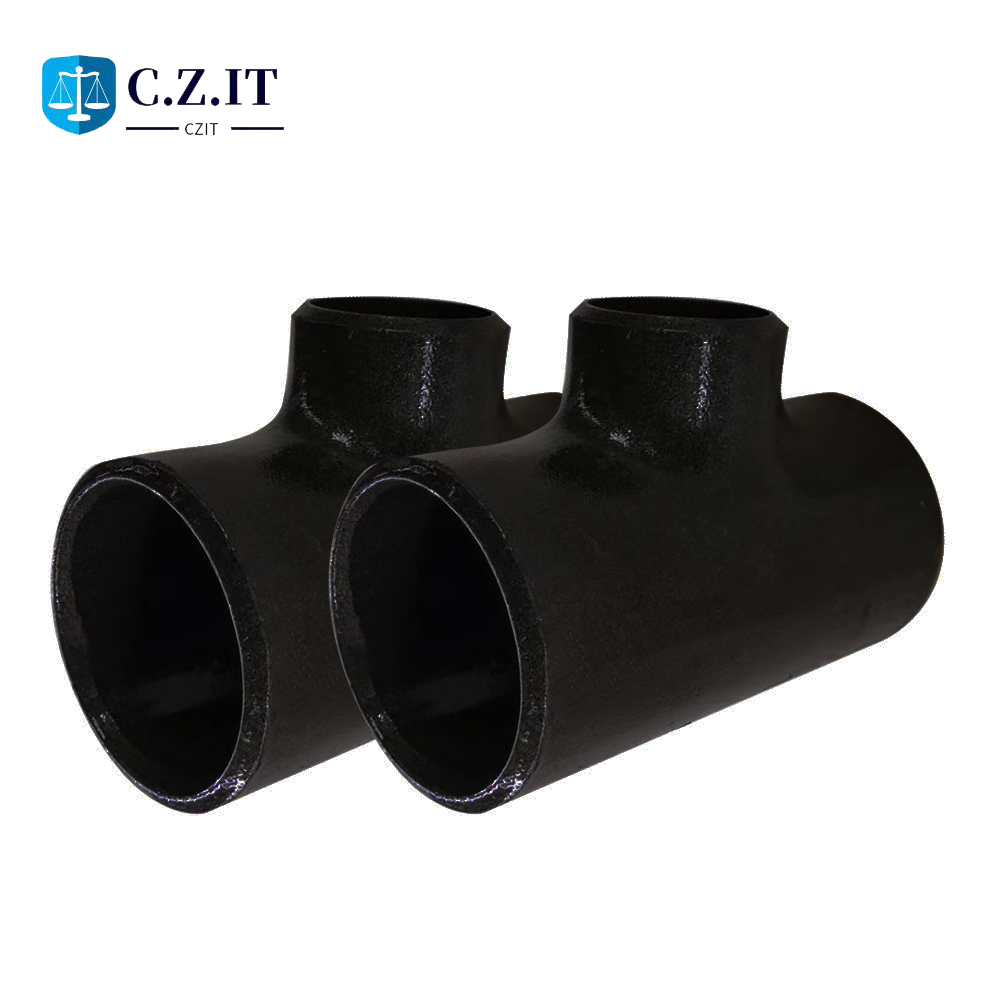

Бууруулах хоолойн тройникууд нь өөр өөр хэмжээтэй нэг нүхтэй, ижил хэмжээтэй хоёр нүхтэй байдаг.

ASME B16.9 ШУЛУУН TEES-ИЙН ХЭМЖЭЭНИЙ ХҮЛЭЭЛЗЭХ ХЭМЖЭЭ

Хоолойн нэрлэсэн хэмжээ	1/2-оос 2.1/2 хүртэл	3-аас 3.1/2 хүртэл	4	5-8	10-18	20-24	26-30	32-48
Гаднах диаграмм Бевел (D) дээр	+1.6 -0.8	1.6	1.6	+2.4 -1.6	+4 -3.2	+6.4 -4.8	+6.4 -4.8	+6.4 -4.8
Төгсгөлд нь дотор талын диаграмм	0.8	1.6	1.6	1.6	3.2	4.8	+6.4 -4.8	+6.4 -4.8
Төвөөс төгсгөл хүртэл (C / M)	2	2	2	2	2	2	3	5
Wall Thk (t)	Нэрлэсэн ханын зузааны 87.5%-иас багагүй байна

Хэмжээст хүлцэл нь өөрөөр заагаагүй бол миллиметрээр өгөгдсөн бөгөөд тэмдэглэснээс бусад тохиолдолд ±-тай тэнцүү байна.

ДУЛААН БОЛОВСРУУЛАЛТ

1. Дээжийн түүхий эдийг хянахын тулд хадгална уу.
2. Дулааны боловсруулалтыг стандартын дагуу хатуу зохицуулна.

Тэмдэглэгээ

Төрөл бүрийн тэмдэглэгээний ажил, муруй, будах, шошголох боломжтой. Эсвэл таны хүсэлтээр. Бид таны ЛОГО тэмдэглэгээг хүлээн авна.

01905081832315

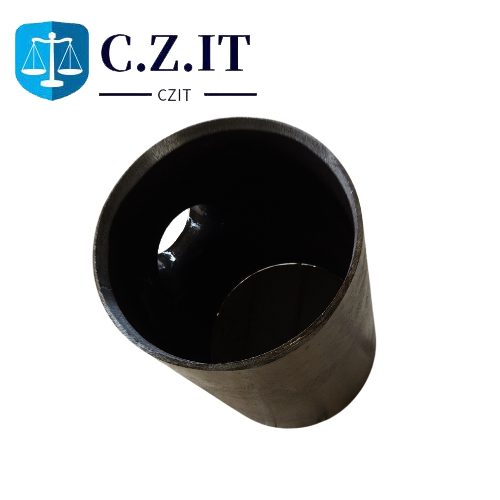

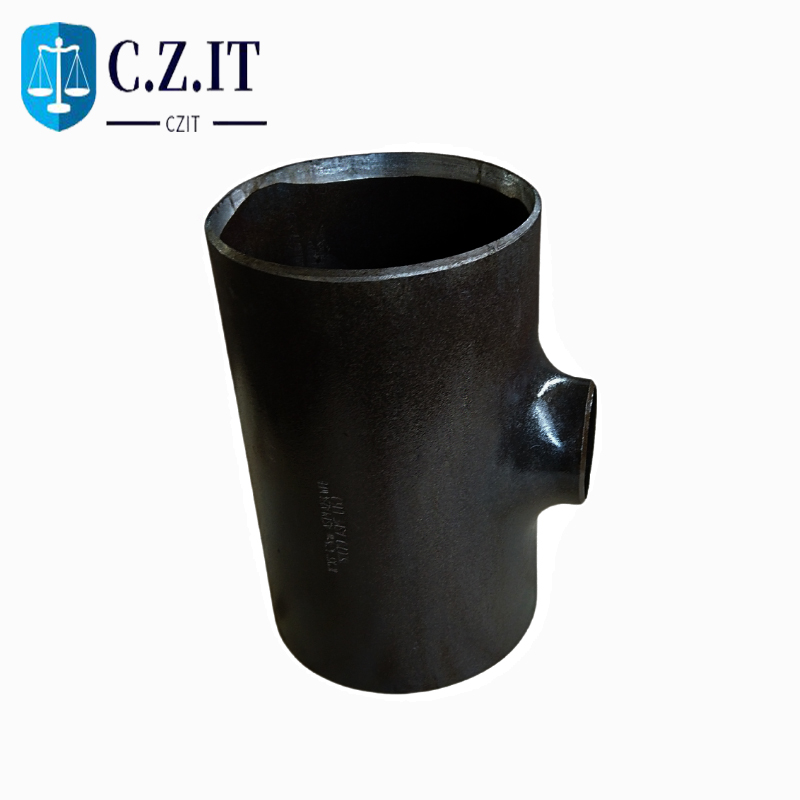

ДЭЛГЭРЭНГҮЙ ЗУРАГ

1. ANSI B16.25 стандартын дагуу налуу үзүүр.

2. Эхлээд элс цацаж, дараа нь төгс будах ажил. Мөн лакаар будаж болно

3. Ламинат болон хагаралгүй

4. Гагнуурын засваргүйгээр

ШАЛГАЛТ

1. Хэмжээний хэмжилтүүд, бүгд стандарт хүлцлийн хүрээнд.

2. Зузаан хүлцэл: +/- 12.5%, эсвэл таны хүсэлтээр

3. PMI

4. MT, UT, PT, рентген шинжилгээ

5. Гуравдагч этгээдийн шалгалтыг хүлээн авах

6. MTC, EN10204 3.1/3.2 гэрчилгээг нийлүүлэх

01905081832315

САВ БАГЛАА, ТЭЭВЭРЛЭЛТ

1. ISPM15-ын дагуу фанер хайрцаг эсвэл фанер тавиураар савласан

2. Бид багц бүрт сав баглаа боодлын жагсаалтыг оруулна

3. Бид багц бүр дээр тээврийн тэмдэглэгээ хийнэ. Тэмдэглэгээний үгсийг таны хүсэлтээр оруулна.

4. Бүх модон сав баглаа боодлын материалууд нь утаагаар хоргүй

Түгээмэл асуултууд

1. Тэгш бус диаметртэй, багасгах шулуун тройниктой A234WPB хар өнгийн оёдолгүй ган хоолойн холбох хэрэгслүүд ямар материалаар хийгдсэн бэ?
2. Тэгш бус диаметртэй бууруулагчтай A234WPB хар өнгийн оёдолгүй ган хоолойн холбох хэрэгслүүд ямар хэмжээтэй байдаг вэ?
3. Тэгш бус диаметртэй бууруулагчтай A234WPB хар өнгийн оёдолгүй ган хоолойн холбох хэрэгслийн хэрэглээ юу вэ?
4. A234WPB хар өнгийн оёдолгүй ган хоолойн холбох хэрэгсэл нь тэгш бус диаметртэй шулуун тройник болон бусад хоолойн холбох хэрэгслийн хооронд ямар ялгаа байдаг вэ?
5. Ямар салбарууд тэгш бус диаметртэй, багасгасан шулуун тройниктой A234WPB хар өнгийн оёдолгүй ган хоолойн холбох хэрэгслийг түгээмэл ашигладаг вэ?
6. Тэгш бус диаметртэй бууруулагчтай A234WPB хар өнгийн оёдолгүй ган хоолойн холбох хэрэгслийн даралтын үнэлгээ хэд вэ?
7. Тэгш бус диаметртэй бууруулагчтай A234WPB хар өнгийн оёдолгүй ган хоолойн холбох хэрэгсэлд тусгай бүрээс эсвэл боловсруулалт байдаг уу?
8. Тэгш бус талуудтай, шулуун тройг багасгах A234WPB хар өнгийн оёдолгүй ган хоолойн холбох хэрэгслийг тодорхой шаардлагын дагуу өөрчилж болох уу?
9. Тэгш бус диаметртэй бууруулагчтай A234WPB хар өнгийн оёдолгүй ган хоолойн холбох хэрэгслийн стандарт гэрчилгээ, зөвшөөрөл юу вэ?
10. Тэгш бус диаметртэй бууруулагчтай A234WPB хар өнгийн оёдолгүй ган хоолойн холбох хэрэгслийг хаанаас худалдаж авч болох вэ?
