БҮТЭЭГДЭХҮҮНИЙ ПАРАМЕТРҮҮД
| Бүтээгдэхүүний нэр | Хоолойн тохой |
| Хэмжээ | 1/2"-36" оёдолгүй тохой (SMLS тохой), 26"-110" оёдолтой гагнасан. Хамгийн том гадна диаметр нь 4000мм байж болно |
| Стандарт | ANSI B16.9, EN10253-2, DIN2605, GOST17375-2001, JIS B2313, MSS SP 75 гэх мэт. |
| Ханын зузаан | БЗХӨ, XS, XXS, SCH20,SCH30,SCH40, SCH60, SCH80, SCH160, XXS гэх мэт |
| Зэрэг | 30° 45° 60° 90° 180° гэх мэт |
| Радиус | LR/урт радиус/R=1.5D,SR/Богино радиус/R=1D |
| Төгсгөл | Налуу төгсгөл/BE/өгзөгтэй |
| Гадаргуу | байгалийн өнгө, лак, хар зураг, зэвний эсрэг тос гэх мэт. |
| Материал | Нүүрстөрөгчийн ган:A234WPB, A420 WPL6 St37,St45, E24, A42CP, 16Mn, Q345, P245GH,P235GH, P265GH, P280GH, P295GH, P355GH гэх мэт. |
| Хоолойн ган:ASTM 860 WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 гэх мэт. | |
| Cr-Mo хайлшин ган:A234 WP11,WP22,WP5,WP9,WP91, 10CrMo9-10, 16Mo3, 12crmov гэх мэт. | |
| Аппликейшн | Нефть химийн үйлдвэр; агаарын тээвэр болон сансар судлалын үйлдвэр; эмийн үйлдвэр, хийн яндан; цахилгаан станц; хөлөг онгоцны үйлдвэрлэл; ус цэвэршүүлэх гэх мэт. |
| Давуу талууд | бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай |
ХООЛОЙН ХЭРЭГЛЭЭ
Тугцаас гагнасан хоолойн холбох хэрэгсэлд ган хоолойн тохой, ган хоолойн дэгээ, ган хоолойн бууруулагч, ган хоолойн таг багтана. Эдгээр бүх тулцаас гагнасан хоолойн холбох хэрэгслийг бид хамтад нь нийлүүлж чадна, бид 20 гаруй жилийн үйлдвэрлэлийн туршлагатай.
Хэрэв та бусад холбох хэрэгсэлд сонирхолтой байгаа бол дэлгэрэнгүй мэдээллийг шалгахын тулд дараах ЛИНК дээр дарна уу.
ХООЛОЙН ТОЙМ ХООЛОЙН БУУРУУЛАГЧ ХООЛОЙН ТАГ ХООЛОЙН НУРУУЛАХ ХУУРАМЧ ХЭРЭГЛЭЛ
Өгзөгтэй гагнасан хоолойн тохой
Ган хоолойн тохой нь шингэний урсгалын чиглэлийг өөрчлөх хоолойн системийн гол хэсэг бөгөөд ижил буюу өөр өөр нэрлэсэн диаметртэй хоёр хоолойг холбох, хоолойг 45 градус эсвэл 90 градусын тодорхой чиглэлд эргүүлэхэд ашигладаг.
Аж үйлдвэрийн хоолойн тохойн хувьд ANSI B16.25 стандартын дагуу холбох төгсгөлийн төрөл нь өгзөг гагнуур юм. Өгзөг гагнуурыг өгзөг гагнуур, өгзөг гагнуур, налуу төгсгөл гэж тодорхойлж болно. BW
ТОХОЙН ТӨРӨЛ
Тохойг чиглэлийн өнцөг, холболтын төрөл, урт ба радиус, материалын төрлөөс хамааран өөрчилж болно.
Чиглэлийн өнцгөөр ангилна
Бидний мэдэж байгаагаар, дамжуулах хоолойн шингэний чиглэлээс хамааран тохойг 45 градус, 90 градус, 180 градус гэх мэт хамгийн түгээмэл градус болгон хувааж болно. Мөн зарим тусгай дамжуулах хоолойд 60 градус, 120 градус байдаг.
90 градусын тохойн хувьд 90d тохой буюу 90 градусын тохойг мөн тодорхойлсон.
Тохойн радиус гэж юу вэ
Тохойн радиус нь муруйлтын радиусын дундаж утга юм. Хэрэв радиус нь хоолойн диаметртэй ижил байвал үүнийг богино радиустай тохой гэж нэрлэдэг бөгөөд үүнийг ихэвчлэн нам даралттай болон бага хурдтай хоолойн хувьд SR тохой гэж нэрлэдэг.
Хэрэв радиус нь хоолойн диаметрээс их бол R ≥ 1.5 диаметртэй бол бид үүнийг өндөр даралттай болон өндөр урсгалын хурдтай хоолойд хэрэглэдэг урт радиустай тохой (LR тохой) гэж нэрлэдэг.
Хэрэв радиус нь 1.5D-ээс их бол үргэлж нугалах хоолойн холбох хэрэгслийг тохой нугалах хоолой гэж нэрлэнэ. Жишээлбэл, 2d тохой, 2d нугалах, 3d тохой, 3d нугалах гэх мэт.
Материалаар ангилах
Нүүрстөрөгчийн ган, мөн зөөлөн ган эсвэл хар ган гэж нэрлэдэг. Жишээлбэл, ASTM A234 WPB
Зэвэрдэггүй ган тохой хайж байгаа бол дэлгэрэнгүй мэдээллийг энэ холбоос дээр дарна уу:Зэвэрдэггүй ган тохой
Хэлбэрийн төрөл
Тэнцүү тохой эсвэл багасгах тохой байж болно
ТОХОЙН ГАДАРГУУ
Элсний тэсрэлт
Халуун хэлбэржүүлсний дараа бид гадаргууг цэвэр, гөлгөр болгохын тулд элс үлээх ажлыг зохион байгуулдаг.
Зэврэлтээс зайлсхийхийн тулд элс цацсаны дараа хар будгаар будах эсвэл зэврэлтээс хамгаалах тос түрхэх, халуун дүрж цайрдсан (HDG), эпокси, 3PE, арилсан гадаргуу гэх мэтийг хийх хэрэгтэй. Энэ нь үйлчлүүлэгчийн хүсэлтээс хамаарна.
ДУЛААН БОЛОВСРУУЛАЛТ
1. Дээжийн түүхий эдийг хянахын тулд хадгална уу.
2. Дулааны боловсруулалтыг стандартын дагуу хатуу зохицуулна.
Тэмдэглэгээ
Төрөл бүрийн тэмдэглэгээний ажил, муруй, будах, шошголох боломжтой. Эсвэл таны хүсэлтээр. Бид таны ЛОГО тэмдэглэгээг хүлээн авна.
ДЭЛГЭРЭНГҮЙ ЗУРАГ
1. ANSI B16.25 стандартын дагуу налуу үзүүр.
2. Эхлээд элс цацаж, дараа нь төгс будах ажил хийнэ. Мөн лакаар будаж болно.
3. Ламинат болон хагаралгүй.
4. Гагнуурын засваргүйгээр.
ШАЛГАЛТ
1. Хэмжээний хэмжилтүүд, бүгд стандарт хүлцлийн хүрээнд.
2. Зузаан хүлцэл: +/- 12.5%, эсвэл таны хүсэлтээр
3. PMI
4. MT, UT, рентген шинжилгээ
5. Гуравдагч этгээдийн шалгалтыг хүлээн авах
6. MTC, EN10204 3.1/3.2 гэрчилгээг нийлүүлэх

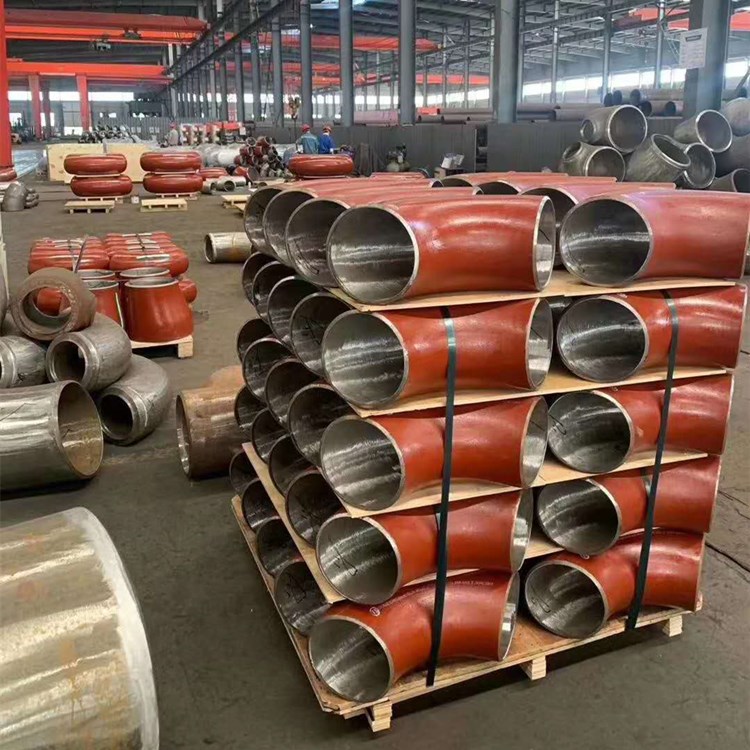

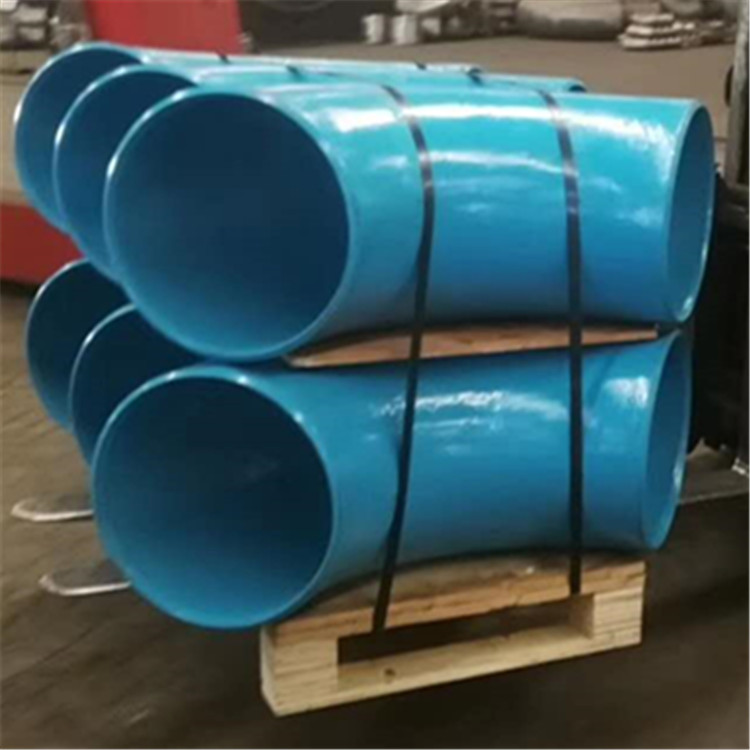

САВ БАГЛАА, ТЭЭВЭРЛЭЛТ
1. ISPM15-ын дагуу фанер хайрцаг эсвэл фанер тавиураар савласан
2. Бид багц бүрт сав баглаа боодлын жагсаалтыг оруулна
3. Бид багц бүр дээр тээврийн тэмдэглэгээ хийнэ. Тэмдэглэгээний үгсийг таны хүсэлтээр оруулна.
4. Бүх модон сав баглаа боодлын материалууд нь утаагаар хоргүй
Түгээмэл асуултууд
1. 12crmov нүүрстөрөгчийн ган тохойн материалын найрлага юу вэ?
2. 16мн 06cr19ni Q235 Q234 тохойг өндөр температур болон өндөр даралтын хэрэглээнд ашиглаж болох уу?
3. 16м3 тохойн нугалах радиус хэд вэ?
4. 16mo3 тохойн гол шинж чанарууд юу вэ?
5. 90° тохой болон 90° богино радиустай тохойн хооронд ямар ялгаа байдаг вэ?
6. 90 градусын тохойн хэрэглээ юу вэ?
7. 90 градусын элс цацах тохой нь ердийн 90 градусын тохойтой хэрхэн харьцуулагддаг вэ?
8. 90 градусын тохой/тохойны онцлог шинж чанарууд юу вэ?
9. 90 градусын тохой ашиглахын давуу талууд юу вэ?
10. 90 градусын тохой нь идэмхий орчинд тэсвэртэй юу?
Хоолойн холбох хэрэгсэл нь дамжуулах хоолойн системийн чухал бүрэлдэхүүн хэсэг бөгөөд холболт, дахин чиглүүлэлт, чиглэлийг өөрчлөх, хэмжээг өөрчлөх, битүүмжлэх эсвэл шингэний урсгалыг хянах зорилгоор ашиглагддаг. Эдгээрийг барилга, аж үйлдвэр, эрчим хүч, хотын үйлчилгээ зэрэг салбарт өргөн ашигладаг.
Гол функцууд:Энэ нь хоолой холбох, урсгалын чиглэлийг өөрчлөх, урсгалыг хуваах, нэгтгэх, хоолойн диаметрийг тохируулах, хоолойг битүүмжлэх, хянах, зохицуулах зэрэг функцийг гүйцэтгэж чадна.
Хэрэглээний хүрээ:
- Барилгын усан хангамж ба ус зайлуулах хоолой:Усны хоолойн сүлжээнд PVC тохой болон PPR тригуудыг ашигладаг.
- Аж үйлдвэрийн дамжуулах хоолой:Зэвэрдэггүй ган фланц болон хайлшин ган тохойг химийн бодис тээвэрлэхэд ашигладаг.
- Эрчим хүчний тээвэрлэлт:Өндөр даралттай ган хоолойн холбох хэрэгслийг газрын тос, хийн хоолойд ашигладаг.
- HVAC (Халаалт, агааржуулалт, агааржуулагч):Зэс хоолойн холбох хэрэгслийг хөргөлтийн хоолойг холбоход ашигладаг бөгөөд уян хатан холболтыг чичиргээг бууруулахад ашигладаг.
- Хөдөө аж ахуйн усжуулалт:Хурдан холбогч нь шүршигч усалгааны системийг угсрах, задлах ажлыг хөнгөвчилдөг.
-
