90 градусын тохойн дэгээ бууруулагч ган Товчлууртай гагнуурын хоолой холбох тохой
Нүүрстөрөгчийн ган тулгасан гагнуурын хоолойн холбох хэрэгслүүд - үүнд 90 градусын тохой, тройник, бууруулагч зэрэг нь үйлдвэрлэлийн хоолойн системд шингэний урсгалыг чиглүүлэх, салаалжуулах, өөрчлөх үндсэн араг ясны хүрээг бүрдүүлдэг. Бат бөх ASTM A234 зэрэглэлийн нүүрстөрөгчийн гангаар хийгдсэн эдгээр холбох хэрэгслүүд нь тулгасан гагнуураар дамжуулан байнгын, гоожихгүй холболт хийх зориулалттай бөгөөд урсгалтай эсвэл залгууртай гагнуурын хувилбаруудтай харьцуулахад илүү сайн бат бөх, бүрэн бүтэн байдлыг хангадаг.
Эдгээр эд ангиудыг ASME B16.9 хэмжээст стандартыг хангахын тулд нарийн боловсруулсан бөгөөд хуваарийн дагуух хоолойнуудтай төгс уялдаа холбоо, тохируулгыг хангадаг. 90° тохой нь даралтын алдагдал багатайгаар чиглэлийн өөрчлөлтийг хөнгөвчилж, тройник нь салаалсан холболтыг зөвшөөрдөг бөгөөд бууруулагч нь хоолойн диаметрийн шилжилтийг удирддаг. Газрын тос, байгалийн хий, цахилгаан үйлдвэрлэл, химийн боловсруулалт зэрэг салбаруудын өндөр даралттай болон өндөр температурын системд жигд нэгтгэх зориулалттай эдгээр нь бат бөх, үр ашигтай хоолойн сүлжээг барих найдвартай, засвар үйлчилгээ шаарддаггүй шийдлийг олгодог.
БҮТЭЭГДЭХҮҮНИЙ ПАРАМЕТРҮҮД
| Бүтээгдэхүүний нэр | Хоолойн тохой |
| Хэмжээ | 1/2"-36" оёдолгүй тохой (SMLS тохой), 26"-110" оёдолтой гагнасан. Хамгийн том гадна диаметр нь 4000мм байж болно |
| Стандарт | ANSI B16.9, EN10253-2, DIN2605, GOST17375-2001, JIS B2313, MSS SP 75 гэх мэт. |
| Ханын зузаан | БЗХӨ, XS, XXS, SCH20,SCH30,SCH40, SCH60, SCH80, SCH160, XXS гэх мэт |
| Зэрэг | 30° 45° 60° 90° 180° гэх мэт |
| Радиус | LR/урт радиус/R=1.5D,SR/Богино радиус/R=1D |
| Төгсгөл | Налуу төгсгөл/BE/өгзөгтэй |
| Гадаргуу | байгалийн өнгө, лак, хар зураг, зэвний эсрэг тос гэх мэт. |
| Материал | Нүүрстөрөгчийн ган:A234WPB, A420 WPL6 St37,St45, E24, A42CP, 16Mn, Q345, P245GH,P235GH, P265GH, P280GH, P295GH, P355GH гэх мэт. |
| Хоолойн ган:ASTM 860 WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 гэх мэт. | |
| Cr-Mo хайлшин ган:A234 WP11,WP22,WP5,WP9,WP91, 10CrMo9-10, 16Mo3, 12crmov гэх мэт. | |
| Аппликейшн | Нефть химийн үйлдвэр; агаарын тээвэр болон сансар судлалын үйлдвэр; эмийн үйлдвэр, хийн яндан; цахилгаан станц; хөлөг онгоцны үйлдвэрлэл; ус цэвэршүүлэх гэх мэт. |
| Давуу талууд | бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай |
ХООЛОЙН ХЭРЭГЛЭЭ
Тугцаас гагнасан хоолойн холбох хэрэгсэлд ган хоолойн тохой, ган хоолойн дэгээ, ган хоолойн бууруулагч, ган хоолойн таг багтана. Эдгээр бүх тулцаас гагнасан хоолойн холбох хэрэгслийг бид хамтад нь нийлүүлж чадна, бид 20 гаруй жилийн үйлдвэрлэлийн туршлагатай.
Хэрэв та бусад холбох хэрэгсэлд сонирхолтой байгаа бол дэлгэрэнгүй мэдээллийг шалгахын тулд дараах ЛИНК дээр дарна уу.
ХООЛОЙН ТОЙМ ХООЛОЙН БУУРУУЛАГЧ ХООЛОЙН ТАГ ХООЛОЙН НУРУУЛАХ ХУУРАМЧ ХЭРЭГЛЭЛ

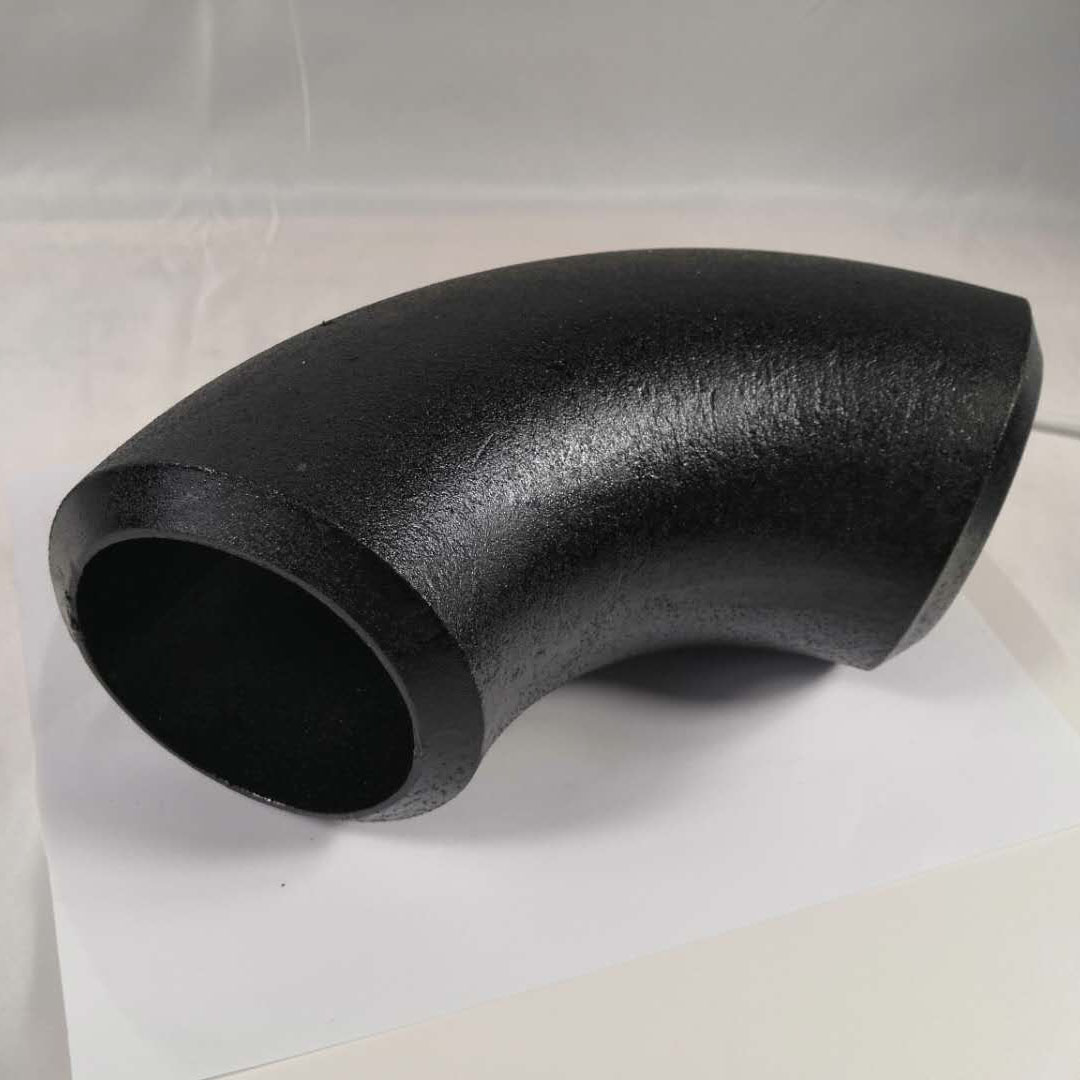

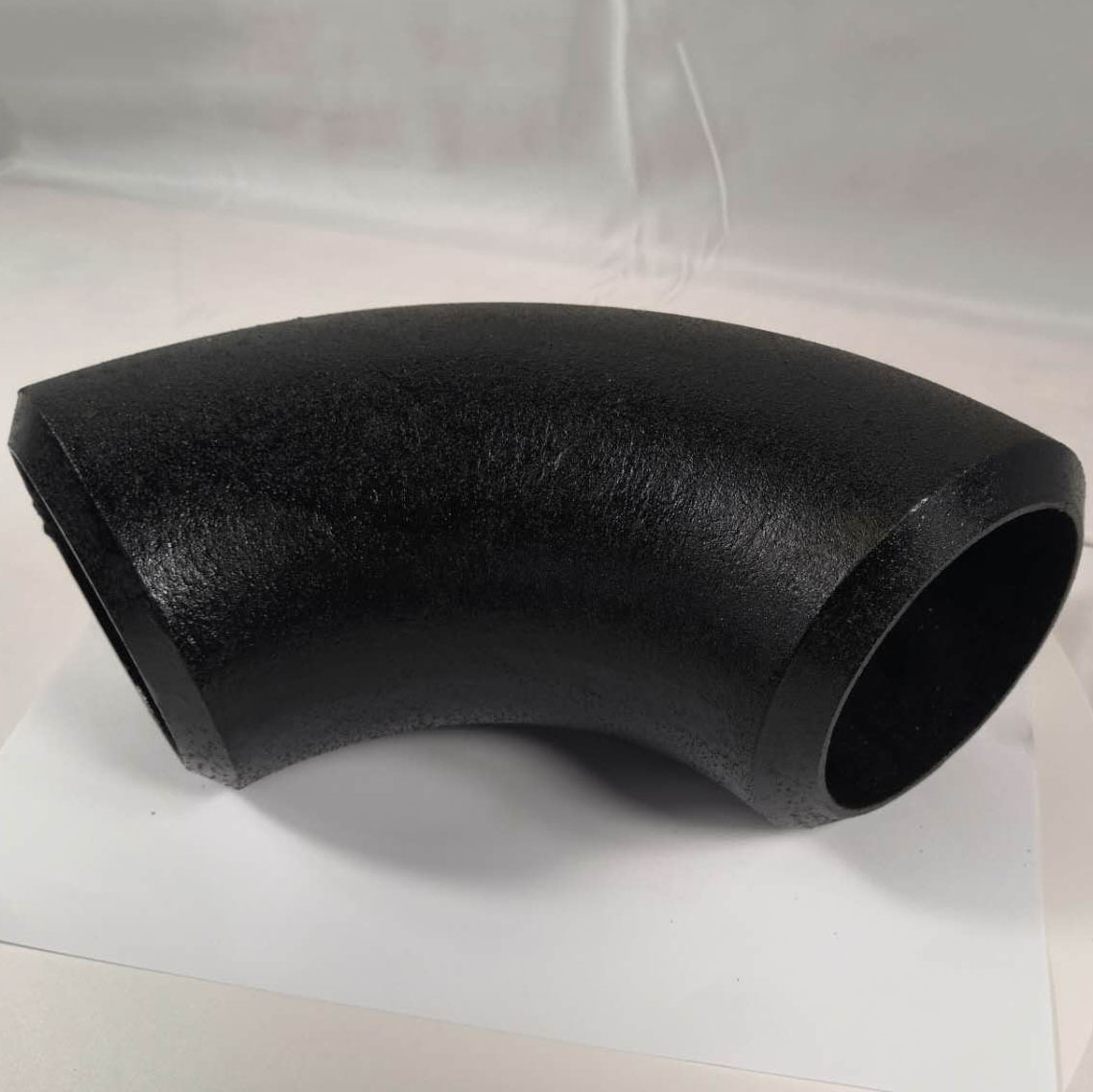

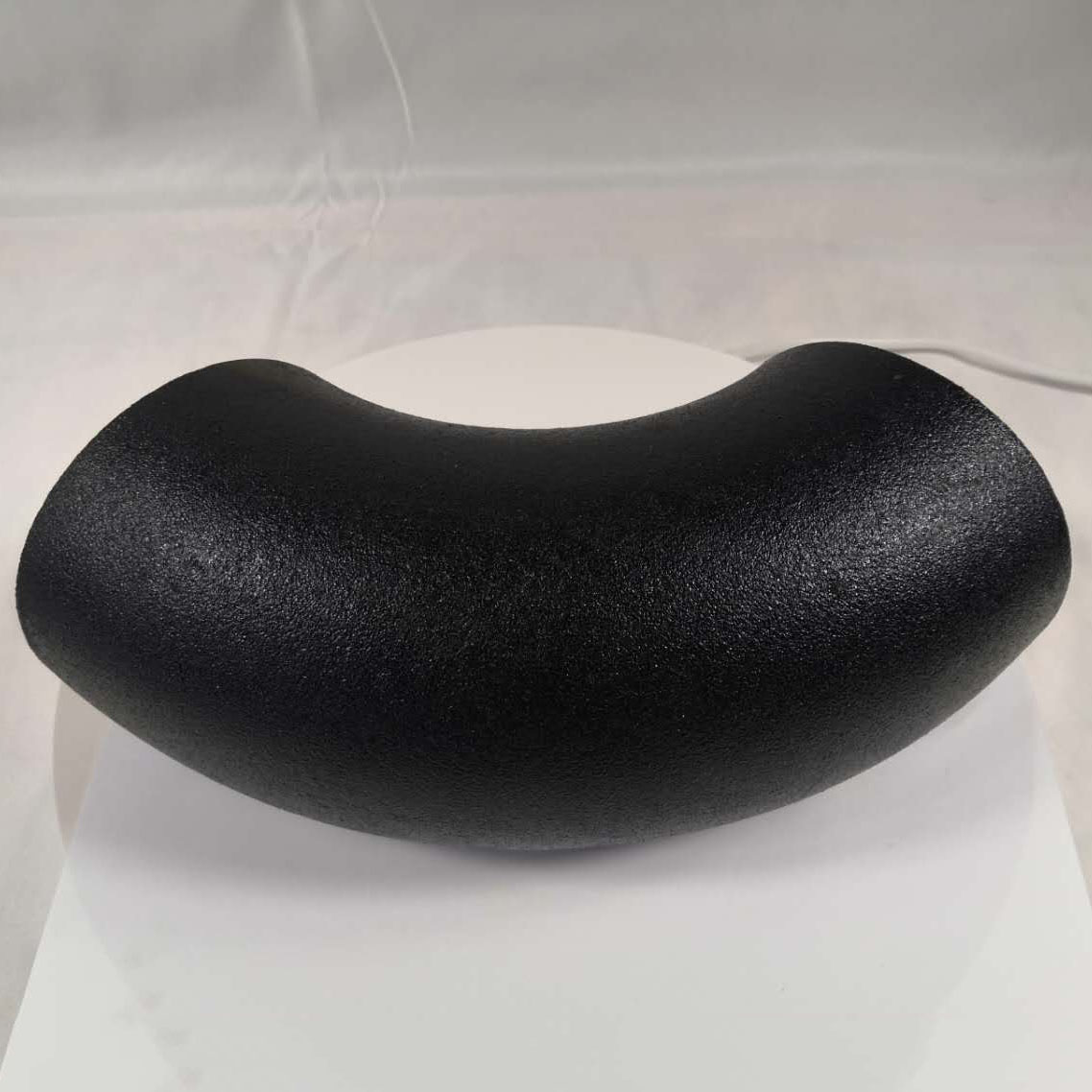

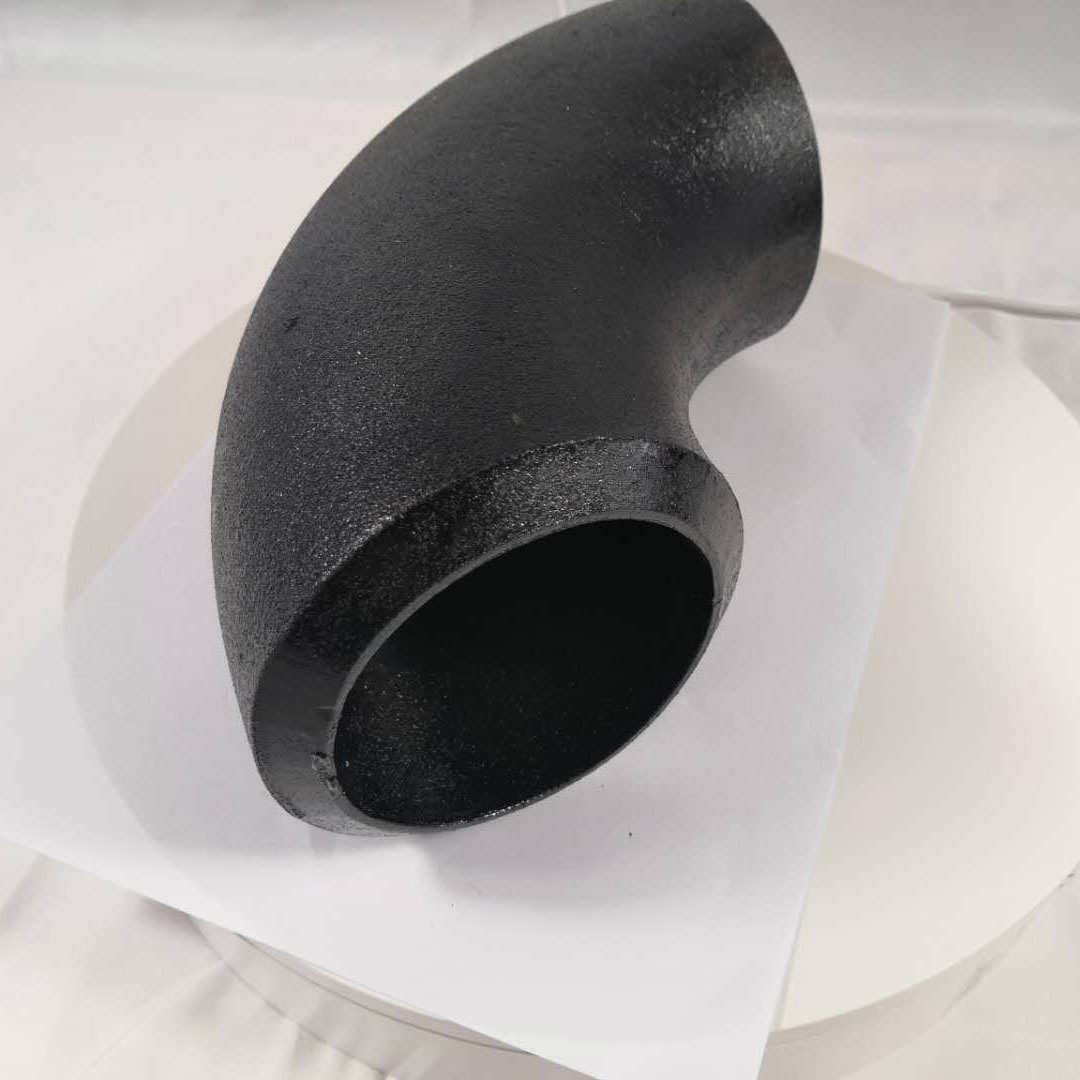

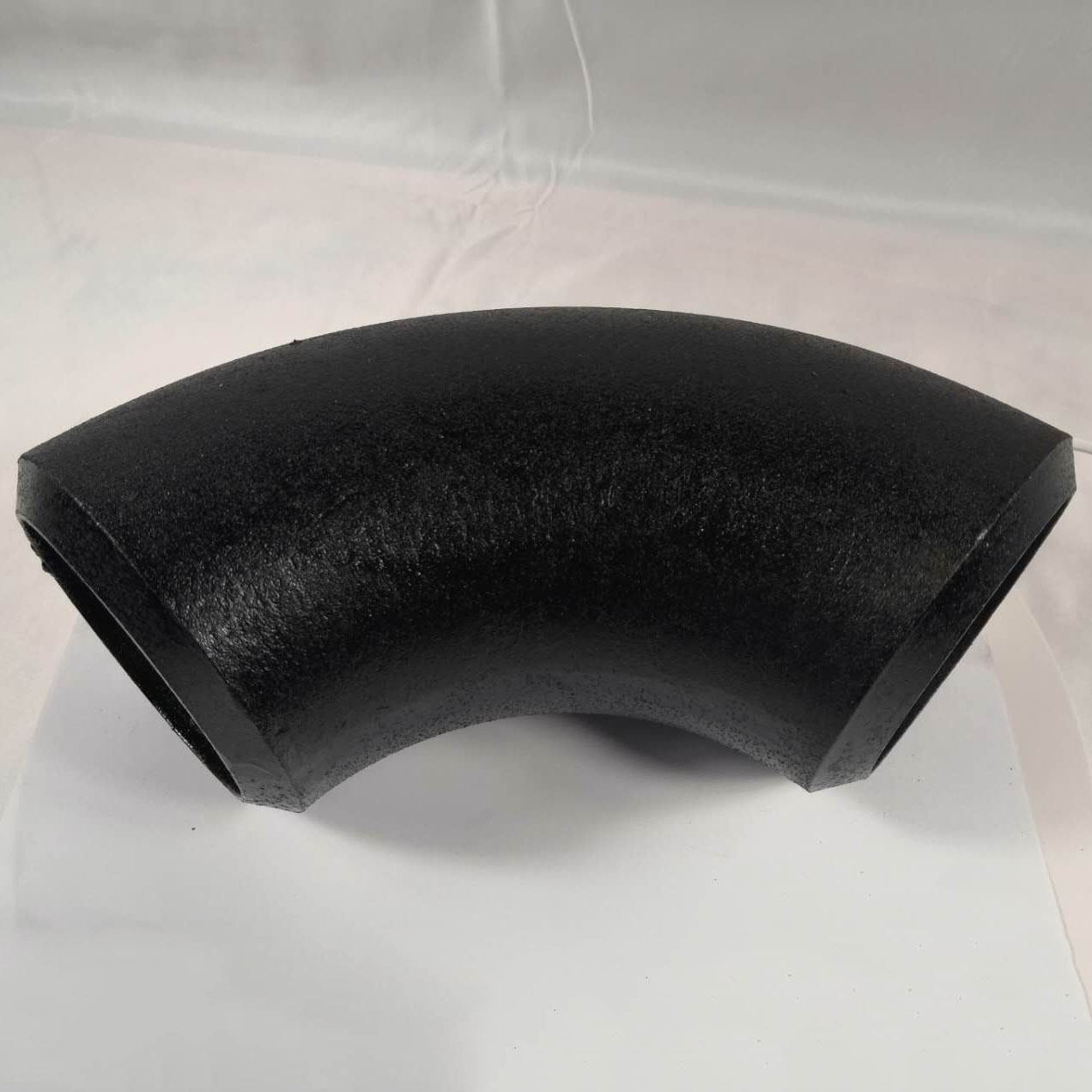

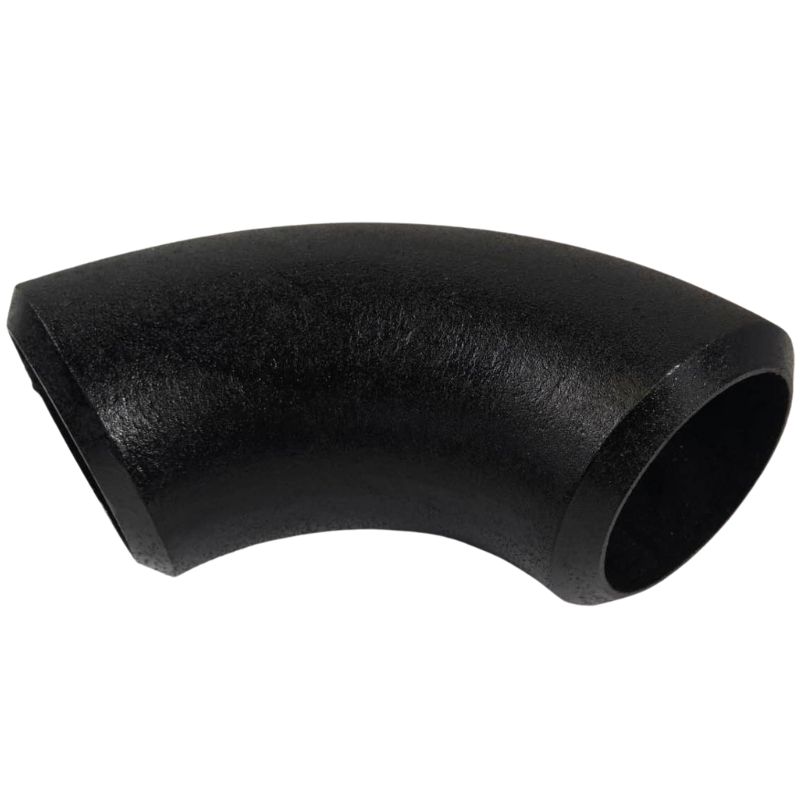

Өгзөгтэй гагнасан хоолойн тохой
Ган хоолойн тохой нь шингэний урсгалын чиглэлийг өөрчлөх хоолойн системийн гол хэсэг бөгөөд ижил буюу өөр өөр нэрлэсэн диаметртэй хоёр хоолойг холбох, хоолойг 45 градус эсвэл 90 градусын тодорхой чиглэлд эргүүлэхэд ашигладаг.
Аж үйлдвэрийн хоолойн тохойн хувьд ANSI B16.25 стандартын дагуу холбох төгсгөлийн төрөл нь өгзөг гагнуур юм. Өгзөг гагнуурыг өгзөг гагнуур, өгзөг гагнуур, налуу төгсгөл гэж тодорхойлж болно. BW
ТОХОЙН ТӨРӨЛ
Материал ба үйлдвэрлэл: Холбох хэрэгслийг ASTM A234 WPB (стандарт нүүрстөрөгчийн ган) эсвэл бусад хайлшийн зэрэглэлээс (WP5, WP11 гэх мэт) өндөр температурт ашиглах зорилгоор үйлдвэрлэдэг. Тэдгээрийг халуунаар хэлбэржүүлэх (дамжуулах эсвэл индукцийн нугалах) эсвэл хүйтэн хэлбэрээр үйлдвэрлэх процессоор үйлдвэрлэж, дараа нь стрессийг арилгах, механик шинж чанарыг сэргээхийн тулд дулааны боловсруулалт (хэвийн болгох) хийдэг. Энэ нь жигд ширхэгийн бүтэц, сайжруулсан бат бөх чанарыг баталгаажуулдаг.
Нарийвчлалтай инженерчлэл: Төвөөс үзүүр хүртэл (тохой), төвөөс нүүр хүртэл (тий), нийт урт (бууруулагч) зэрэг чухал хэмжээсүүдийг ASME B16.9 стандартын дагуу хатуу хүлцэлтэйгээр боловсруулдаг. Дотор болон гадна гадаргуу нь турбулент байдал болон элэгдлийг багасгахын тулд гөлгөр байдаг. Бүх гагнуурын үзүүрүүд нь гагнуурын явцад бүрэн нэвтрэх, холболтын оновчтой бат бөх чанарыг хангахын тулд жигд налуутай (37.5° ± 2.5°) байна.
Дизайны хувилбарууд:
90° тохой: Илүү жигд урсгал болон даралтын уналтыг багасгахын тулд Урт радиус (LR, 1.5D нугалах радиус), харин орон зай багатай суурилуулалтад Богино радиус (SR, 1D нугалах радиус) гэсэн сонголттой.
Тийз: Тэнцүү Тийз нь ижил салаа болон гүйлтийн хэмжээтэй байдаг; Бууруулах Тийз нь жижиг салаа хэмжээтэй тул урсгалыг хуваах эсвэл тоног төхөөрөмжийг холбох боломжийг олгодог.
Бууруулагч: Төвлөрсөн бууруулагч нь босоо шугамд ашиглагддаг төвийн шугамыг хадгалдаг. Хазгай бууруулагч нь төвийн шугамын зөрүүтэй байдаг бөгөөд энэ нь хэвтээ шахуургын сорох шугамд чухал үүрэгтэй бөгөөд агаарын цоорхой үүсэхээс сэргийлдэг.
Чанарын тэмдэглэгээ: Холбох хэрэгсэл бүрийг ASTM A960 стандартын дагуу материалын зэрэг (жишээ нь, A234 WPB), хэмжээ, хуваарь, үйлдвэрлэгчийн лого, дулааны дугаар (мөрдөх боломжтой байх зорилгоор)-аар байнга тэмдэглэдэг.
ТОХОЙН ГАДАРГУУ
Элсний тэсрэлт
Халуун хэлбэржүүлсний дараа бид гадаргууг цэвэр, гөлгөр болгохын тулд элс үлээх ажлыг зохион байгуулдаг.
Зэврэлтээс зайлсхийхийн тулд элс цацсаны дараа хар будгаар будах эсвэл зэврэлтээс хамгаалах тос түрхэх, халуун дүрж цайрдсан (HDG), эпокси, 3PE, арилсан гадаргуу гэх мэтийг хийх хэрэгтэй. Энэ нь үйлчлүүлэгчийн хүсэлтээс хамаарна.
ДУЛААН БОЛОВСРУУЛАЛТ
1. Дээжийн түүхий эдийг хянахын тулд хадгална уу.
2. Дулааны боловсруулалтыг стандартын дагуу хатуу зохицуулна.
Тэмдэглэгээ
Төрөл бүрийн тэмдэглэгээний ажил, муруй, будах, шошголох боломжтой. Эсвэл таны хүсэлтээр. Бид таны ЛОГО тэмдэглэгээг хүлээн авна.
Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл
90° тохой: Урт радиус (LR - 1.5D) ба Богино радиус (SR - 1D) төвөөс нүүр рүү чиглэсэн хэмжээсүүд.
Тийз: Шулуун (Тэгш) болон Бууруулах тохиргоонууд.
Бууруулагч: Төвлөрсөн (төвүүдийг зэрэгцүүлсэн) ба Эксцентрик (нөөц төвүүд, ихэвчлэн насосны сорох шугамын хувьд хавтгай байрладаг).
Төгсгөлийн бэлтгэл: Гагнуурын зориулалттай налуу хэлбэртэй, ихэвчлэн 37.5° налуутай, 1.6 мм-ийн гадаргуутай үзүүрүүд.
Гадаргуугийн боловсруулалт: Шаардлагатай бол хар (тээрмийн масштабтай), элсэн бүрхүүлээр бүрсэн эсвэл будсан (праймер).
ШАЛГАЛТ
1. Хэмжээний хэмжилтүүд, бүгд стандарт хүлцлийн хүрээнд.
2. Зузаан хүлцэл: +/- 12.5%, эсвэл таны хүсэлтээр
3. PMI
4. MT, UT, рентген шинжилгээ
5. Гуравдагч этгээдийн шалгалтыг хүлээн авах
6. MTC, EN10204 3.1/3.2 гэрчилгээг нийлүүлэх
САВ БАГЛАА, ТЭЭВЭРЛЭЛТ
Сав баглаа боодол: Тээвэрлэлтийн явцад эвдрэлээс урьдчилан сэргийлэхийн тулд холбох хэрэгслийг сайтар савладаг. Стандарт хамгаалалтад зэврэлтээс хамгаалах тос эсвэл VCI (Уурын зэврэлтээс хамгаалах дарангуйлагч)-аар бүрэх, хуванцар эсвэл ус нэвтэрдэггүй цаасаар тус тусад нь боох зэрэг орно. Гагнуурын гадаргууг хадгалахын тулд налуу үзүүрийг хуванцар эсвэл ган таглаагаар хамгаалдаг. Бөөнөөр захиалахын тулд холбох хэрэгслийг тавиураар байрлуулж, ган оосороор бэхлээд, дараа нь агших хальсаар хучдаг. Том диаметртэй эсвэл хүнд холбох хэрэгслийг дотор талын бэхэлгээтэй захиалгат модон хайрцагт хайрцаглана.
Тэмдэглэгээ ба баримтжуулалт: Сав баглаа боодол бүрийг бүтээгдэхүүний тодорхойлолт, хэмжээ, материал, тоо хэмжээ, шуудангийн дугаараар шошголосон. Тээврийн баримт бичигт сав баглаа боодлын дэлгэрэнгүй жагсаалт, арилжааны нэхэмжлэх, материалын гэрчилгээ багтсан болно.
Тээвэрлэлт: Бид далайн чингэлэг (FCL/LCL), агаарын ачаа тээвэрлэлт эсвэл хуурай замын тээврээр уян хатан тээвэрлэлтийн шийдлүүдийг санал болгодог. Төслийн ачааны хувьд бид том хэмжээтэй холбох хэрэгслийг зохицуулахын тулд мэргэшсэн ачаа тээвэрлэгчидтэй хамтран ажиллаж, дэлхийн өнцөг булан бүрт аюулгүй, цаг тухайд нь хүргэхийг баталгаажуулдаг.
Өргөн хүрээний үйлдвэрлэлийн хэрэглээ: Эдгээр өгзөгний гагнуурын холбох хэрэгслүүд нь олон салбарын үндсэн бүрэлдэхүүн хэсэг юм.
- Газрын тос ба байгалийн хий: Далайн эрэг дээрх/далайн эргийн шугам хоолой, боловсруулах үйлдвэрийн процессын шугам хоолой, худгийн амсар дахь коллектор болон компрессорын станцууд.
- Цахилгаан үйлдвэрлэл: Дулааны станцууд, хөргөлтийн усны систем, түлшний хийн хоолойн гол уурын болон тэжээлийн усны шугам.
- Химийн болон газрын тосны химийн үйлдвэрүүд: Реакторын тэжээлийн шугам, нэрэх баганын хоолой, дулаан солилцуурын холболтууд болон зэврэлттэй шингэн боловсруулах системүүд.
- Ус цэвэршүүлэх ба түгээх: Насосны ус зайлуулах хоолой, шүүлтүүрийн хоолой, том диаметртэй дамжуулах шугам хоолой.
- Усан онгоц үйлдвэрлэл ба далайн инженерчлэл: Хөдөлгүүрийн өрөөний хоолой, балласт систем болон ачаа дамжуулах шугам.
Манай үйлдвэрлэл ба хангамжийн сүлжээний давуу талууд:
- Бүрэн төрөл ба бэлэн байдал: Бид нүүрстөрөгчийн гангийн стандарт хэмжээ, хуваарийн цогц нөөцийг нөөцөлдөг бөгөөд энэ нь ердийн төслүүд болон засвар үйлчилгээний зогсолтуудыг хурдан шуурхай хүргэхийг баталгаажуулдаг.
- Техникийн мэргэжил ба тохируулга: Манай инженерийн баг нь тусгай хэмжээ (48 инчээс дээш), өвөрмөц ханын зузаан, тусгай төгсгөлийн бэлтгэл, эсвэл хэрэглэгчийн тодорхой хэмжээст стандартад нийцүүлэн хийсэн холбох хэрэгсэл (жишээ нь, JIS, DIN) зэрэг стандарт бус шаардлагыг дэмждэг.
- Эхнээс нь дуустал чанарын баталгаа: Бид түүхий эдийн үзлэгээс эхлээд эцсийн хэмжээсийн баталгаажуулалт хүртэлх бүх үе шатанд чанарын хатуу хяналтыг хэрэгжүүлдэг бөгөөд угсралт бүр нь бүрэн бүтэн байдал, гүйцэтгэлийн хамгийн өндөр стандартыг хангасан эсэхийг баталгаажуулдаг.
- Зардал багатай дэлхийн ложистик: Экспортын өргөн туршлагатай шууд үйлдвэрлэгчийн хувьд бид сав баглаа боодол, тээвэрлэлтийн маршрутыг оновчтой болгож, дэлхий даяарх ажлын байранд найдвартай, зардал багатай хүргэлтийг хангаж, гаалийн бүрдүүлэлтийг жигд явуулахын тулд бүрэн баримт бичигтэй.
- Урт хугацааны найдвартай байдал: Манай холбох хэрэгслүүд нь бат бөх, удаан эдэлгээтэй байхаар үйлдвэрлэгддэг бөгөөд энэ нь үйлчлүүлэгчдийнхээ засвар үйлчилгээний зардал болон зогсолтын хугацааг бууруулж, дэлхий даяарх чухал дэд бүтцийн төслүүдийн найдвартай сонголт болгодог.
Хоолойн холбох хэрэгсэл нь дамжуулах хоолойн системийн чухал бүрэлдэхүүн хэсэг бөгөөд холболт, дахин чиглүүлэлт, чиглэлийг өөрчлөх, хэмжээг өөрчлөх, битүүмжлэх эсвэл шингэний урсгалыг хянах зорилгоор ашиглагддаг. Эдгээрийг барилга, аж үйлдвэр, эрчим хүч, хотын үйлчилгээ зэрэг салбарт өргөн ашигладаг.
Гол функцууд:Энэ нь хоолой холбох, урсгалын чиглэлийг өөрчлөх, урсгалыг хуваах, нэгтгэх, хоолойн диаметрийг тохируулах, хоолойг битүүмжлэх, хянах, зохицуулах зэрэг функцийг гүйцэтгэж чадна.
Хэрэглээний хүрээ:
- Барилгын усан хангамж ба ус зайлуулах хоолой:Усны хоолойн сүлжээнд PVC тохой болон PPR тригуудыг ашигладаг.
- Аж үйлдвэрийн дамжуулах хоолой:Зэвэрдэггүй ган фланц болон хайлшин ган тохойг химийн бодис тээвэрлэхэд ашигладаг.
- Эрчим хүчний тээвэрлэлт:Өндөр даралттай ган хоолойн холбох хэрэгслийг газрын тос, хийн хоолойд ашигладаг.
- HVAC (Халаалт, агааржуулалт, агааржуулагч):Зэс хоолойн холбох хэрэгслийг хөргөлтийн хоолойг холбоход ашигладаг бөгөөд уян хатан холболтыг чичиргээг бууруулахад ашигладаг.
- Хөдөө аж ахуйн усжуулалт:Хурдан холбогч нь шүршигч усалгааны системийг угсрах, задлах ажлыг хөнгөвчилдөг.
-
