БҮТЭЭГДЭХҮҮНИЙ ПАРАМЕТРҮҮД
| Бүтээгдэхүүний нэр | Хоолойн таг |
| Хэмжээ | 1/2"-60" оёдолгүй, 60"-110" гагнасан |
| Стандарт | ANSI B16.9, EN10253-4, DIN2617, GOST17379, JIS B2313, MSS SP 75 гэх мэт. |
| Ханын зузаан | SCH5S, SCH10, SCH10S, БЗХӨ, XS, SCH40S, SCH80S, SCH20,SCH30,SCH40, SCH60, SCH80, SCH160, XXS, захиалгаар хийсэн гэх мэт. |
| Төгсгөл | Налуу төгсгөл/BE/өгзөгтэй |
| Гадаргуу | даршилсан, элсээр өнгөлсөн, толин тусгал өнгөлгөө гэх мэт |
| Материал | Зэвэрдэггүй ган:A403 WP304/304L, A403 WP316/316L, A403 WP321, A403 WP310S, A403 WP347H, A403 WP316Ti, A403 WP317, 904L,1.4301,1.4307,1.4401,1.4571,1.4541, 254Mo гэх мэт. |
| Хоёр талт зэвэрдэггүй ган:UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 гэх мэт. | |
| Никель хайлш:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 гэх мэт. | |
| Аппликейшн | Нефть химийн үйлдвэр; агаарын тээвэр болон сансар судлалын үйлдвэр; эмийн үйлдвэр, хийн яндан; цахилгаан станц; хөлөг онгоцны үйлдвэрлэл; ус цэвэршүүлэх гэх мэт. |
| Давуу талууд | бэлэн нөөц, хурдан хүргэлтийн хугацаа; бүх хэмжээтэй, захиалгаар хийх боломжтой; өндөр чанартай |

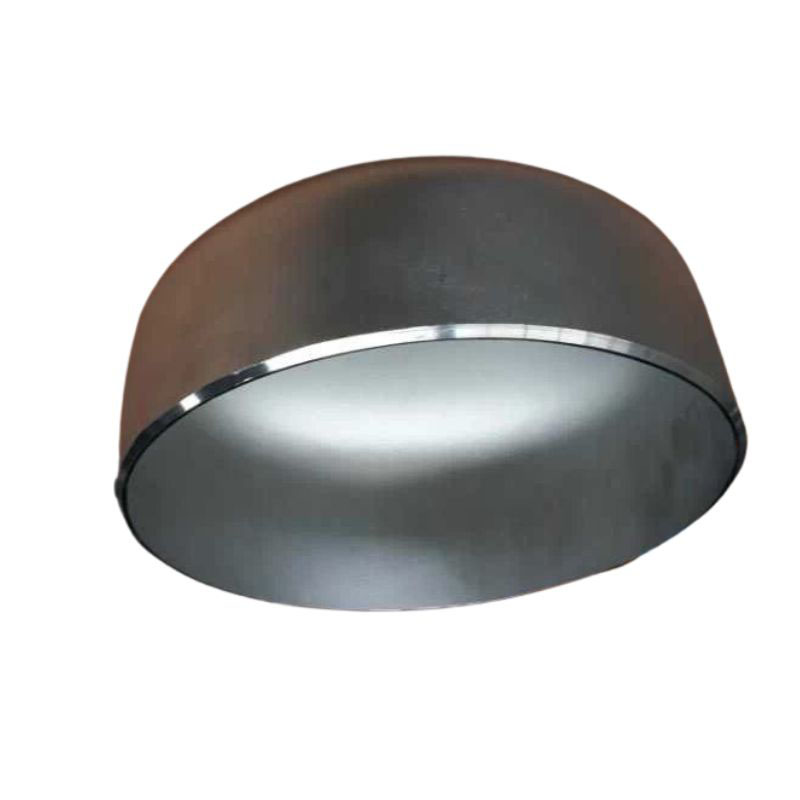

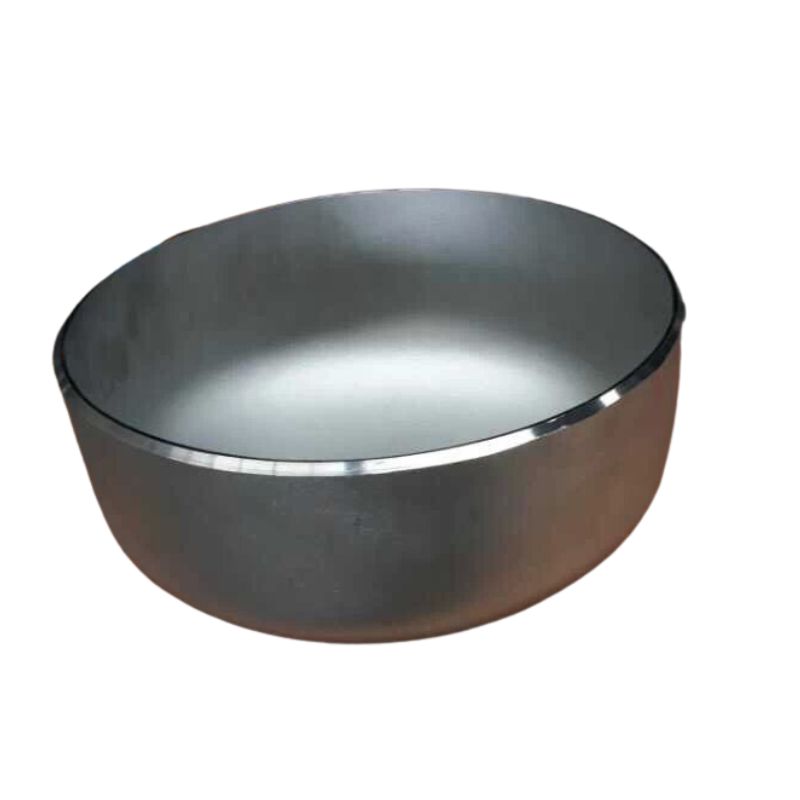

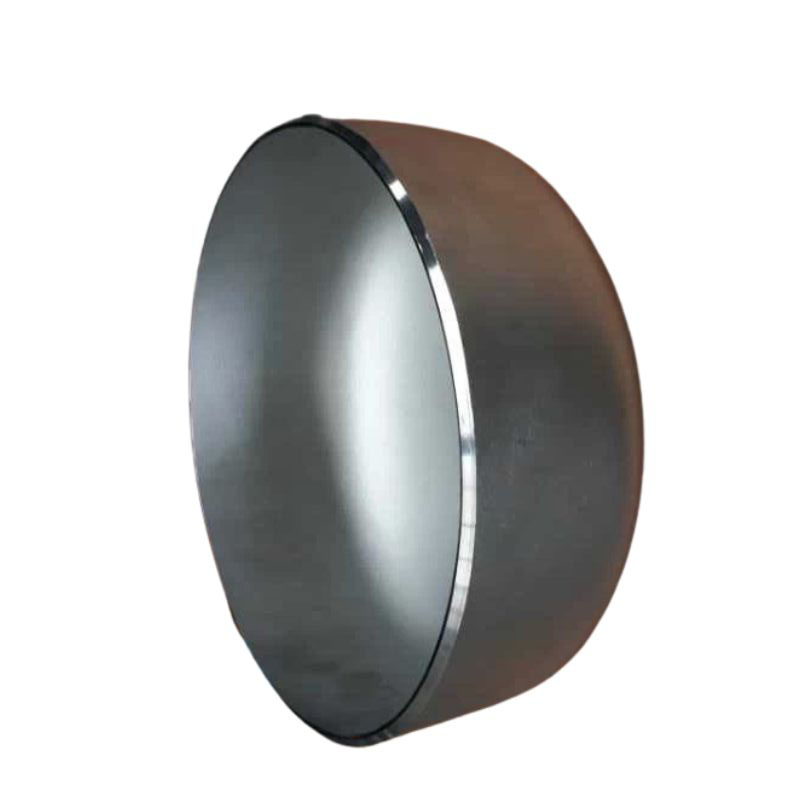

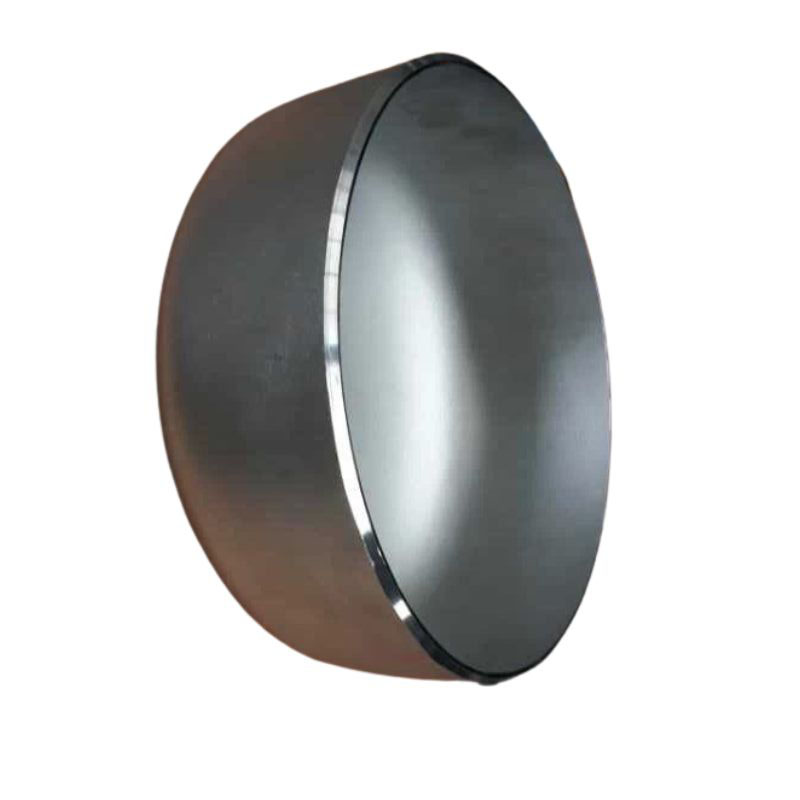

ГАН ХООЛОЙН ТАГ
Ган хоолойн тагийг мөн ган залгуур гэж нэрлэдэг бөгөөд үүнийг ихэвчлэн хоолойн үзүүрт гагнаж эсвэл хоолойн үзүүрийн гаднах утас дээр суурилуулж, хоолойн холбох хэрэгслийг тагладаг. Хоолойг хаах функц нь хоолойн залгууртай адил юм.
ТАГНЫ ТӨРӨЛ
Холболтын төрлөөс эхлээд дараах төрлүүд байдаг: 1. Товчлуурын гагнуурын таг 2. Сокет гагнуурын таг
BW ган таг
BW ган хоолойн таг нь өгзөг гагнуурын төрлийн холбох хэрэгсэл бөгөөд холбох арга нь өгзөг гагнуур юм. Тиймээс BW таг нь налуу эсвэл энгийн төгсгөлтэй байна.
BW тагны хэмжээс ба жин:
| Ердийн хоолойн хэмжээ | Гаднах диаметр нь налуу (мм) | УртE(мм) | Уртын ханын зузааныг хязгаарлах, E | УртE1(мм) | Жин (кг) | |||||
| SCH10S | SCH20 | Бэлгийн замаар дамжих өвчин | SCH40 | XS | SCH80 | |||||
| 1/2 | 21.3 | 25 | 4.57 | 25 | 0.04 | 0.03 | 0.03 | 0.05 | 0.05 | |
| 3/4 | 26.7 | 25 | 3.81 | 25 | 0.06 | 0.06 | 0.06 | 0.10 | 0.10 | |
| 1 | 33.4 | 38 | 4.57 | 38 | 0.09 | 0.10 | 0.10 | 0.013 | 0.13 | |
| 1 1/4 | 42.2 | 38 | 4.83 | 38 | 0.13 | 0.14 | 0.14 | 0.20 | 0.20 | |
| 1 1/2 | 48.3 | 38 | 5.08 | 38 | 0.14 | 0.20 | 0.20 | 0.23 | 0.23 | |
| 2 | 60.3 | 38 | 5.59 | 44 | 0.20 | 0.30 | 0.30 | 0.30 | 0.30 | |
| 2 1/2 | 73 | 38 | 7.11 | 51 | 0.30 | 0.20 | 0.50 | 0.50 | 0.50 | |
| 3 | 88.9 | 51 | 7.62 | 64 | 0.45 | 0.70 | 0.70 | 0.90 | 0.90 | |
| 3 1/2 | 101.6 | 64 | 8.13 | 76 | 0.60 | 1.40 | 1.40 | 1.70 | 1.70 | |
| 4 | 114.3 | 64 | 8.64 | 76 | 0.65 | 1.6 | 1.6 | 2.0 | 2.0 | |
| 5 | 141.3 | 76 | 9.65 | 89 | 1.05 | 2.3 | 2.3 | 3.0 | 3.0 | |
| 6 | 168.3 | 89 | 10.92 | 102 | 1.4 | 3.6 | 3.6 | 4.0 | 4.0 | |
| 8 | 219.1 | 102 | 12.70 | 127 | 2.50 | 4.50 | 5.50 | 5.50 | 8.40 | 8.40 |
| 10 | 273 | 127 | 12.70 | 152 | 4.90 | 7 | 10 | 10 | 13.60 | 16.20 |
| 12 | 323.8 | 152 | 12.70 | 178 | 7 | 9 | 15 | 19 | 22 | 26.90 |
| 14 | 355.6 | 165 | 12.70 | 191 | 8.50 | 15.50 | 17 | 23 | 27 | 34.70 |
| 16 | 406.4 | 178 | 12.70 | 203 | 14.50 | 20 | 23 | 30 | 30 | 43.50 |
| 18 | 457 | 203 | 12.70 | 229 | 18 | 25 | 29 | 39 | 32 | 72.50 |
| 20 | 508 | 229 | 12.70 | 254 | 27.50 | 36 | 36 | 67 | 49 | 98.50 |
| 22 | 559 | 254 | 12.70 | 254 | 42 | 42 | 51 | 120 | ||
| 24 | 610 | 267 | 12.70 | 305 | 35 | 52 | 52 | 93 | 60 | 150 |
ДЭЛГЭРЭНГҮЙ ЗУРАГ
1. ANSI B16.25 стандартын дагуу налуу үзүүр.
2. Элсээр өнгөлөхөөсөө өмнө эхлээд өнгөлж, дараа нь гадаргуу нь илүү жигд болно.
3. Ламинат болон хагаралгүй.
4. Гагнуурын засваргүйгээр.
5. Гадаргуугийн боловсруулалтыг даршилсан, элсээр өнгөлсөн, царцсан өнгөлгөөтэй, толин тусгал өнгөлгөөтэй хийж болно. Мэдээж үнэ нь өөр өөр байдаг. Лавлагаа болгож хэлэхэд, элсээр өнгөлсөн гадаргуу нь хамгийн алдартай. Элсээр өнгөлсөн үнэ нь ихэнх үйлчлүүлэгчдэд тохиромжтой.
ШАЛГАЛТ
1. Хэмжээний хэмжилтүүд, бүгд стандарт хүлцлийн хүрээнд.
2. Зузаан хүлцэл: +/- 12.5%, эсвэл таны хүсэлтээр.
3. PMI
4. Физик томографи, УД, рентген шинжилгээ.
5. Гуравдагч этгээдийн хяналт шалгалтыг хүлээн авах.
6. MTC нийлүүлэлт, EN10204 3.1/3.2 гэрчилгээ, NACE
7. ASTM A262 дадлагын E
Тэмдэглэгээ
Таны хүсэлтээр янз бүрийн тэмдэглэгээний ажил хийж болно. Бид таны ЛОГО тэмдэглэгээг хүлээн авна.
САВ БАГЛАА, ТЭЭВЭРЛЭЛТ
1. Фанер хайрцаг эсвэл фанер тавиураар савласан
2. Бид багц бүрт сав баглаа боодлын жагсаалтыг оруулна
3. Бид багц бүр дээр тээврийн тэмдэглэгээ хийнэ. Тэмдэглэгээний үгсийг таны хүсэлтээр оруулна.
4. Бүх модон сав баглаа боодлын материалууд нь утаагаар хоргүй
Хоолойн холбох хэрэгсэл нь дамжуулах хоолойн системийн чухал бүрэлдэхүүн хэсэг бөгөөд холболт, дахин чиглүүлэлт, чиглэлийг өөрчлөх, хэмжээг өөрчлөх, битүүмжлэх эсвэл шингэний урсгалыг хянах зорилгоор ашиглагддаг. Эдгээрийг барилга, аж үйлдвэр, эрчим хүч, хотын үйлчилгээ зэрэг салбарт өргөн ашигладаг.
Гол функцууд:Энэ нь хоолой холбох, урсгалын чиглэлийг өөрчлөх, урсгалыг хуваах, нэгтгэх, хоолойн диаметрийг тохируулах, хоолойг битүүмжлэх, хянах, зохицуулах зэрэг функцийг гүйцэтгэж чадна.
Хэрэглээний хүрээ:
- Барилгын усан хангамж ба ус зайлуулах хоолой:Усны хоолойн сүлжээнд PVC тохой болон PPR тригуудыг ашигладаг.
- Аж үйлдвэрийн дамжуулах хоолой:Зэвэрдэггүй ган фланц болон хайлшин ган тохойг химийн бодис тээвэрлэхэд ашигладаг.
- Эрчим хүчний тээвэрлэлт:Өндөр даралттай ган хоолойн холбох хэрэгслийг газрын тос, хийн хоолойд ашигладаг.
- HVAC (Халаалт, агааржуулалт, агааржуулагч):Зэс хоолойн холбох хэрэгслийг хөргөлтийн хоолойг холбоход ашигладаг бөгөөд уян хатан холболтыг чичиргээг бууруулахад ашигладаг.
- Хөдөө аж ахуйн усжуулалт:Хурдан холбогч нь шүршигч усалгааны системийг угсрах, задлах ажлыг хөнгөвчилдөг.
-
